Płytka drukowana QFP32-100pin uniwersalna
Dostępność: Dostępny
Czas wysyłki: 24 godziny
Koszt wysyłki: od 11,99 zł
Numer katalogowy: PCB-132
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
Płytka drukowana QFP32-100pin uniwersalna
Uniwersalna płytka drukowana pcb do obudów smd QFP, TQFP, LQFP, FQFP z rastrem 0.5mm i 0.8mm o liczbie pinów od 32 do 100. Wyprowadzenia sygnałów pod standardowe złącze - listwę kołkową z rastrem 2,54mm. Wystarczy dolutować listwę kołkową typu GOLD-PIN i mamy gotową przejściówkę do wykorzystania w pracach prototypowych z płytkami stykowymi lub uniwersalnymi. (SIP: single inline package, DIP dual inline package). Pasuje do popularnego układu np. Atmega itp.
dane techniczne:
- płytka drukowana adaptera przejściówki

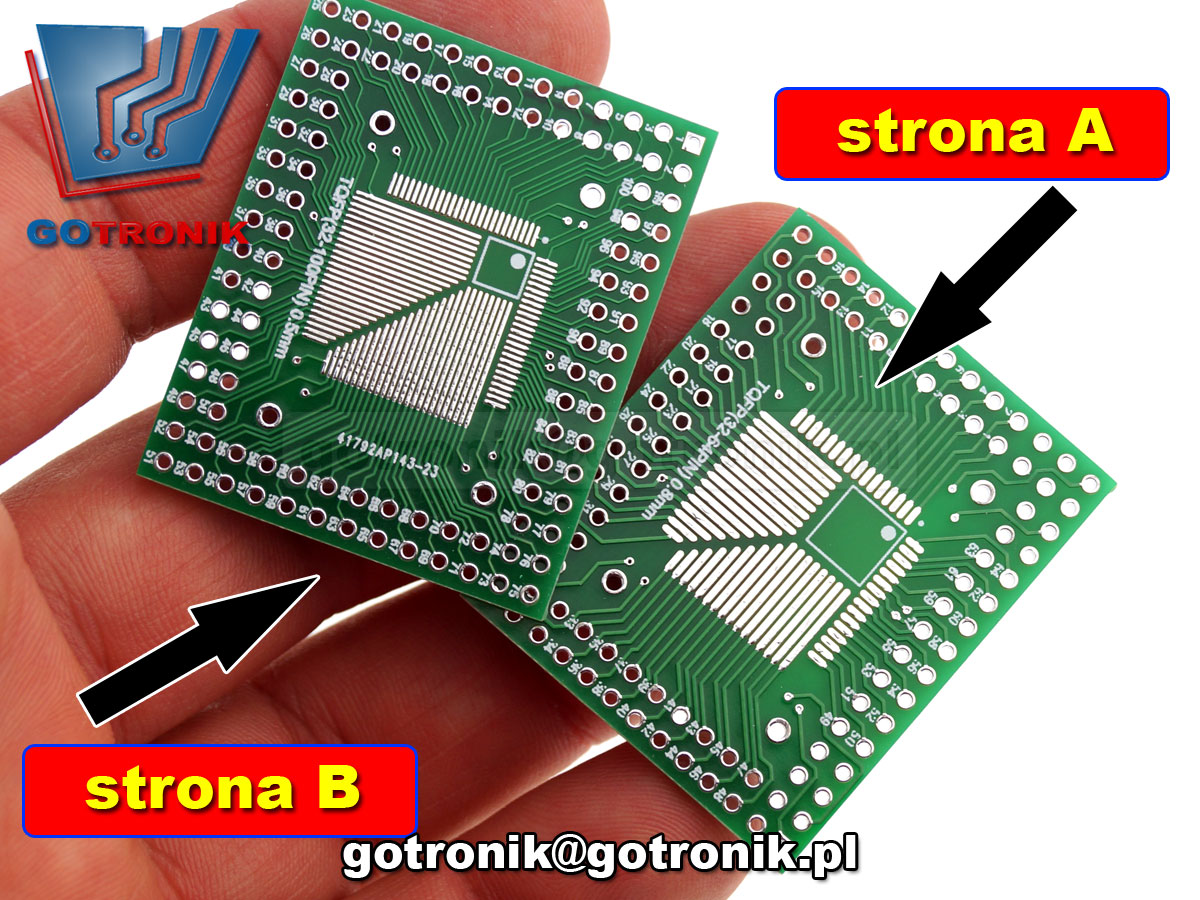

- strona "A": adapter QFP, TQFP, LQFP, FQFP o licznie wyprowadzeń od 32pin do 64pin raster 0,8mm
np. QFP32 QFP44 QFP48 QFP64 - strona "B":adapter QFP, TQFP, LQFP, FQFP o licznie wyprowadzeń od 32pin do 100pin raster 0,5mm
np. QFP32 QFP44 QFP48 QFP64 QFP100 - połączenie pinów 1:1
- wyprowadzenia sygnałów pod listwę GOLD-PIN 2.54mm (standardowy)
- rozstaw otworów 2,54mm = 100mils
--> pasuje do listw kołkowych GOLD-PIN - płytka drukowana PCB dwustronna z metalizacją otworów
- soldermaska
- pocynowane pola kontaktowe
- wymiary: 25,40mm x 25,40mm
wymiary płytki drukowanej:
Przykładowe poradniki z lutowaniem elementów elektronicznych SMD:
Lutowanie elementów SMD - montaż i demontaż z płytek drukowanych PCB:
Nauka lutowania elementów elektronicznych SMD:
Przykładowe poradniki z lutowaniem elementów elektronicznych SMD:
Lutowanie elementów SMD - montaż i demontaż z płytek drukowanych PCB:
Nauka lutowania elementów elektronicznych SMD:
zdjęcia:
