Panelowy miernik napięcia 100V DC i prądu 10A
panelowy miernik woltomierz 100V dc amperomierz 10A led BTE-416

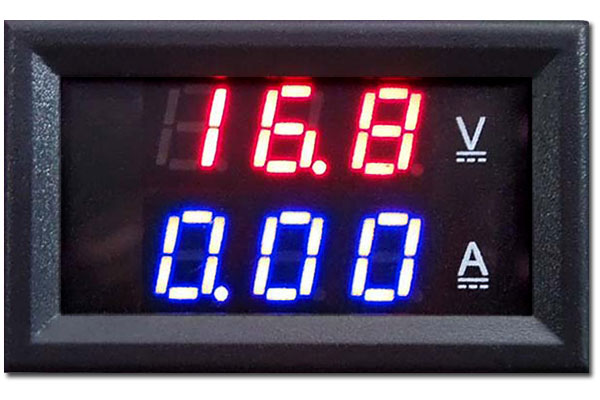

Panelowy miernik napięcia i prądu stałego DC . Woltomierz i amperomierz posiadają osobne wyświetlacze siedmiosegmentowe LED w kolorach czerwonym i niebieskim. Miernik wymaga zewnętrznego źródła zasilania przez co mamy możliwość pomiaru napięcia od 0V do 100V, a pomiar prądu do 10A .
panelowy miernik woltomierz 100V dc amperomierz 10A led BTE-416

dane techniczne - parametry:
  • panelowy miernik napięcia i prądu stałego DC
  • podwójny wyświetlacze  LED w rozmiarze 0,28"
    kolor czerwony i zielony
  • pomiar napięcia stałego DC : od 0V do 100V
  • pomiar napięcia z rozdzielczością 0,1V
  • pomiar prądu stałego DC: od 0 A do 10,0A
  • pomiar prądu z rozdzielczością 0,01A
  • pomiar z dokładnością +/- 1% + 1 cyfry
  • napięcie zasilania miernika: 4,5 - 30Vdc
  • wymiary całkowite: 48mm x 29mm x 21mm
  • temperatura pracy: -10°C ~ 65°C
panelowy miernik woltomierz 100V dc amperomierz 10A led BTE-416

sposób podłączenia:
http://gotronik.com/2021/03/19/panelowy-miernik-napiecia-i-pradu-bte-416-v2-0/

▶ 2 cienkie – zasilanie: czerwony (+) oraz czarny (-)
▶ 3 grube przewody- pomiar prądu oraz napięcia: czerwony (+ zasilania, pomiaru), czarny (- zasilania, pomiaru), niebieski (pomiar prądu) – podłączany pod obciążenie. Drugi koniec obciążenia podłączany jest do + zasilania, pomiaru.
panelowy miernik woltomierz 100V dc amperomierz 10A led BTE-416

Miernik wymaga zasilania stałym napięciem od 4V do 28Vdc. Jeśli mierzone źródło napięcia nie przekracza 28V to możemy wykorzystać mierzone napięcie do zasilenia miernika. Zasilanie miernika (+) cieńszy przewód w kolorze czerwony. Czarny przewód masa GND. Żółty przewód to wejście sygnału napięcia mierzonego do 100V.
podłączenie prądowe: Dwa grubsze przewody czerwony i czarny podłączamy w szereg  w szereg z płynącym prądem zachowując właściwą polaryzację podłączenia. PLUS + przewód czerwony. MINUS - przewód czarny.

wymiary:


zestaw zawiera:
  • regulator temperatury MH1210W,
  • czujnik temperatury NTC,


zdjęcia:

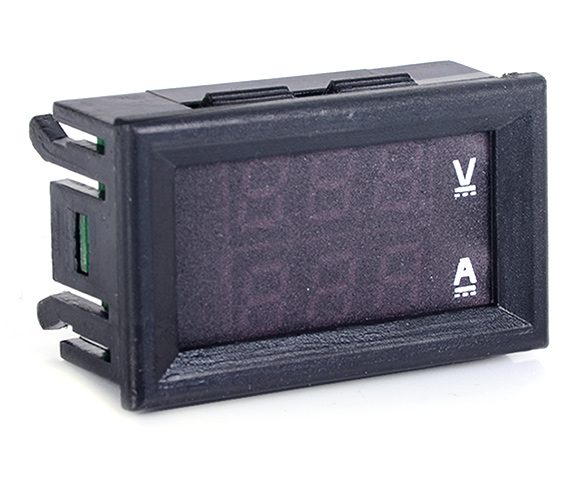

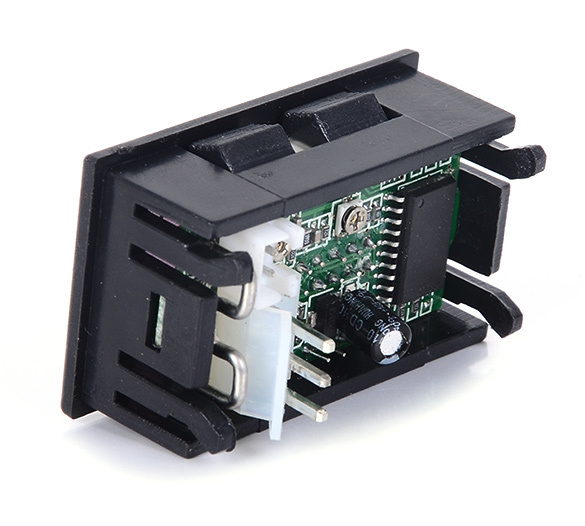

panelowy miernik woltomierz 100V dc amperomierz 10A led BTE-416


panelowy miernik woltomierz 100V dc amperomierz 10A led BTE-416
panelowy miernik woltomierz 100V dc amperomierz 10A led BTE-416
