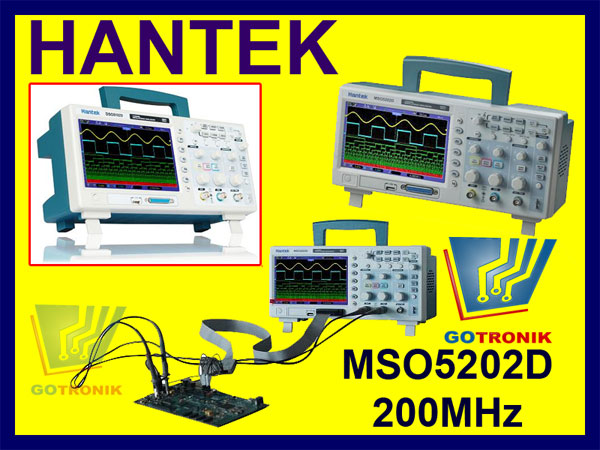

Oscyloskop cyfrowy MSO5202D Hantek
Oscyloskop MSO5202D produkcji Hantek z wbudowanym 16 kanałowym analizatorem stanów logicznych.
Parametry ogólne:
SPECYFIKACJA TECHNICZNA - PARAMETRY

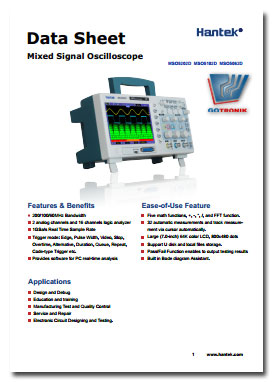

Karta katalogowa oscyloskopów z serii MSO5000D produkcji Hantek - szczegółowe parametry techniczne:
Specyfikacja parametry techniczne MSO5202D Hantek:
Model: | |||
Szerokość pasma: |
200MHz
|
100MHz
|
60MHz
|
Liczba kanałów: |
2
|
||
Próbkowanie w czasie rzeczywistym: |
1GSa/s Real-Time Sample
|
||
Próbkowanie ekwiwalentne: |
25GSa/s Equivalent Sample
|
||
Długość rekordu pamięci |
1M
|
||
Czas narastania |
1.7ns
|
3.5ns
|
5.8ns
|
Dokładność podstawy czasu | ±50ppm | ||
Zakres podstawy czasu | 2ns/div-40s/div | ||
Impedancja wejściowa | 1MΩ | ||
Zakres czułość napięciowa VOLTS/DIV |
2mV/div~5V/div | ||
Rozdzielaczość pionowa A/D | 8 bit | ||
Position Range | ±50V(5V/div), ±40V(2V/div~500mV/div), ±2V(200mV/div~50mV/div), ±400mV(20mV/div~2mV/div) |
||
DC Gain Accuracy | ±3% for Normal or Average acquisition mode, 5V/div to 10mV/div; ±4% for Normal or Average acquisition mode, 5mV/div to 2mV/div |
||
Bandwidth Limit | 20MHz | ||
Typy wyzwalania: | Edge, Video, Pulse, Slope, Over time, Alternative,Code-type, Duration, Queue, Repeat | ||
Źródło wyzwalania: | CH1, CH2, EXT, EXT/5, AC Line | ||
Operacje matematyczne: | +,-,x,÷,FFT | ||
Pomiary kursorami: | Voltage difference between cursors: △V; Time difference between cursors: △T; Reciprocal of △T in Hertz (1/ΔT); |
||
Automatyczne funkcje pomiarowe: |
Frequency, Period, Mean, Pk-Pk, Cycli RMS, Minimum, Maximum, Rise time, Fall Time, +Pulse Width, -Pulse Width, Delay1-2Rise, Delay1-2Fall, +Duty, -Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF |
||
Wyświetlacz: | 7" TFT 16K Color LCD, 800*480 dots | ||
Wymiary: | 313mm x 108mm x 142mm | ||
waga: | 2,08kg | ||
sondy oscyloskopowe | PP200 x2szt. | PP150 x2szt. | PP80 x2szt. |
strona producenta:
MSO5062D http://www.hantek.com/en/ProductDetail_82.html
MSO5102D http://www.hantek.com/en/ProductDetail_83.html
MSO5202D http://www.hantek.com/en/ProductDetail_84.html
Zestaw zawiera:
Gwarancja:
Zdjęcia oscyloskopu MSO5202D:
