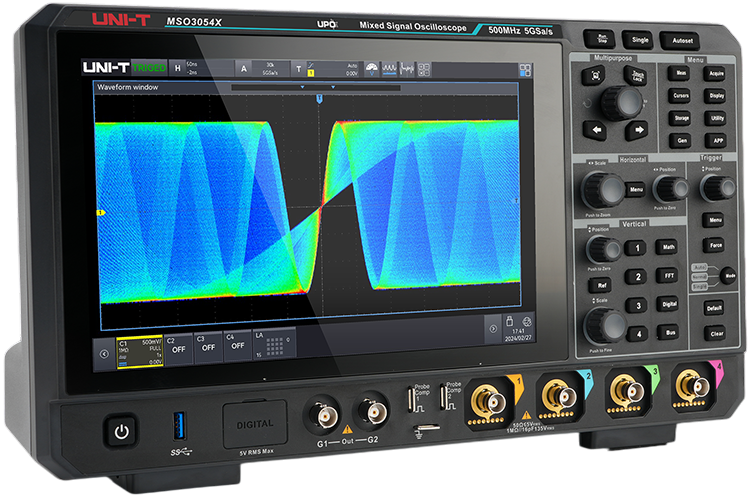

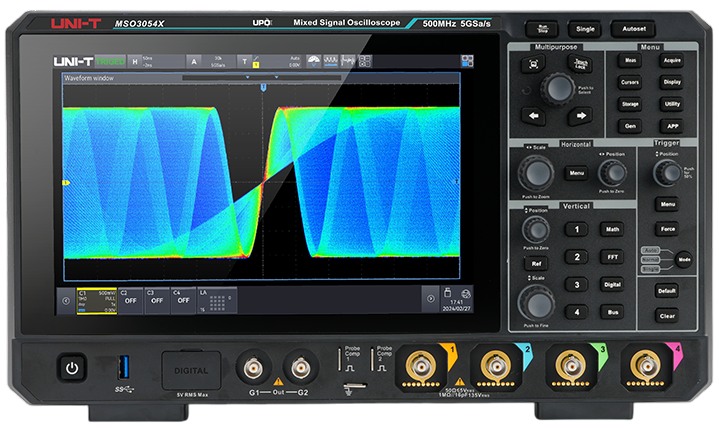

MSO3054X oscyloskop cyfrowy 500MHz 5GSa/s 4 kanały analogowe 16 cyfrowe Uni-T

Oscyloskop cyfrowy MSO3054X marki Uni-T to zaawansowane narzędzie przeznaczone do profesjonalnej analizy sygnałów. Oscyloskop oferuje cztery kanały analogowe oraz możliwość rozszerzenia o 16 kanałów cyfrowych przy użyciu sondy UT-M15. Pasmo analogowe wynoszące 500 MHz oraz maksymalna szybkość próbkowania 5 GSa/s zapewniają szczegółowe i precyzyjne pomiary. Głębokość pamięci do 500 Mpts na kanał umożliwia rejestrację dużych ilości danych w czasie rzeczywistym.

Urządzenie pozwala na szybką akwizycję przebiegów: do 800 000 wfms/s w trybie standardowym i do 2 000 000 wfms/s w trybie sekwencyjnym. 10,1-calowy pojemnościowy ekran dotykowy TFT LCD o rozdzielczości 1280×800 zapewnia wygodną obsługę i czytelność wyświetlanych danych. Obsługa modulacji, takich jak AM, FM, ASK, FSK oraz sweep output (z opcjonalnym generatorem), umożliwia elastyczne zastosowania w różnych środowiskach pracy.

Oscyloskop obsługuje protokoły dekodowania, w tym RS232/RS422/RS485/UART, I²C oraz SPI, z możliwością rozszerzenia o zaawansowane protokoły, takie jak CAN, LIN, FlexRay, SENT, AUDIO, ARINC429, Manchester i MIL-STD-1553B. Funkcje analizy widma obejmują FFT o głębokości do 4 Mpts, z zakresem częstotliwości do 1,25 GHz, oraz wyświetlanie w formie wodospadu z czterema śladami i typami detekcji.

Interfejsy komunikacyjne, takie jak USB Host, USB Device, LAN, HDMI oraz wejścia i wyjścia 10 MHz, gwarantują szeroką kompatybilność z innymi urządzeniami. Wbudowany serwer WWW pozwala na zdalny dostęp i kontrolę za pomocą przeglądarki internetowej. MSO3054X to niezawodne rozwiązanie dla specjalistów, którzy wymagają najwyższej precyzji i zaawansowanych funkcji w analizie sygnałów i protokołów.

• producent: Uni-T
• model: MSO3054X
• pasmo analogowe: 500MHz
• liczba kanałów: 4 analogowe (z opcją rozszerzenia o 16 kanałów cyfrowych przy użyciu sondy UT-M15)
• maksymalna szybkość próbkowania: 5GSa/s
• głębokość pamięci: do 500 Mpts na kanał
• szybkość akwizycji przebiegów:
  ➡️ standardowo: do 800 000 wfms/s
  ➡️ w trybie sekwencyjnym: do 2 000 000 wfms/s
• wyświetlacz: 10,1-calowy pojemnościowy ekran dotykowy TFT LCD o rozdzielczości 1280×800
• modulacje obsługiwane przez opcjonalny generator:
  ➡️ AM, FM, ASK, FSK oraz sweep output
• protokoły dekodowania:
  ➡️ RS232/RS422/RS485/UART, I²C, SPI (z możliwością rozszerzenia o CAN, LIN, CAN-FD, FlexRay, SENT, AUDIO, MIL-STD-1553B, ARINC429, Manchester)

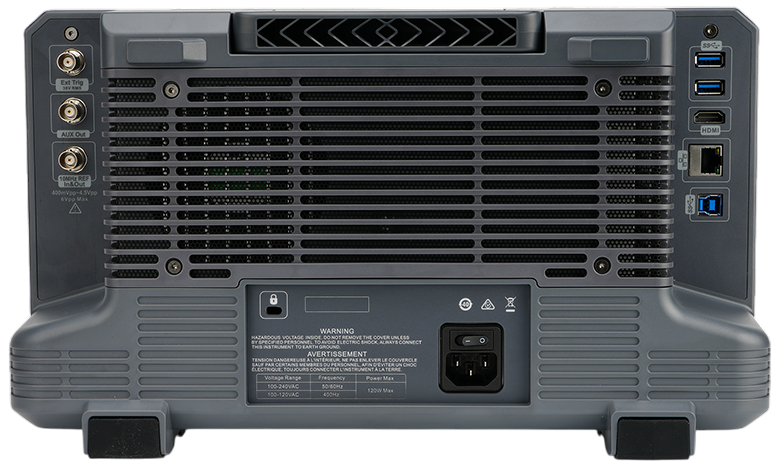

• interfejsy komunikacyjne:
  ➡️ USB Host, USB Device, LAN, HDMI, wejście i wyjście 10 MHz, wejście zewnętrznego wyzwalania, AUX Out
• funkcje analizy widma:
  ➡️ FFT z głębokością do 4 Mpts, zakres częstotliwości od 0 Hz do 1,25 GHz
  ➡️ wyświetlanie w formie wodospadu, cztery ślady i cztery typy detekcji
• wbudowany serwer WWW: umożliwia zdalny dostęp i kontrolę urządzenia poprzez przeglądarkę internetową

9-w-1 Zintegrowany oscyloskop

• Oscyloskop
• Analizator logiczny
• Generator funkcji/przebiegów arbitralnych
• Analizator widma
• Analizator protokołów
• Analizator mocy
• Analizator charakterystyk Bodego
• Wysokoprecyzyjny licznik częstotliwości
• Woltomierz cyfrowy

Ultra Phosphor 3.0

Ultra Phosphor 3.0, dzięki zaawansowanej architekturze sprzętowej i programowej, obsługuje równoległe mapowanie graficzne na 8 kanałach, osiągając szybkość przetwarzania do 20 Gbps i częstotliwość przechwytywania przebiegów do 800 000 wfms/s, a w trybie sekwencji do 2 000 000 wfms/s, z minimalnym czasem martwym poniżej 1 μs, co umożliwia wykrywanie sygnałów sporadycznych i rzadkich anomalii.

54 typy pomiarów, statystyk i wykresów trendów
54 typy automatycznych pomiarów parametrów, takich jak napięcie, częstotliwość i faza. Zintegrowane funkcje statystyk zaawansowanych i wizualizacji w formie wykresów trendów umożliwiają kompleksowe, wielowymiarowe przedstawienie zmian charakterystyk sygnału, oferując profesjonalny wgląd i efektywną interpretację danych.

Dekodowanie i wyzwalanie protokołów

Obsługuje 12 typów głównych protokołów, w tym:

• wbudowane: UART, I2C, SPI
• motoryzacyjne: CAN, CAN-FD, LIN, FlexRay, SENT
• audio: I2S (Audio-I2S, Audio-LJ, Audio-RJ)
• lotnicze i kosmiczne: MIL-STD-1553, ARINC 429
• komunikacja bezprzewodowa: Manchester

Wyposażony w funkcję precyzyjnego wyzwalania anomalii oraz dekodowania w czasie rzeczywistym, umożliwia dekodowanie 200M danych w czasie krótszym niż 1 sekunda. Innowacyjna obsługa jednoczesnej analizy czterech magistrali zapewnia szybkie i szczegółowe rozwiązania analityczne dla złożonych systemów komunikacyjnych.

Analizator widma

• FFT o maksymalnej liczbie 4M punktów
• Krzywa wodospadu (waterfall curve)
• Automatyczny pomiar znaczników
• 4 ślady (traces)
• Jednoczesne uruchomienie FFT na 4 kanałach

Analiza mocy 6+
Integruje funkcje takie jak analiza współczynnika odrzutu zasilania (PSRR), analiza odpowiedzi pętli zamkniętej, ocena jakości zasilania, wykrywanie harmonicznych prądu oraz analiza prądów udarowych. Umożliwia przeprowadzanie 12 testów mocy w 2024 roku, oferując kompleksowe rozwiązania do oceny wydajności systemów zasilania, stabilności i optymalizacji energetycznej.
