Moduł zasilacza niestabilizowanego symetrycznego
* ZESTAW DO SAMODZIELNEGO MONTAŻU *
BTE-519 bateria kondensatorów elektrolitycznych zasilacz niestabilizowany audio

Moduł zasilacz niestabilizowany symetryczny polecany do zastosowań audio. Klasyczna konstrukcja niestabilizowanego zasilacza zbudowanego w oparciu o prostownik --> mostek Graetza i filtr pojemnościowy składający się z baterii 68 kondensatorów elektrolitycznych 220uF produkcji RUBYCON YXF LOW ESR, LONGLIFE low impedance.


BTE-519 bateria kondensatorów elektrolitycznych zasilacz niestabilizowany audioBTE-519 bateria kondensatorów elektrolitycznych zasilacz niestabilizowany audioBTE-519 bateria kondensatorów elektrolitycznych zasilacz niestabilizowany audio

dane techniczne:

  • zestaw do samodzielnego montażu
  • mostek prostowniczy Greatza: 25A
  • 68 sztuk kondensatorów elektrolitycznych RUBYCON YXF 220µF/75V
  • 8 kondensatorów 0,1uF
  • złącza śrubowe WE i WY do przykręcenia przewodów
  • zasilacz symetryczny niestabilizowany:
    --> do wykorzystania pełnych możliwości konieczne podłączenie odpowiedniego transformatora z dwoma odczepami
    --> każdy z kanałów wykorzystuje 34 kondensatory elektrolityczne dużej pojemności + 4 kondensatory 0,1uF monolityczne
  • jednostronna płytka drukowana z soldermaską
  • wymiary płytki PCB: 72mm x 155mm

instrukcja montażu BTE-519:


testowanie zmontowanego modułu zasilacza BTE-519:


widok zmontowanego modułu:
BTE-519 bateria kondensatorów elektrolitycznych zasilacz niestabilizowany audioBTE-519 bateria kondensatorów elektrolitycznych zasilacz niestabilizowany audioBTE-519 bateria kondensatorów elektrolitycznych zasilacz niestabilizowany audio
BTE-519 bateria kondensatorów elektrolitycznych zasilacz niestabilizowany audioBTE-519 bateria kondensatorów elektrolitycznych zasilacz niestabilizowany audioBTE-519 bateria kondensatorów elektrolitycznych zasilacz niestabilizowany audio

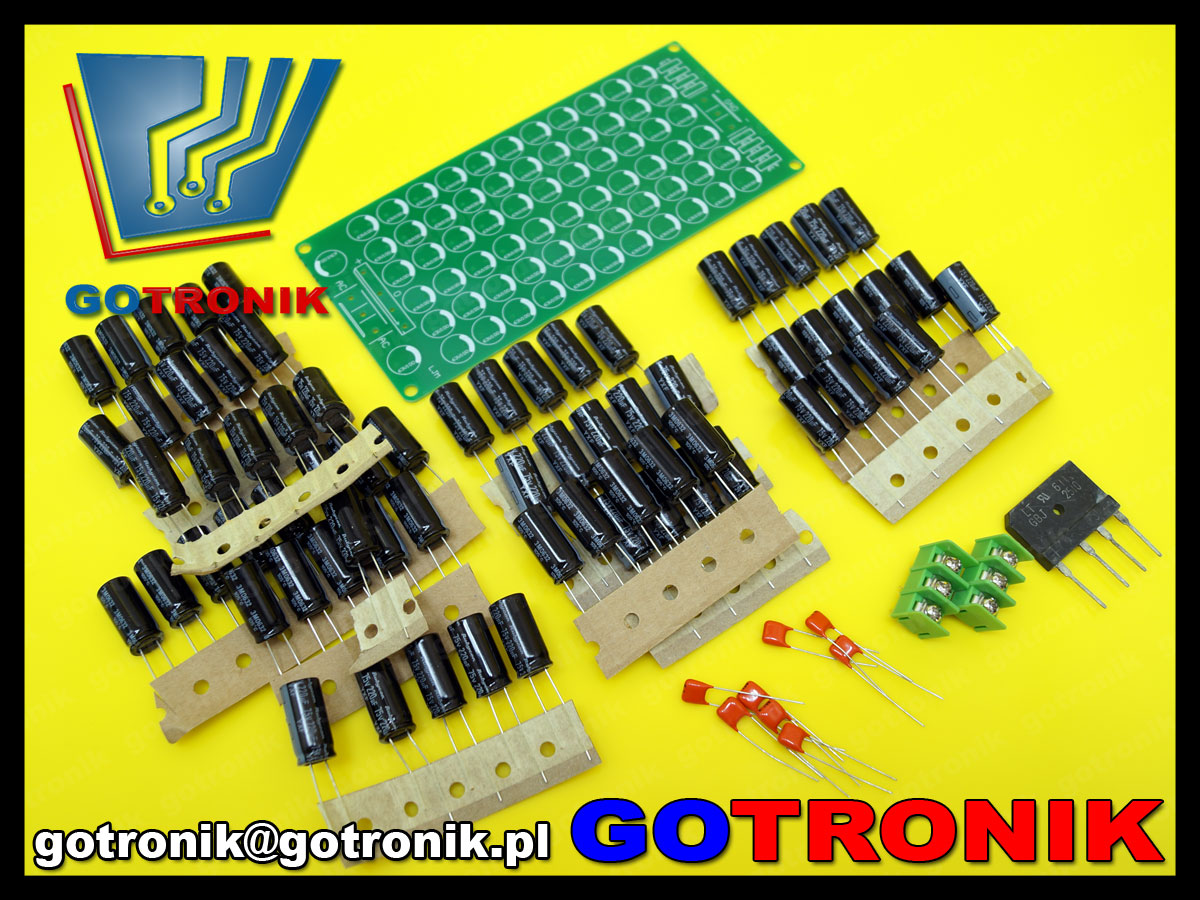

w skład zestawu wchodzi:
  • płytka drukowana PCB
  • wszystkie potrzebne elementy

Jest to zestaw do samodzielnego montażu - polutowania, składający się z płytki drukowanej, oraz kompletu elementów elektronicznych podzespołów. Efekt końcowy - działające urządzenie jest tylko tylko uzależniony od umiejętności osoby montującej i jego doświadczenia. W przypadku gdy urządzenie nie działa itp. nie ma możliwości zwrotu lub wymiany lutowanych elementów. Istnieje tylko możliwość odpłatnej naprawy przez nasz serwis - jednak w przypadku niektórych tańszych zestawów do montażu koszt serwisu będzie przekraczał wartość zestawu.

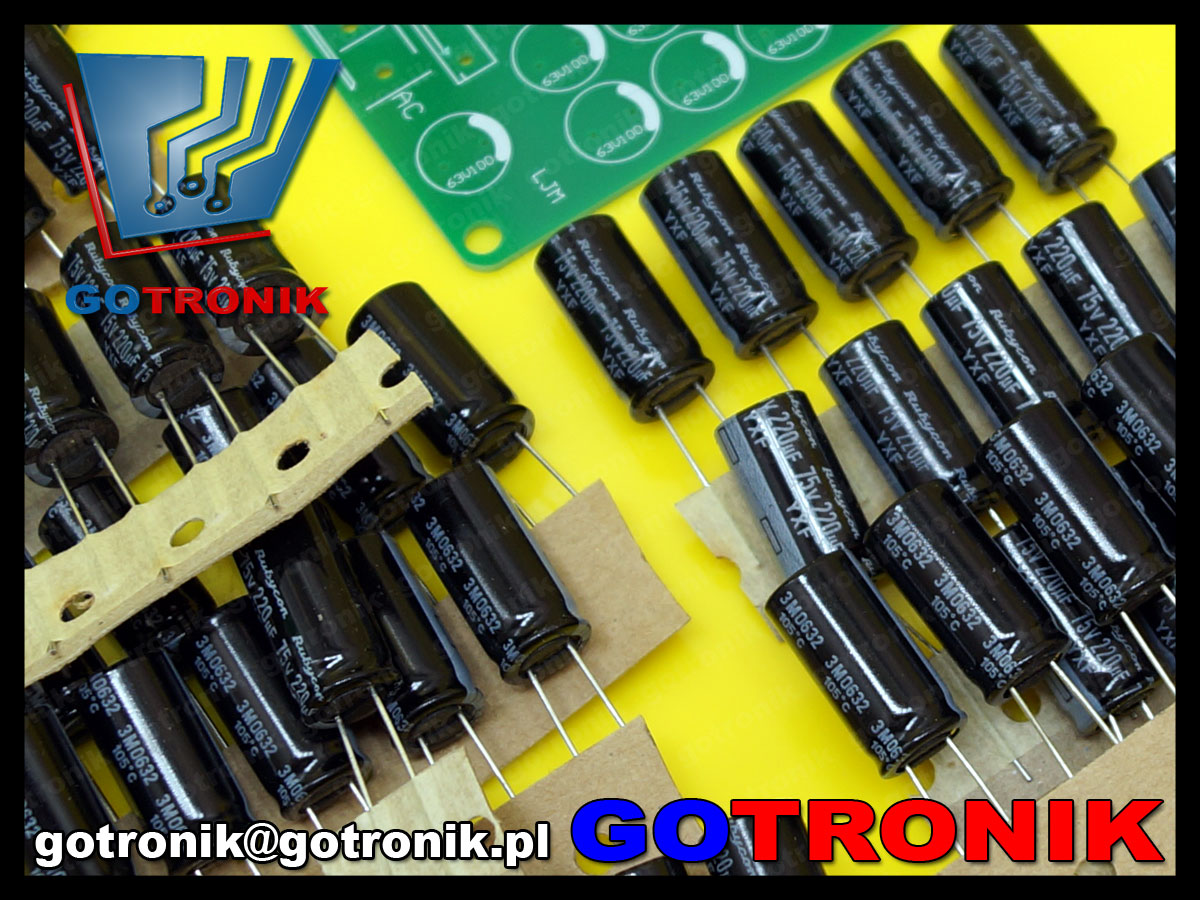

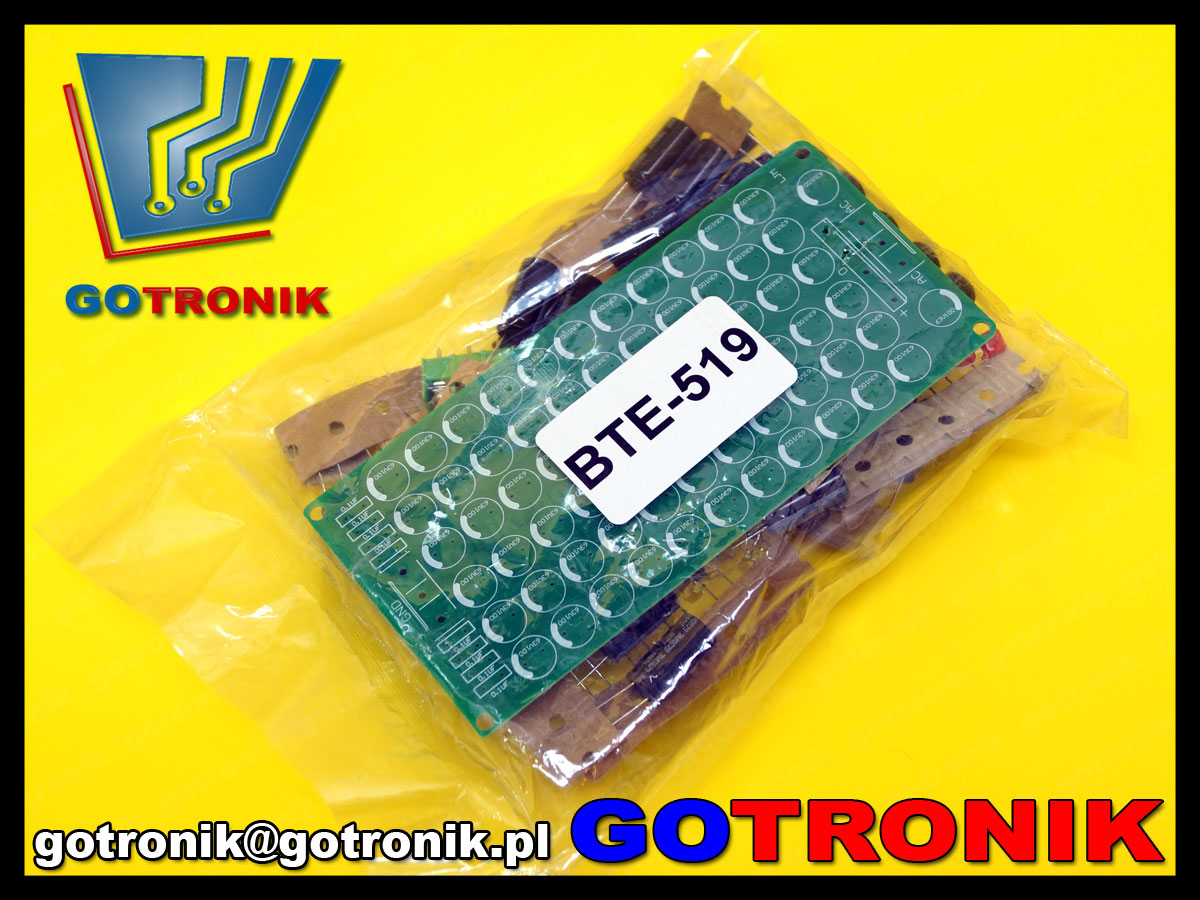

zdjęcia:

BTE-519 bateria kondensatorów elektrolitycznych zasilacz niestabilizowany audio
BTE-519 bateria kondensatorów elektrolitycznych zasilacz niestabilizowany audio
BTE-519 bateria kondensatorów elektrolitycznych zasilacz niestabilizowany audio
