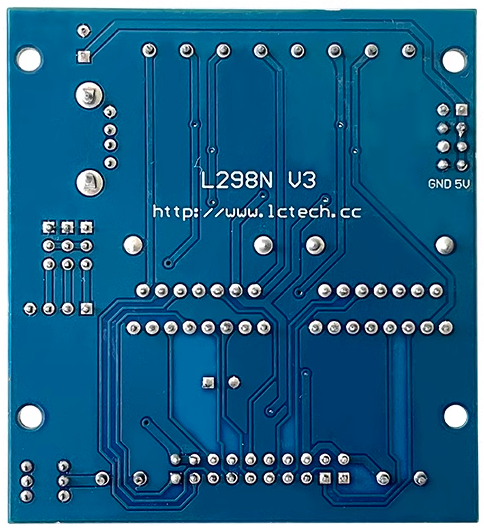

Moduł zaawansowanego sterownika silników 4 kanałowy L298N
Czas wysyłki: 24 godziny
Koszt wysyłki: od 11,99 zł
Numer katalogowy: LCT-202
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
.png)
Jest przeznaczony do sterowania silnikami DC w projektach robotycznych, systemach automatyki oraz urządzeniach DIY. Obsługuje sterowanie PWM, co pozwala na płynną regulację prędkości każdego z podłączonych silników.
.png)
Dane techniczne
- napięcie zasilania logiki: 5V-7V (możliwość zasilania z modułu)
- napięcie zasilania silników: 6V-30V
- maksymalny prąd wyjściowy: 2A na kanał
- maksymalna moc: 50W (dla dwóch układów L298N, 25W na jeden)
- zakres prądu logicznego: 0-36mA
- napięcie wejściowe sygnałów sterujących:
➡ wysoki stan: 2.3V ≤ Vin ≤ VSS (sygnał aktywny)
- moduł zasilania: LM2596-5.0 (wydajniejsze od LM7805)
- wbudowany 5V port zasilania: do zasilania logiki i zewnętrznych urządzeń
- wymiary: 59.1 × 64 mm
- waga: 55g
Opis złączy
✔ VCC – zasilanie silników
✔ GND – masa
✔ OUT1, OUT2 – silnik 1
✔ OUT3, OUT4 – silnik 2
✔ OUT5, OUT6 – silnik 3
✔ OUT7, OUT8 – silnik 4
✔ IN1-IN8 – wejścia sterujące dla silników
✔ EN1-EN4 – wejścia aktywujące (możliwość regulacji prędkości przez PWM)
✔ S1 – włącznik zasilania
Funkcje i zastosowanie
✔ obsługa czterech silników DC jednocześnie
✔ kontrola kierunku obrotów oraz regulacja prędkości
✔ kompatybilność z Arduino, Raspberry Pi, ESP8266
✔ możliwość podłączenia serwomechanizmów SG90
✔ wbudowany stabilizator 5V, pozwalający na zasilanie logiki
✔ szerokie zastosowanie w robotyce, systemach automatyki, projektach DIY
Instrukcja użytkowania
✔ Podłączanie silników:
➡ IN1/IN2 – sterowanie silnikiem 1
➡ IN3/IN4 – sterowanie silnikiem 2
➡ IN5/IN6 – sterowanie silnikiem 3
➡ IN7/IN8 – sterowanie silnikiem 4
✔ Zasilanie modułu – podłącz VCC (6V-30V) oraz GND
✔ Zasilanie logiki – 5V można pobierać z układu LM2596S
✔ Regulacja prędkości – sygnał PWM podawany na EN1-EN4
Uwagi
✔ jeśli silnik działa w odwrotnym kierunku, należy zamienić miejscami przewody OUT1 i OUT2
✔ jeżeli nie jest wymagana regulacja prędkości, piny EN1-EN4 można połączyć z 5V
✔ do zasilania zalecana jest bateria 18650 lub zasilacz o napięciu 7V-12V
