Moduł wyświetlacza OLED 0.96" 128x64 z 4 przyciskami IIC

Moduł wyświetlacza OLED 0.96" 128x64 z 4 przyciskami IIC

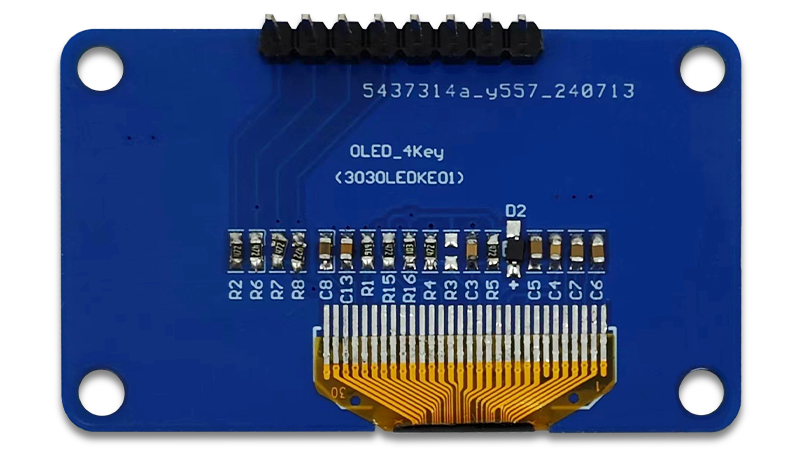

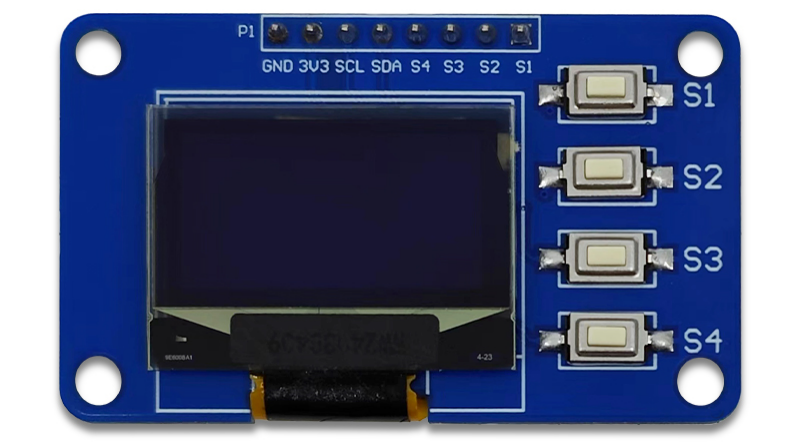

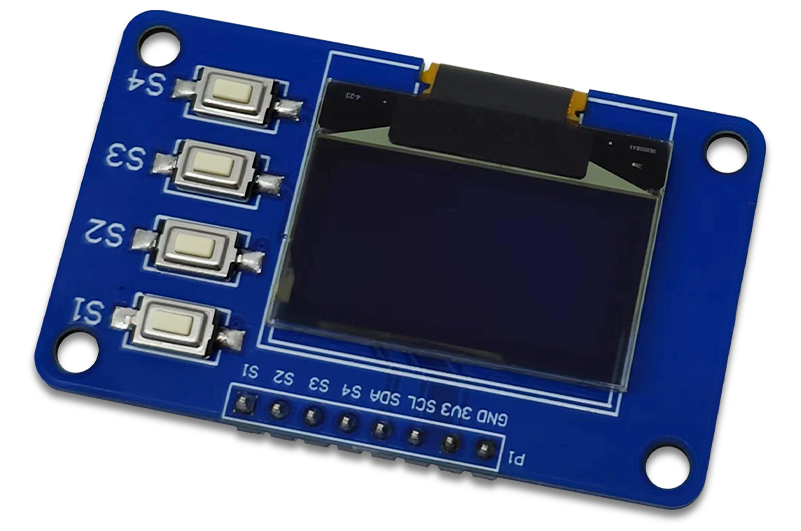

Moduł LC OLED wyposażony w ekran 0.96" o rozdzielczości 128x64 pikseli oraz cztery przyciski dotykowe. Komunikuje się za pomocą interfejsu IIC oraz posiada interfejs przycisków do podłączania zewnętrznych mikroprocesorów. Dzięki kompaktowej budowie, szybkiej reakcji oraz stabilnej pracy moduł nadaje się do zastosowań w systemach wbudowanych, IoT oraz interaktywnych interfejsach użytkownika.



Dane techniczne:

• wyświetlacz: OLED 0.96" (128 × 64 px)

• interfejs komunikacyjny: IIC

• przyciski: 4 przyciski dotykowe, wyprowadzone interfejsy

• możliwość połączenia z mikrokontrolerami poprzez piny

• cechy: małe rozmiary, szybka reakcja, stabilna wydajność

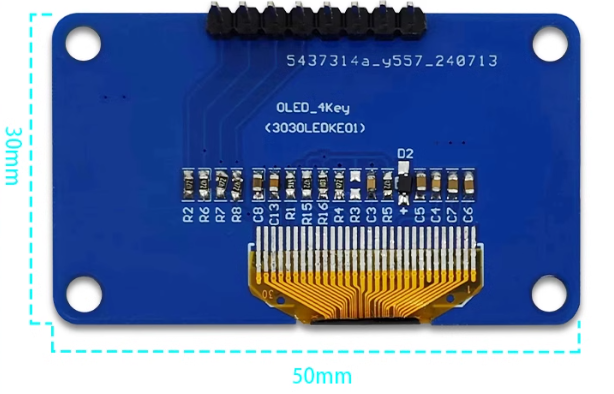

• wymiary: 30 × 50 mm

• waga: 8g

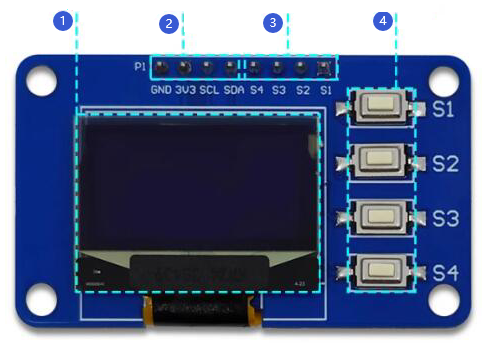

Złącza i interfejsy:

1. ekran OLED 0.96"
2. interfejs komunikacji IIC
3. interfejs klawiszy dotykowych
4. cztery przyciski dotykowe

Instrukcja podłączenia i programowania:
1. Programowanie przez interfejs USRT (TTL):
Do wgrania oprogramowania potrzebny będzie konwerter USB-TTL (np. CH340) oraz STM32 mini development board.

Schemat połączeń:

Po podłączeniu należy założyć zworkę między BOOT0 a 3.3V i wgrać firmware.

2. Programowanie przez interfejs SWD:
Wymaga użycia programatora ST-Link, J-Link itp.

Schemat połączeń:


Po podłączeniu należy wybrać odpowiednie firmware i rozpocząć wgrywanie.

3. Testowanie funkcji modułu:
Po zakończeniu programowania moduł należy podłączyć do STM32 według poniższego schematu:


Po podłączeniu i uruchomieniu:

Brak wciśniętego przycisku: ekran wyświetla "0".

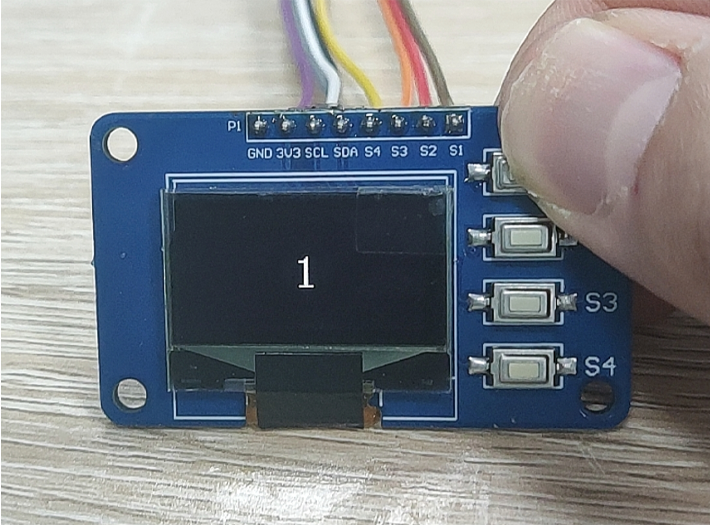

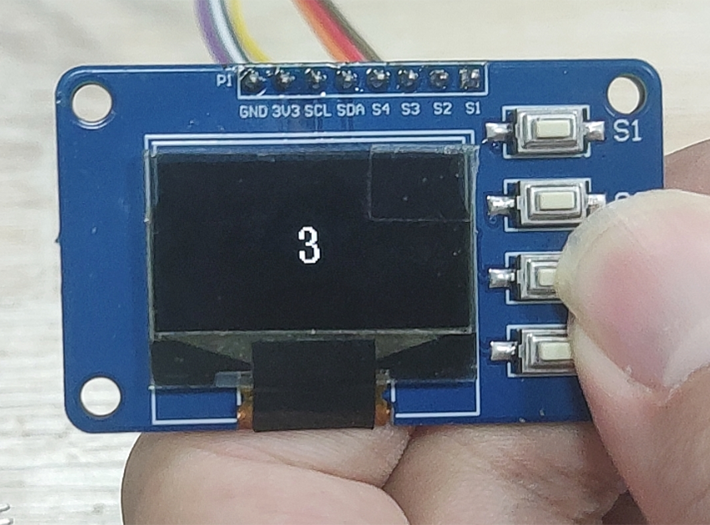

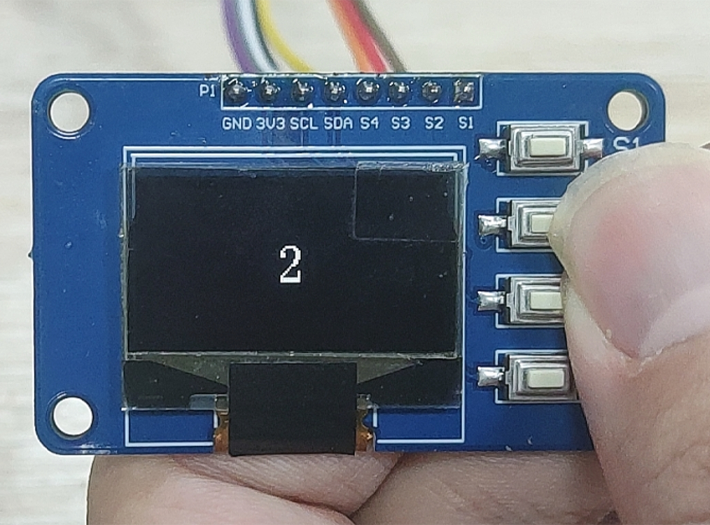

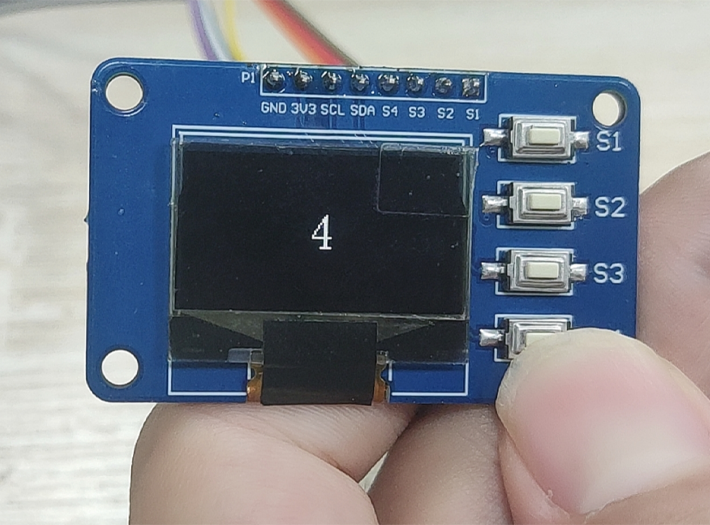

Naciśnięcie S1, S2, S3 lub S4: ekran wyświetla odpowiednio "1", "2", "3", "4".
To potwierdza, że moduł działa poprawnie.
