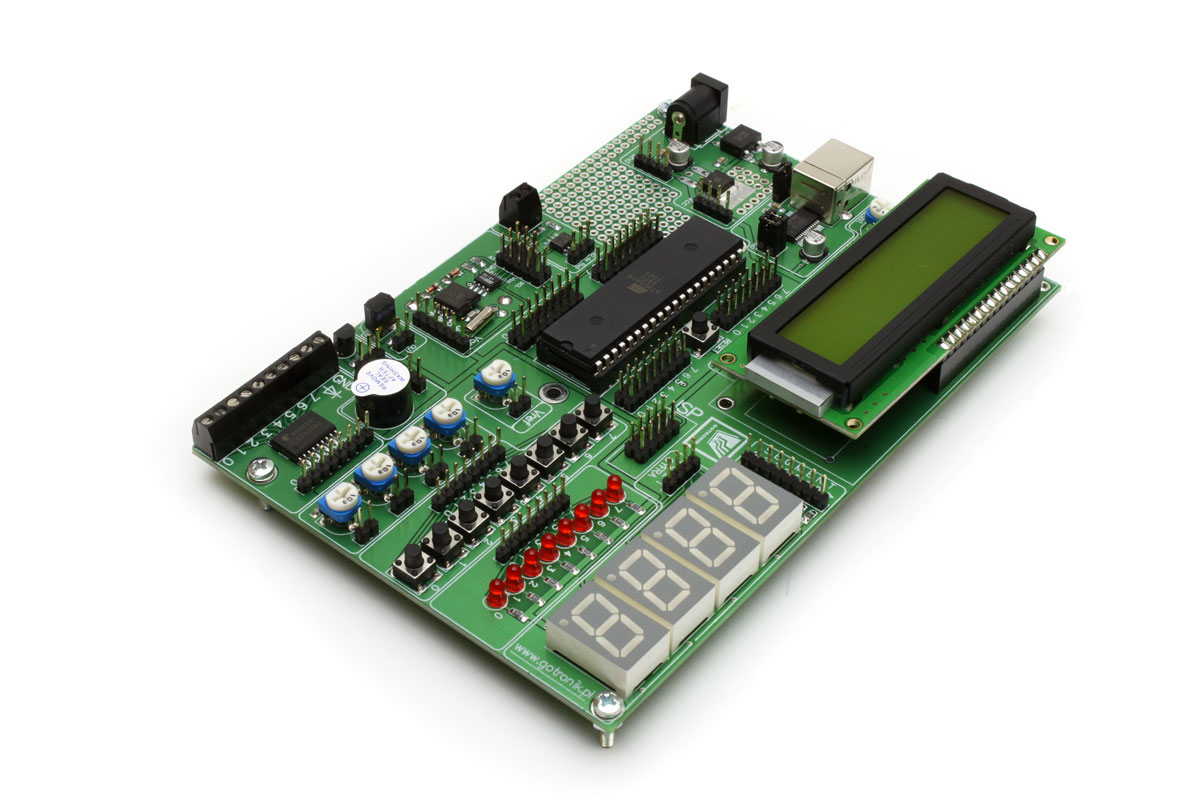

Najnowszy model zestawu uruchomieniowego produkcji GOTRONIK.
Zestaw powstał w oparciu o doświadczenia jakie nabyliśmy przy produkcji i sprzedaży naszego poprzedniego modułu uruchomieniowego. Zestaw w poprzedniej wersji został sprzedany w ponad 500 egzemplarzach i żaden nie uległ uszkodzeniu co świadczy o wysokiej jakości wykonania.Moduł służy do nauki programowania mikrokontrolerów AVR ATMEL. Sercem układu jest procesor ATMEGA32. Istnieje możliwość wymiany procesora na inny o takich samych wyprowadzeniach np. ATmega16, ATmega644
Mikrokontroler: | ATMEGA32PU |
Rezonator kwarcowy: | 16MHz |
Przycisk RESET | TAK |
Złącze do programowania ISP | TAK |
Potencjometr do napięcia Vref | TAK |
Wyprowadzenie wszystkich portów procesora | TAK |
Wyświetlacz LCD 2x16 HD44780 z podświetlaniem | TAK |
Wyświetlacz LCD na złączu – możliwość wymiany | TAK |
Regulacja kontrastu wyświetlacza LCD | TAK |
Gniazdo kart MMC/SD z wyrzutnikiem | TAK |
Multipleksowany Wyświetlacz 7-segmentowy LED 4szt. | TAK |
Diody LED 8 szt. | TAK |
Przyciski klawiszowe microswitch 8szt. | TAK |
4 potencjometry do płynnej regulacji napięcia 0-5V | TAK |
Tranzystory mocy typu otwarty kolektor (8wyjść) ULN2803 | TAK |
Głośnik - buzer | TAK |
Cyfrowy termometr 1-wire DS1820 | TAK |
Odbiornik podczerwieni TSOP4836 | TAK |
Zegar czasu rzeczywistego PCF8583 | TAK |
Szyna I2C z rezystorami podciągającymi 4k7 | TAK |
Pamięć serial eeprom 24c16 | TAK |
Konwerter RS485 – SN75176 | TAK |
Zasilanie bateryjne – gniazdo baterii CR232 | TAK |
Gniazdo USB – możliwość zasilania modułu | TAK |
Konwerter USB-RS232 – zbudowany na układzie FR232RL | TAK |
Zasilacz (mostek prostowniczy, filtr pojemnościowy, stabilizator 7805) | TAK |
132 pola lutownicze do własnego wykorzystania - płytka uniwersalna | TAK |
Najczęściej zadawane pytania:
W jakich języków programowania można używać do pisania programów?
Na zestawie można testować programy napisane praktycznie we wszystkich środowiskach tzn. Bascom, WinAVR, C+, AvrStudio, Asembler itp.
Czy zestaw nadaje się do nauki programowania przez początkujących?
Oczywiście że tak, na płytce umieszczono wszystkie podstawowe układy współpracujące z mikrokontrolerem. Wystarczy zaopatrzyć się w odpowiednią literaturę (np. kursy nauki programowania „ośla łącza”, książki wydawnictwa BTC, kursy na łamach czasopism elektronicznych itp.)
Dla kogo jest przeznaczony ten zestaw?
Zestaw jest przeznaczony dla osób które rozpoczynają naukę programowania (np. uczniowie, studenci) oraz zaawansowanych programistów. Napisane przez siebie programy można przetestować na makiecie bez potrzeby projektowania płytki drukowanej - montowania prototypu. Napisanie i zasymulowanie pracy na naszym module pozwala we wstępnej fazie wyeliminować wszystkie błędy.
Dlaczego wyjścia mikrokontrolera są wyprowadzone na złącza szpilkowe gold-pin a nie „na sztywno” połączone z układami współpracującymi?
Takie rozwiązanie umożliwia szybkie dostosowanie modułu do potrzeb danego projektu. Poszczególne wejścia i wyjścia łączy się bardzo łatwo za pomocą przewodów zakończonych wtyczkami (przewody są w zestawie). Można łatwo skonfigurować schemat elektryczny do napisanego już programu.
Jakie przykładowe projekty można zbudować przy użyciu tego zestawu?
Praktycznie ograniczeniem jest tylko fantazja projektanta ;) Oto lista urządzeń jakie można zbudować w oparciu opisywanego zestawu:
• Migające diody LED (na początek)
• Woltomierz, amperomierz – wykorzystując przetwornik A/C procesora
• Komputer samochodowy
• System alarmowy
• Regulator np. wiatraka - temperatury
• Zegarek z kalendarzem
ZASILANIE:
Zestaw można zasilacz za pomocą zewnętrznego zasilacz np. niestabilizowanego lub stabilizowanego. Zasilacz należy podłączyć do złącz DC-JACK. Polaryzacja wtyczki nie ma znaczenia, ponieważ na wejściu znajduje się mostek prostowniczy i stabilizator. Napięcie wejściowe od 7-12V, wydajność prądowa minimum 200mA.
Najwygodniej jest zasilać zestaw poprzez złącze USB, bez potrzeby podłączania zewnętrznego zasilacza. Oczywiście w każdej chwili można odłączyć zasilanie USB od zestawu za pomocą zworki (jumpera) i nadal prowadzić transmisje szeregową poprze układ FT232RL (w takim wypadku konieczne jest zasilanie zestawu z zasilacza).
PROGRAMOWANIE PROCESORA:

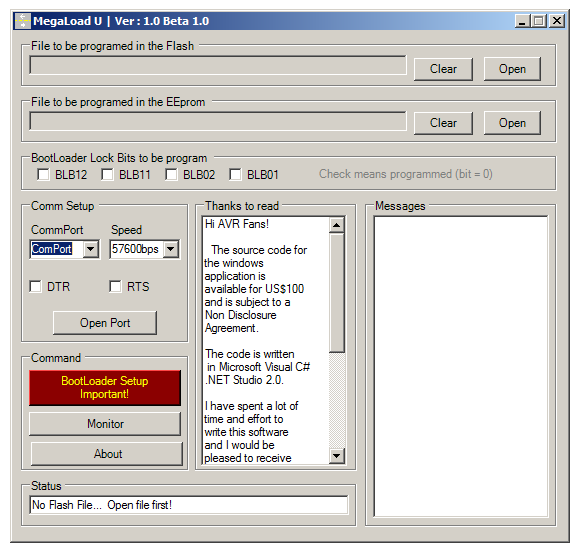

Dzięki wstępnemu zaprogramowaniu procesora w naszej firmie plikiem bootloadera zyskujemy możliwość programowania procesora ATMEGA16 poprzez złącze USB. Dokładnie to wykorzystywany jest port USB i konwerter FT232RL w celu połączenia się z procesorem. W komputerze za programowanie odpowiada aplikacja MegaLoad.
Zestaw wyposażono także w standardowe złącze ISP – można podłączyć zewnętrzny programator i programować procesor bez jego wyciągania z podstawki.

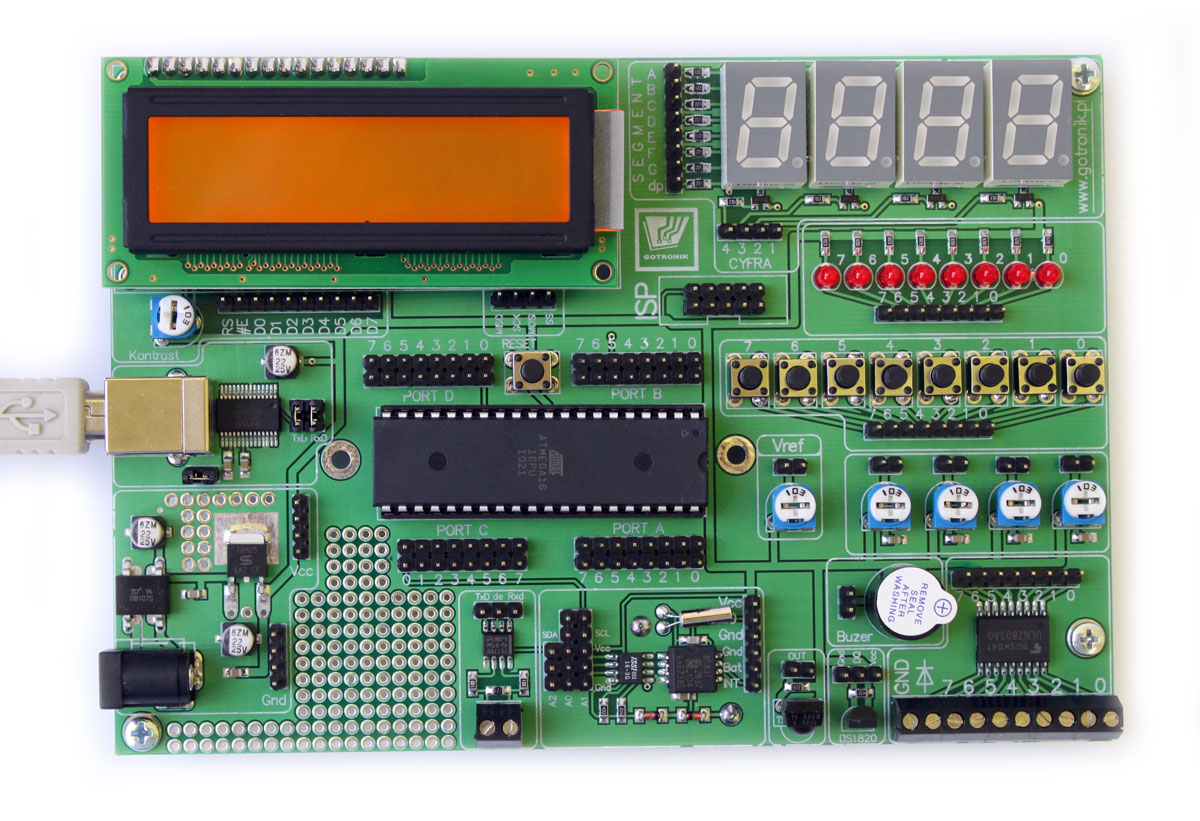

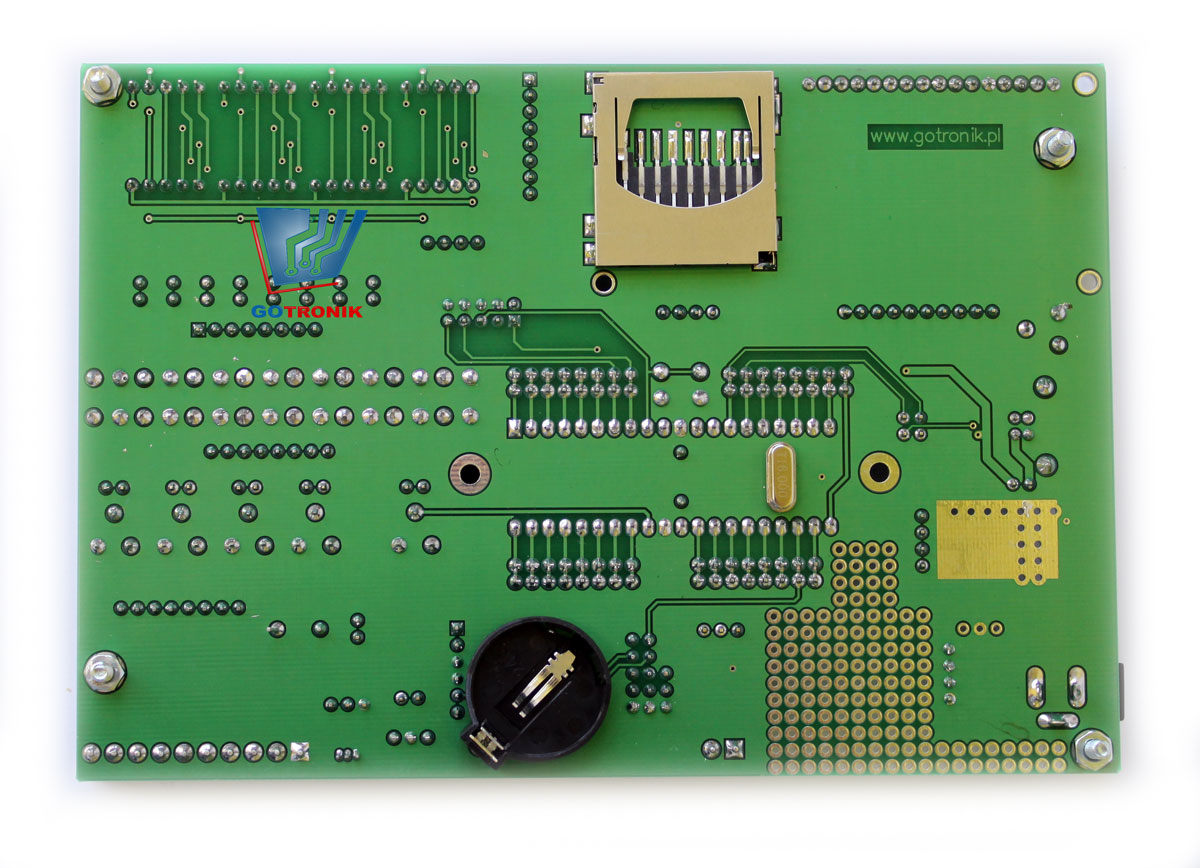

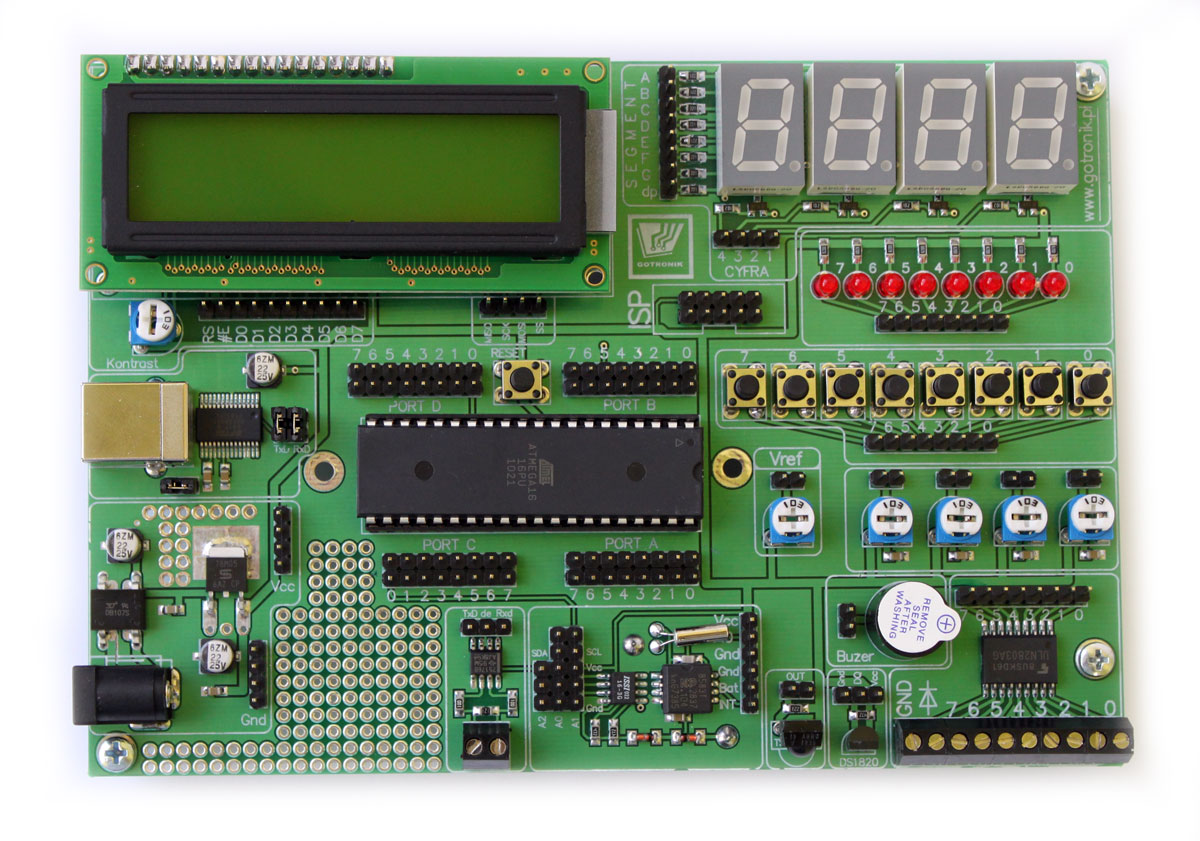

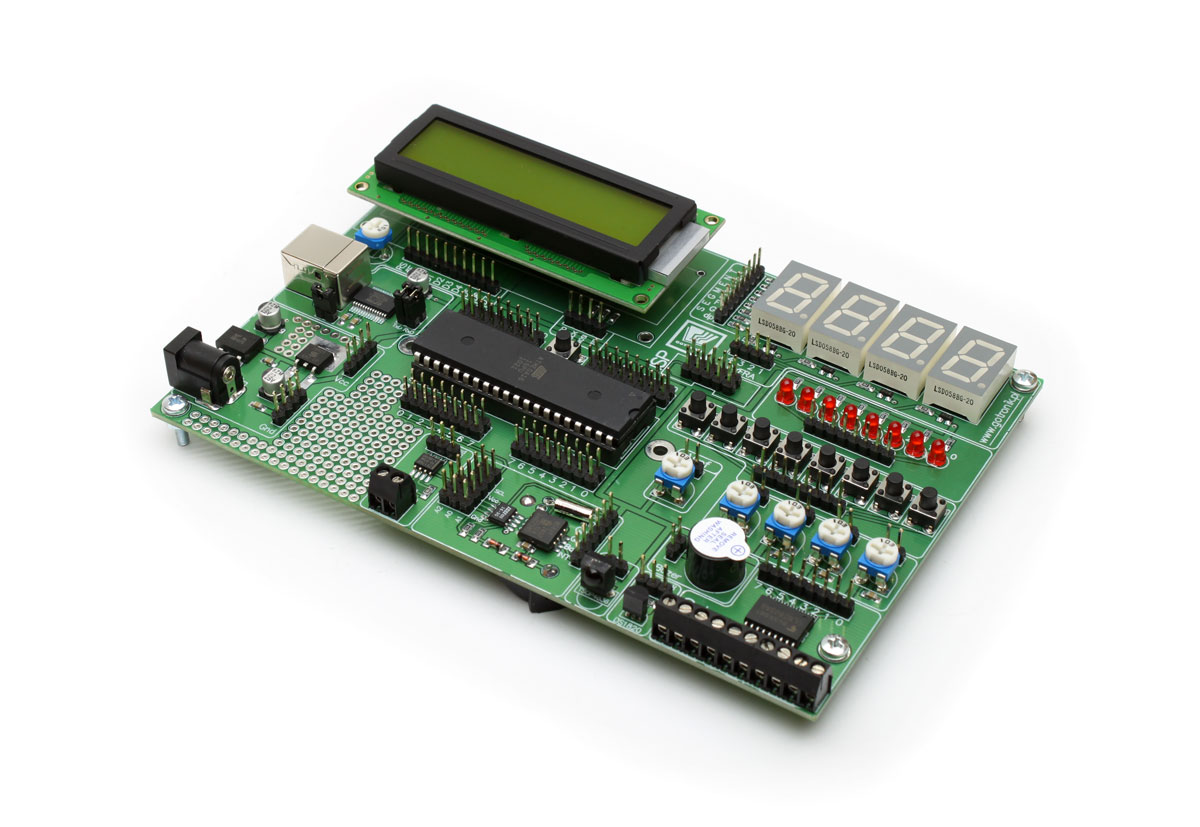

Zdjęcia:
W skład zestawu wchodzi:
1. Moduł uruchomieniowy z procesorem ATMEGA16 -1szt.
2. Przewody połączeniowe -20szt
3. Płyta CD z oprogramowaniem, instrukcją, schemat
