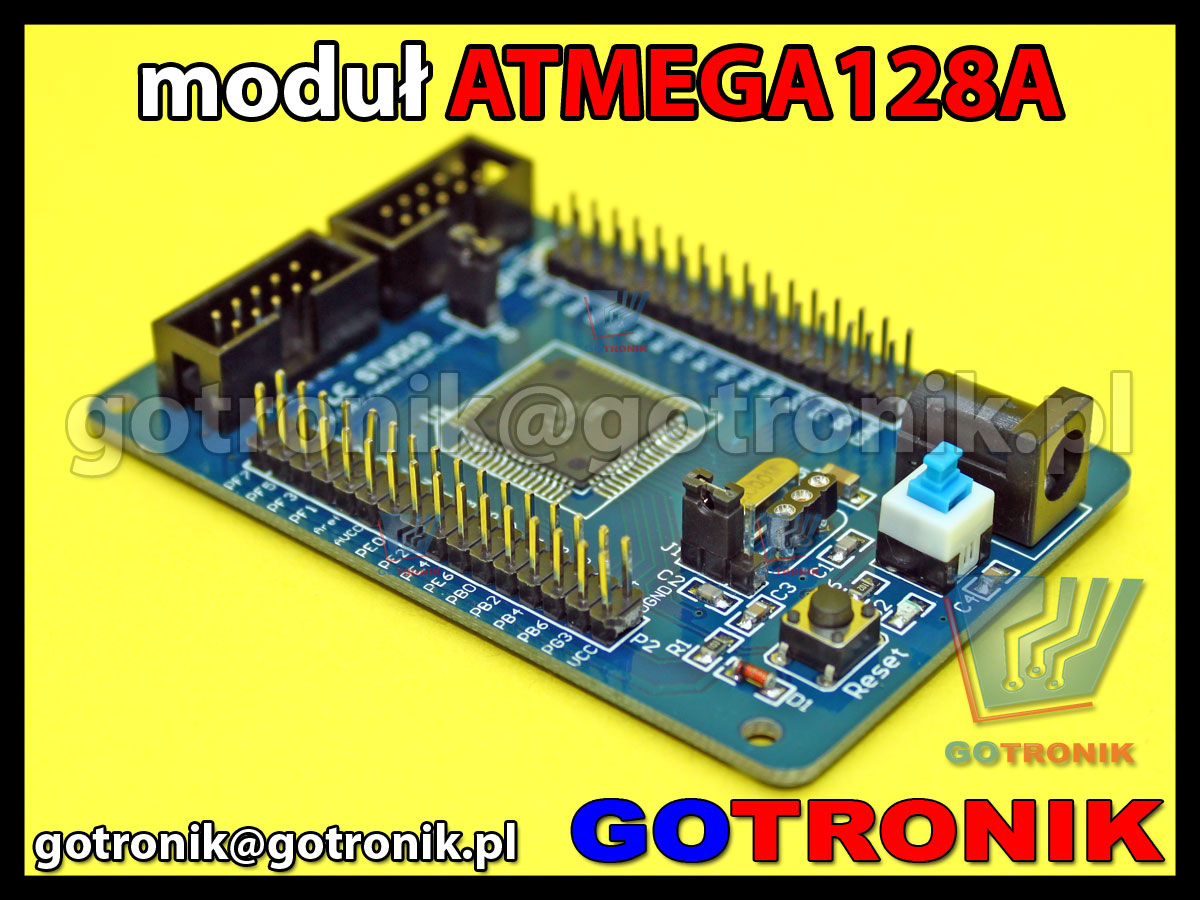

Moduł uruchomieniowy ATMEGA128A

Uniwersalny moduł uruchomieniowy z procesorem ATMega128A służy do nauki programowania mikroprocesorów z serii AVR firmy ATMEL. Gdy napiszemy nasz program konfigurujemy odpowiednio wyprowadzenia mikroprocesora z układami peryferyjnymi za pomocą przewodów i sprawdzamy czy program działa poprawnie. Wszystkie porty mikroprocesora zostały wyprowadzone na złącza szpilkowe (gold-piny), połączeń miedzy nimi dokonuje się za pomocą specjalnych przewodów. Dzięki takiemu rozwiązaniu możemy łączyć porty procesora w dowolną konfigurację. A więc mamy możliwość sprawdzenia naszego projektu bez wykonywania płytki drukowanej.

Moduł uruchomieniowy ATMEGA128A

Uniwersalny moduł uruchomieniowy z procesorem ATMega128A służy do nauki programowania mikroprocesorów z serii AVR firmy ATMEL. Gdy napiszemy nasz program konfigurujemy odpowiednio wyprowadzenia mikroprocesora z układami peryferyjnymi za pomocą przewodów i sprawdzamy czy program działa poprawnie. Wszystkie porty mikroprocesora zostały wyprowadzone na złącza szpilkowe (gold-piny), połączeń miedzy nimi dokonuje się za pomocą specjalnych przewodów. Dzięki takiemu rozwiązaniu możemy łączyć porty procesora w dowolną konfigurację. A więc mamy możliwość sprawdzenia naszego projektu bez wykonywania płytki drukowanej.

• zestaw z procesorem ATMega128A
• złącze ISP do programowania procesora
• złącze JTAG do programowania lub debugowania
• wszystkie porty procesora wyprowadzone na złącza GOLD-PIN i opisane
• zasilania przetwonika A/D procesora poprzez filtr indukcyjno-pojemnościowy
• podłączony kwarc 8MHz
• możliwość podłączenia zewnętrznego oscylatora (wybór za pomocą zworki)
• przycisk RESET
• włącznik zasilania
• diody LED podłączone do portów PA1 PA0 - do szybkiego testu
• napięcie zasilania 5V poprzez złącze DC-JACK
• profesjonalne wykonanie na płytce dwustronnej z metalizacją otworów i solder maską
• wymiary płytki 52,3mmx80mm

moduł amtega128A pozwala na rozpoczęcie nauki programowania i testowania programów napisach w językach programowania: C, asembler, bascom...

Co oferuje Atmega128A:

• Typ układu scalonego: mikrokontroler AVR
• Organizacja pamięci Flash: 128kx8bit
• Pojemność pamięci EEPROM: 4096B
• Pojemność pamięci SRAM: 4096B
• Obudowa: TQFP64
• Częstotliwość taktowania: do 16MHz
• Liczba wejść/wyjść: 53
• Liczba kanałów PWM: 6
• Liczba timerów 8-bit: 2
• Liczba timerów 16-bit: 2
• Peryferia: RTC, komparator
• Liczba przetworników A/C 10-bit: 8
• Montaż: SMD
• Napięcie pracy: 2.7...5.5V
