Moduł sterujący 8-portowy z przekaźnikami 8 wejść / wyjść cyfrowych / 8 wejść analogowych 0-5V 4-20mA RS485 Lora radiolinia

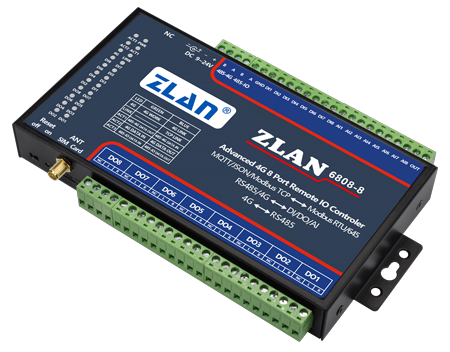

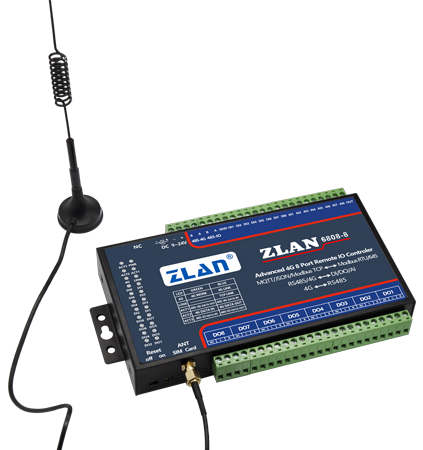

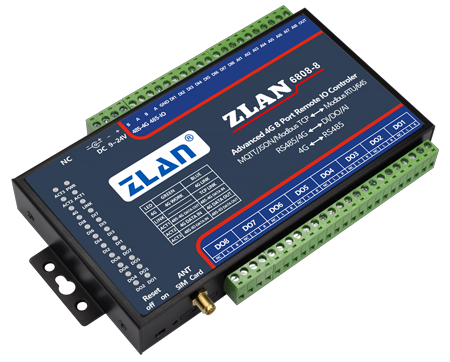

ZLAN6808 to 8-kanałowy zdalny kontroler IO wprowadzony przez Shanghai ZLAN Information Technology Co., Ltd. Obsługuje 8 kanałów DI/DO/AI, czyli wejścia cyfrowe, wyjścia przekaźnikowe oraz wejścia analogowe (w tym napięcie i prąd). Obsługuje również funkcję serwera portów szeregowych i może podłączać zewnętrzne kolektory i kontrolery RS485 na interfejsie RS485 w celu realizacji zdalnego sterowania.

DI obsługuje suche i mokre węzły z izolacją optoizolacyjną; DO to wyjście przekaźnikowe z możliwością sterowania 5A przy 250V AC lub 5A przy 30V DC; pierwsze 4 wejścia AI obsługują napięcie 0~5V, a ostatnie 4 obsługują prąd 4-20mA. Dokładność ADC wynosi 12 bitów.

Tryby komunikacji w ZLAN6808 obsługują 4G, CAT1, RS485, Ethernet, LoRa, Zigbee oraz NB.

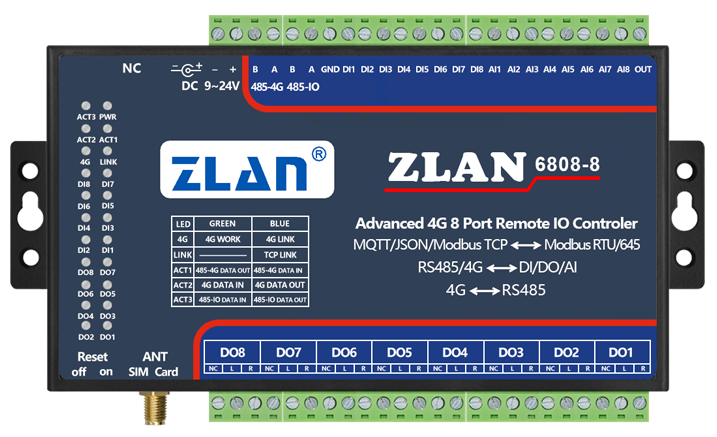

LAN6808 ma 4 zewnętrzne interfejsy:

1. 485-IO: Jest to interfejs RS485, za pomocą którego można odczytywać, zapisywać i kontrolować DI/DO/AI. Służy do realizacji lokalnej kontroli RS485, a protokół komunikacyjny obsługuje protokół Modbus RTU.

2. Interfejs sieciowy: Ten interfejs służy do zdalnej komunikacji. Metoda komunikacji może być 4G CAT1, Ethernet, LoRa, NB-IoT, Zigbee itp., w zależności od modelu podrzędnego, patrz tabela powyżej. Wśród nich model 6808-1 nie obsługuje interfejsu sieciowego, tylko lokalną kontrolę RS485.

3. 485-4G: Interfejs RS485, wszystkie dane pochodzące z interfejsu sieciowego będą wysyłane na to wyjście portu szeregowego. Odwrotnie, dane portu szeregowego otrzymane z tego interfejsu będą przekazywane do sieci. Innymi słowy, oprócz funkcji zdalnego sterowania IO, ZLAN6808 obsługuje również funkcję serwera portów szeregowych i może podłączać różne urządzenia do akwizycji i sterowania na interfejsie 485-4G.

4. DI/DO/AI: Jest to zewnętrzny interfejs sterowania, który może być kontrolowany przez 485-IO i interfejs sieciowy, ale nie może być kontrolowany przez 485-4G.

Cechy

• Obsługuje 8-kanałowe DI/DO/AI, które mogą być kontrolowane zdalnie lub lokalnie.
• AI obsługuje 12-bitową precyzję, a dane są dokładnie dostosowane w celu zapewnienia dokładności.
• Obsługuje również funkcję serwera portów szeregowych do kontrolowania zewnętrznych urządzeń RS485 firm trzecich przez sieć.
• Obsługuje funkcję DI kontrolującą DO. Użyj pary ZLAN6808 do wzajemnego sterowania za pomocą 4G/LoRa i innych metod komunikacji, co jest łatwe w użyciu.
• Modele podrzędne obsługują wiele mediów komunikacyjnych, takich jak 4G/CAT1/RS485/Ethernet/LoRa/NB itp.
• Obsługuje wiele metod komunikacji, takich jak Modbus TCP, Modbus RTU, MQTT, JSON, HTTP itp.
• Obsługuje połączenie z różnymi publicznymi chmurami i wysyłanie danych oraz sterowanie w formacie JSON.
• Bogate wskaźniki świetlne: wyświetlają status DI, DO, status sieci, status komunikacji przepływu danych itp.
• Dostarcza oprogramowanie demonstracyjne RemoteIO do kontroli RS485 lub TCP/IP, które może demonstrować kontrolę IO urządzenia i akwizycję danych AI.
• Narzędzie konfiguracyjne RemoteIO jest dostarczane do elastycznej konfiguracji adresu podrzędnego, prędkości transmisji i innych parametrów.
• Może dostarczyć kompletne instrukcje kontroli RS485 oraz instrukcje Modbus RTU, ułatwiające zintegrowany rozwój inżynierów.
• Ustawienia fabryczne mogą być przywrócone jednym kliknięciem, w tym prędkość transmisji, adres stacji, konfiguracja sieci modułu komunikacyjnego itp.
