Moduł sterownika trójfazowego silników bezszczotkowych BLDC 12V - 36V 500W
Czas wysyłki: 24 godziny
Koszt wysyłki: od 11,99 zł
Numer katalogowy: BTE-877
Kod producenta: JYQD_V6.3E1
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
Moduł sterownika silników BLDC 12V - 36V 500W
dane techniczne:
sposób sterowania:
Podłączenie wyprowadzeń sterujących:
1. GND – masa;
2. VR – regulacja prędkości obrotowej silnika. Prędkość można regulować przez zmianę napięcia lub przez regulację rezystancji (podłączenie potencjometru 20k )
3. ZF – regulacja kierunku obrotów silnika prawo, lewo doprowadzając napięcie sterujące 5V lub masę;
4. 5V zacisk sterujący, napięcie zasilania 5V
Podłączenie silnika:
1, napięcie zasilania "+" Vcc (12V-36V)
2, napięcie zasilania GND
3, MC ->W
4, MB -> V
5, MA -> U
Moduł sterownika trójfazowego silników bezszczotkowych BLDC ((ang. BrushLess Direct-Current motor) . Jest to bardzo proste urządzenie służące do sterowania prędkością obrotową, a także do sterowania kierunkiem obrotów silnika. Może posłużyć także jako tester silników. Przy pomocy regulatora rezystancyjnego (brak w zestawie), kontrolę regulacji napięcia lub regulację PWM jest możliwe regulowanie prędkości obrotowej silnika. Moduł ten posiada złącza do podłączenia źródła regulacji, a także kontroli kierunku obrotów. Sterownik obsługuje silniki bez czujników Halla.
BTE-877 Moduł sterownika silników BLDC 12V – 36V 500W
dane techniczne:
- moduł sterownik silnika BLDC model: JYQD_V6.3E1
- napięcie zasilania: 12 - 36V
- maksymalny prąd : 20A
- maksymalna moc: 500W
- możliwość regulacji prędkości przez:
► regulację napięcia,
► regulację współczynnika PWM
► regulację rezystancji - obsługa silników z czujnikami Halla: NIE
- obsługa silników Holzera: NIE
- wymiary: 63 x 43 x 17 mm
sposób sterowania:
Podłączenie wyprowadzeń sterujących:
1. GND – masa;
2. VR – regulacja prędkości obrotowej silnika. Prędkość można regulować przez zmianę napięcia lub przez regulację rezystancji (podłączenie potencjometru 20k )
3. ZF – regulacja kierunku obrotów silnika prawo, lewo doprowadzając napięcie sterujące 5V lub masę;
4. 5V zacisk sterujący, napięcie zasilania 5V
Podłączenie silnika:
1, napięcie zasilania "+" Vcc (12V-36V)
2, napięcie zasilania GND
3, MC ->W
4, MB -> V
5, MA -> U

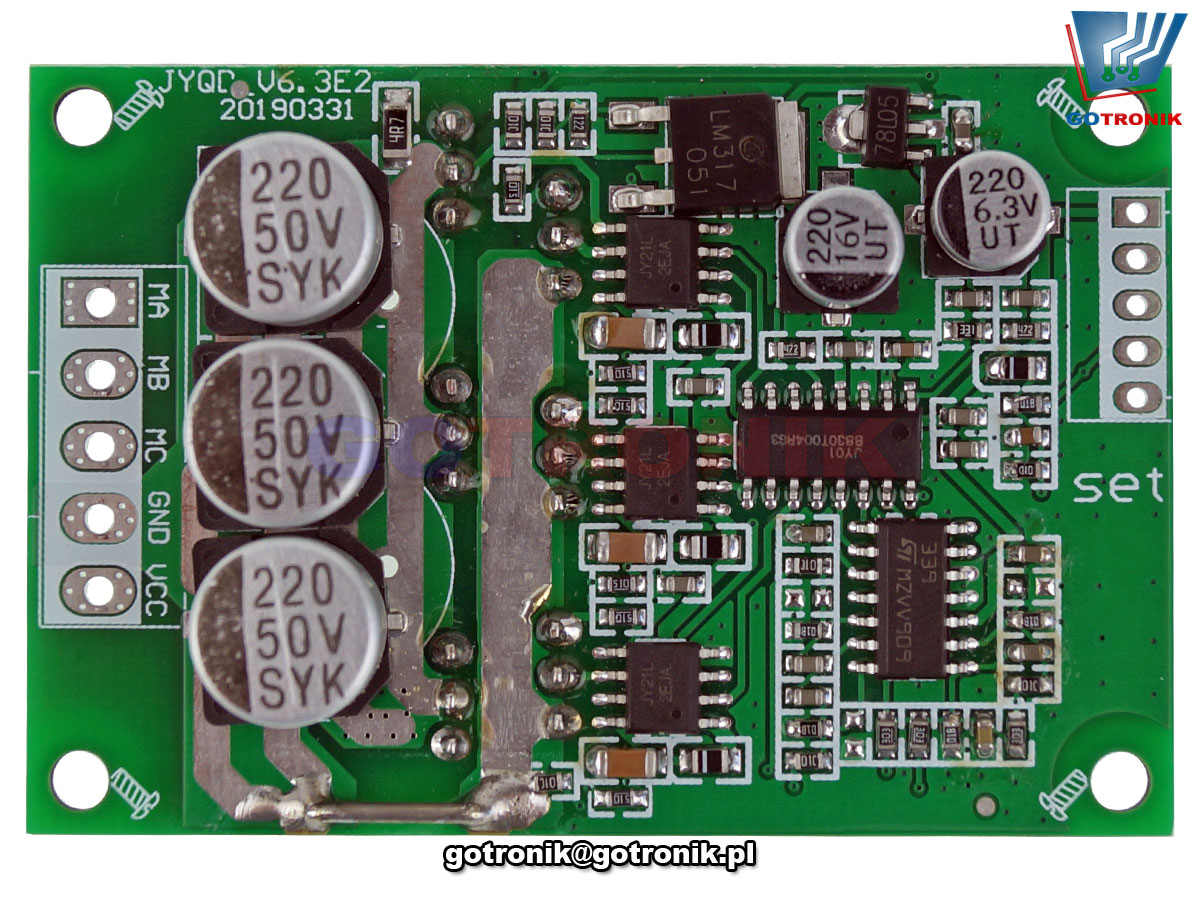

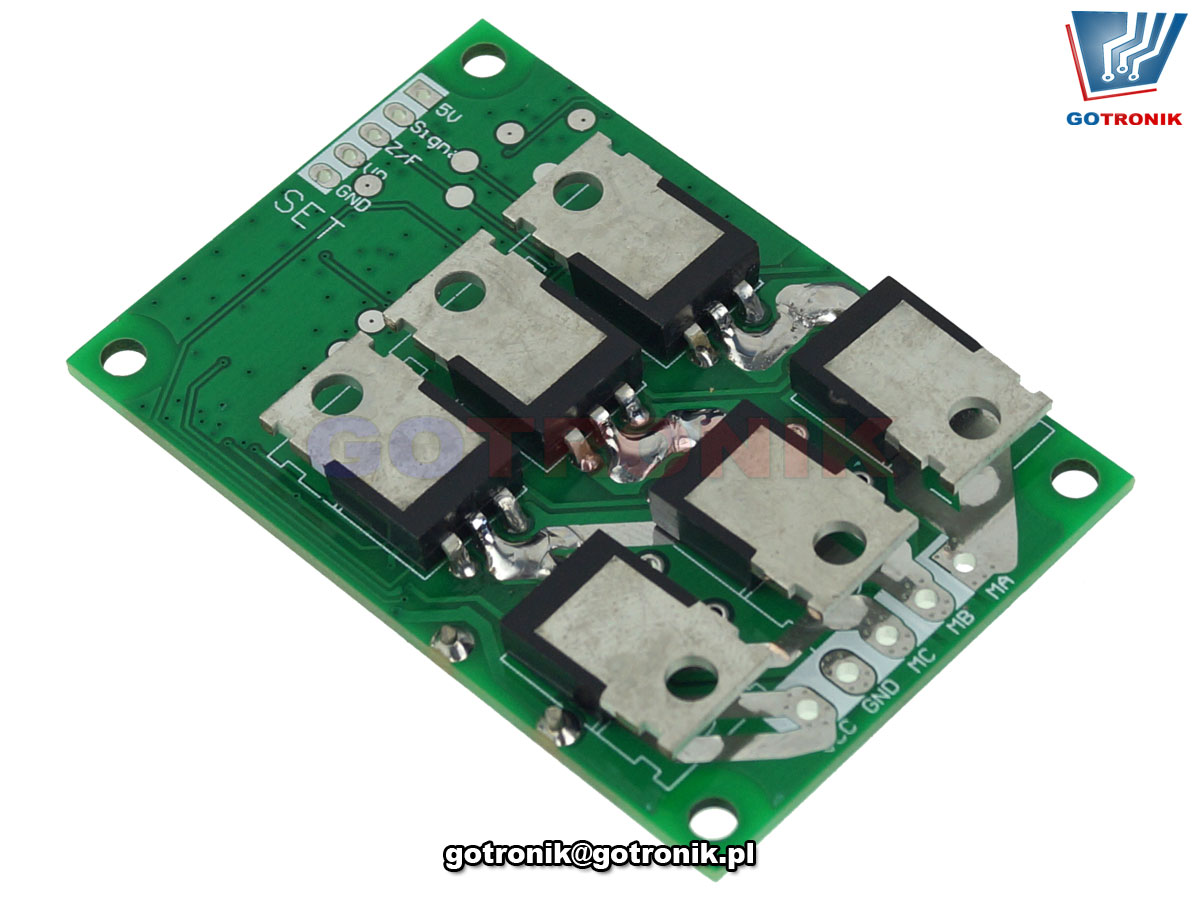

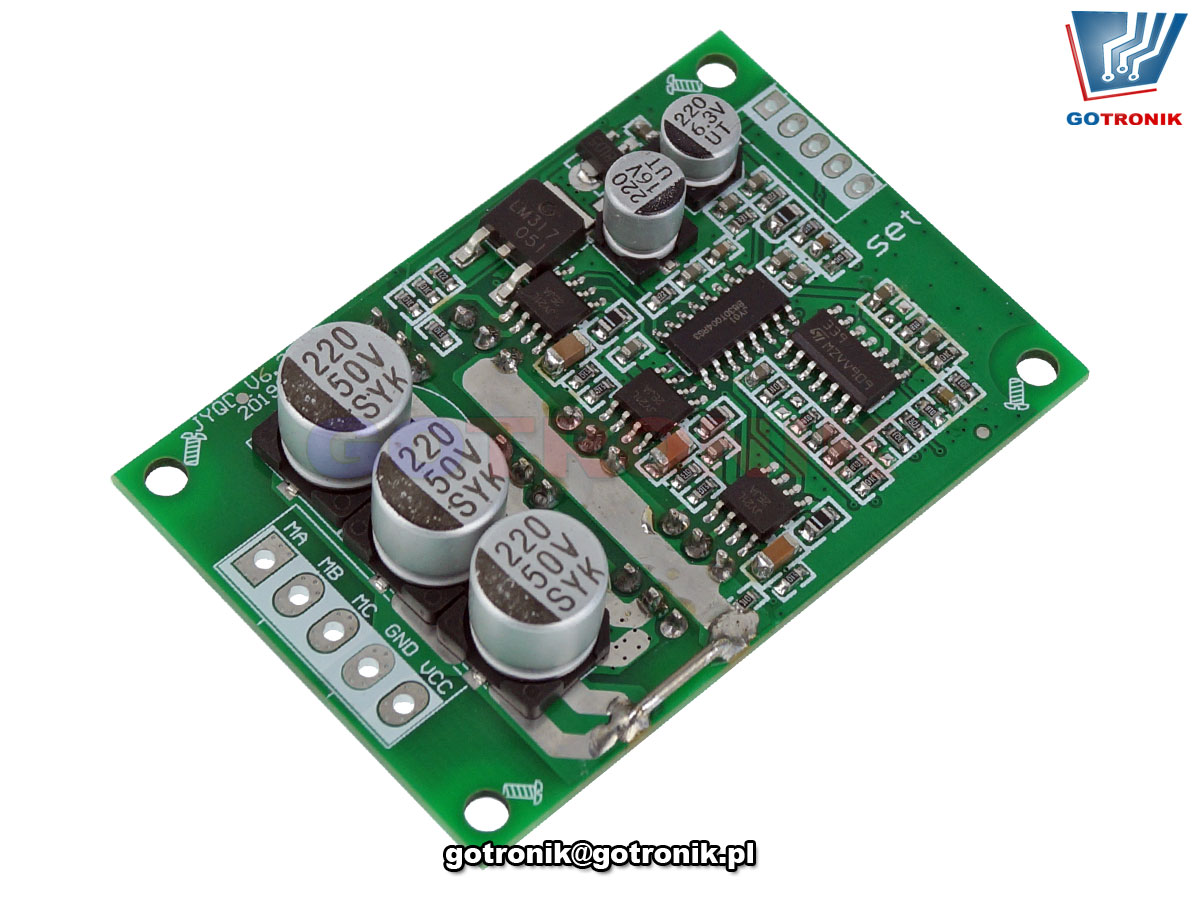

zdjęcia produktu:
