Moduł sterownika silnika bezszczotkowego JY02 DC 12-37V
Czas wysyłki: 24 godziny
Koszt wysyłki: od 11,99 zł
Numer katalogowy: LCT-269
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)

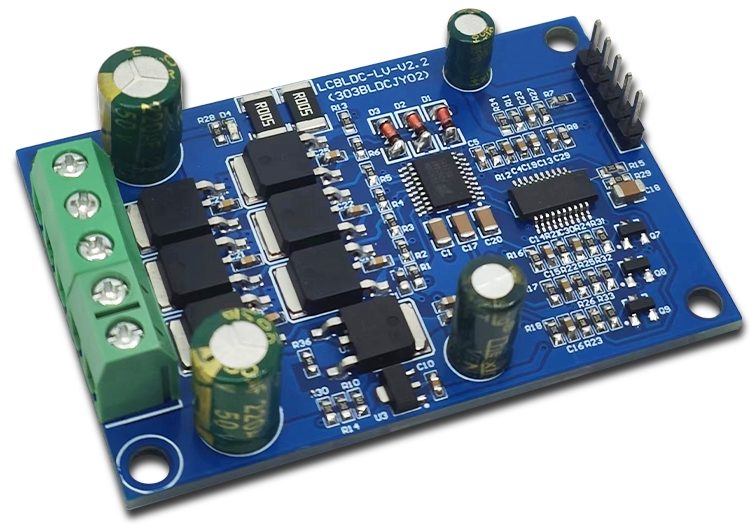

Moduł sterownika silnika bezszczotkowego JY02 DC 12-37V
Moduł LC JY02 to zaawansowana płytka sterująca do trójfazowych silników bezszczotkowych. Opiera się na układzie JY02 oraz FD6288T, zapewniając wydajne i stabilne sterowanie. Obsługuje tryb SPWM, umożliwia regulację prędkości przez potencjometr oraz sterowanie kierunkiem obrotów za pomocą pinów. Wbudowane zabezpieczenia przed przeciążeniem, przegrzaniem i zablokowaniem rotora zapewniają bezpieczną pracę.
|
.png) |
Dane techniczne:
- mikrokontroler: JY02A
- zasilanie: DC 12-37V
- maksymalny prąd wyjściowy: 5A
- sterowanie:
➡️ PWM poprzez potencjometr (5V - VR - GND)
➡️ piny do sterowania kierunkiem obrotów
- wyjście silnika:
➡️ 3-fazowy silnik bezszczotkowy (dowolna kolejność przewodów, zmiana dwóch przewodów zmienia kierunek)

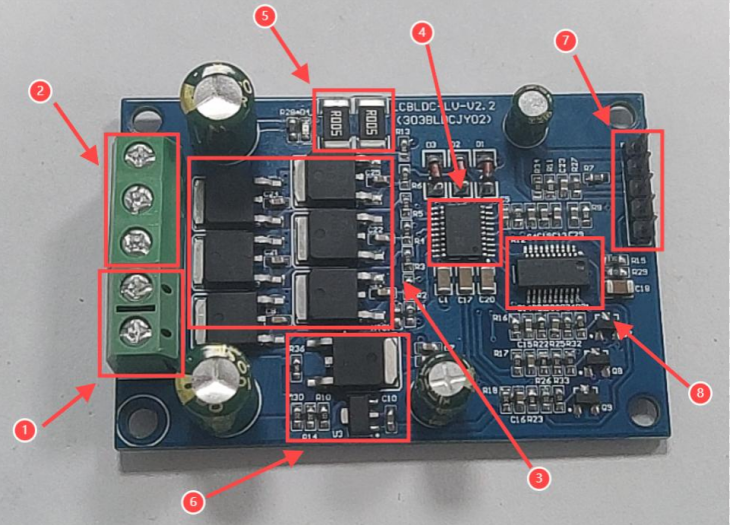

- układy sterujące:
➡️ NMOS: JY09M
➡️ bramka sterująca: FD6288T
➡️ stabilizator napięcia: LM317 + 78L05
➡️ rezystor pomiarowy: 5MR
- funkcje:
➡️ szeroki zakres napięcia wejściowego (12-37V) – dostosowanie do różnych źródeł zasilania
➡️ wysoka wydajność prądowa (do 5A) – elastyczna kontrola natężenia prądu
➡️ płynna regulacja prędkości – potencjometr umożliwia precyzyjne sterowanie
➡️ zabezpieczenia: przeciążeniowe, temperaturowe i blokady rotora
➡️ efektywna technologia SPWM – optymalizuje pracę silnika i poprawia wydajność - wymiary: 42 × 63 mm
- waga: 19g
.png){kind=small}

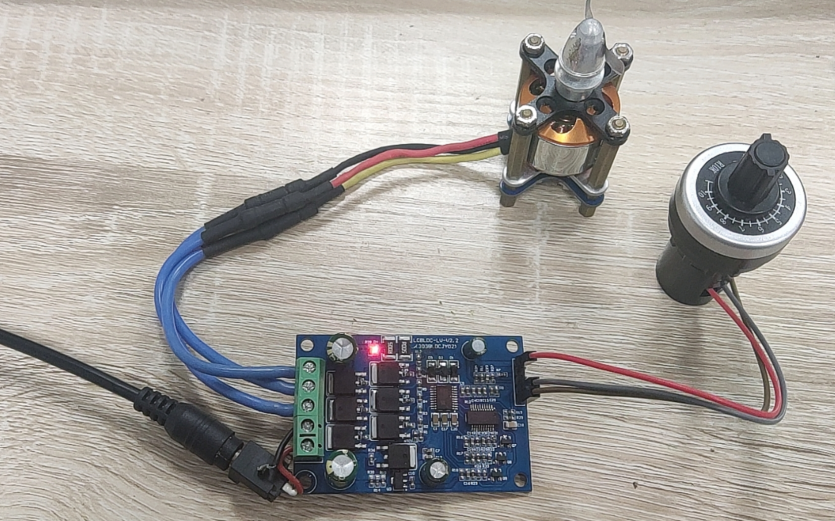

Instrukcja użytkowania:
1. Podłącz zasilanie do sterownika (DC 12-37V).
2. Podłącz potencjometr (5V - VR - GND), ustawiając go początkowo na najniższą wartość.
3. Podłącz trzy przewody silnika bezszczotkowego (dowolna kolejność, zmiana dwóch przewodów zmienia kierunek obrotów).
4. Powoli obracaj potencjometr zgodnie z ruchem wskazówek zegara, aby uruchomić silnik.
.png)
Uwaga:
1. Unikaj uruchamiania silnika pod pełnym obciążeniem i wysokim napięciem, aby nie uszkodzić tranzystora mocy.
2. Zaleca się dodanie bezpiecznika w obwodzie zasilania, aby uniknąć trwałych uszkodzeń układu.
3. Nie podłączaj silników o napięciu i mocy niezgodnej ze specyfikacją, ponieważ może to doprowadzić do uszkodzenia sterownika.
