Moduł sterownika silnika bezszczotkowego JY01 DC 12-37V
Czas wysyłki: 24 godziny
Koszt wysyłki: od 11,99 zł
Numer katalogowy: LCT-270
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
Moduł sterownika silnika bezszczotkowego JY01 DC 12-37V

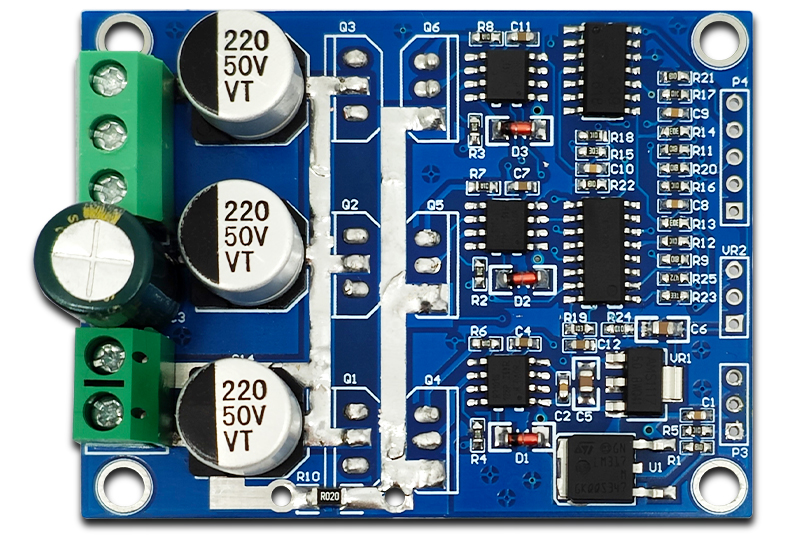

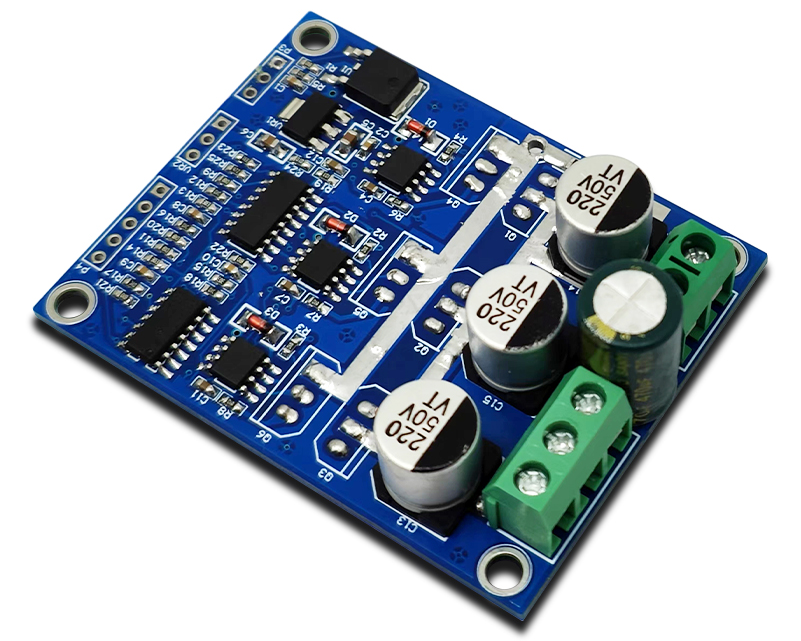

Moduł LC JY01 to zaawansowana płytka sterująca do trójfazowych silników bezszczotkowych z czujnikami Halla. Opiera się na układzie JY01 oraz IR2101s, zapewniając precyzyjne i stabilne sterowanie. Obsługuje tryb SPWM, umożliwia regulację prędkości przez potencjometr oraz sterowanie kierunkiem obrotów. Posiada wbudowane zabezpieczenia przed przeciążeniem i przegrzaniem, zapewniające bezpieczną pracę silnika.
.png) |
.png) |
.png) |
Dane techniczne:
- mikrokontroler: JY01
- zasilanie: DC 12-37V
- maksymalny prąd wyjściowy: 5A
- sterowanie:
➡️ piny do sterowania kierunkiem obrotów

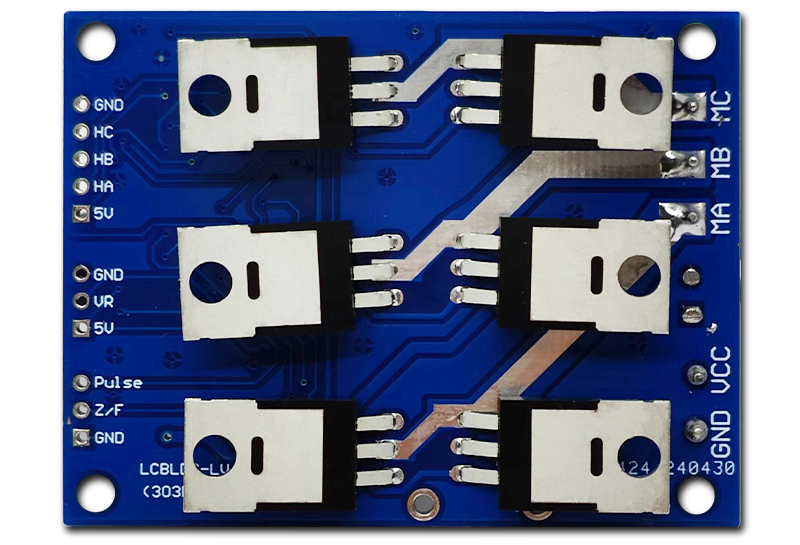

- wejście sygnału Hall: HA, HB, HC
- wyjście silnika:
➡️ dowolna kolejność podłączenia przewodów, zmiana dwóch przewodów zmienia kierunek obrotów

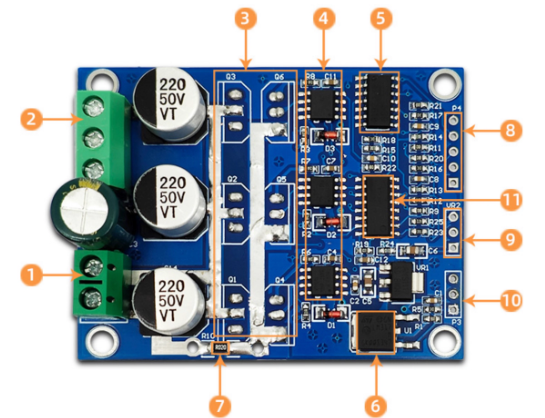

- układy sterujące:
➡️ bramka sterująca: IR2101s
➡️ komparator: LM339
➡️ stabilizator napięcia: LM317
➡️ rezystor pomiarowy: 20MR
- funkcje:
➡️ szeroki zakres napięcia wejściowego (12-37V) – dostosowanie do różnych źródeł zasilania
➡️ obsługa silników bezszczotkowych z czujnikami Halla – precyzyjna kontrola prędkości i kierunku
➡️ płynna regulacja prędkości – potencjometr umożliwia precyzyjne sterowanie
➡️ zabezpieczenia: przeciążeniowe i temperaturowe

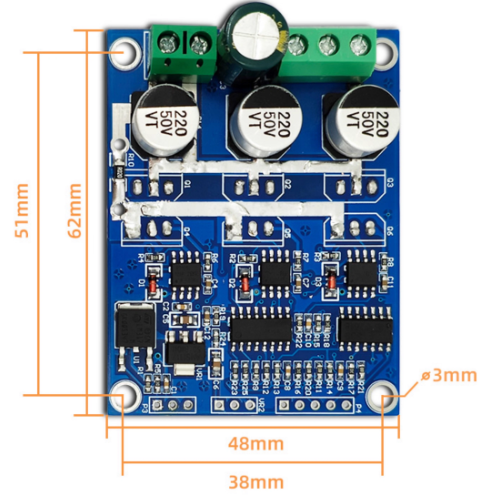

➡️ efektywna technologia SPWM – optymalizuje pracę silnika i poprawia wydajność - wymiary: 48 × 62 mm
- waga: 34g
.png)

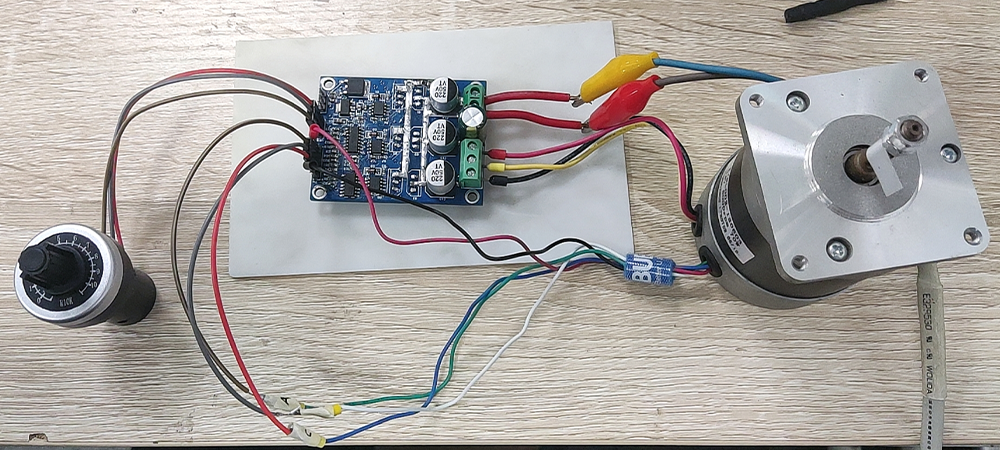

Instrukcja użytkowania:
1. Podłącz zasilanie do sterownika (DC 12-37V).
2. Podłącz potencjometr i ustaw go początkowo na najniższą wartość, aby uniknąć przypadkowego uruchomienia silnika.
3. Podłącz trzy przewody silnika bezszczotkowego (dowolna kolejność, zmiana dwóch przewodów zmienia kierunek obrotów).
4. Podłącz sygnały Hall (HA, HB, HC).
5. Powoli obracaj potencjometr zgodnie z ruchem wskazówek zegara, aby uruchomić silnik.
.png)
Uwaga:
- Nie uruchamiaj silnika pod pełnym obciążeniem i wysokim napięciem, aby uniknąć uszkodzenia tranzystorów mocy.
- Dodaj bezpiecznik w obwodzie zasilania, aby zabezpieczyć układ przed przepięciami.
- Nie podłączaj silników o parametrach znacznie różniących się od specyfikacji sterownika, aby uniknąć uszkodzeń.
- Pierwsze uruchomienie przeprowadzaj przy niskim napięciu (20V), a dopiero po weryfikacji działania zwiększaj napięcie i prąd.
