Moduł sterownika diod RGB LED
Moduł sterownika diod RGB LED
Moduł sterownika diod RGB LED
Moduł sterownika diod RGB LED
Moduł sterownika diod RGB LED
Moduł sterownika diod RGB LED

Moduł sterownika diod RGB LED

Dostępność: Dostępny

Koszt wysyłki: od 11,99 zł

Numer katalogowy: LCT-144

Stan magazynowy:

Cena brutto: 29,49 zł

Cena netto: 23,98 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

Moduł sterownika diod RGB LED
Moduł sterownika PWM diod RGB LED

Moduł sterownika PWM diod RGB LED



  • na płytce mikrokontroler sterujący
  • na płytce tranzystory sterujące MOSFET (odpowiednio sterują trójkolorową dioda LED RGB)
  • dioda LED sygnalizująca zasilanie
  • przycisk RESET
  • napięcie zasilania 3,3V - 5,0V
  • złącze zasilania ARK-2 śrubowe do przykręcenia przewodów (terminal block)
  • złącze wyjściowe R G B ARK-2 x2szt. śrubowe do przykręcenia przewodów (terminal block)
  • wymiary płytki 37,2mm x 22,5mm





protokół transmisji:


LED panel default communication baud rate: 9600 BPS
The LED panel communication protocol
Data (1) - startup logo (the default is 0 x1f)
Data (2) - channel number (1: red, 2: green, 3: blue)
Data (3) - brightness value (0-100%)
Data (4) - check code (the sum of the top three data)
Ex. :
Set to auto lamp: 1f 00 00 1f
The red lamp 1% brightness: 1f 01 01 21
The red lamp 50% brightness: 1f 01 32 52
The red lamp 99% brightness: 1f 01 63 83
Set the green light 1% brightness: 1f 02 01 22
Set the green light 50% brightness: 1f 02 32 53
Set the green light 99% brightness: 1f 02 63 84
Set the blue light 1% brightness: 1f 03 01 23
Set the blue light 50% brightness: 1f 03 32 54
Set the blue light 99% brightness: 1f 03 63 85





strona producenta modułu rozwojowego: http://www.chinalctech.com/index.php?_m=mod_product&_a=view&p_id=1033

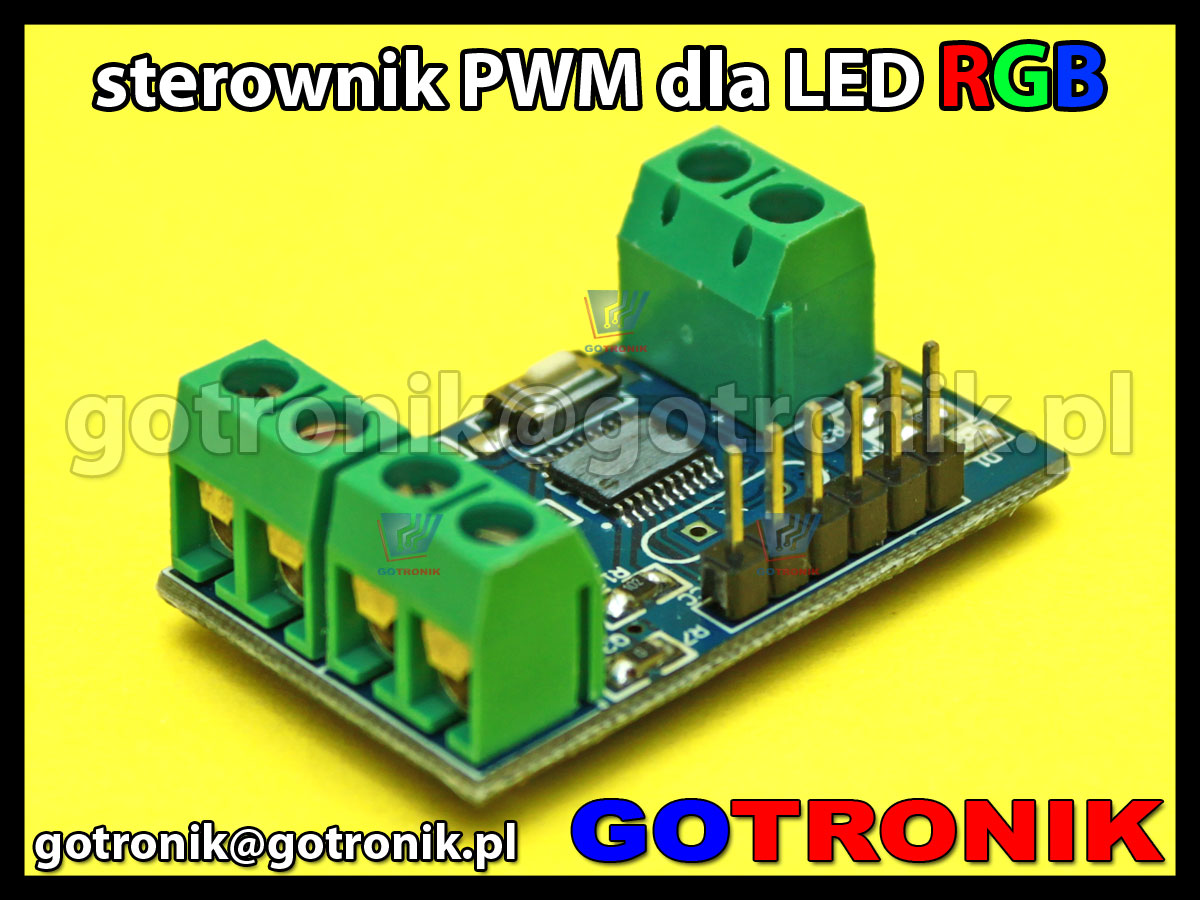

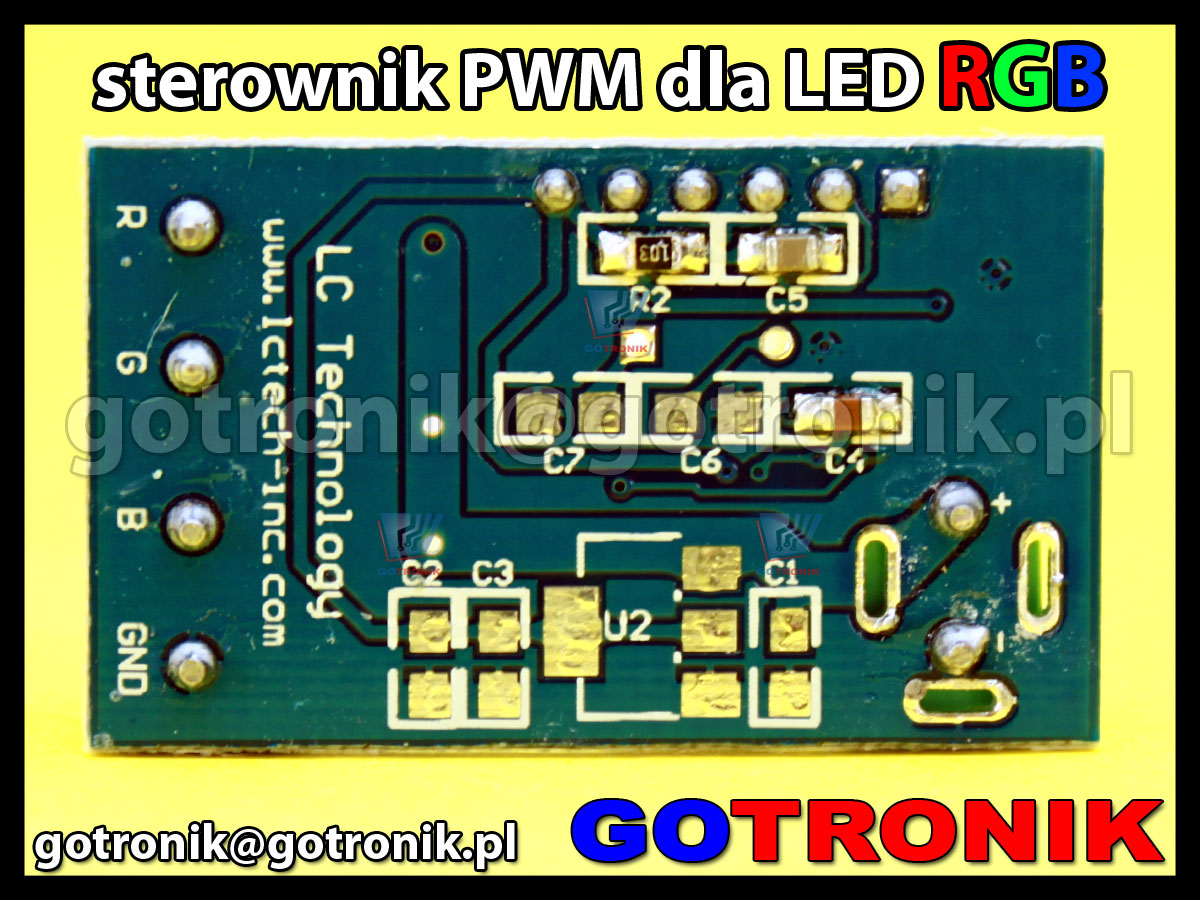

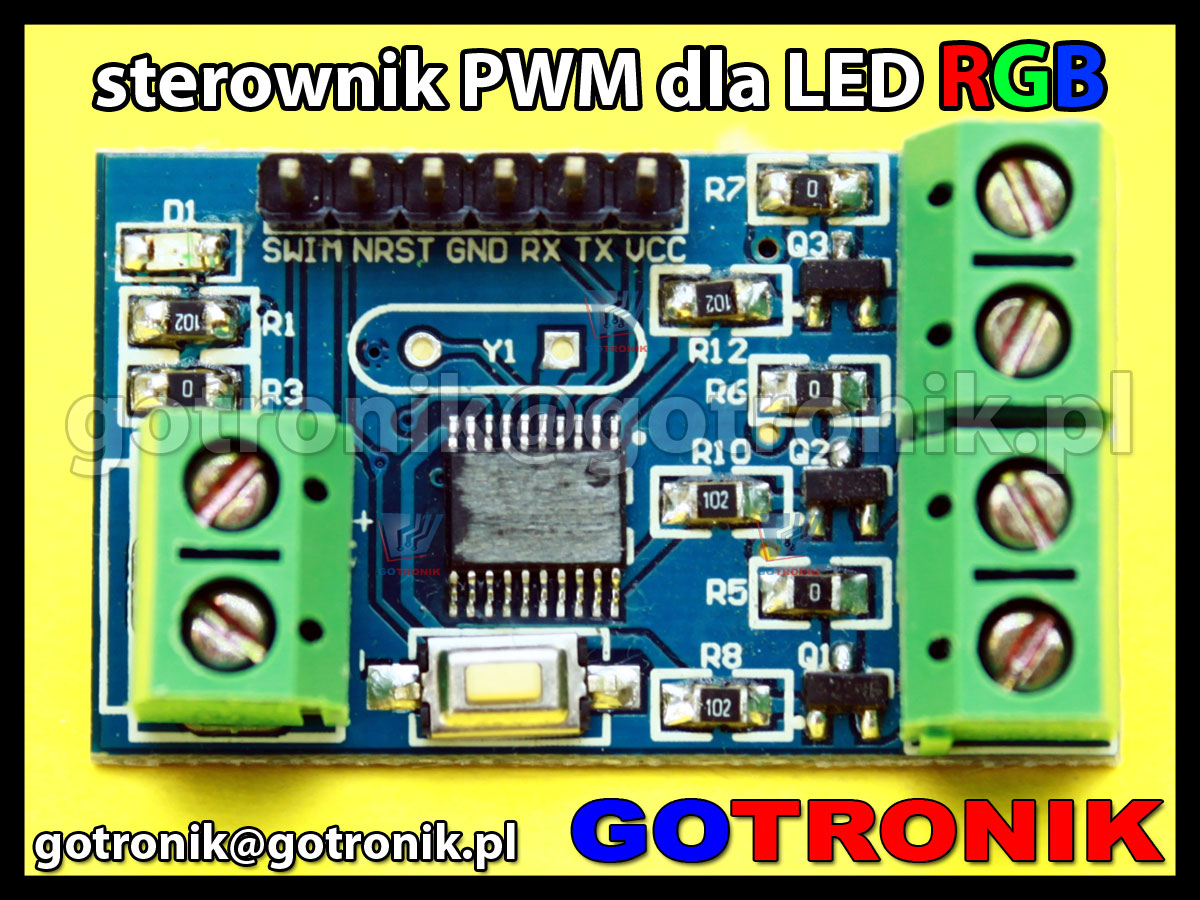

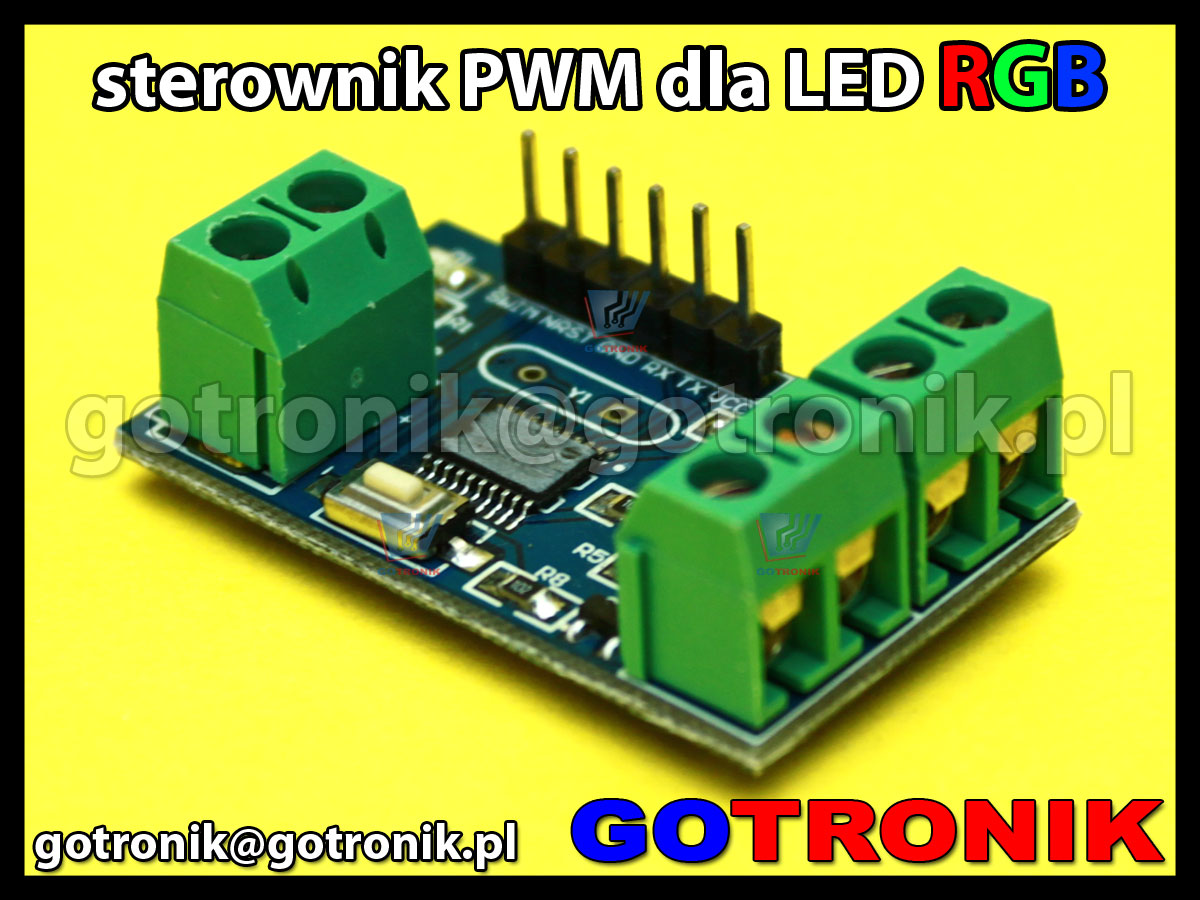

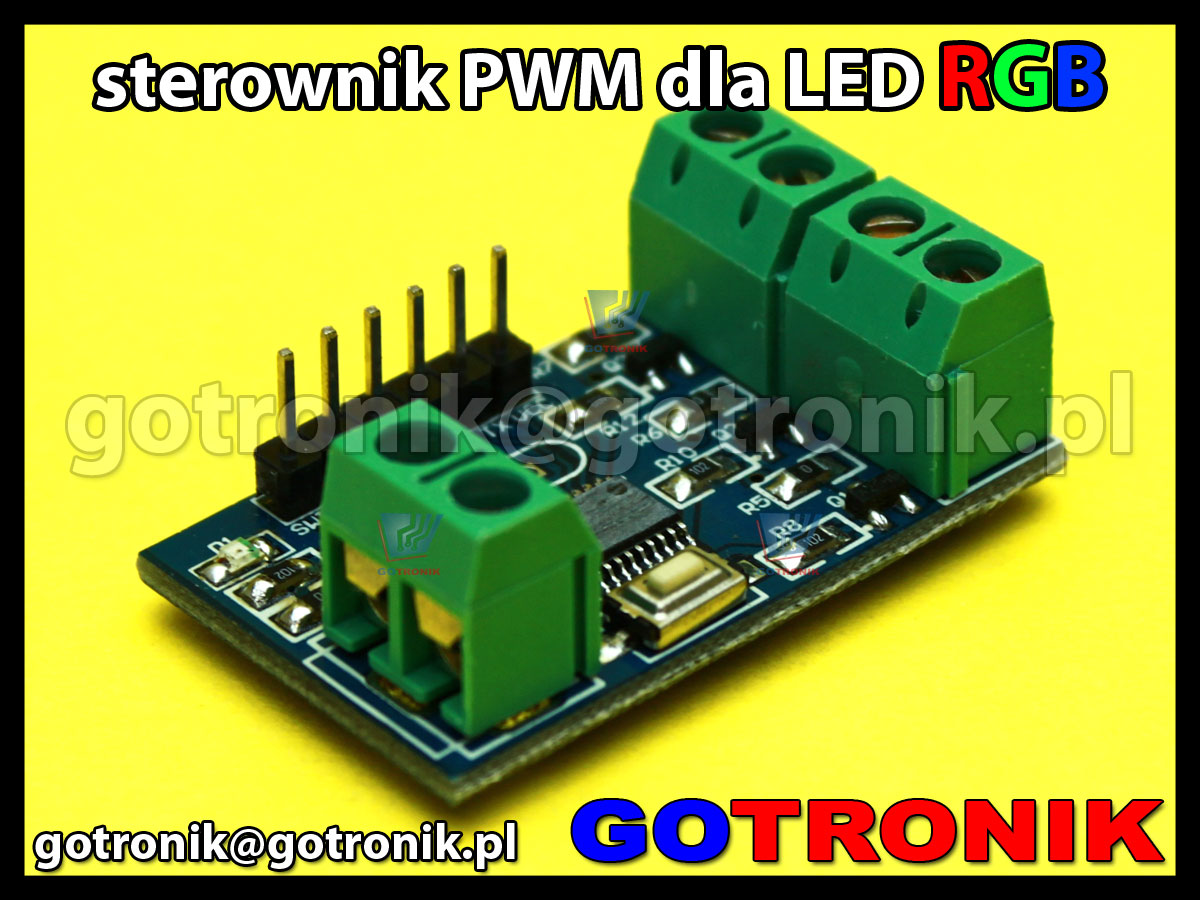

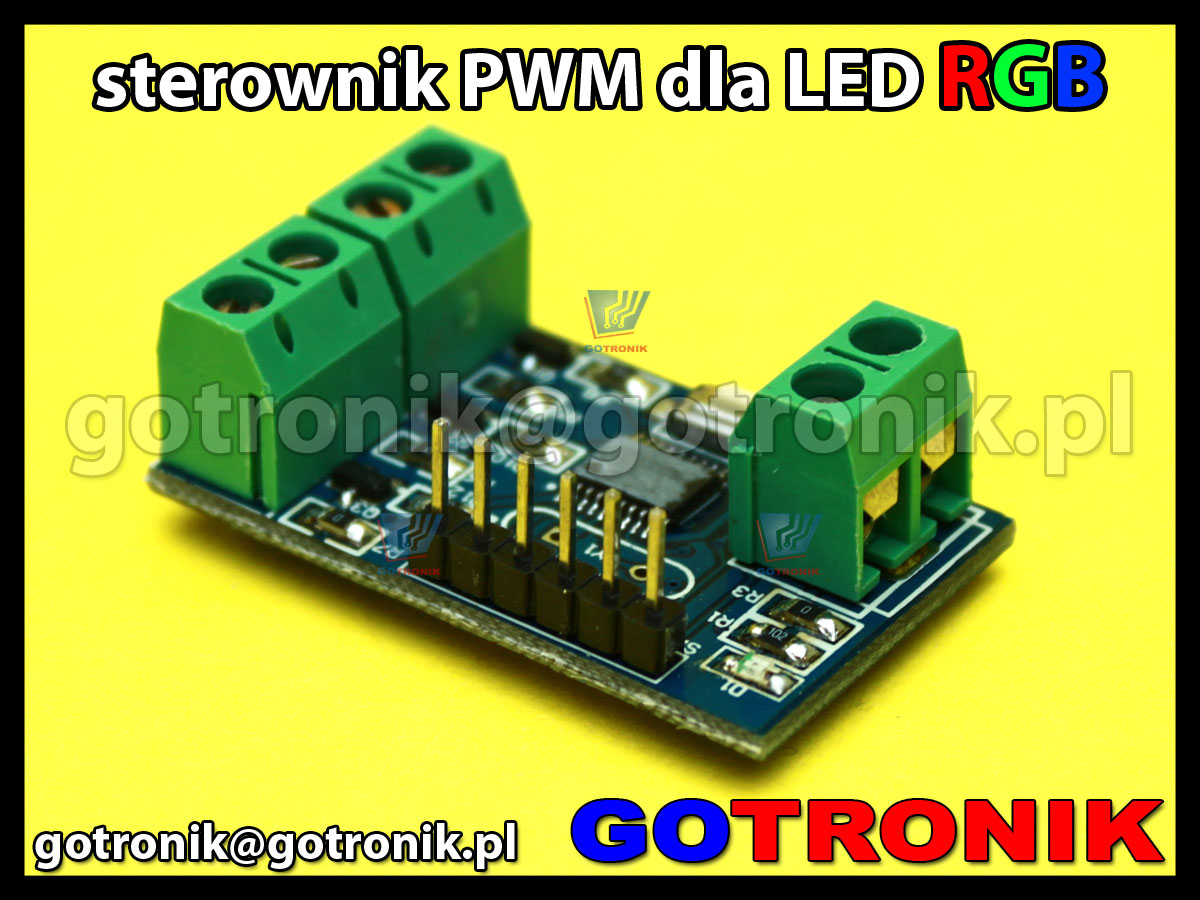

zdjęcia:

Moduł sterownika PWM diod RGB LED  Moduł sterownika PWM diod RGB LED  Moduł sterownika PWM diod RGB LED
Moduł sterownika PWM diod RGB LED  Moduł sterownika PWM diod RGB LED  Moduł sterownika PWM diod RGB LED

Moduł sterownika PWM diod RGB LED

Moduł sterownika PWM diod RGB LED

Moduł sterownika PWM diod RGB LED

Moduł sterownika PWM diod RGB LED

Moduł sterownika PWM diod RGB LED

Moduł sterownika PWM diod RGB LED
