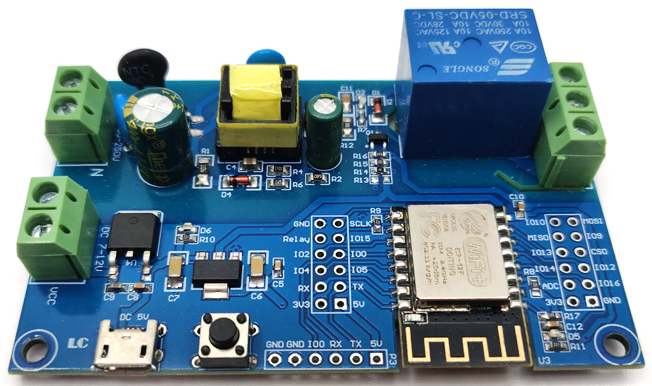

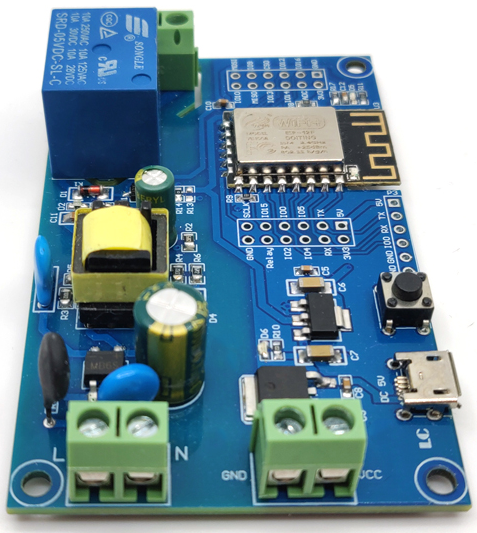

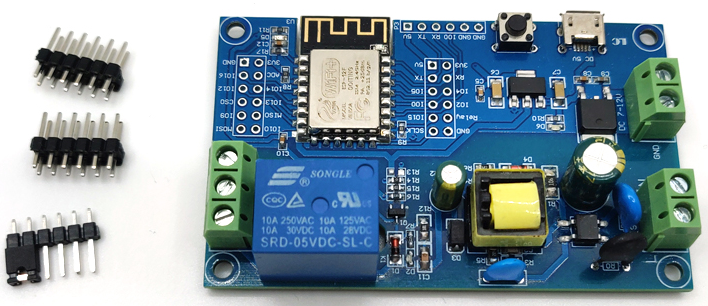

Moduł przekaźnika WiFi ESP8266 to wielofunkcyjna płytka sterująca z wbudowanym układem ESP-12F (ESP8266) oraz zintegrowanym zasilaczem AC/DC 90-250V, umożliwiająca sterowanie urządzeniami elektrycznymi przez sieć WiFi. Dzięki obsłudze interfejsu UART oraz kompatybilności z Arduino IDE i Eclipse, moduł jest doskonałym rozwiązaniem dla projektów IoT, automatyzacji budynkowej oraz inteligentnych systemów sterowania.

Moduł oferuje trzy opcje zasilania:
✔ AC 90-250V – możliwość bezpośredniego podłączenia do sieci elektrycznej
✔ DC 7-12V – alternatywne zasilanie przez złącze VCC/GND
✔ USB 5V – możliwość podłączenia zasilania przez port micro USB

Wbudowany przekaźnik 5V pozwala na sterowanie obciążeniem do 250V AC lub 30V DC, co umożliwia bezpieczne sterowanie urządzeniami elektrycznymi.

Dane techniczne:

• procesor: ESP-12F WiFi (ESP8266)
• pamięć: 4MB Flash
• zasilanie: AC 90-250V / DC 7-12V / USB 5V
• przekaźnik: 5V, obsługuje AC 250V / DC 30V
• interfejsy:

➡ GPIO, UART
➡ Wejście USB (zasilanie 5V)
➡ Wejście DC 7-12V
➡ Przekaźnik COM, NO, NC
➡ Programowalne piny GPIO

• wskaźniki LED:

➡ dioda zasilania
➡ programowalna dioda LED
➡ wskaźnik stanu przekaźnika

• obsługa systemu: Arduino IDE, Eclipse

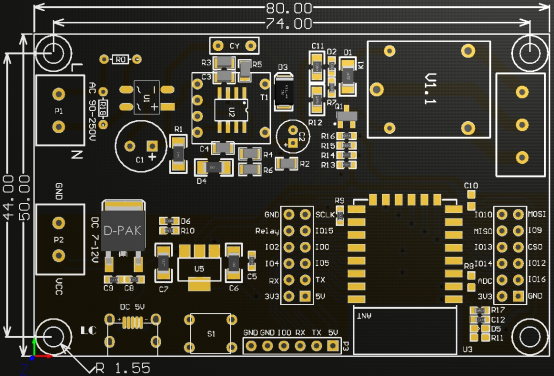

• wymiary: 80 × 50 mm
• zastosowanie: inteligentne sterowanie domem, automatyka przemysłowa, systemy IoT, zdalne sterowanie przez WiFi
• waga: 34g

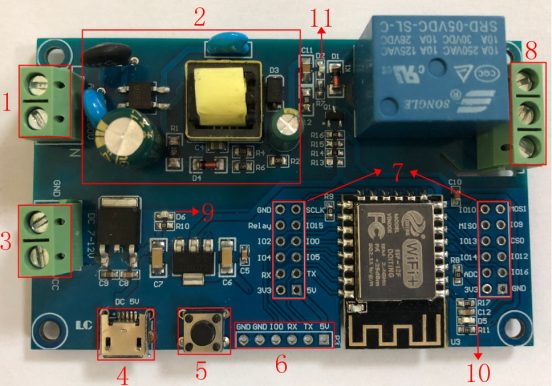

1. L, N: Zasilanie AC 90-250V
2. Moduł przetwornicy AC/DC 5V – konwersja napięcia AC 90-250V na DC 5V
⚠ Uwaga: Podczas korzystania z zasilania sieciowego nie dotykać ręką tego obszaru!

3. VCC, GND: Zasilanie DC 7-12V
4/ Micro USB: Zasilanie DC 5V przez port USB
