Moduł optoizolatora PLC na szynę DIN
Czas wysyłki: 24 godziny
Koszt wysyłki: od 11,99 zł
Numer katalogowy: BTE-900
Kod producenta: SV-5A1R4P-N AL-ZARD
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
Moduł optoizolatora PLC na szynę DIN
dane techniczne:
Moduł optoizolatora stosowany jest głównie do odseparowania jednej części układu od drugiej. Zazwyczaj jest to sekcja wysokonapięciowa oraz niskonapięciowe. Wykorzystywany jest do elektroniki analogowej jak i cyfrowej. Moduł ten może być z powodzeniem używany w sterownikach PLC jak i mikrokontrolerach podczas pracy z układami wysokonapięciowymi. Działanie optoizolatora oparte jest o diodę i fototranzystor, które umieszczone są we wspólnej obudowie. Gdy zasilimy diodę, fototranzystor zaczyna przewodzić. Dzięki temu że nie ma tutaj bezpośredniego połączenia przewodowego uzyskuje się izolację galwaniczną zabezpieczającą jedną sekcję układu od drugiej do napięcia nawet kilku kV.
Optoizolator stosuje się między innymi jako:
Optoizolator stosuje się między innymi jako:
- separacja galwaniczna
- zabezpieczenie mikrokontrolera w pracy z układami wysokonapięciowymi
- zapobieganie zakłóceń elektromagnetycznych przy sterowaniu silnikami
- przełączanie układu bez stosowania przekaźnika którego drgania styków mogłyby mieć wpływ na pracę układu (stany nieustalone)
- zabezpieczenie przed skokami napięcia
- separacja sterowników silników oraz zaworów
- detektor napięcia sieciowego
dane techniczne:
- moduł optoizolatora SV-5A1R4P-N AL-ZARD
- wersja napięciowa: 3,3V
- liczba kanałów: 4 kanały
- obudowana na szynę DIN
Opis:
Sygnał wejściowy jest kompatybilny z PNP oraz NPN, a także zgodny z PLC takich producentów jak: Mitsubishi, Panasonic, Siemens i domowymi PLC.
Napięcie sygnału wejściowego wynosi 3,3V
Zabezpieczenia: Każdy kanał posiada optoizolator aby skutecznie chronić układ sterujący. Jednocześnie posiada diodowy wskaźnik stanu. Wyjście zabezpieczone jest przeciwprzepięciowo (dioda na wyjściu). To samo dotyczy zasilania gdzie zastosowane diodę zabezpieczającą przed odwrotnym podłączeniem
Opis złączy:
Vcc i GND jest to złącze zasilania modułu.
COM jest to wspólne złącze do podłączenia sygnału wejściowego;
Wejścia od 1 do 4 służy do podłączenia sygnału sterującego każdym z kanałów;
O1 -O4 wyjście z modułu jest to wyjście tranzystorowe z otwartym drenem
5. Montaż na szynie DIN35mm
COM - wspólny port wejściowy sygnału
1 - pierwsze sygnał wejściowy
2 - drugie sygnał wejściowy
3 - trzecie sygnał wejściowy
4 - czwarty sygnał wejściowy
+ 24 V - DC + zasilanie
GND - wejście DC (masa)
O1 - pierwszy sygnał wyjściowy
O2 - drugi sygnał wyjściowy
O3 - trzeci sygnał wyjściowy
O4 - czwarty sygnał wyjściowy
Sygnał wejściowy jest kompatybilny z PNP oraz NPN, a także zgodny z PLC takich producentów jak: Mitsubishi, Panasonic, Siemens i domowymi PLC.
Napięcie sygnału wejściowego wynosi 3,3V
Zabezpieczenia: Każdy kanał posiada optoizolator aby skutecznie chronić układ sterujący. Jednocześnie posiada diodowy wskaźnik stanu. Wyjście zabezpieczone jest przeciwprzepięciowo (dioda na wyjściu). To samo dotyczy zasilania gdzie zastosowane diodę zabezpieczającą przed odwrotnym podłączeniem
Opis złączy:
Vcc i GND jest to złącze zasilania modułu.
COM jest to wspólne złącze do podłączenia sygnału wejściowego;
Wejścia od 1 do 4 służy do podłączenia sygnału sterującego każdym z kanałów;
O1 -O4 wyjście z modułu jest to wyjście tranzystorowe z otwartym drenem
5. Montaż na szynie DIN35mm
COM - wspólny port wejściowy sygnału
1 - pierwsze sygnał wejściowy
2 - drugie sygnał wejściowy
3 - trzecie sygnał wejściowy
4 - czwarty sygnał wejściowy
+ 24 V - DC + zasilanie
GND - wejście DC (masa)
O1 - pierwszy sygnał wyjściowy
O2 - drugi sygnał wyjściowy
O3 - trzeci sygnał wyjściowy
O4 - czwarty sygnał wyjściowy

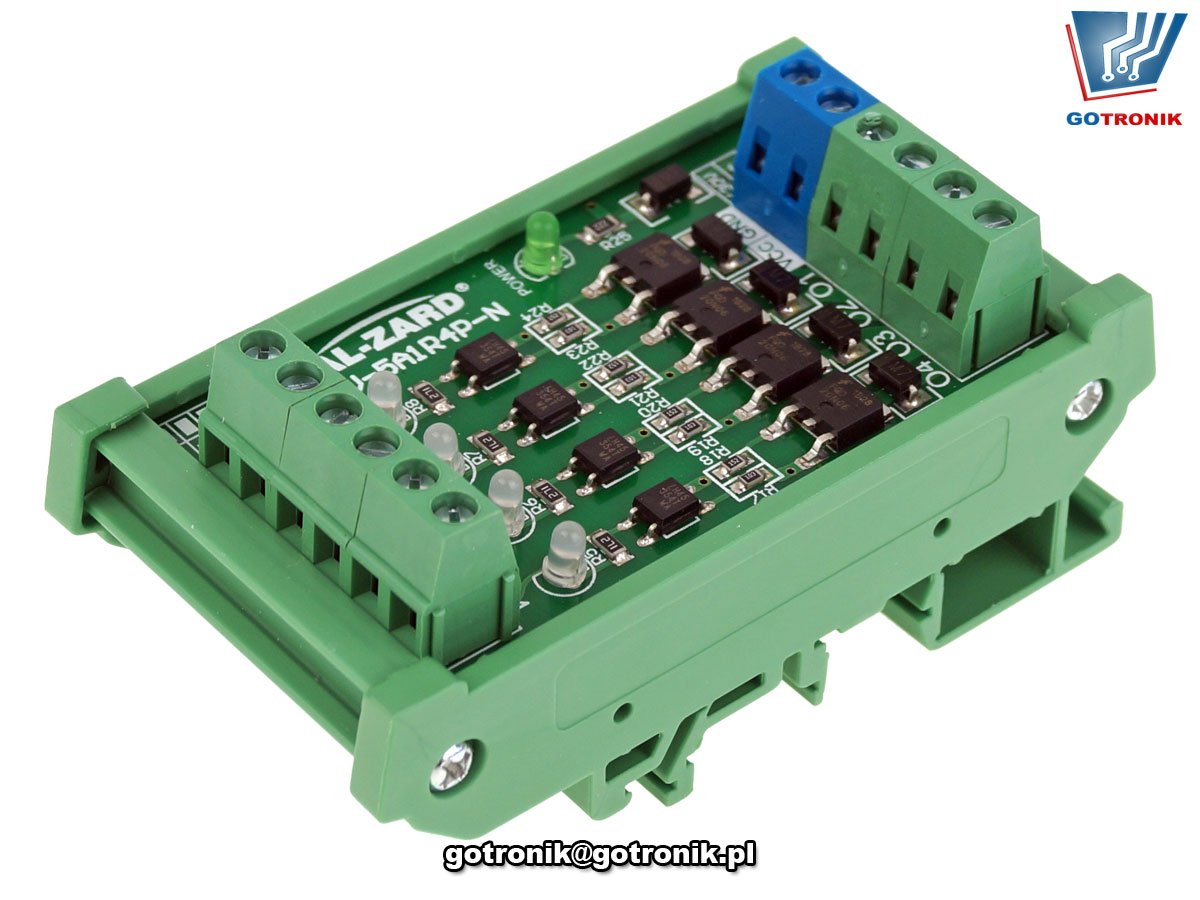

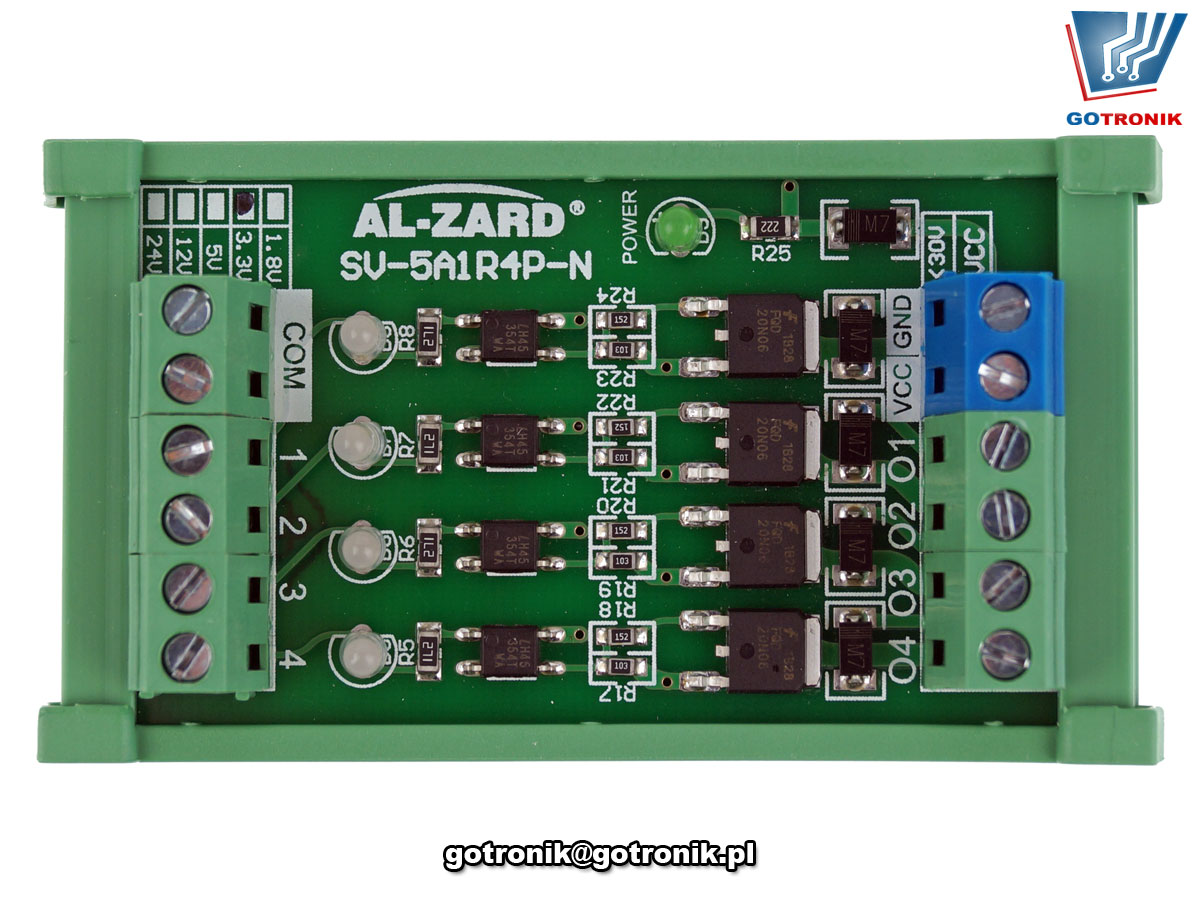

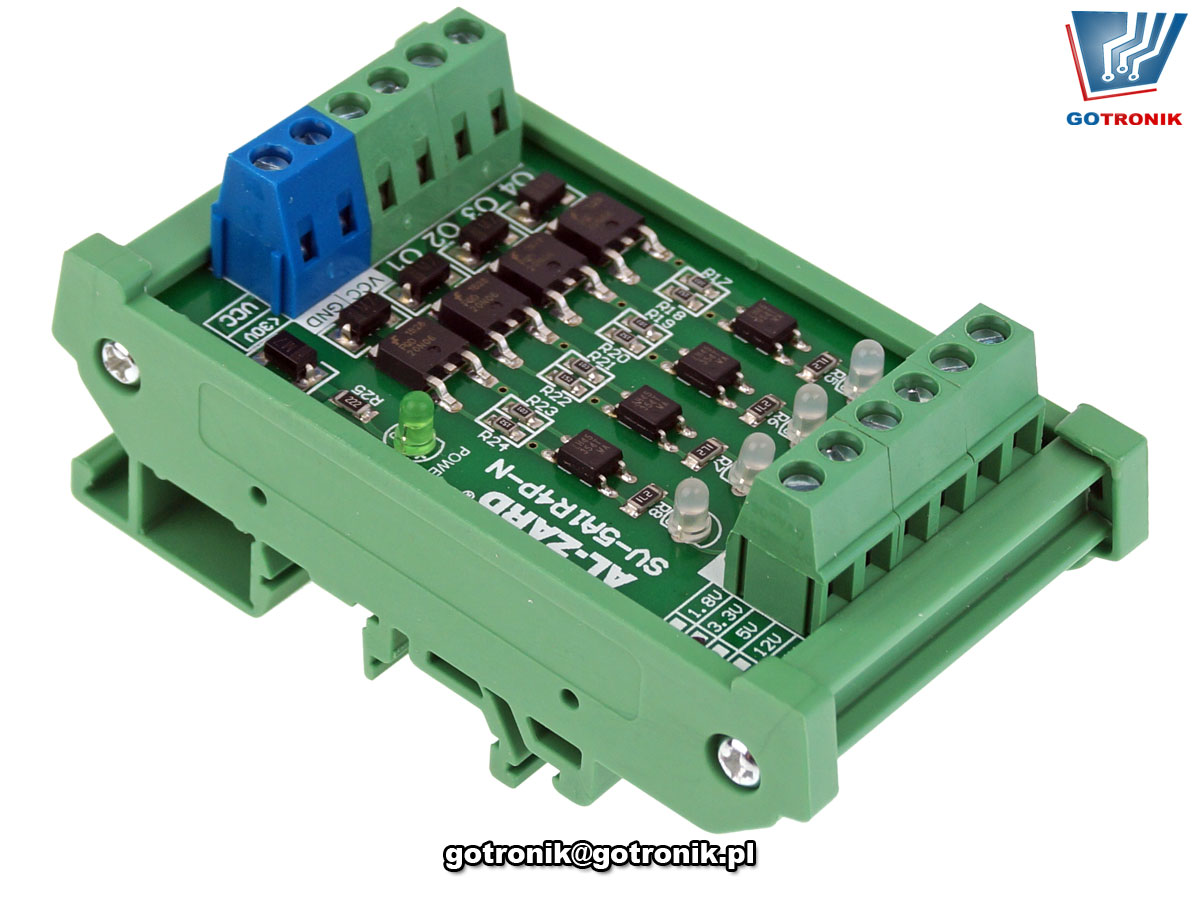

zdjęcia produktu:
