Moduł Ethernet z kontrolerem ENC28J60

Moduł Ethernet z kontrolerem ENC28J60

Dostępność: Dostępny

Koszt wysyłki: od 11,99 zł

Numer katalogowy: ELEK-007

Stan magazynowy:

Cena brutto: 25,96 zł

Cena netto: 21,11 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

Moduł umożliwiający połączenie mikrokontrolerów, zestawów uruchomieniowych (w tym Arduino) z siecią Ethernet. Interfejsem komunikacyjnym jest popularna, cyfrowa magistrala SPI. Na płytce znajduje się gniazdo Ethernet RJ-45 na przewód sieciowy oraz wyprowadzenia goldpin do połączenia z płytką główną. Napięcie zasilania układu 3,3V.

Moduł Ethernet z kontrolerem ENC28J60

moduł Ethernet z kontrolerem ENC28J60 do pracy z mikrokontrolerami AVR, PIC, ARM oraz modułami Arduino.

Moduł oparty na układzie ENC28J60 firmy Michrochip, jest to samodzielny kontroler ethernetowy sterowany za pomocą interfejsu SPI. Moduł umożliwiający połączenie mikrokontrolerów, zestawów uruchomieniowych (w tym Arduino) z siecią Ethernet. Interfejsem komunikacyjnym jest popularna, cyfrowa magistrala SPI. Na płytce znajduje się gniazdo Ethernet RJ-45 na przewód sieciowy oraz wyprowadzenia goldpin do połączenia z płytką główną. Napięcie zasilania układu 3,3V.

moduł Ethernet z kontrolerem ENC28J60 do pracy z mikrokontrolerami AVR, PIC, ARM oraz modułami Arduino.  moduł Ethernet z kontrolerem ENC28J60 do pracy z mikrokontrolerami AVR, PIC, ARM oraz modułami Arduino.  moduł Ethernet z kontrolerem ENC28J60 do pracy z mikrokontrolerami AVR, PIC, ARM oraz modułami Arduino.



Dane techniczne:

  • Chip ENC28J60 firmy Michrochip w obudowie SOP28
  • SPI Interfejs
  • złącze 1x10
  • gniazdo RJ45 z wbudowanym transformatorem
  • dioda LED sygnalizujaca zasilanie
  • napięcie zasilania: +3.3 V

 Moduł oparty na układzie ENC28J60 doskonale nadaje się do pracy z mikrokontrolerami AVR, PIC, ARM oraz modułami Arduino.



moduł Ethernet z kontrolerem ENC28J60 do pracy z mikrokontrolerami AVR, PIC, ARM oraz modułami Arduino.  moduł Ethernet z kontrolerem ENC28J60 do pracy z mikrokontrolerami AVR, PIC, ARM oraz modułami Arduino.  moduł Ethernet z kontrolerem ENC28J60 do pracy z mikrokontrolerami AVR, PIC, ARM oraz modułami Arduino.



Opis wyprowadzeń modułu Ethernet ENC28J60:

Nazwa

Opis

VCC

Napięcie zasilania 3,3V.

GND

Potencjał masy układu.

RESET

Reset układu, aktywowany stanem niski. Domyślnie w stanie wysokim - podciągnięty wewnętrznie do VCC (pull-up). Pin toleruje napięcie 5V.

CS

Chip select - wybór urządzenia magistrali SPI. aktywowany stanem niskim. Domyślnie w stanie wysokim - podciągnięty wewnętrznie do VCC (pull-up). Pin toleruje napięcie 5V.

SCK

Wejście zegarowe magistrali SPI. Pin toleruje napięcie 5V.

SI

Linia danych wejściowych magistrali SPI. Pin toleruje napięcie 5V.

SO

Linia danych wyjściowych magistrali SPI. Pin toleruje napięcie 5V.

CLKOUT

Programowalna linia zegarowa wyjściowa.

WOL

Należy zostawić niepodłączony

INT

Wyjście przerwania wewnętrznego.

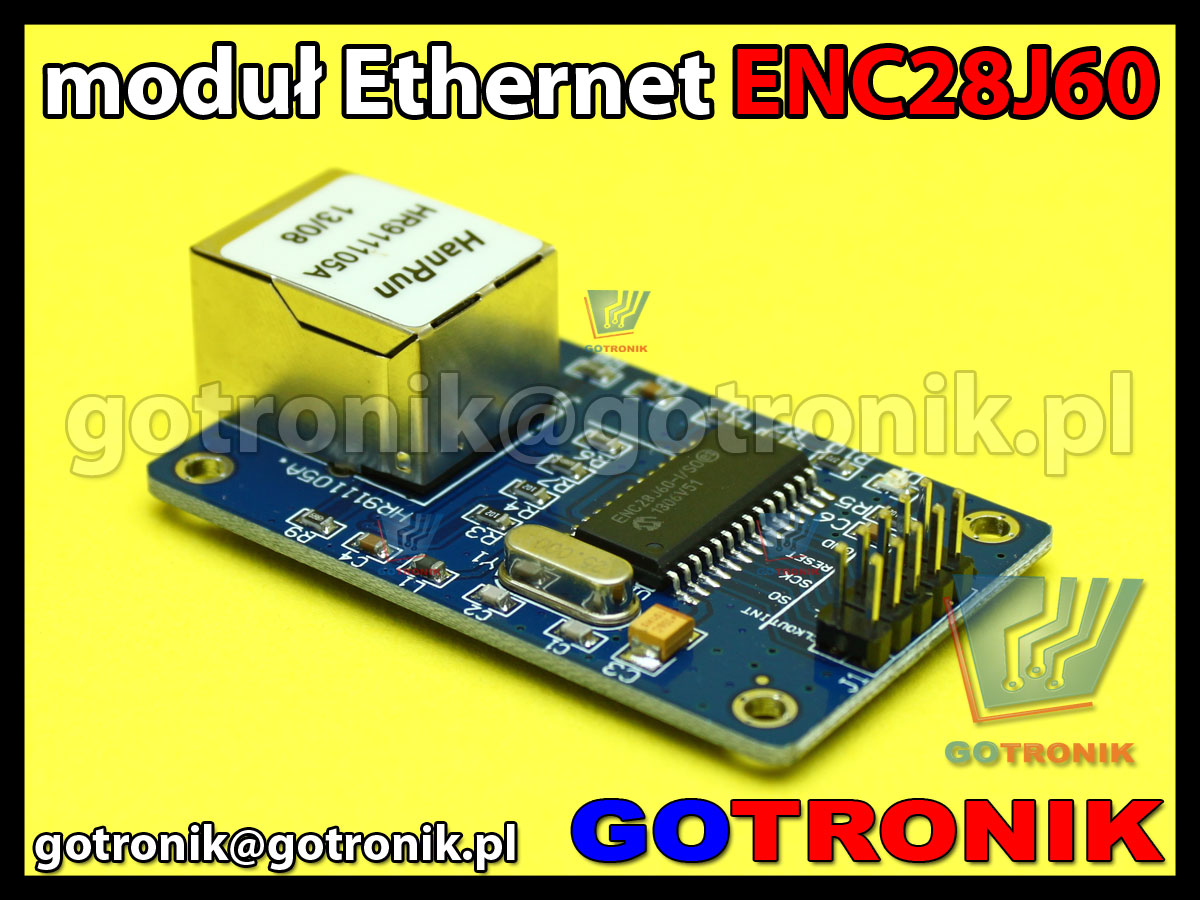

 ENC28J60 kontroler ethernetowy





Zdjęcia:

ENC28J60 kontroler ethernetowyENC28J60 kontroler ethernetowy


moduł Ethernet z kontrolerem ENC28J60 do pracy z mikrokontrolerami AVR, PIC, ARM oraz modułami Arduino.

moduł Ethernet z kontrolerem ENC28J60 do pracy z mikrokontrolerami AVR, PIC, ARM oraz modułami Arduino.

moduł Ethernet z kontrolerem ENC28J60 do pracy z mikrokontrolerami AVR, PIC, ARM oraz modułami Arduino.

moduł Ethernet z kontrolerem ENC28J60 do pracy z mikrokontrolerami AVR, PIC, ARM oraz modułami Arduino.

moduł Ethernet z kontrolerem ENC28J60 do pracy z mikrokontrolerami AVR, PIC, ARM oraz modułami Arduino.

moduł Ethernet z kontrolerem ENC28J60 do pracy z mikrokontrolerami AVR, PIC, ARM oraz modułami Arduino.
