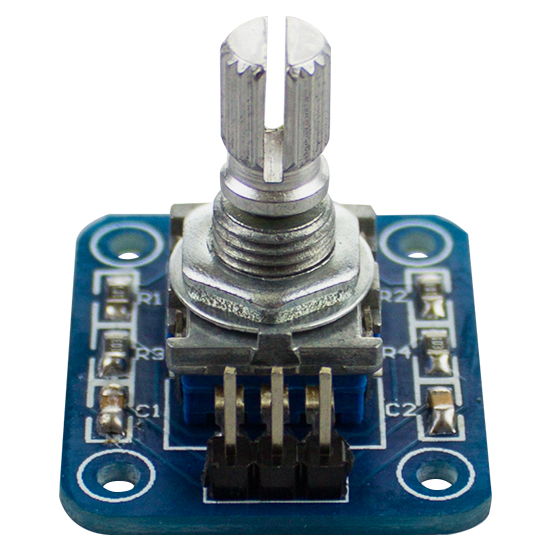

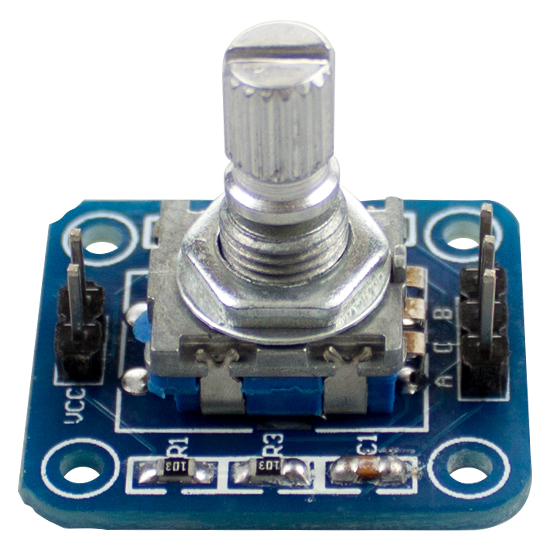

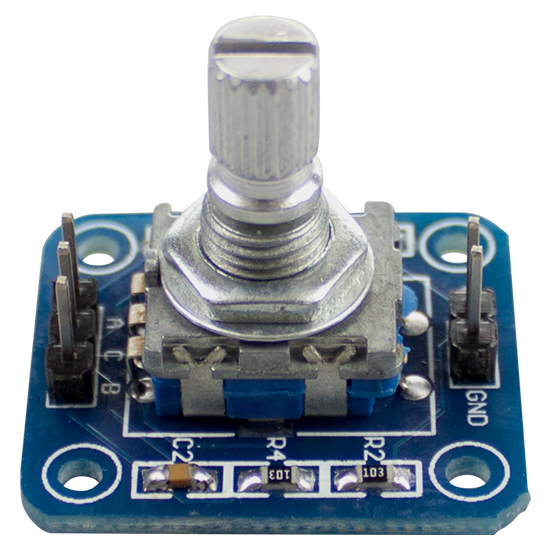

Moduł enkodera obrotowego 360° do Arduino 5V DC do Arduino RaspberryPi
Czas wysyłki: 24 godziny
Koszt wysyłki: od 11,99 zł
Numer katalogowy: LCT-295
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
Moduł enkodera obrotowego 360° do Arduino 5V DC do Arduino RaspberryPi
.png)
Moduł enkodera obrotowego 360° to precyzyjne urządzenie umożliwiające wykrywanie kierunku i prędkości obrotów, stosowane w projektach opartych na Arduino, mikrokontrolerach AVR, STM32 oraz Raspberry Pi. Generuje sygnał kwadraturowy, co pozwala na dokładne określenie pozycji wału oraz kierunku obrotów.
.png) |
.png) |
.png) |
Dane techniczne
- napięcie nominalne: DC 5V
- prąd przewodów sygnałowych A, B: 0.5mA (maks. 5mA, min. 0.5mA)
- prąd przewodu wspólnego: 1mA (maks. 10mA, min. 0.5mA)
- zakres temperatur pracy: -30℃ do +80℃

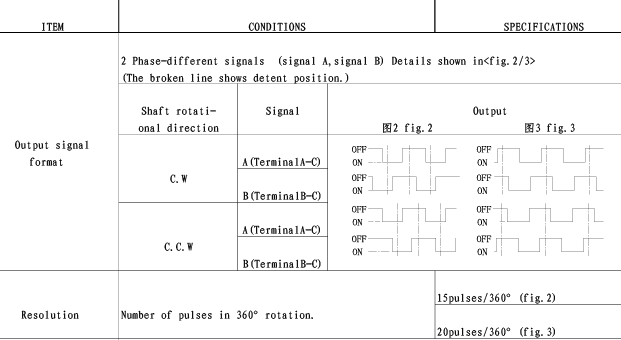

- sygnał wyjściowy:
➡ obrót zgodnie z ruchem wskazówek zegara – faza A wyprzedza fazę B o 90°
➡ obrót przeciwnie do ruchu wskazówek zegara – faza B wyprzedza fazę A o 90°
- wymiary płytki: 27 × 24 mm

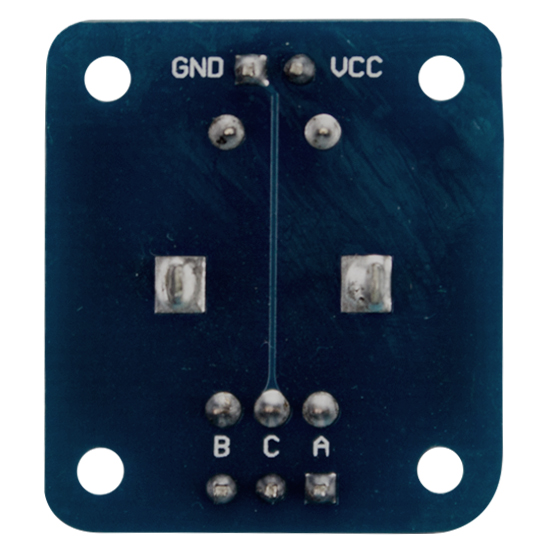

Opis portów
✔ 2P port – zasilanie
➡ VCC – DC 5V
➡ GND – masa
✔ 3P port sygnałowy – wyjścia fazowe
➡ A – sygnał fazy A
➡ B – sygnał fazy B
➡ C (GND) – masa
Funkcje i zastosowanie
✔ detekcja kierunku i prędkości obrotów
✔ precyzyjna regulacja pozycji wału w systemach sterowania
✔ kompatybilność z Arduino, AVR, STM32, Raspberry Pi
✔ obsługa sygnału kwadraturowego dla enkodowania pozycji
✔ zastosowanie w robotyce, sterowaniu silnikami i systemach nawigacji
