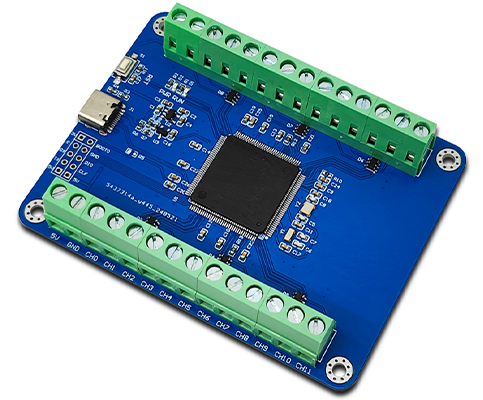

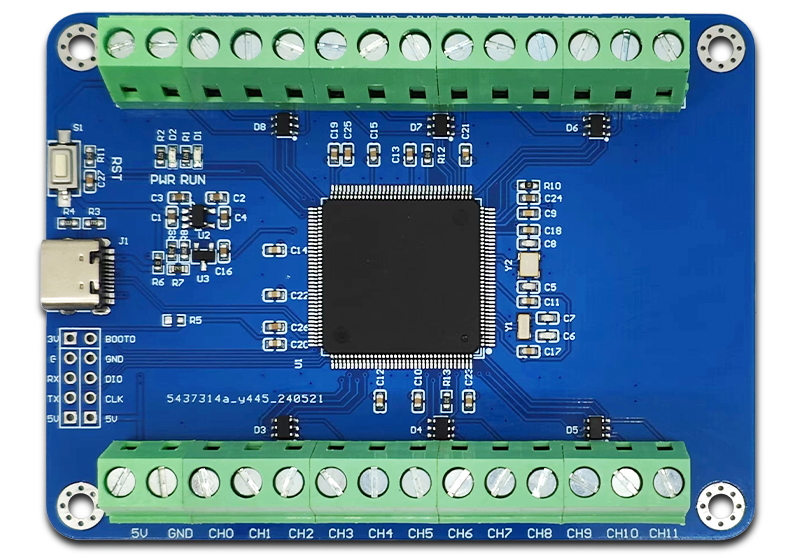

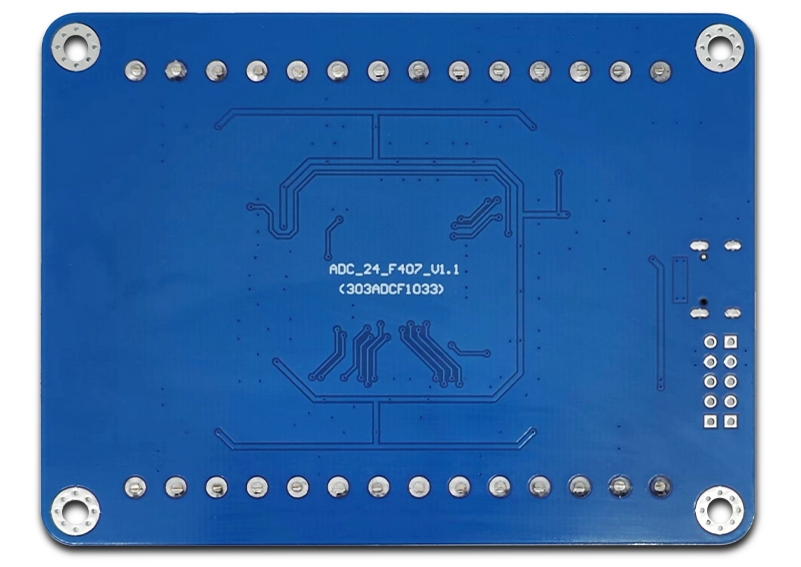

Moduł akwizycji danych ADC 24-kanałowy USB 12-bit STM32F407ZET6
Czas wysyłki: 24 godziny
Koszt wysyłki: od 11,99 zł
Numer katalogowy: LCT-301
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
.png)
Moduł akwizycji danych ADC 24-kanałowy oparty na mikrokontrolerze STM32F407ZET6 umożliwia jednoczesny pomiar napięć na 24 kanałach z 12-bitową rozdzielczością. Każdy port ADC jest zabezpieczony diodami TVS przed przepięciami, a zakres pomiarowy wynosi 0-3V. Moduł oferuje konfigurowalną prędkość próbkowania sterowaną za pomocą komend AT, pozwalając na maksymalną szybkość przesyłu do 10 000 próbek na sekundę. Współpracując z oprogramowaniem Vofa+ dla komputerów PC, umożliwia wizualizację napięcia w czasie rzeczywistym w formie wykresu.
 |
.png) |
Urządzenie posiada wszechstronne opcje komunikacyjne – dane mogą być przesyłane zarówno przez port USB-C w formie przeliczonych wartości napięcia, jak i przez tradycyjny interfejs UART, który przekazuje surowe wartości ADC. Dzięki debugującemu interfejsowi mikrokontrolera użytkownik może rozwijać i aktualizować firmware według własnych potrzeb. Wbudowane diody sygnalizacyjne informują o stanie urządzenia, a klawisz resetu umożliwia szybkie ponowne uruchomienie modułu.
Dane techniczne
- napięcie zasilania: USB-C 5V
- liczba kanałów wejściowych: 24
- zakres napięcia wejściowego: 0-3V
- rozdzielczość: 12-bit (4096 poziomów)
- szybkość próbkowania:
➡ konfigurowalna przez AT-komendy
- zabezpieczenia wejść: TVS (ochrona przed przepięciami)
- interfejsy komunikacyjne:
➡ UART (TX, RX – surowe dane ADC)
- debugowanie: interfejs mikrokontrolera
- diody sygnalizacyjne: czerwona (zasilanie), niebieska (status)
- wymiary: 68 × 90 mm
- masa: 40g

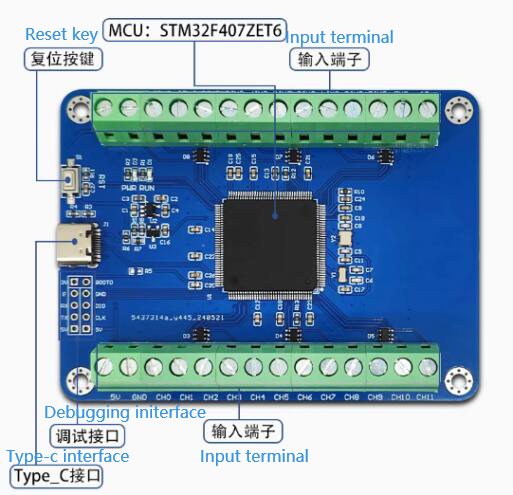

.png)
✔ zasilanie i interfejsy komunikacyjne
➡ GND – masa
➡ USB-C – interfejs zasilania i przesyłu danych
➡ TX, RX – interfejs UART do surowych danych ADC
✔ wejścia pomiarowe
➡ CH0 – CH23 – wejścia ADC
Funkcje i zastosowanie
✔ wielokanałowy pomiar napięcia w czasie rzeczywistym
✔ wizualizacja wyników w oprogramowaniu Vofa+
✔ konfigurowalna prędkość przesyłu danych
✔ przesył napięcia w formacie JustFloat przez USB
✔ możliwość pobrania surowych wartości ADC przez UART
✔ ochrona TVS na wszystkich wejściach
✔ zastosowanie w elektronice pomiarowej, automatyce i przemyśle
