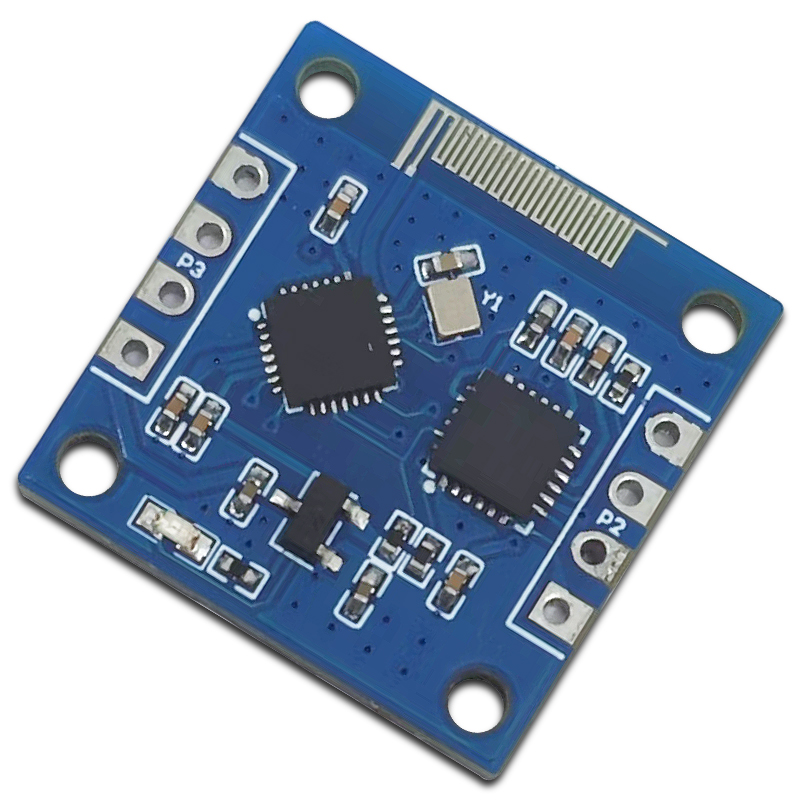

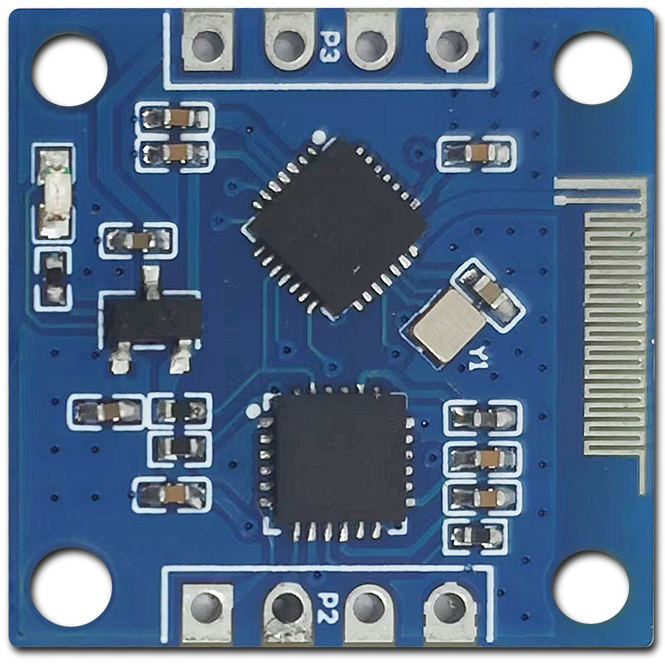

Moduł akcelerometru i żyroskopu MPU6050 z wyjściem szeregowym
Czas wysyłki: 24 godziny
Koszt wysyłki: od 11,99 zł
Numer katalogowy: LCT-274
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
Moduł akcelerometru i żyroskopu MPU6050 z wyjściem szeregowym
Moduł MPU6050 to zaawansowany sensor ruchu, który umożliwia pomiar trójosiowej prędkości kątowej oraz przyspieszenia. Dodatkowy wbudowany DMP (Digital Motion Processor) pozwala na obliczanie kątów nachylenia i orientacji przestrzennej. Moduł przesyła dane w formacie JustFloat poprzez interfejs UART z domyślną prędkością 115200 baud.
Urządzenie obsługuje tryb przewodowy oraz bezprzewodowy przez Bluetooth , co umożliwia zarówno lokalne odczyty, jak i zdalne monitorowanie danych. Dzięki niewielkim rozmiarom i niskiej wadze, moduł znajduje zastosowanie w robotyce, systemach stabilizacji, VR oraz pomiarach dynamicznych.
.png) |
.png) |
Urządzenie obsługuje tryb przewodowy oraz bezprzewodowy przez Bluetooth , co umożliwia zarówno lokalne odczyty, jak i zdalne monitorowanie danych. Dzięki niewielkim rozmiarom i niskiej wadze, moduł znajduje zastosowanie w robotyce, systemach stabilizacji, VR oraz pomiarach dynamicznych.
Dane techniczne
- procesor: MPU6050
- komunikacja: UART (115200 baud), Bluetooth BLE
- częstotliwość próbkowania:
➡️ UART – 50Hz
➡️ Bluetooth – 20Hz (możliwe zakłócenia w sieci)
➡️ Bluetooth – 20Hz (możliwe zakłócenia w sieci)
- zasilanie: 3.3V – 5V DC
- obsługiwane dane:
➡️ przyspieszenie (accX, accY, accZ)
➡️ prędkość kątowa (gryoX, gryoY, gryoZ)
➡️ kąty orientacji (Roll, Pitch, Yaw)
➡️ temperatura sensora
➡️ prędkość kątowa (gryoX, gryoY, gryoZ)
➡️ kąty orientacji (Roll, Pitch, Yaw)
➡️ temperatura sensora
- diody sygnalizacyjne:
➡️ niebieska dioda – stan pracy modułu
➡️ miganie – transmisja danych
.png)
Instrukcja obsługi
1️⃣ Podłączenie do komputera przez UART
1. Podłącz konwerter USB-TTL do komputera.
2. Połącz piny:
4. Po włączeniu zasilania:
1. Pobierz aplikację BLEAssist (wch.cn) na telefon z Androidem.
2. Włącz Bluetooth w telefonie i wyszukaj urządzenie o nazwie MPU6050uBLE.
3. Połącz się (domyślny PIN: 1234).
4. W aplikacji wybierz ostatnią usługę Bluetooth → kliknij strzałkę → odbierz dane.
➡️ miganie – transmisja danych

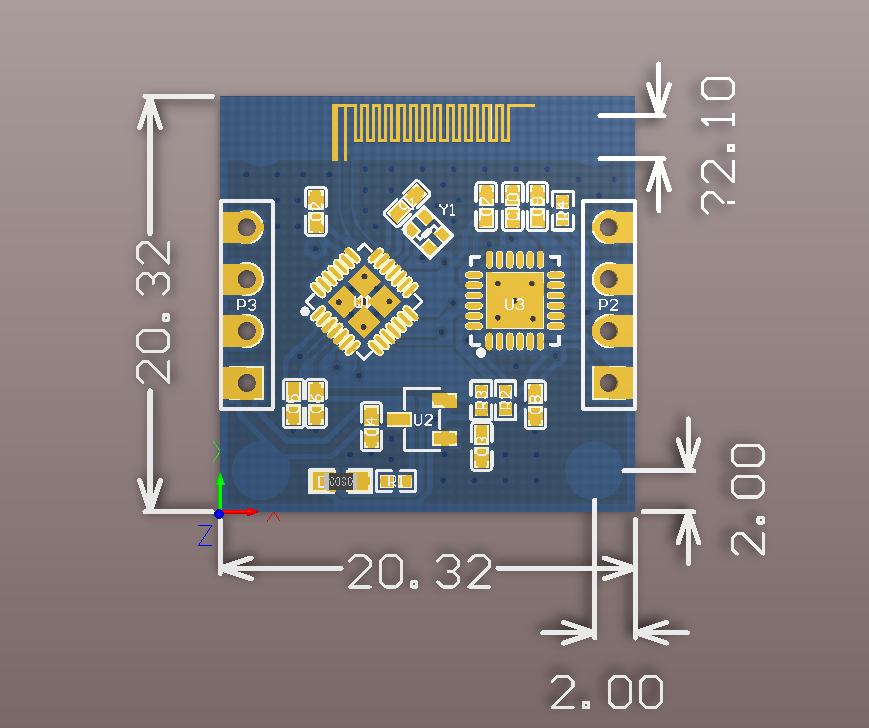

- wymiary: 20 × 20 mm
- waga: 6g
Instrukcja obsługi
1️⃣ Podłączenie do komputera przez UART
1. Podłącz konwerter USB-TTL do komputera.

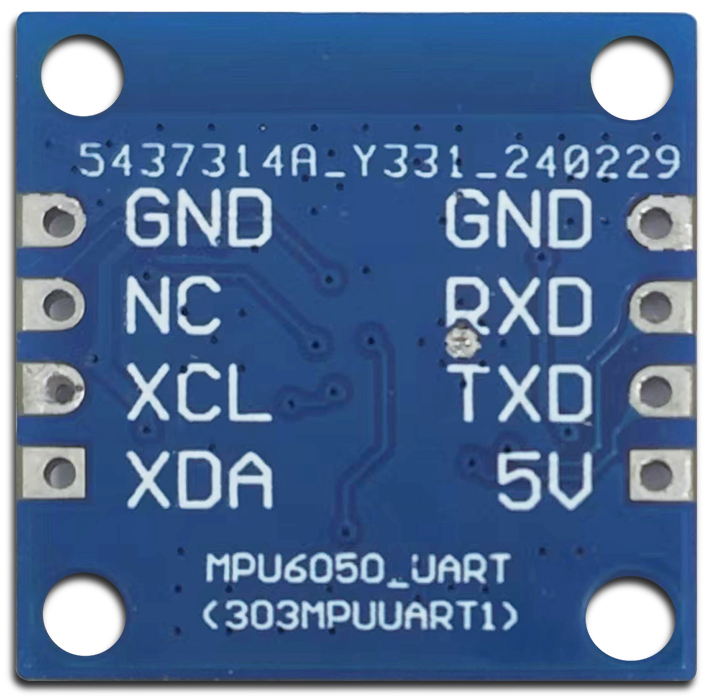

2. Połącz piny:
- TXD modułu → RXD konwertera
- RXD modułu → TXD konwertera
- GND modułu → GND konwertera
- 5V modułu → 5V konwertera
4. Po włączeniu zasilania:
- Dioda niebieska świeci ciągłym światłem (inicjalizacja).
- Dioda zacznie migać, gdy moduł będzie przesyłać dane.
1. Pobierz aplikację BLEAssist (wch.cn) na telefon z Androidem.
2. Włącz Bluetooth w telefonie i wyszukaj urządzenie o nazwie MPU6050uBLE.
3. Połącz się (domyślny PIN: 1234).
4. W aplikacji wybierz ostatnią usługę Bluetooth → kliknij strzałkę → odbierz dane.
