Moduł 9 kanałowego odtwarzacza dźwięku wyzwalany stanem niskim

Moduł 9 kanałowego odtwarzacza dźwięku wyzwalany stanem niskim

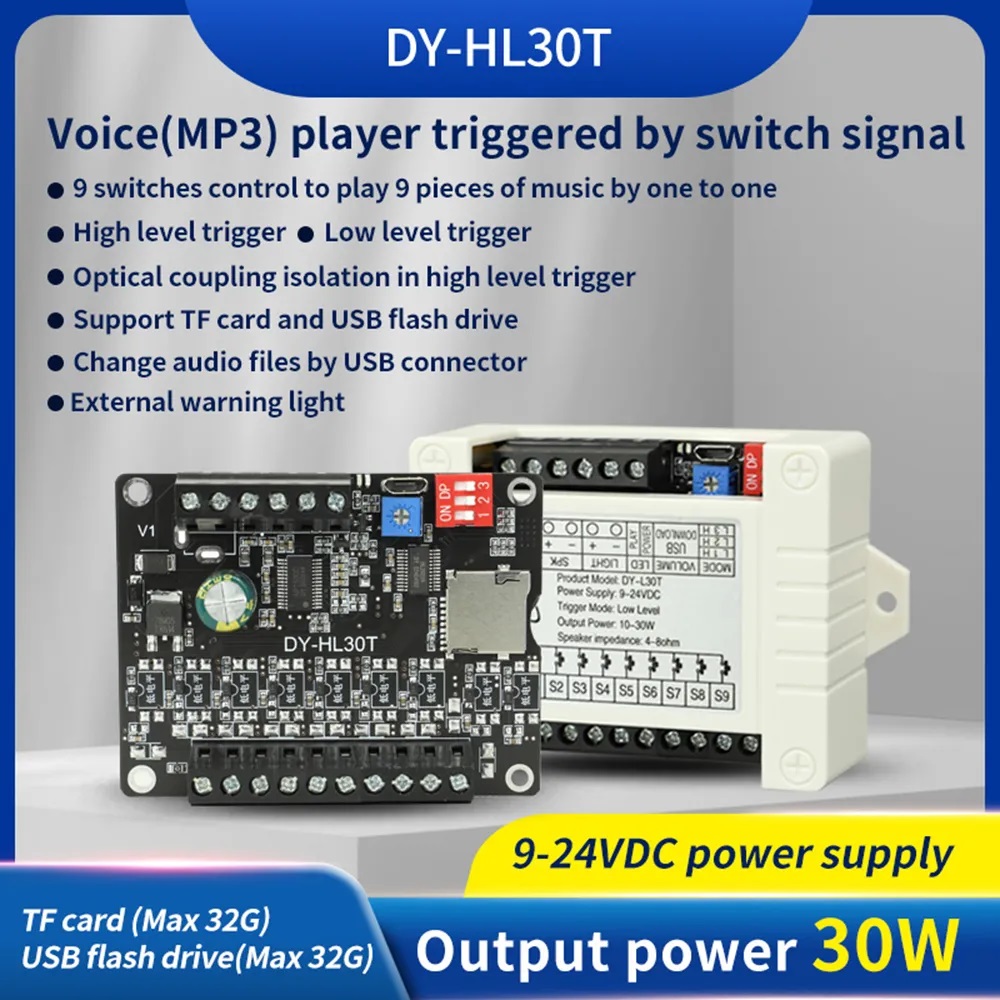

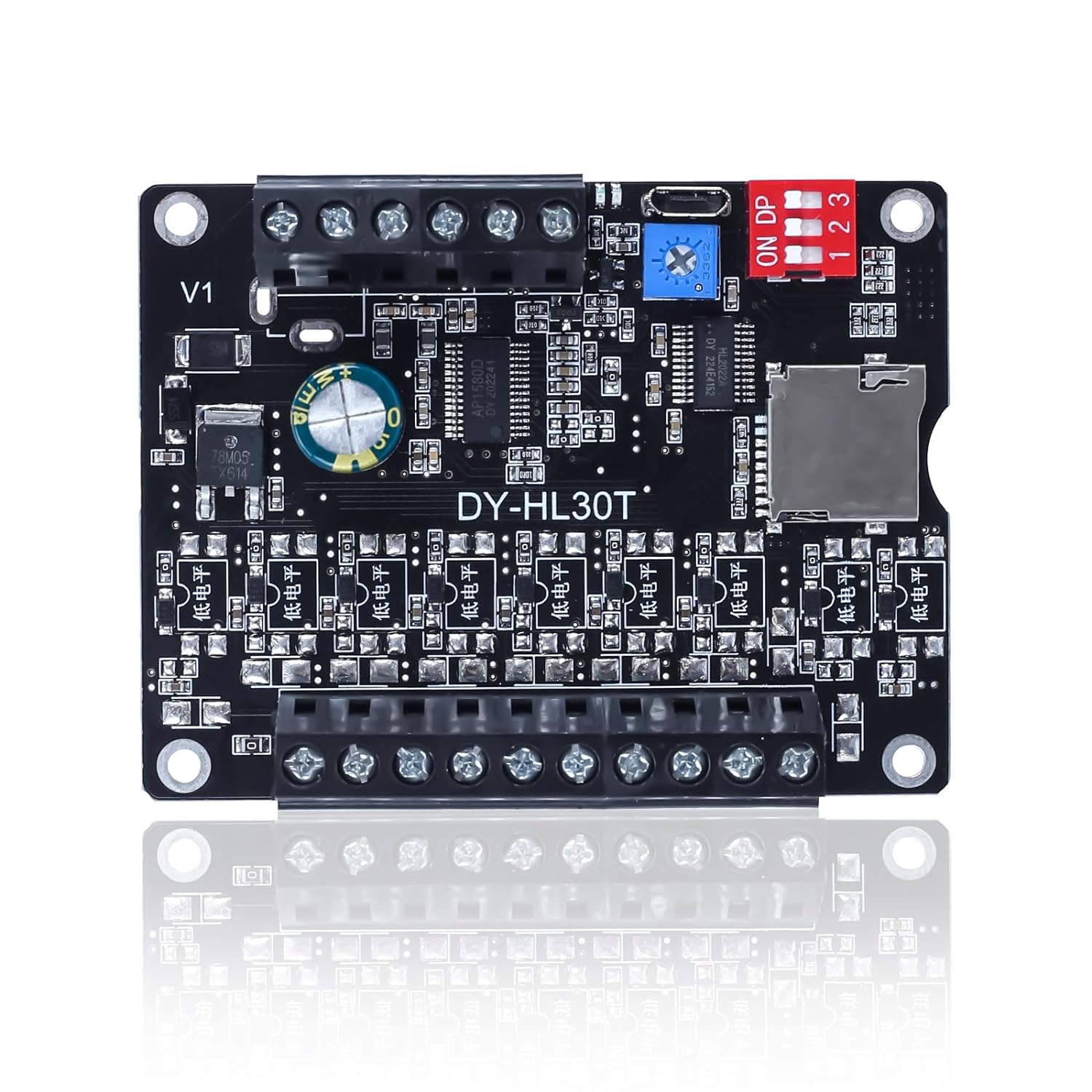

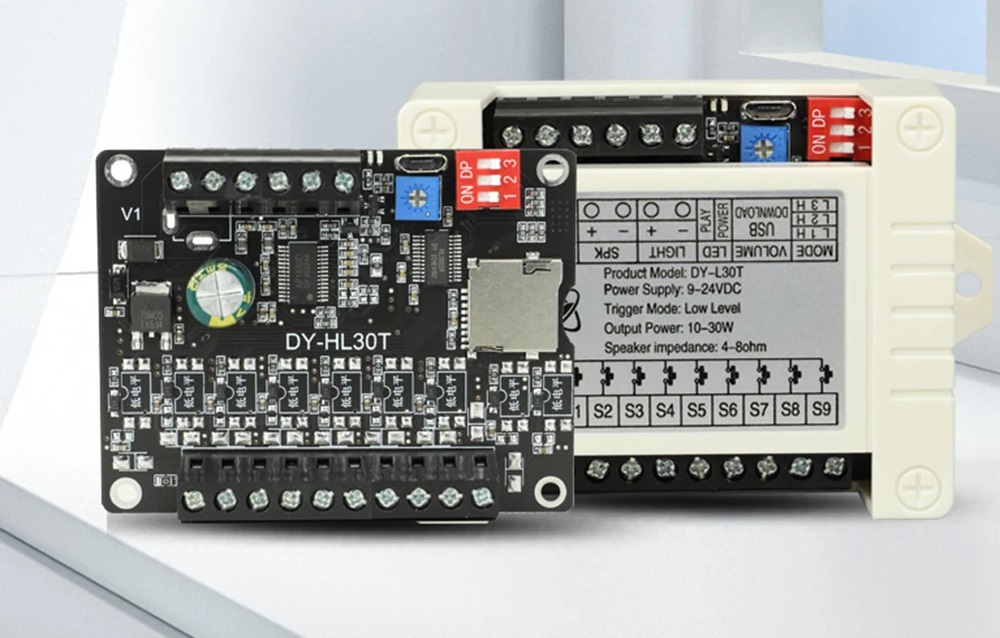

Odtwarzacz muzyczny DY-HL30T-LL to zaawansowany moduł 9 kanałowego odtwarzacza, zapewniający wysoką jakość dźwięku i szerokie możliwości konfiguracji. Ten kompaktowy moduł jest idealny do zastosowań, gdzie wymagane jest precyzyjne sterowanie odtwarzaniem dźwięku w różnych scenariuszach. DY-HL30T-LL Moduł umożliwia odtwarzanie 9 utworów z nośnika pamięci SD, wykorzystując interfejs wyzwalania 1 z N. Obsługuje formaty plików MP3 i WAV. Obsługuje częstotliwość próbkowania plików audio do 48 kHz. Kompatybilny z kartami TF do 32GB w formacie FAT32. Łatwe wgrywanie plików poprzez kabel USB z komputerem.  Wyposażony w efektywny wzmacniacz mocy klasy D o mocy wyjściowej 30 W, z impedancją wyjściową 4–8 omów. Wersja wyzwalacza niskopoziomowego wykorzystuje potencjał zacisku GND jako poziom wyzwalający. Możliwość regulacji głośności za pomocą potencjometru. Złącze jack do zasilania modułu (5.5-2.1/2.5mm), zapewniające łatwe podłączenie zasilania. Przełącznikiem DIP można ustawić 8 trybów pracy wyzwalacza. Możliwość podłączenia zewnętrznych świateł ostrzegawczych, gdzie napięcie w momencie sygnalizacji jest takie samo jak napięcie zasilające. Zgodny z różnymi nośnikami pamięci oraz formatami plików audio. Przy zmianie położenia przełączników DIPSWITCH, zaleca się odłączenie urządzenia od zasilania. Odtwarzacz DY-HL30T-LL oferuje nie tylko imponujące możliwości odtwarzania dźwięku, ale także elastyczność dostosowania do różnorodnych potrzeb aplikacyjnych.

Parametry techniczne
- moduł 9 kanałowego odtwarzacza
- model: DY-HL30T-LL
- przełączanie stanem niskim
- brak obudowy w zestawie
- odtwarzanie 9 utworów z nośnika pamięci SD za pomocą interfejsu wyzwalania 1 z N.
- wersja wyzwalacza niskopoziomowego i bezpośrednio wykorzystująca potencjał zacisku GND jako poziom wyzwalający
- sygnał wyzwalający odpowiednią ścieżkę dźwiękową to niski poziom (GND) na wejściach S1..S9
- obsługuje formaty plików: MP3 i WAV
- częstotliwość próbkowania plików audio do 48 kHz.

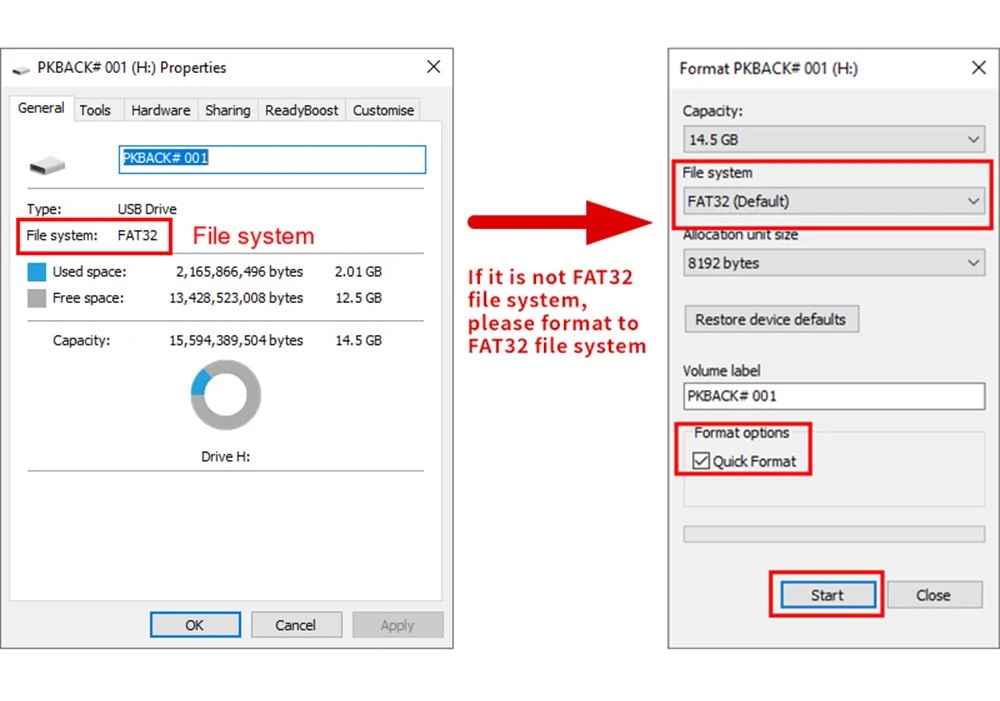

- obsługuje pamięć kart TF (do 32G) i musi być w formacie FAT32.

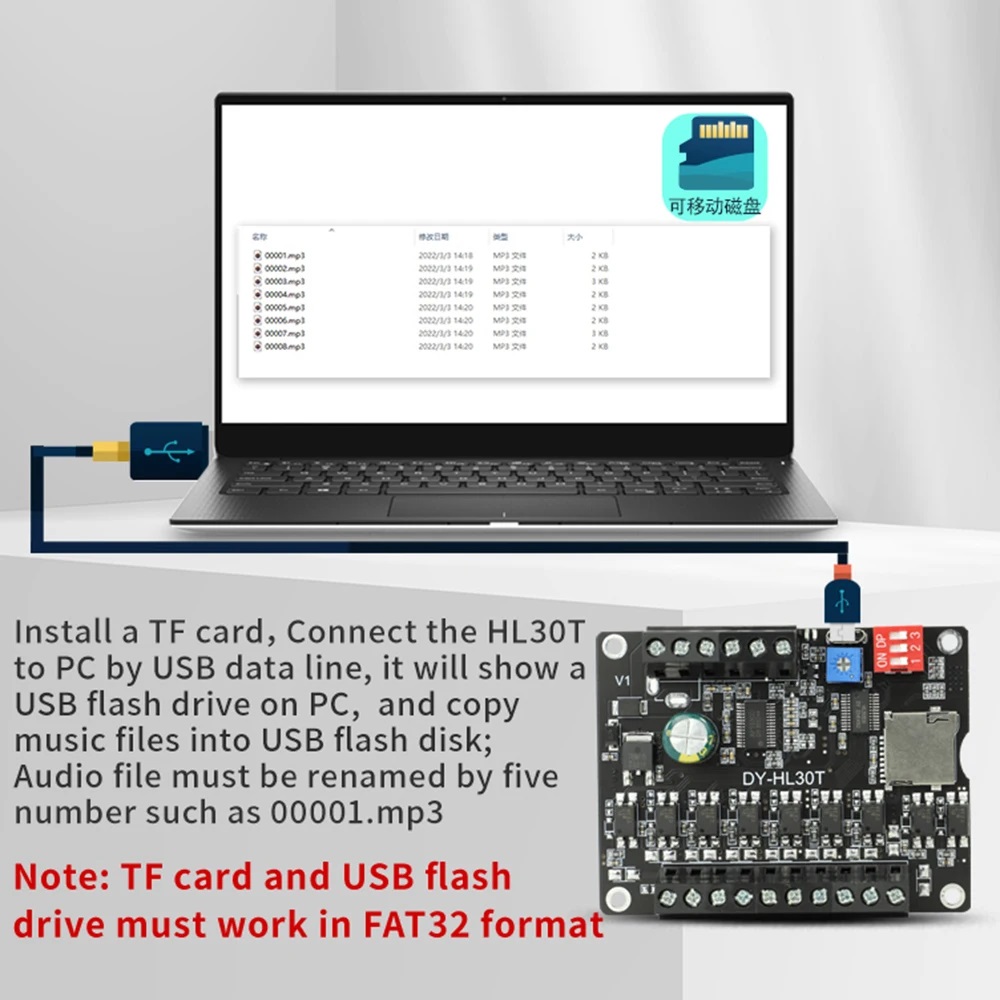

- możliwość wgrywania plików na kartę SD łącząc się kablem USB z komputerem.
- wyposażony we wzmacniacz mocy klasy D:
- moc wyjściowa 30 W
- impedancja wyjściowa: 4–8 omów
-można podłączyć zewnętrzne światła ostrzegawcze, a napięcie w momencie sygnalizacji jest takie samo jak napięcie zasilające

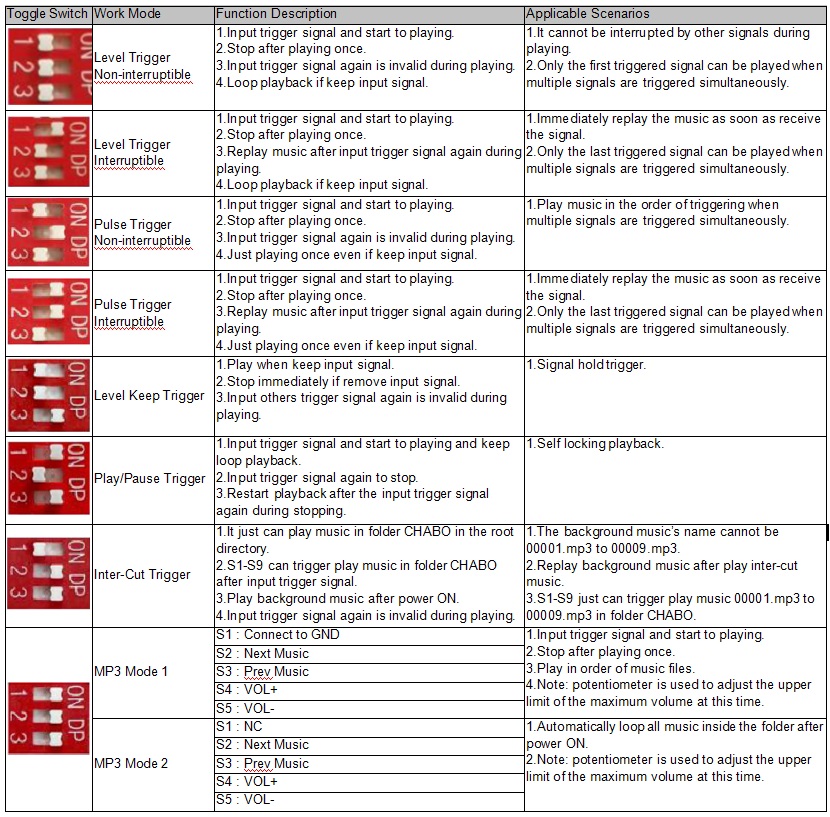

- przełącznikiem DIP ustawimy 8 trybów pracy wyzwalacza.
- urządzenie należy odłączyć od zasilania podczas zmiany położenia DIPSWITCH.
- potencjometrem możemy regulować głośność.
- napięcie zasilania DC 9-24V
- złącze jack do zasilania modułu 5.5-2.1/2.5mm
- wilgotność pracy: 5% ~ 95% RH
- temperatura pracy: -20 ℃ ~ 85 ℃

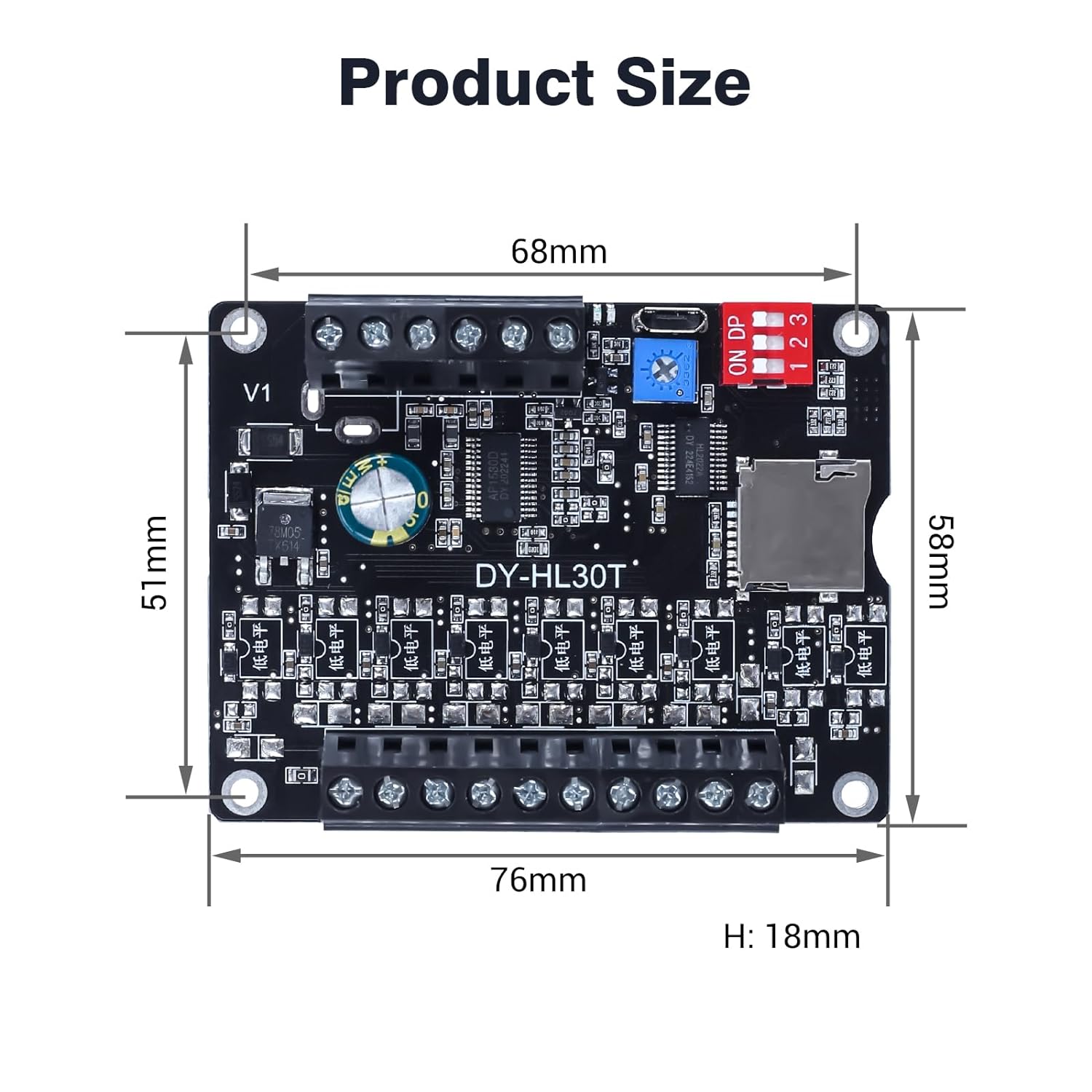

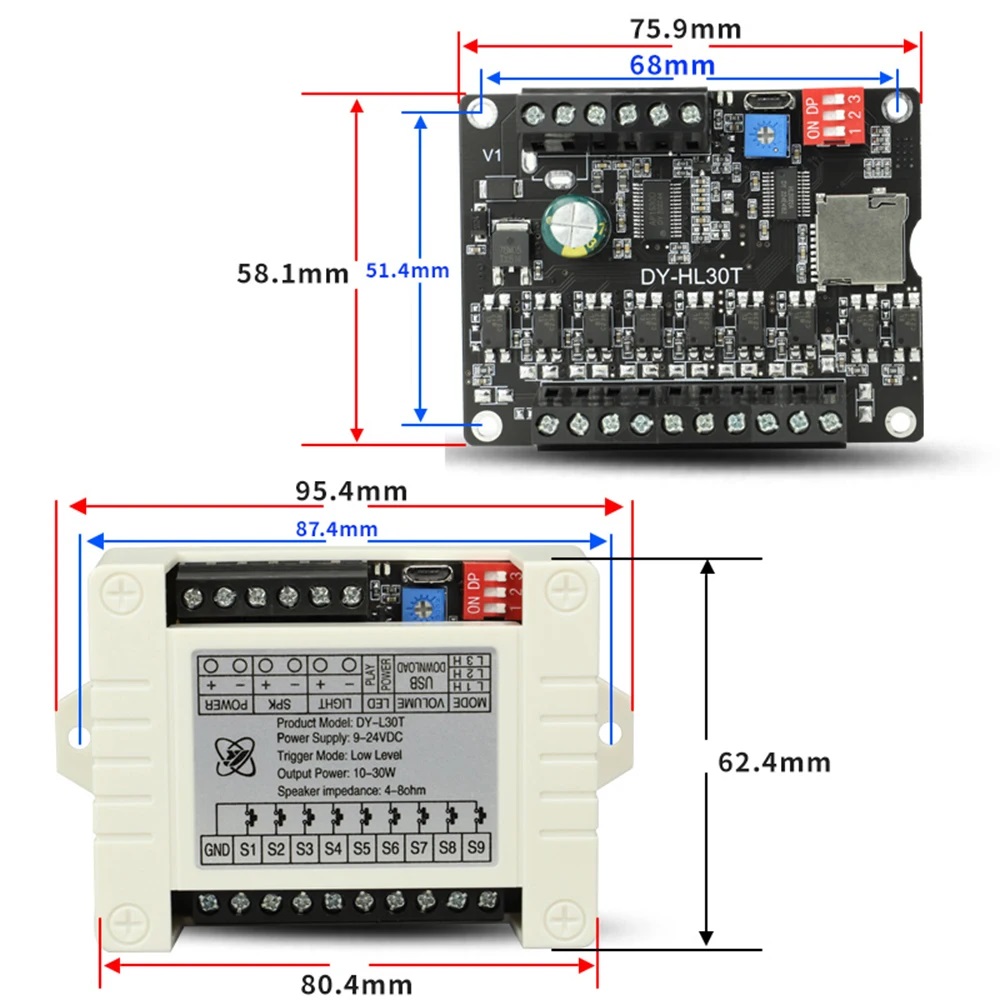

- wymiary : 58.1mm x 75.9mm

Zestaw zawiera
- 1 x moduł odtwarzacza
- 1 x przewód micro USB-B

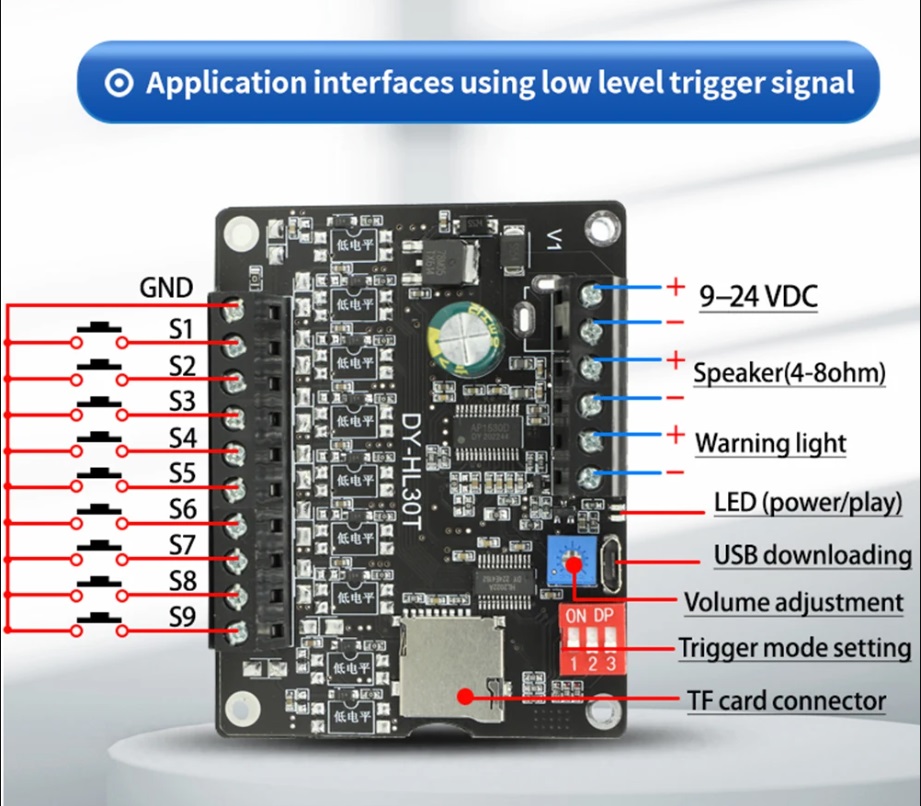

Opis interfejsu 1 z N:
OPCOM/GND: Wspólny zacisk sygnału wyzwalającego.
S1: Uruchomienie odtwarzania pliku muzycznego 00001.mp3.
S2: Uruchomienie odtwarzania pliku muzycznego 00002.mp3.
S3: Uruchomienie odtwarzania pliku muzycznego 00003.mp3.
S4: Uruchomienie odtwarzania pliku muzycznego 00004.mp3.
S5: Uruchomienie odtwarzania pliku muzycznego 00005.mp3.
S6: Uruchomienie odtwarzania pliku muzycznego 00006.mp3.
S7: Uruchomienie odtwarzania pliku muzycznego 00007.mp3.
S8: Uruchomienie odtwarzania pliku muzycznego 00008.mp3.
S9: Uruchomienie odtwarzania pliku muzycznego 00009.mp3.
- Nazwa pliku muzycznego musi składać się z 5 cyfr, na przykład: 00001.mp3 ~ 00009.mp3
- Każdy port wejściowy może sterować tylko jednym plikiem muzycznym, np. S3 może sterować tylko plikiem muzycznym 00003.mp3.

W trybie Inter-Cut Trigger, w której muzyka w tle jest przechowywana w katalogu głównym, a wstawiana muzyka musi być umieszczona w folderze „CHABO”. Nie potrzebujesz folderu „CHABO” w innym trybie odtwarzania.

Sygnalizacja diody na płycie:
   zasilanie – zielony
   czerwony – odtwarzanie
