Czteroprzewodowy i czteropunktowy miernik cyfrowy AC-sinusoidalny 1 kHz rezystancji wewnętrznej i napięcia baterii w zakresie od 0,00001 Ω do 200 Ω i od 0 V do 100 V, przeznaczony do pomiaru akumulatorów typu Pb, Li-Ion, Ni- MH, Li-Pol, LiFePO4, Ni-H2, Ni-Cd, a także alkaliczne i suche, guzikowe, rezystorowe itp.

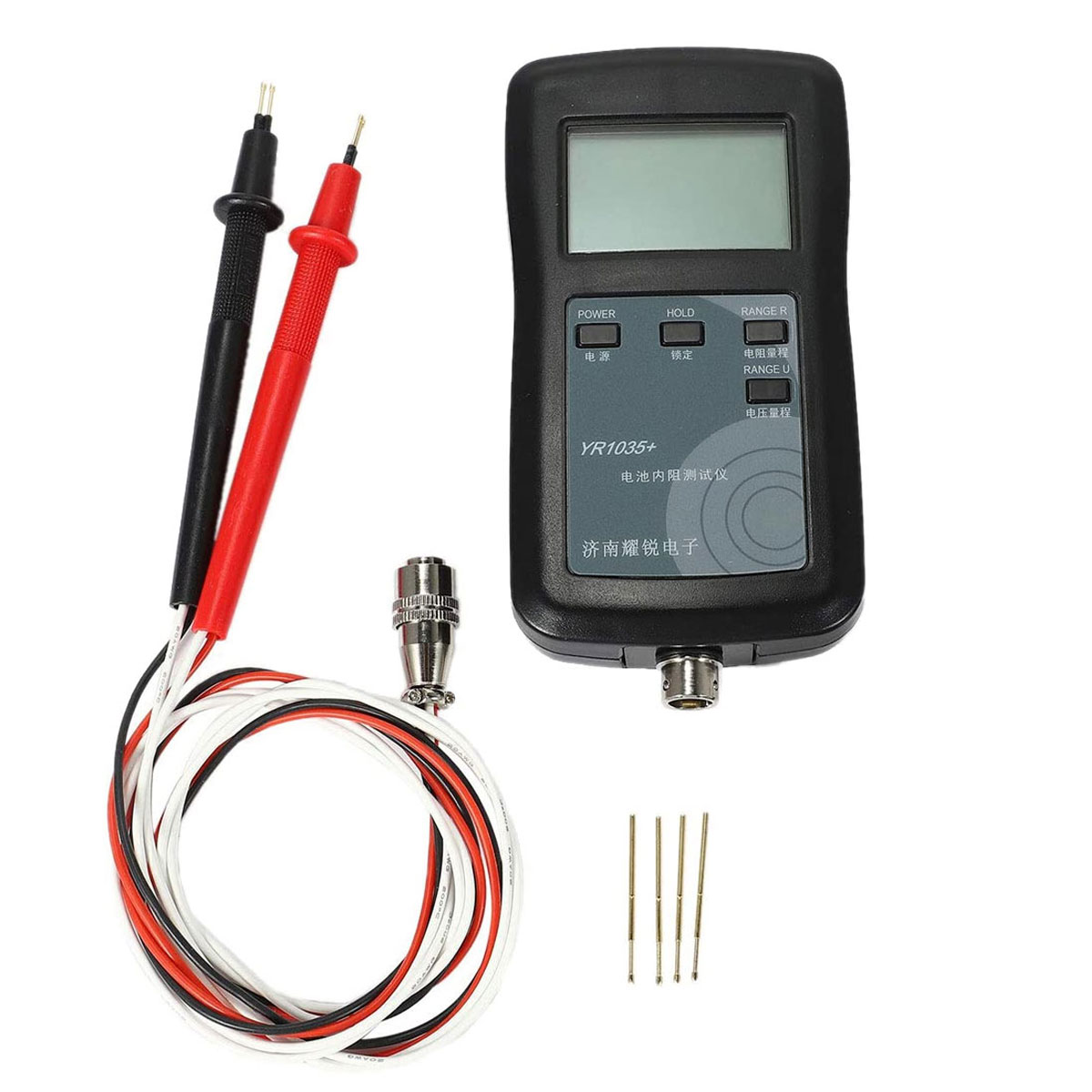

Przyrząd YR1035+ służy do pomiaru rezystancji wewnętrznej baterii i napięć maksymalnie 100 V i tylko prądu stałego. Urządzenie może również mierzyć rezystancję rezystorów w obwodzie oraz innych elementów. W takim przypadku należy upewnić się, że taki obwód nie jest obciążony. Niezastosowanie się do tych instrukcji może spowodować nieodwracalne uszkodzenie urządzenia.
YR1035+, miernik rezystancji wewnętrznej ogniw, miernik rezystancji wewnętrznej akumulatora, miernik 18650, miernik rezystancji wewnętrznej akumulatora,
Dokładność pomiaru rezystancji wewnętrznej:
Zakres: Minimalna wartość rozdzielczości: Dokładność ± ([dokładność procentowa] + [najmniej znacząca cyfra]:
20 mΩ 0,01 mΩ 0,7% + 7 (jeśli włączona jest funkcja ZR)
200 mΩ 0,1 mΩ 0,5% + 5
2Ω 1mΩ 0,5% + 5
20Ω 10mΩ 0,5% + 5
200 Ω 0,1 Ω 0,6% + 5
Jeżeli zmierzone wartości rezystancji są mniejsze niż 5% i większe niż 95% ustawionego zakresu pomiarowego, dokładność może być mniejsza niż wskazana.
Dokładność pomiaru napięcia:
Zakres: Minimalna wartość rozdzielczości: Dokładność ± (% odczytu + % zakresu)
1 V 0,00001 V 0,35 + 0,015
10 V 0,0001 V 0,30 + 0,010
100 V 0,001 V 0,30 + 0,015
