MESR-100 miernik ESR kondensatorów - rezystancji szeregowej
Czas wysyłki: 24 godziny
Koszt wysyłki: od 0,00 zł
Numer katalogowy: MESR-100-ESR
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- MESR-100 - miernik - opis producenta
- Recenzje produktu (0)

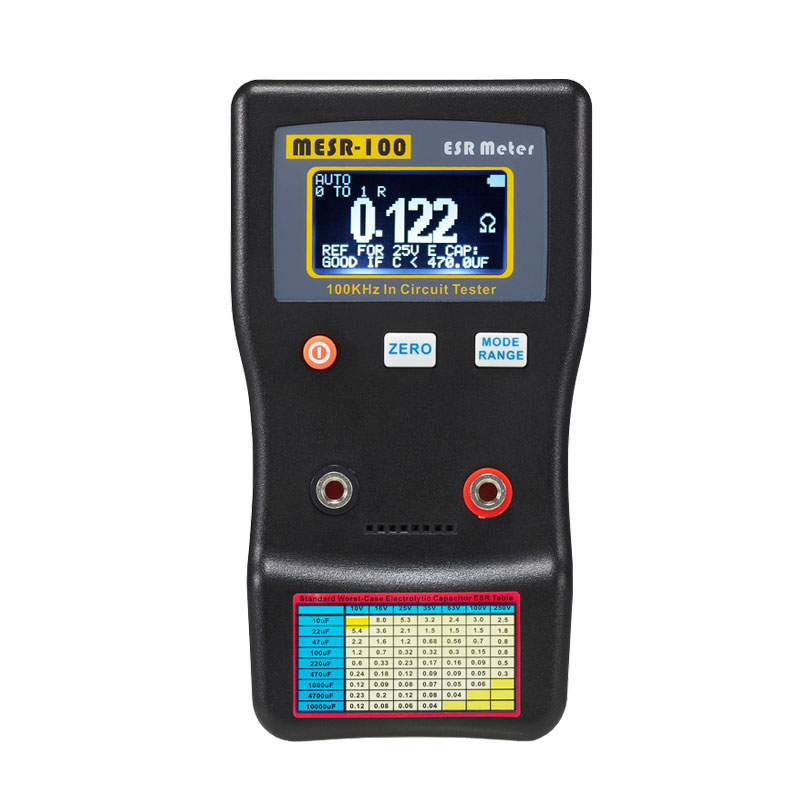

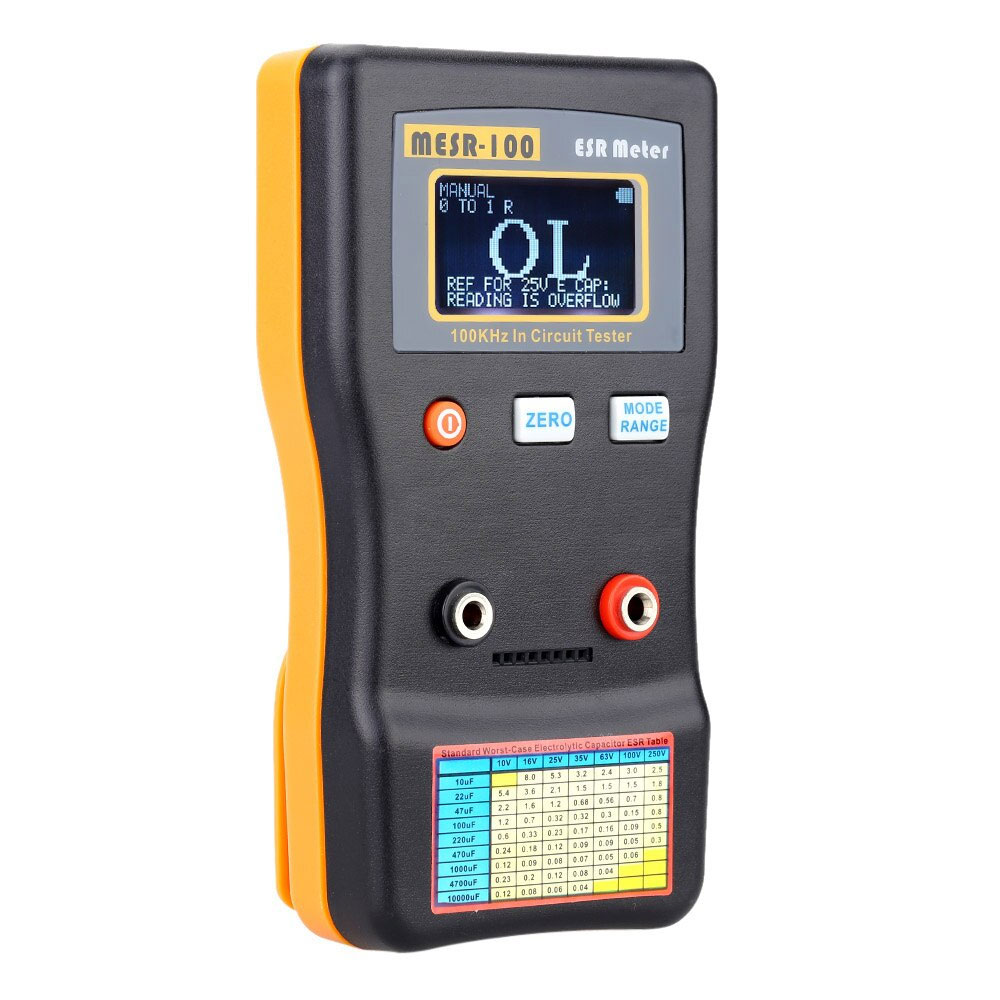

MESR-100 miernik ESR kondensatorów

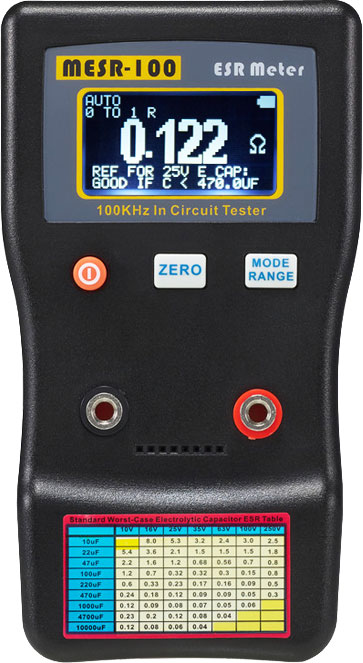

MESR-100 to specjalistyczny miernik do badania i testowania stanu kondensatorów elektrolitycznych. Jednym z najważniejszych parametrów określających kondensator elektrolityczny jest parametr rezystancji szeregowej ESR. Miernik MESR-100 umożliwia pomiar parametru ESR z dużą dokładnością i w szeroki zakresie. Na mierniku MSER-100 nadrukowana jest naklejka z typowymi wartościami ESR dla różnych pojemności kondensatora w celu szybkiego porównania czy badany kondensator jest sprawny. Miernik MES umożliwia pomiar ręczny lub automatyczny. Wykorzystując miernik MESR-100 podczas napraw telewizorów LCD, płyty audio, płyt głównych, zasilaczy impulsowych itp. możemy w testach obwodu ocenić kondensator czy jest dobry lub nie. Zły kondensator elektorlityczny będzie miał większy ESR i będzie wytwarzał duże tętnienia, zamiast filtrować szum
Specjalistyczny miernik do badania kondensatorów MESR-100 V2 ESR i niskoomowy miernik zakres pomiarowy od 0,001 do 100,0R, wsparcie w testowaniu obwodów. Użycie prawdziwej fali sinusoidalnej 100 KHz do pomiaru wartości ESR, która jest równa metodzie testowania producenta kondensatora.
Jest to szeregowy rezystor wewnątrz kondensatora, wykorzystujący 100kHz do usunięcia impedancji 1/(2*pi*F*C).
Impedancja staje się mała i możemy wtedy zmierzyć rzeczywistą wartość rezystora szeregowego.
Korzystając z tej teorii, możemy zmierzyć, czy kondensator jest zły/uszkodzony lub w dobrym stanie.
Nasz miernik ESR stosuje tylko mniej niż 15mVdc lub szczyt do szczytu na dobrym kondensatorze, dzięki czemu możemy go używać jak w teście obwodu.
Jest to szeregowy rezystor wewnątrz kondensatora, wykorzystujący 100kHz do usunięcia impedancji 1/(2*pi*F*C).
Impedancja staje się mała i możemy wtedy zmierzyć rzeczywistą wartość rezystora szeregowego.
Korzystając z tej teorii, możemy zmierzyć, czy kondensator jest zły/uszkodzony lub w dobrym stanie.
Nasz miernik ESR stosuje tylko mniej niż 15mVdc lub szczyt do szczytu na dobrym kondensatorze, dzięki czemu możemy go używać jak w teście obwodu.
MESR-100 ESR kondensator tester pojemnościowy miernik oporu elektrycznego profesjonalny pomiar pojemnościowy odporność kondensator Tester obwodów
MESR-100 ESR capacitor tester Capacitance Ohm Meter Professional Measuring Capacitance Resistance Capacitor Circuit Tester
MESR100, MESR-100, mienrik do pomiaru rezystancji szeregowej, miernik ESR kondensatora, pomiar ESR kondensatora
MESR-100 ESR capacitor tester Capacitance Ohm Meter Professional Measuring Capacitance Resistance Capacitor Circuit Tester
MESR100, MESR-100, mienrik do pomiaru rezystancji szeregowej, miernik ESR kondensatora, pomiar ESR kondensatora
dane techniczne:
- miernik do pomiaru kondensatorów - miernik ESR kondensatora - miernik rezystancji szeregowej ESR kondensatora
► MESR-100 produkcji Jingyan - dokładność: do 1% (szczegóły w powyższej tabeli)
- szeroki zakres pomiarowy: > 1uF
- wysoka rozdzielczość: 4 cyfry lub 0,001 Ohm przy zakresie 1Ω
- używa fali sinusoidalnej 100kHz - pobudzenia do pomiarów kondensatorów
- wyświetlacz graficzny o rozdzielczości 128x64
- napięcie pomiarowe testowe: <~40mV rms
- zasilanie zewnętrzne:
► 5V poprzez gniazdo microUSB
► bateryjne 2 x bateria AA 1,5 V (brak w zestawie)
► pobór prądu: 0,02A = 20mA
► żywotność baterii: > 80 godzin - wymiary: 145 x 80 x 30mm
- waga produktu: 140g
UWAGA: przed przystąpieniem do każdego pomiaru należy bezwzględnie rozładować kondensator elektrolityczny
| zakres pomiarowy | dokładność po zerowaniu testowana z rezystorem 1 / 10 / 100Ω |
czas odświeżenia w trybie ręcznym (w trybie automatycznym zajmuje do 2s dłużej w zależności od wartości) |
| 0,000 do 100Ω | 1% + 2 cyfry | ~ 0,4s |
| 1.000 do 10,0Ω | 1% + 1 cyfra | ~ 0,4s |
| 10,00 do 100,Ω | 2% + 1 cyfra | ~ 0,4s |
dodatkowe materiały:
MESR-100 instrukcja obsługi manual MESR-100 instrukcja obsługi PL
zestaw zawiera:
- miernik MESR-100 - 1szt.

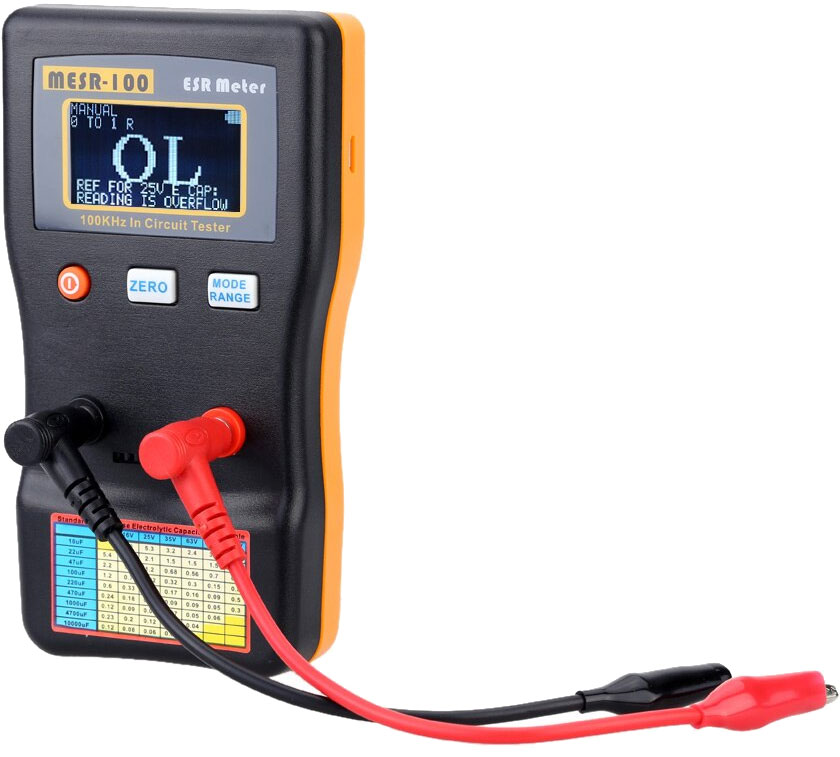

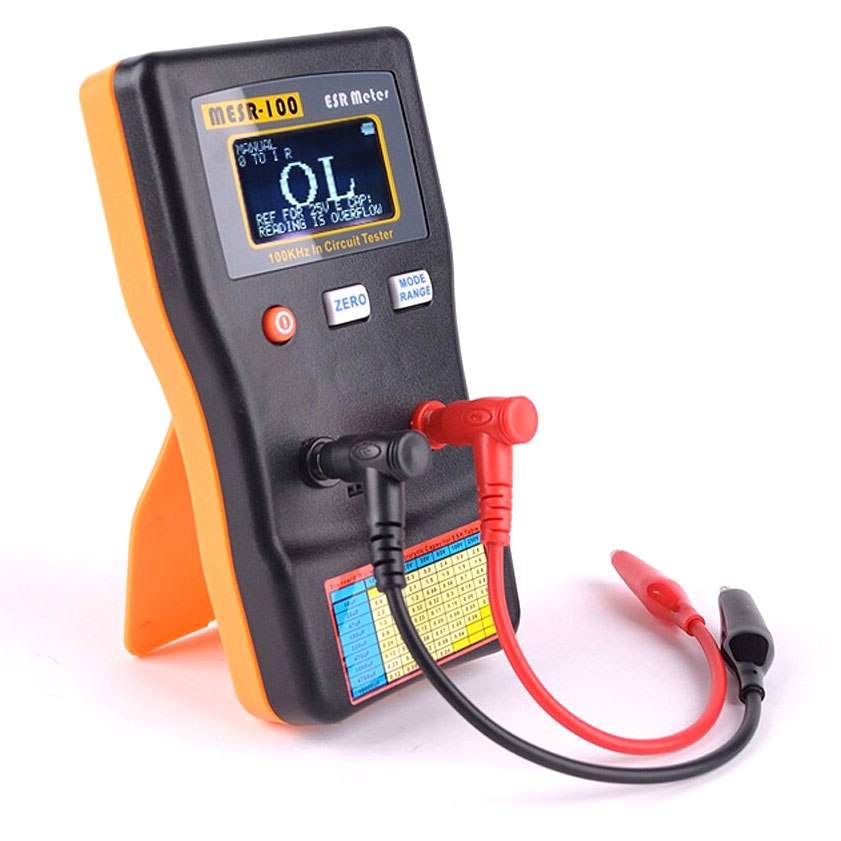

- przewód pomiarowy - 1 komplet.
- oryginalne opakowanie - 1szt.
gwarancja:
- 24 miesięczny okres gwarancyjny = 2 lata

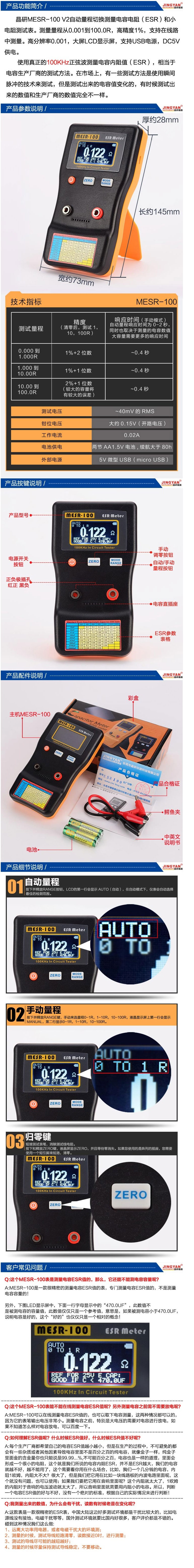

MESR-100 miernik ESR kondensatorów - rezystancji szeregowej - opis producnta:
