MEC100 miernik ESR i pojemności kondensatorów
MEC100 miernik ESR i pojemności kondensatorów MEC-100 tester
MEC100 to specjalistyczny miernik tester do badania i testowania stanu kondensatorów elektrolitycznych. Jednym z najważniejszych parametrów określających kondensator elektrolityczny jest parametr rezystancji szeregowej ESR. Miernik MEC-100 umożliwia pomiar parametru ESR z dużą dokładnością i w szeroki zakresie. Na mierniku MSER-100 nadrukowana jest naklejka z typowymi wartościami ESR dla różnych pojemności kondensatora w celu szybkiego porównania czy badany kondensator jest sprawny. Wykorzystując miernik MEC-100 podczas napraw telewizorów LCD, płyty audio, płyt głównych, zasilaczy impulsowych itp. możemy w testach obwodu ocenić kondensator czy jest dobry lub nie. Zły kondensator elektorlityczny będzie miał większy ESR i będzie wytwarzał duże tętnienia, zamiast filtrować szum
MEC100 miernik ESR i pojemności kondensatorów MEC-100 testerMEC100 miernik ESR i pojemności kondensatorów MEC-100 testerMEC100 miernik ESR i pojemności kondensatorów MEC-100 tester
Dokładny miernik ESR kondensatora, omomierz, narzędzie, które sprawdza wartość kondensatora ESR kondensatora, aby określić, czy kondensator jest dobry lub zły, wygodny i bezpośredni. Test rezystancji pojemnościowej przełącznika automatycznego MEC-100 V1 (ESR). mały tester rezystancji. Zakres pomiarowy od 0,001 do 100,0r, wysoka dokładność 1%, obsługa pomiarów pokładowych. Rozdzielczość 0,001, duży wyświetlacz LCD, obsługa zasilacza USB 5V. Użycie prawdziwej fali sinusoidalnej 100 kHz w celu dopasowania wewnętrznej rezystancji kondensatora (ESR) odpowiada metodzie testowej producenta kondensatora. Może ręcznie przetestować zakres samochodu pod kątem wartości ESR Wysoka dokładność 1%, minimalny test, rezystancja 1Ω; Możesz bezpośrednio przetestować wartość rezystancji pojemnościowej komponentu na płycie, aby usunąć komponenty z płyty. 100 KHz test jest dokładniejszy. Ręcznie usuń przycisk, usuń błąd, aby ułatwić dokładny test dla mniejszych wartościowych elementów. Interfejs mini USB DC 5 V do ładowania wbudowanej baterii litowej.

MEC-100 tester ondensatorów, automatyczny tester pojemnościowy ESR z zaciskiem Kelvina
MEC-100 Capacitor Automatic Range Capacitance ESR Meter Tester w/ Kelvin Clip
MEC100, MEC-100, mienrik do pomiaru rezystancji szeregowej, miernik ESR kondensatora, pomiar ESR kondensatora


dane techniczne:
  • miernik do pomiaru kondensatorów - miernik ESR kondensatora - miernik rezystancji szeregowej ESR kondensatora - miernik pojemności kondensatorów
    ► MEC-100 produkcji Jingyan
  • pomiar pojemności kondensatorów: 0,0μF do 470μF
  • pomiar ESR rezystancji szeregowej kondensatora: 0 do 470Ω
  • dokładność: do 1% (szczegóły w poniższych tabelkach tabeli)
  • szeroki zakres pomiarowy: > 1uF
  • wysoka rozdzielczość: 5 cyfry
  • używa fali sinusoidalnej 100kHz - pobudzenia do pomiarów kondensatorów
  • wyświetlacz graficzny o rozdzielczości 128x64
  • napięcie pomiarowe testowe: <0,8V
  • zasilanie zewnętrzne:
    ► 5V poprzez gniazdo microUSB
    ►wbudowany akumulator - bateria litowa)
    ► pobór prądu: 0,02A = 20mA
    ► żywotność baterii: > 80 godzin
  • wymiary: 145 x 80 x 30mm
  • waga produktu:  260g

UWAGA: przed przystąpieniem do każdego pomiaru należy bezwzględnie rozładować kondensator elektrolityczny
zakres pomiarowy dokładność czas odświeżenia
0,00 do 0,47Ω 1% + 1 cyfra ~ 0,4s
0,47 do 4,70Ω 1% + 1 cyfra ~ 0,4s
4,70 do 47,00Ω 1% + 2 cyfry ~ 0,4s
47,00 do 470,00Ω 2% + 2 cyfry ~ 0,4s

zakres pomiarowy dokładność czas odświeżenia
0,00 do  4,70μF 1% + 1 cyfry ~ od 0,2s do 1s
4,70 do  47,00μF 1% + 1 cyfra ~ od 0,2s do 2s
47,00 do 470,00μF 1% + 1 cyfra ~ od 0,2s do 2s
470 do  470μF 3% + 1 cyfra ~ od 0,2s do 30s
Na dokładność pomiaru mogą mieć wpływ zmiany długości przewodów pomiarowych i odległości między przewodami. Zwłaszcza przy testowaniu kondensatorów o małej pojemności. Im krótszy przewód pomiarowy tym mniejsza odległość i tym dokładniejsza wartość pomiaru. Jednocześnie zwracaj uwagę na elektromagnetyczne (EMI) i częstotliwości radiowej (RF), mogą co to jest kondensator ESR  wpływać na poziom dokładności odczytu pojemności.


dodatkowe materiały:
pdfMEC-100 instrukcja obsługi manual
pdfMEC-100 instrukcja obsługi PL
MEC100 miernik ESR i pojemności kondensatorów MEC-100 testerMEC100 miernik ESR i pojemności kondensatorów MEC-100 testerMEC100 miernik ESR i pojemności kondensatorów MEC-100 tester

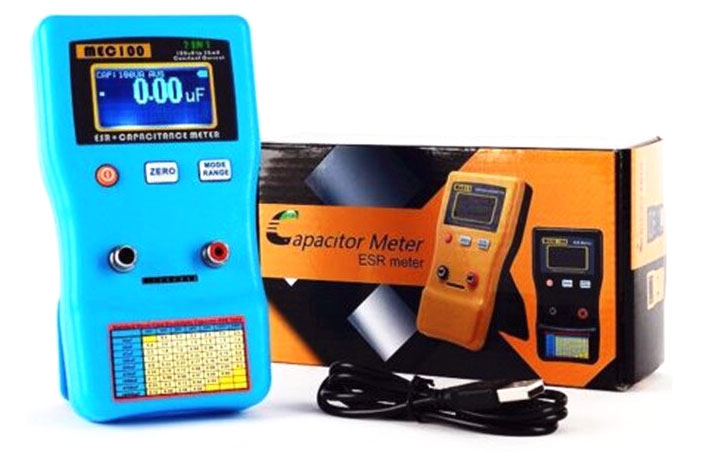

zestaw zawiera:
  • miernik MEC100 v1 - 1szt.
  • przewody pomiarowe szczypce Kelvina - cinch- 1 komplet.
  • przewód microUSB - 1szt.
  • oryginalne opakowanie - 1szt.

gwarancja:
  • 24 miesięczny okres gwarancyjny = 2 lata

MEC100 miernik ESR i pojemności kondensatorów MEC-100 testerMEC100 miernik ESR i pojemności kondensatorów MEC-100 tester
MEC100 miernik ESR kondensatorów - rezystancji szeregowej - opis producnta:
