Linijka świetlna LED LM3914
Czas wysyłki: 24 godziny
Koszt wysyłki: od 11,99 zł
Numer katalogowy: BTE-702
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
Linijka świetlna LED LM3914
* ZESTAW DO SAMODZIELNEGO MONTAŻU kit/diy *
* ZESTAW DO SAMODZIELNEGO MONTAŻU kit/diy *
Prosty zestaw do samodzielnego montażu umożliwiający zbudowanie wskaźnika napięcia np. do kontroli stanu naładowania akumulatora lub ogniwa. Układ zbudowany jest na scalaku LM319.
prezentacja video montaż:
- zestaw do samodzielnego montażu typu: KIT/DIY
- po zmontowaniu wskaźnik napięcia - linijka świetlana LED
- układ scalony LM3914 w obudowie DIP
- wskaźnik składający się z 10 diod LED
- kolor LED: ZIELONY
- potencjometr 1 do regulacji dolnej wartości napięcia
- potencjometr 2 do regulacji górnej wartości napięcia
- wskaźnik zasilany bezpośrednio z mierzonego źródła napięcia
- przycisk uruchamiający pomiar
- pobór prądu: od 4mA do 42mA
w zależności od liczby świecących segmentów LED - zakres pomiaru napięć: 2,4V do 20V
- wymiary płytki drukowanej: 45 x 14mm
prezentacja video działanie:
- już wkrótce zapraszamy -
- już wkrótce zapraszamy -
ocena stopnia trudności:
- płytki PCB dwustronna z metalizacją otworów
- solder-maska -TAK
- opis montażowy na płytce drukowanej - TAK
- schemat ideowy - TAK
- schemat montażowy - TAK
- typ montażu: przewlekany THT
- elementy montowane powierzchniowo SMD: TAK
- elementy wymagające zachowania polaryzacji: TAK
- urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia: TAk - należy ustawić napięcia graniczne
- zestaw do samodzielnego montażu tzw. KIT, DIY.
- ogólna instrukcja - poradnik dla początkujących elektroników montujących zestawy KIT

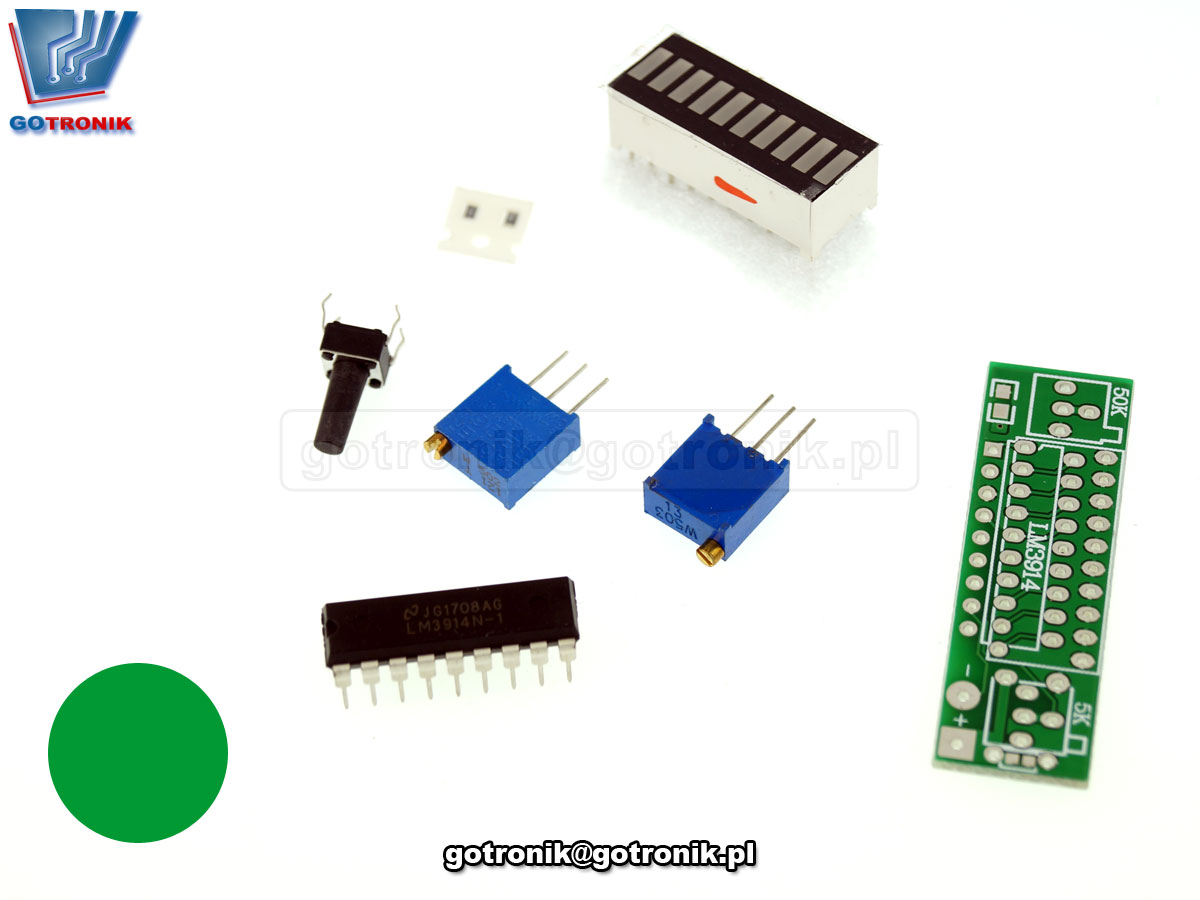

w skład zestawu wchodzi:

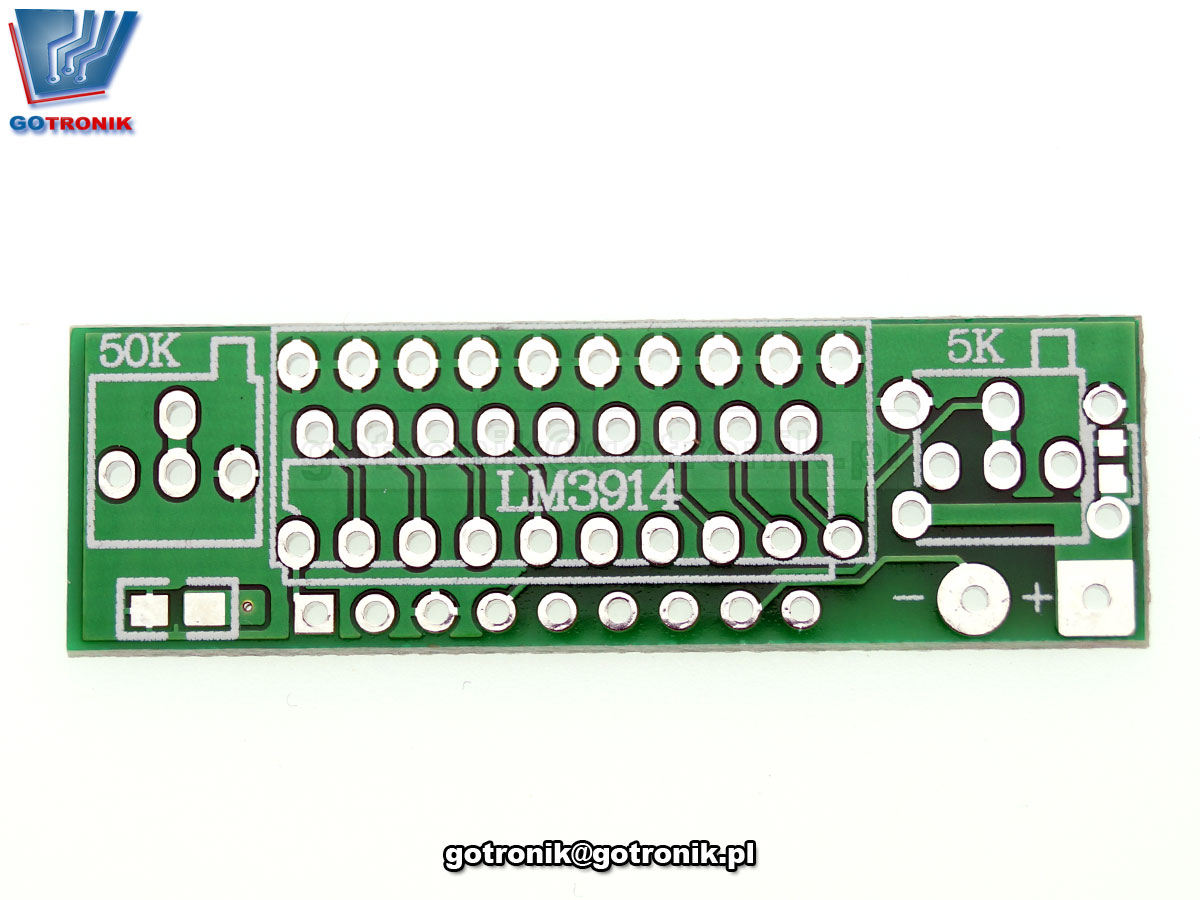

- płytka drukowana PCB
- wszystkie potrzebne elementy do budowy urządzenia
Jest to zestaw do samodzielnego montażu - polutowania, składający się z płytki drukowanej, oraz kompletu elementów elektronicznych podzespołów. Efekt końcowy - działające urządzenie jest tylko tylko uzależniony od umiejętności osoby montującej i jego doświadczenia. W przypadku gdy urządzenie nie działa itp. nie ma możliwości zwrotu lub wymiany lutowanych elementów. Istnieje tylko możliwość odpłatnej naprawy przez nasz serwis - jednak w przypadku niektórych tańszych zestawów do montażu koszt serwisu będzie przekraczał wartość samego zestawu.
zdjęcie zmontowanego zestawu (poglądowe zdjęcie):
prezentacja video montaż wersja 2:
prezentacja video montaż wersja 2:
zdjęcia:
