LA5032 - analizator stanów logicznych 32 kanałowy
LA5032 analizator stanów logicznych LA-5032 USB 32 kanały Kingst VIS Logic Analyzer
Analizator stanów logicznych LA5032 posiada 32 cyfrowe kanały wejściowe, oraz dwa wyjścia PWM. LA5032 charakteryzuje się bardzo dużą częstotliwością próbkowania wynoszącą 500M przy wykorzystaniu nawet wszystkich kanałów wejściowych jednocześnie.

LA5032 analizator stanów logicznych LA-5032 USB 32 kanały Kingst VIS Logic AnalyzerLA5032 analizator stanów logicznych LA-5032 USB 32 kanały Kingst VIS Logic AnalyzerLA5032 analizator stanów logicznych LA-5032 USB 32 kanały Kingst VIS Logic Analyzer
Analizator stanów logicznych jest instrumentem, który zbiera i wyświetla sygnał cyfrowy z testowanego urządzenia. Jest używany głównie do oceny i analizy. W przeciwieństwie do oscyloskopu gdzie mamy różne wartości napięcia, analizator stanów logicznych rozpoznaje tylko 2 stany: logiczne jeden i zero logiczne.

Ustawiony poziom napięcia referencyjnego decyduje o tym czy analizator stanów logicznych odczyta dany sygnał jako „0” - stan niski lub „1” - stan wysoki. Przebieg z analizatora jest utworzony z sygnałów 1 i 0. W porównaniu do oscyloskopu podczas testowania i pomiarów w systemach cyfrowych takich jak MCU, ARM, FPGA i DSP, analizator stanów logicznych może zapewnić lepszą dokładność, znacznie więcej danych i jest mniej skomplikowaną metodą. Dodatkowo wbudowane dekodery najpopularniejszych protokołów transmisyjnych jeszcze bardziej ułatwiają późniejszą analizę.

Przykładowo: jeśli próbkowanie sygnału z analizatora logicznego ma wartość 1MHz, a napięcie odniesienia jest ustawiony na 1,5V. Sygnał powyżej 1,5 V będzie stanem wysokim (logiczna 1), a sygnał poniżej 1,5 V będzie stanem niskim (logiczne 0). W ten sposób otrzymujemy punkty próbkowania, a następnie możemy połączyć wszystkie te punkty (logiczne 1 i logiczne 0), aby uzyskać przebieg, w którym użytkownik może zobaczyć i przeanalizować taktowanie sygnału, błędów logicznych i relacji między sobą.

Poniższy rysunek pokazuje schematycznie jak działa analizator stanów logicznych:
LA5032 analizator stanów logicznych LA-5032 USB 32 kanały Kingst VIS Logic Analyzer
specyfikacja:
  • przenośny i lekki analizator stanów logicznych LA5032 z interfejsem USB
  • częstotliwość próbkowania 500M przy wykorzystaniu wszystkich 32 kanałów wejściowych
  • duża głębokość próbkowania i kompresja pomocnicza
  • wbudowany generator PWM
  • kompatybilny z interfejsem USB 2.0 / 3.0
  • potężne oprogramowanie Kingst VIS jest przejrzyste i łatwe w obsłudze
  • obsługuje aktualizację online automatycznie oprogramowania
LA5032 analizator stanów logicznych LA-5032 USB 32 kanały Kingst VIS Logic AnalyzerLA5032 analizator stanów logicznych LA-5032 USB 32 kanały Kingst VIS Logic AnalyzerLA5032 analizator stanów logicznych LA-5032 USB 32 kanały Kingst VIS Logic Analyzer
dane techniczne:
  • analizator stanów logicznych LA5032 Kingst Logic Analyzer
  • interfejs komunikacyjny USB 2.0 / 3.0
  • 32 kanały wejściowe analizatora
  • maksymalne próbkowanie 500MHz
  • maksymalne próbkowanie przy jednoczesnym użyciu 32 cyfrowych kanałów wejściowych: 500MHz
  • maksymalna częstotliwość przebiegu: 80MHz
  • minimalna szerokość impulsu: 6,25ns
  • sprzętowy rozmiar pamięci bufora: 4Gbit
  • częstotliwość próbkowania sprzętowa: 100MSa/s
  • maksymalna długość kompresji: 10GSa/s
  • regulowane napięcie progowe: -4V do +4V
    z rozdzielczością regulacji: 0,01V
  • zakres napięcia wejściowego: -50V do +50 V
  • impedancja wejściowa: 220 kΩ, 12pF
  • liczba kanałów PWM: 2
    zakres częstotliwości PWM: 0,1 ~ 20 MHz
    krok regulacji częstotliwości PWM: 10ns
    krok regulacji szerokości impulsu PWM: 5ns
    napięcie wyjściowe PWM: + 3,3 V.
    impedancja wyjściowa PWM: 50 Ω
    pobór prądu w trakcie czuwania: 400mA
    maksymalny prąd pracy: 480mA
  • oprogramowanie obsługa systemów operacyjnych:
    ▶ Windows XP, Vista, Windows 7/8/10 (32bit / 64bit)
    ▶ Mac OS X 10.12+
    ▶ Linux Ubuntu 16.04+
  • obsługiwane (dekodowane) standardowe protokoły transmisji:
    UART / RS-232/485, I2C, SPI, CAN, DMX512, HDMI CEC, I2S / PCM, JTAG,
    LIN, Manchester, Modbus, 1-Wire, UNI / O, SDIO, SMBus, USB 1.1, PS / 2, NEC InfraRed, równoległy itp.
  • eksport danych do: *.txt, *.csv , *.bin
  • wysokiej jakości obudowa ze stopu aluminium
porównanie obsługiwanych protokołów przez analizatory stanów logicznych z serii LAxxxx:
nazwa protokołu LA1010 LA1016 LA2016 LA5016 LA5032
1-Wire ● ● ● ● ●
Atmel SWI ● ● ● ● ●
CAN ● ● ● ● ●
DMnie-512 ● ● ● ● ●
HDMI CEC ● ● ● ● ●
I2C ● ● ● ● ●
I2C-EEPROM ● ● ● ● ●
I2S/PCM ● ● ● ● ●
IR-NEC ● ● ● ● ●
ISO7816 nie nie nie ● ●
JTAG ● ● ● ● ●
LCD1602/12864 ● ● ● ● ●
LIN ● ● ● ● ●
Manchester ● ● ● ● ●
MDIO ● ● ● ● ●
MIDI ● ● ● ● ●
MIPI-DSI LP nie nie nie nie ●
Modbus ● ● ● ● ●
Parallel ● ● ● ● ●
Parallel 8080 ● ● ● ● ●
Parallel 6800 ● ● ● ● ●
PS/2 Keyboard ● ● ● ● ●
QSPI nie nie nie ● ●
SDIO ● ● ● ● ●
SMBus ● ● ● ● ●
SPI ● ● ● ● ●
SWD ● ● ● ● ●
UART/RS232/485 ● ● ● ● ●
UNI/O ● ● ● ● ●
USB LS/FS ● ● ● ● ●
LA5032 analizator stanów logicznych LA-5032 USB 32 kanały Kingst VIS Logic Analyzer
dodatkowe materiały do analizatora LA5032:
▶ oprogramowanie dla Windows
▶ oprogramowanie dla Mac
▶ oprogramowanie dla Linux
▶ pełna lista obsługiwanych protokołów
▶ protokół SDK
▶ manual LA5032

 LA5032 analizator stanów logicznych LA-5032 USB 32 kanały Kingst VIS Logic Analyzer

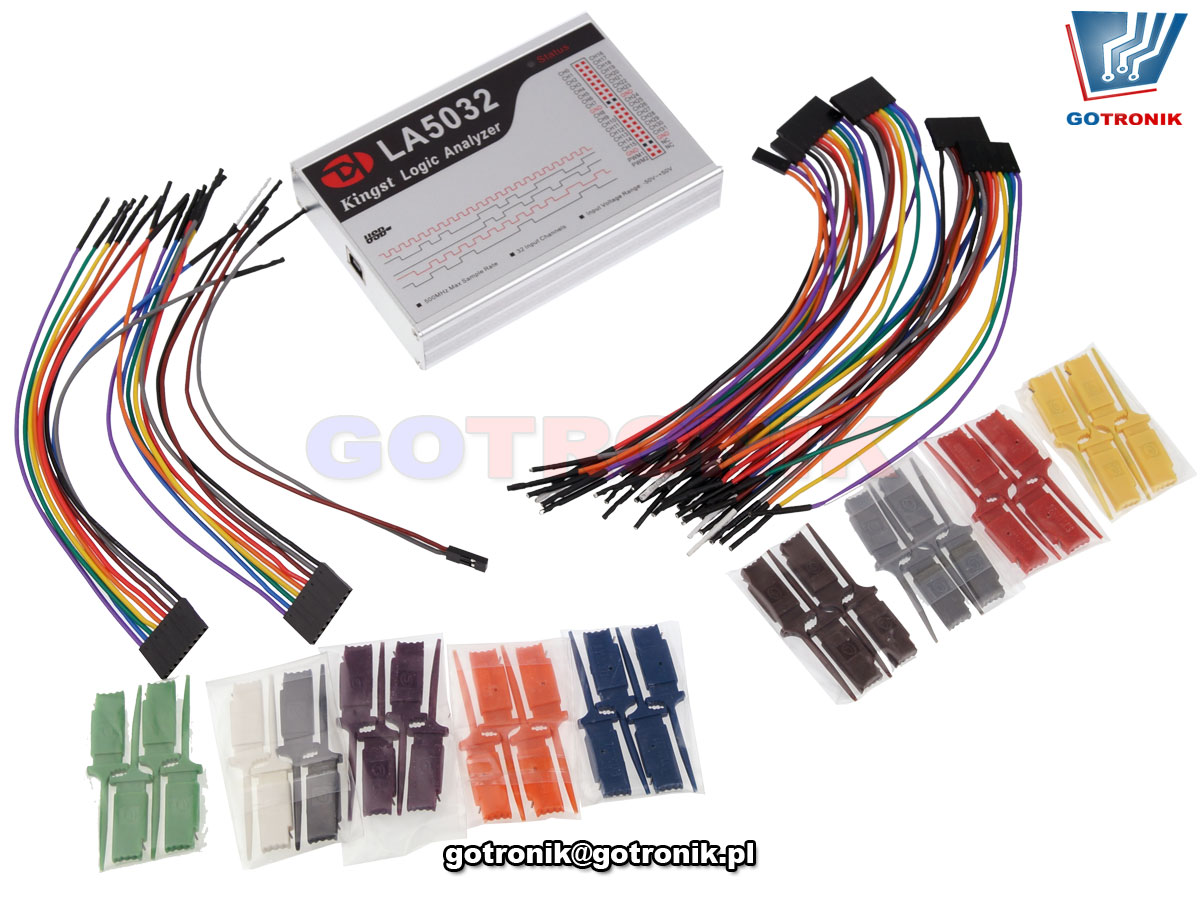

zestaw zawiera:
  • analizator stanów logicznych LA5032 x1szt.
  • oprogramowanie CD x1szt.
  • przewód USB x1szt.
  • chwytaki przyrurkowe x 36szt.
  • dodatkowy przewód 9pin x1szt.
  • dodatkowy przewód 2pin x1szt.
LA5032 analizator stanów logicznych LA-5032 USB 32 kanały Kingst VIS Logic Analyzer LA5032 analizator stanów logicznych LA-5032 USB 32 kanały Kingst VIS Logic Analyzer LA5032 analizator stanów logicznych LA-5032 USB 32 kanały Kingst VIS Logic Analyzer LA5032 analizator stanów logicznych LA-5032 USB 32 kanały Kingst VIS Logic Analyzer
