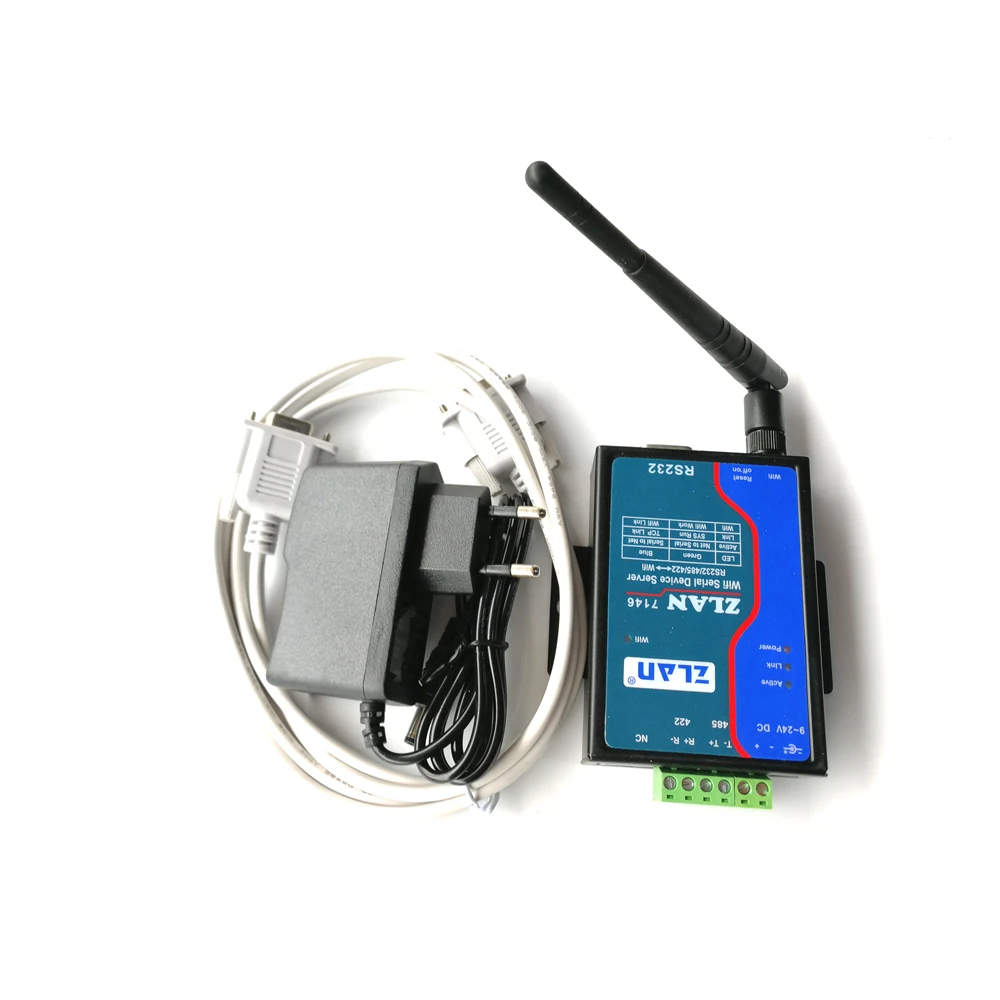

Konwerter szeregowy RS232 RS485 RS422 na WiFi bramka Modbus MQTT
Czas wysyłki: 24 godziny
Koszt wysyłki: od 11,99 zł
Numer katalogowy: ZLAN7146
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)

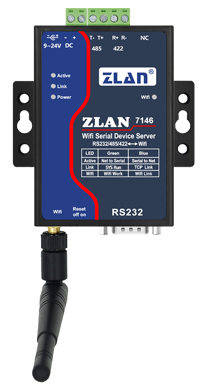

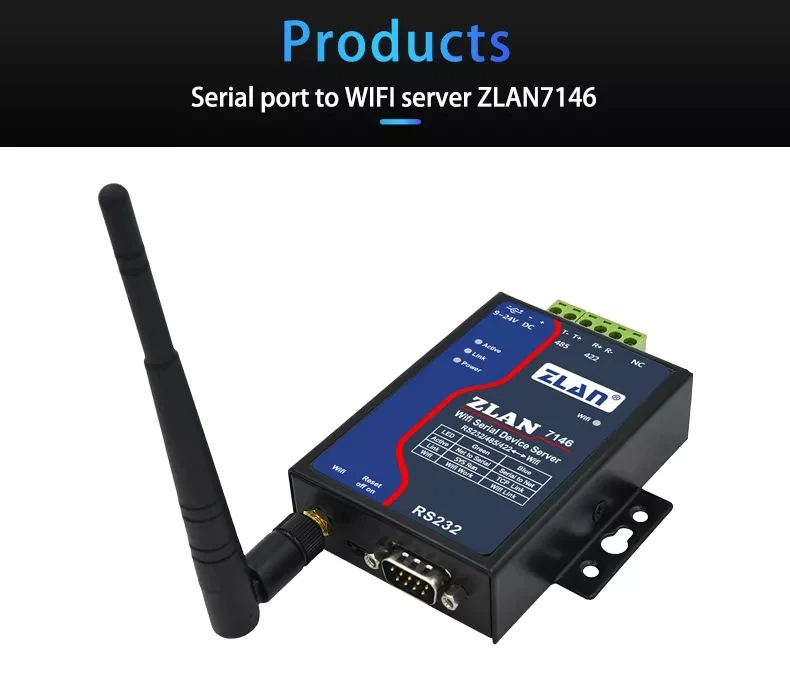

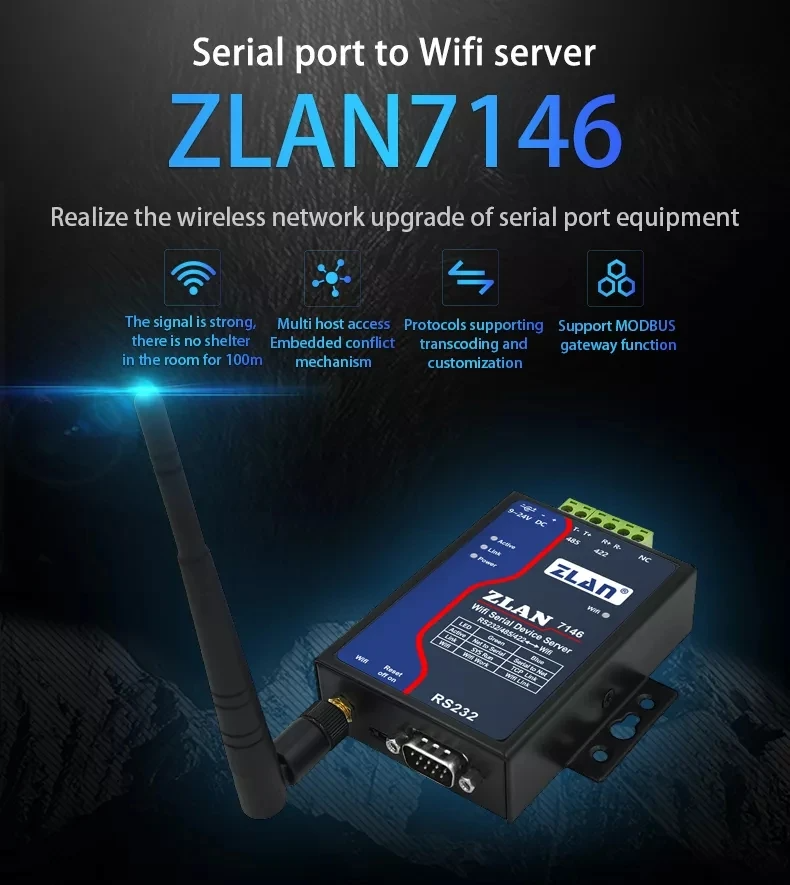

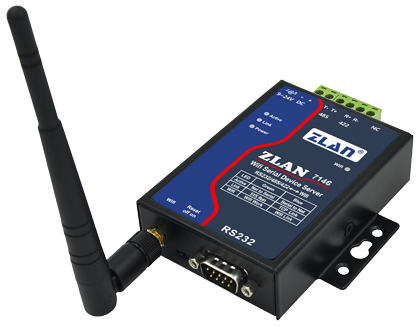

ZLAN7146 to kolejny serwer portów szeregowych WiFi wprowadzony przez firmę Shanghai ZLAN po modelach ZLAN7100, ZLAN7142 i ZLAN7144. Model ten umożliwia łatwe podłączenie urządzeń szeregowych do bezprzewodowej sieci WiFi i realizuje modernizację sieci bezprzewodowej urządzeń szeregowych. Interfejs RS232 obsługuje pełny dupleks i nieprzerwaną komunikację; RS485 posiada wbudowaną ochronę przeciwprzepięciową 485. WiFi obsługuje tryb STA do podłączenia do bezprzewodowego routera lub tryb AP do podłączenia urządzeń WiFi, takich jak telefony komórkowe. Dla użytkowników korzystających z wirtualnych portów szeregowych, oprogramowanie ZLAN ZLVircom umożliwia realizację wirtualnych portów szeregowych bez konieczności modyfikacji oryginalnego oprogramowania PC. Można również używać protokołu Modbus TCP w oprogramowaniu konfiguracyjnym do bezpośredniego podłączenia do urządzenia RTU w celu realizacji komunikacji sieciowej WiFi.
Model 7146 wykorzystuje także nowy chipset WiFi, który charakteryzuje się lepszą wydajnością, wyższą opłacalnością i niższym zużyciem energii. Posiada rdzeń ARM M4, częstotliwość główną 192MHz i korzysta z systemu operacyjnego czasu rzeczywistego. Obsługuje również połączenie z hotspotem WiFi 5.8G.

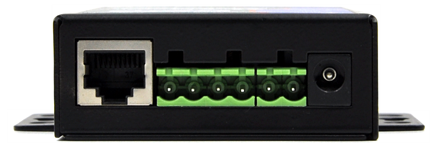

Urządzenie obsługuje jeden port RS232/485/422 do WiFi i może być używane jako STA lub AP. Nie zawiera interfejsu Ethernet (RJ45 jest przeznaczony do późniejszej rozbudowy). Posiada wiele zaawansowanych funkcji, takich jak Modbus TCP, niestandardowy pakiet rejestracyjny, niestandardowa konwersja protokołów, itp., co sprawia, że jest bardzo odpowiedni do aplikacji IoT.
Zaawansowane funkcje modelu 7146 obejmują: obsługę Modbus do RTU, obsługę jednoczesnego dostępu wielu hostów bez konfliktów, obsługę niestandardowego pakietu heartbeat i pakietu rejestracyjnego, obsługę MQTT, funkcję przesyłania i dystrybucji danych HTTP, obsługę współistnienia serwera i klienta TCP. Obsługuje użycie narzędzia ZLVircom do wyszukiwania urządzeń w różnych segmentach sieci, obsługuje zdalne aktualizacje i niestandardowe pobieranie stron internetowych. Obsługuje binarne polecenia podobne do AT, bez konieczności przełączania do trybu konfiguracji AT. Model ZLAN7146TN obsługuje komunikację P2P.
Tryb WiFi obsługuje 802.11b/g/n oraz tryby szyfrowania WEP64/128, TKIP, AES, WPA, WPA2, WAPI. Gdy urządzenie i komputer są podłączone do tego samego punktu dostępowego (AP), komputer i moduł mogą się ze sobą komunikować.
Materiały dodatkowe
 |
Instrukcja obsługi w języku angielskim - manual |
- model: ZLAN7146

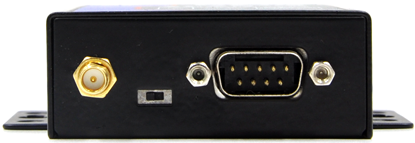

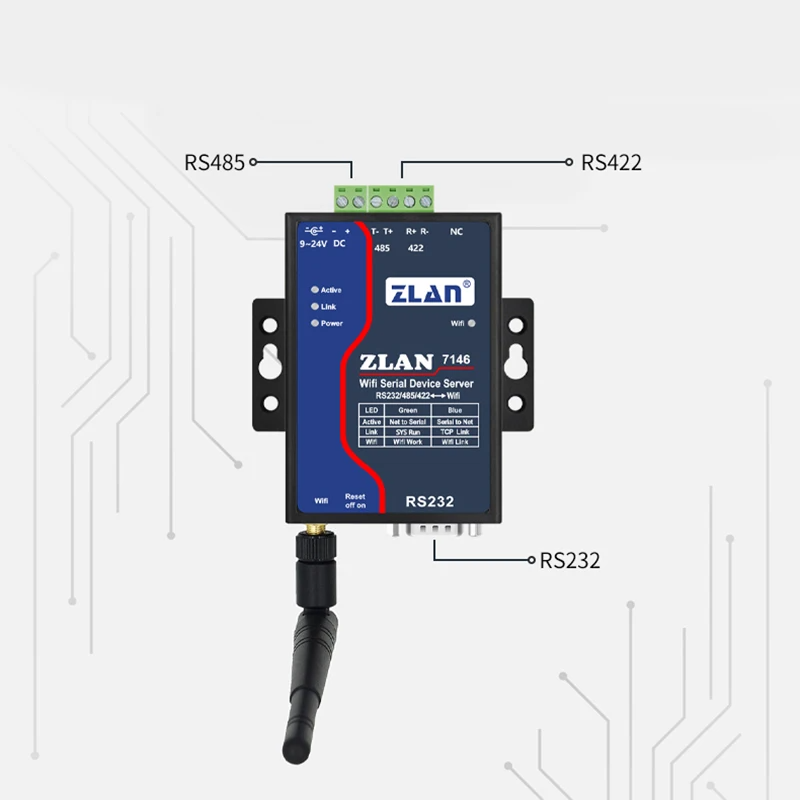

- porty szeregowe: RS232 (DB9), RS485 (blok terminali), RS422 (blok terminali)
- pełny dupleks: obsługuje pełny dupleks i nieprzerwaną komunikację

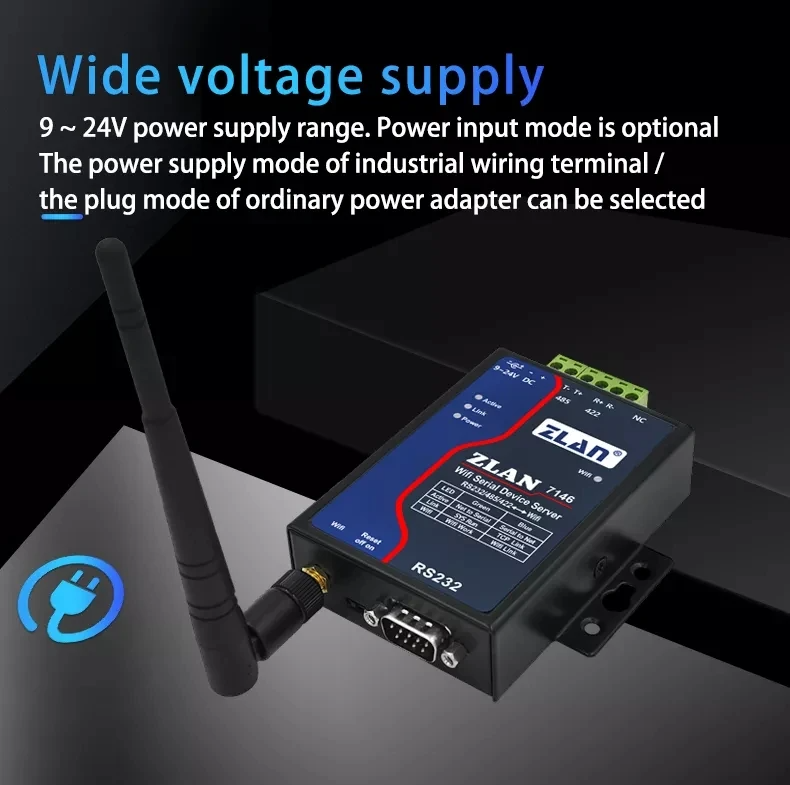

- zasilanie: dodatnie wewnątrz i ujemne na zewnątrz, standardowe gniazdo zasilania, złącze dwuprzewodowe; napięcie wejściowe 9~24V, zużycie energii 95mA
- rozmiar: długość × szerokość × wysokość = 9.4cm × 6.5cm × 2.5cm
- prędkość transmisji: 1200~460800bps
- liczba bitów danych: 5~9
- bity parzystości: brak, nieparzyste, parzyste, mark, space
- kontrola przepływu: sprzętowa CTS/RTS, DSR/DTR i programowa XON/XOFF

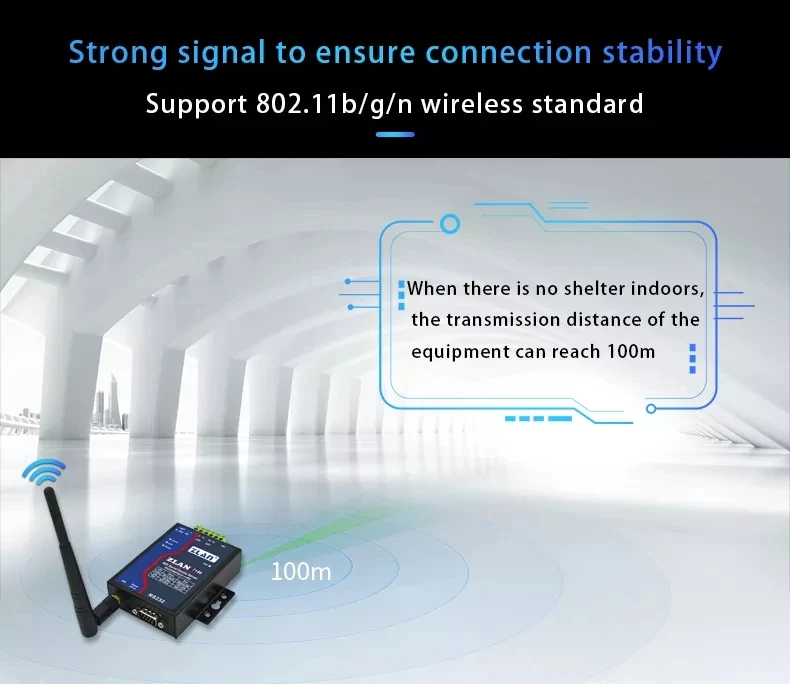

- standardy bezprzewodowe: 802.11 b/g/n
- zakres częstotliwości: 2.412GHz-2.484GHz
- moc nadawania: IEEE 802.11n: 15dBm @HT20/40 MCS7; IEEE 802.11g: 16dBm @54MHz; IEEE 802.11b: 18dBm @11MHz
- czułość odbioru: HT40 MCS7: -70dBm@10% PER(MCS7); HT20 MCS7: -73dBm@10% PER(MCS7); 54M: -77dBm@10% PER; 11M: -89dBm@8% PER
- tryby pracy bezprzewodowej: STA/AP
- mechanizm zabezpieczeń: WPA/WPA2, WEP, TKIP, AES, WPS2.0, WAPI
- protokoły sieciowe: TCP/UDP/ARP/ICMP/DHCP/DNS/HTTP
- sposób komunikacji: gniazdo, wirtualny port szeregowy
- konfiguracja: serwer WWW, narzędzie konfiguracyjne ZLVircom dla Windows
- zasilanie: 9~24V (50mA przy 24V)
- zużycie energii: pełna prędkość pracy: 95mA
- temperatura pracy: -20~70℃
- temperatura przechowywania: -45~125℃

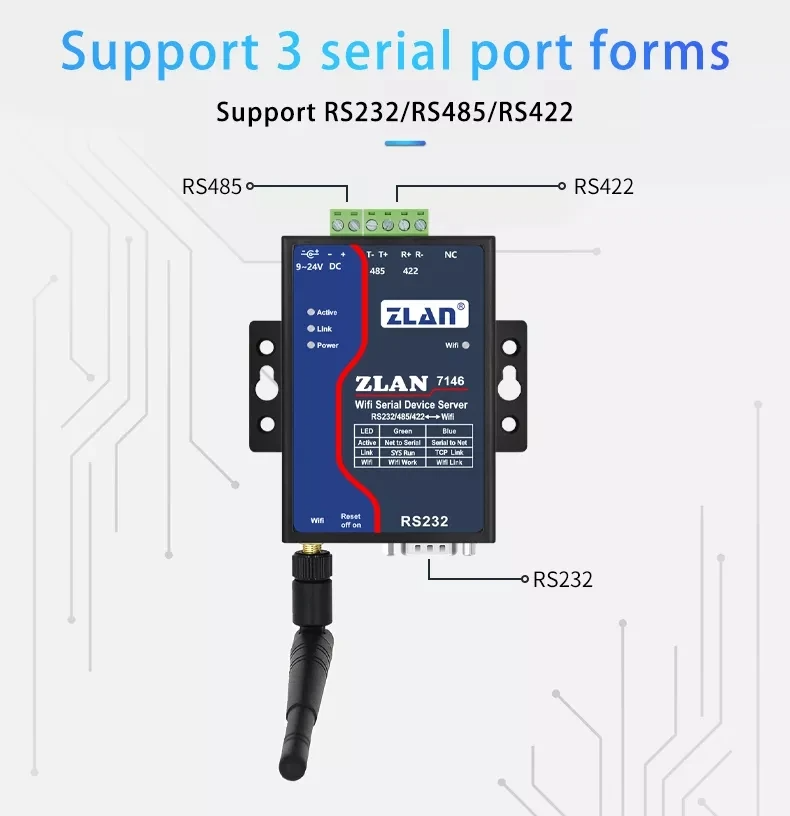

- wsparcie dla trzech typów portów szeregowych: RS232, RS485, RS422
- wsparcie dla połączenia WiFi między modułami

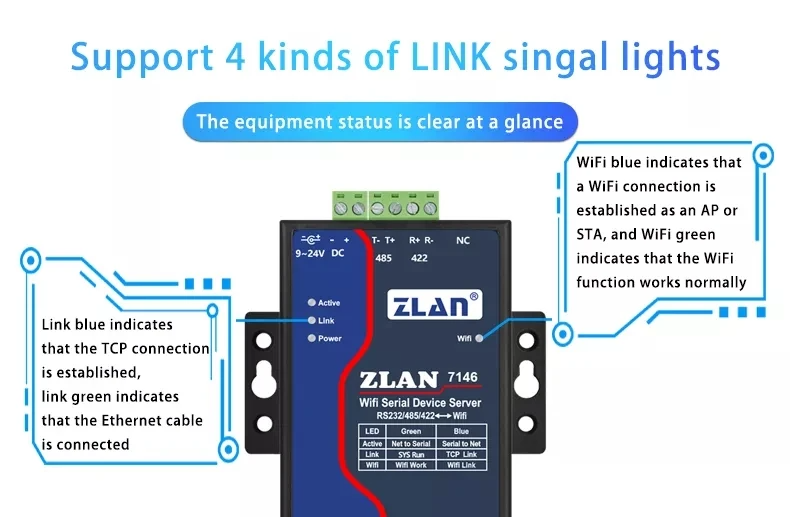

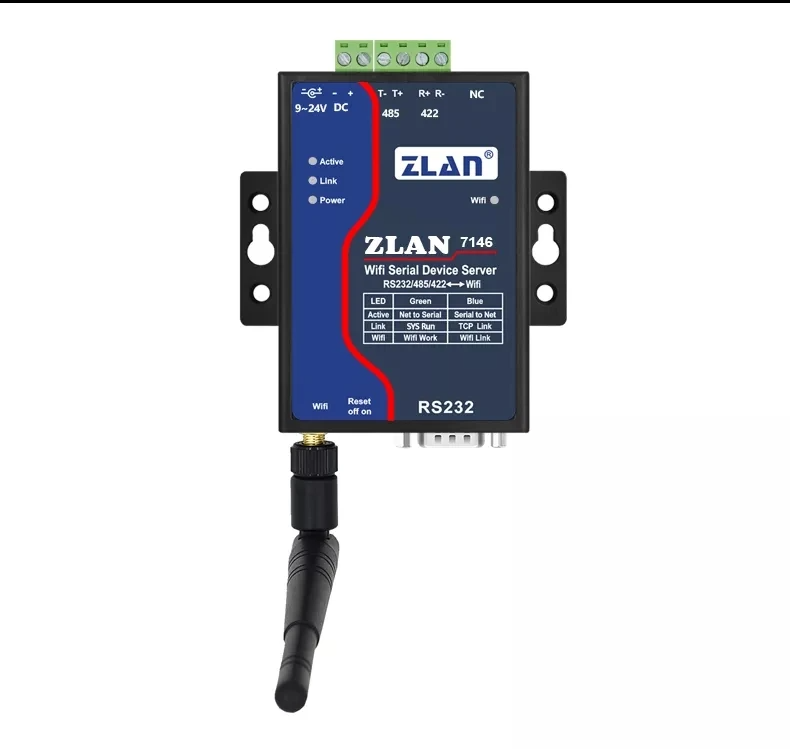

- cztery typy wskaźników LINK: LINK niebieski wskazuje na ustanowienie połączenia TCP, LINK zielony wskazuje na połączenie kabla Ethernet, WIFI niebieski wskazuje na ustanowienie połączenia WiFi jako AP lub STA, WIFI zielony wskazuje na normalną pracę funkcji WiFi
- jedno-klikowe wyszukiwanie i konfiguracja
- wsparcie dla rozwiązywania DNS, wsparcie dla bycia klientem DHCP, a także serwerem DHCP w trybie AP

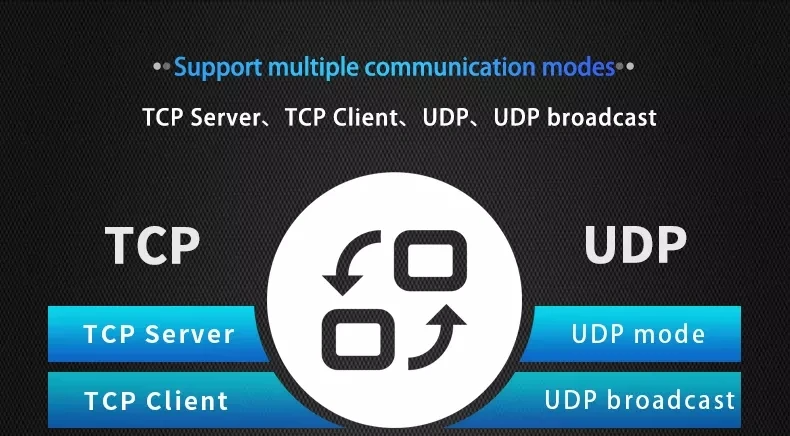

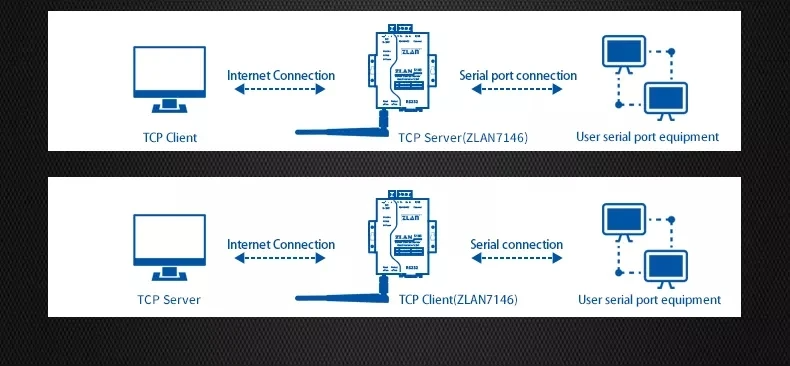

- tryby: TCP Server, TCP Client, UDP, UDP multicast; jako serwer obsługuje do 100 połączeń TCP, jako klient może połączyć się z 8 docelowymi adresami IP

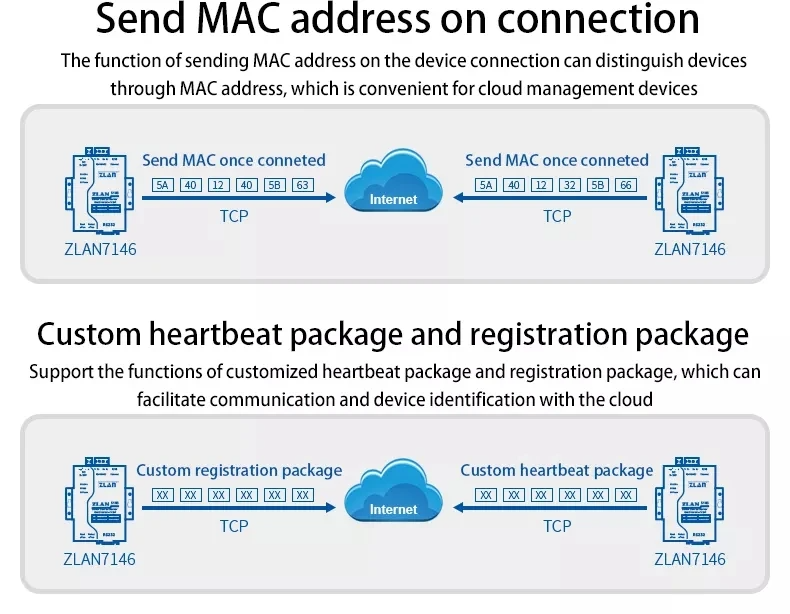

- funkcja wysyłania adresu MAC przy połączeniu urządzenia, co ułatwia zarządzanie w chmurze
- wsparcie dla zdalnego przeglądania statusu połączenia TCP urządzenia oraz statusu wysyłania i odbierania danych portu szeregowego przez oprogramowanie; wirtualny port szeregowy obsługuje funkcję monitorowania danych

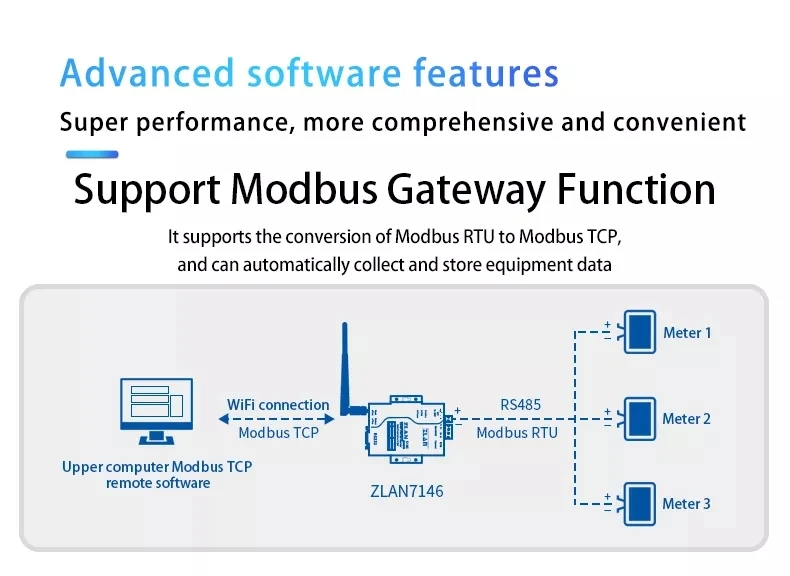

- wsparcie dla funkcji bramki Modbus, wsparcie dla Modbus RTU do Modbus TCP, wsparcie dla Modbus typu przechowywania oraz bez przechowywania

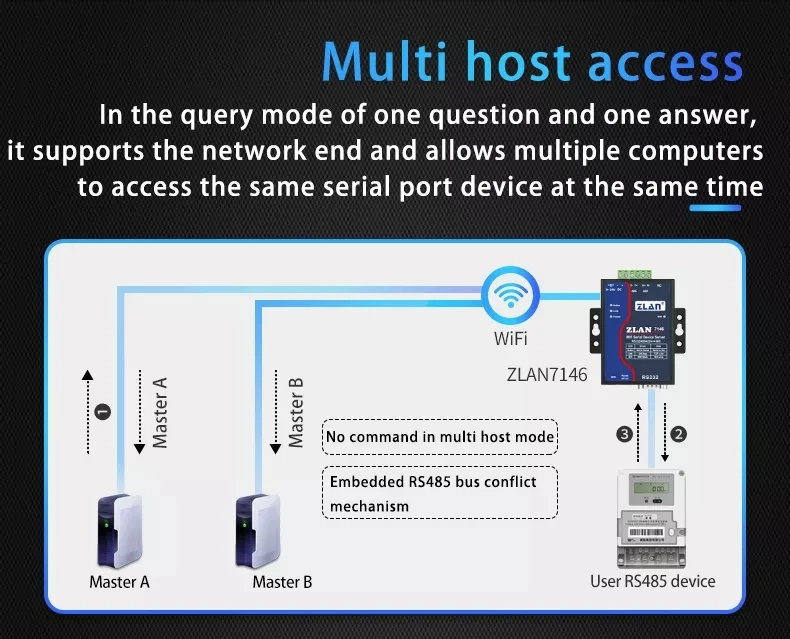

- funkcja multi-host: w trybie zapytań jeden na jeden, strona WiFi pozwala na dostęp wielu komputerów do tego samego urządzenia szeregowego jednocześnie
- wsparcie dla niestandardowego pakietu heartbeat i pakietu rejestracyjnego, co ułatwia komunikację z chmurą i identyfikację urządzeń
- wymagana autoryzacja hasłem przy nawiązywaniu połączenia TCP, aby zapewnić bezpieczeństwo połączenia

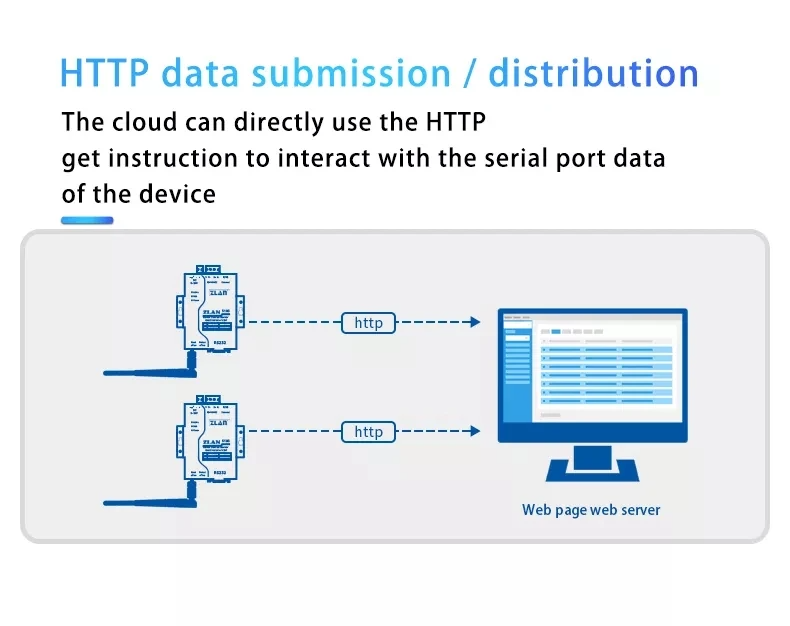

- wsparcie dla przesyłania i dystrybucji danych przez HTTP, chmura może bezpośrednio używać poleceń HTTP GET do interakcji z danymi portu szeregowego urządzenia

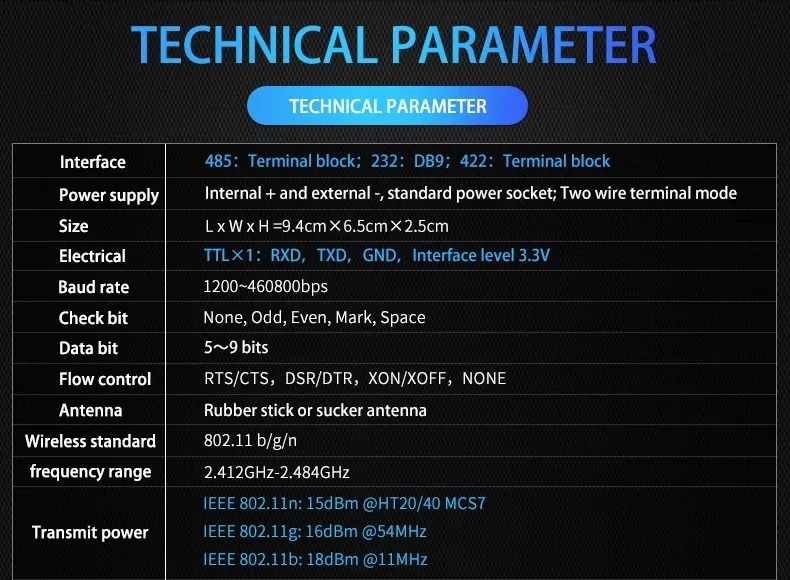

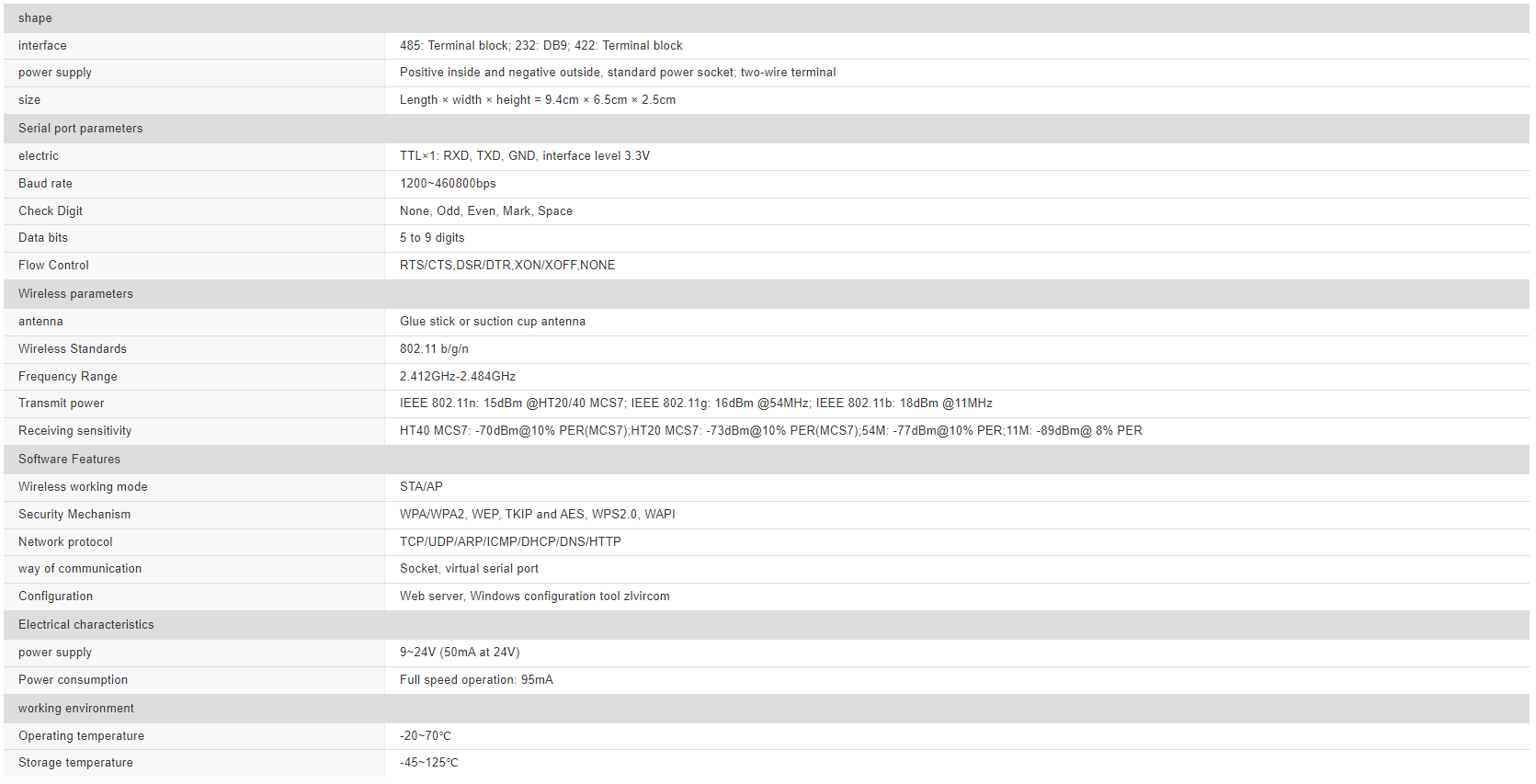

| Parametry techniczne | |
| Kształt | |
| Interfejs | RS485: terminal blokowy; RS232: DB9; RS422: terminal blokowy |
| Zasilanie | Dodatnie wewnątrz i ujemne na zewnątrz, standardowe gniazdo zasilania; terminal dwupinowy |
| Wymiary | Długość × szerokość × wysokość = 9.4cm × 6.5cm × 2.5cm |
| Parametry portu szeregowego | |
| Interfejs elektryczny | TTL×1: RXD, TXD, GND, poziom interfejsu 3.3V |
| Szybkość transmisji | 1200~460800bps |
| Cyfra kontrolna | Brak, Parzysta, Nieparzysta, Space, Mark |
| Bity danych | 5 do 9 bitów |
| Kontrola przepływu | RTS/CTS, DSR/DTR, XON/XOFF, brak |
| Parametry bezprzewodowe | |
| Antena | Antena klejowa lub przyssawkowa |
| Standardy bezprzewodowe | 802.11 b/g/n |
| Zakres częstotliwości | 2.412GHz-2.484GHz |
| Moc nadawania | IEEE 802.11n: 15dBm@HT20/40 MCS7; IEEE 802.11g: 16dBm@54MHz; IEEE 802.11b: 18dBm@11MHz |

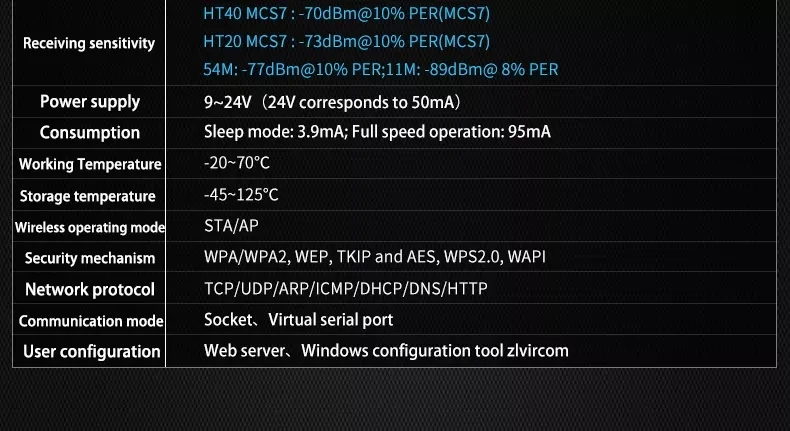

| Czułość odbioru | HT40 MCS7: -70dBm@10% PER(MCS7); HT20 MCS7: -73dBm@10% PER(MCS7); 54M: -77dBm@10% PER; 11M: -89dBm@8% PER |
| Funkcje oprogramowania | |
| Tryb pracy bezprzewodowej | STA/AP |
| Mechanizm bezpieczeństwa | WPA/WPA2, WEP, TKIP i AES, WPS2.0, WAPI |
| Protokół sieciowy | TCP/UDP/ARP/ICMP/DHCP/DNS/HTTP |
| Sposób komunikacji | Socket, wirtualny port szeregowy |
| Konfiguracja | Przeglądarka internetowa, narzędzie konfiguracyjne Windows ZLVirCOM |
| Charakterystyka elektryczna | |
| Zasilanie | 9-24V (50mA przy 24V) |
| Pobór mocy | Pełna prędkość operacji: 95mA |
| Środowisko pracy | |
| Temperatura pracy | -20~70℃ |
| Temperatura przechowywania | -45~125℃ |
