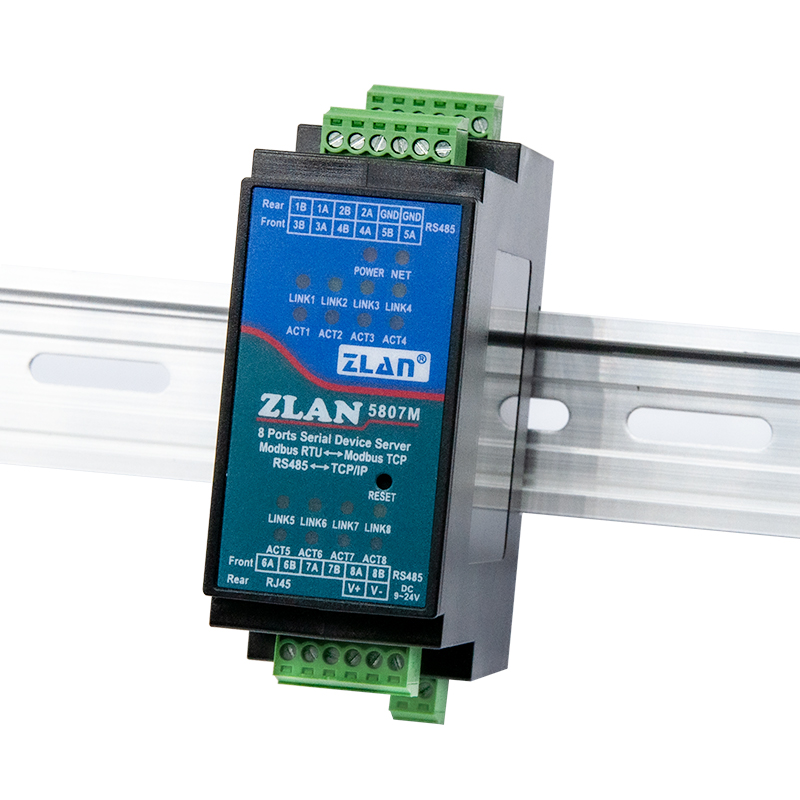

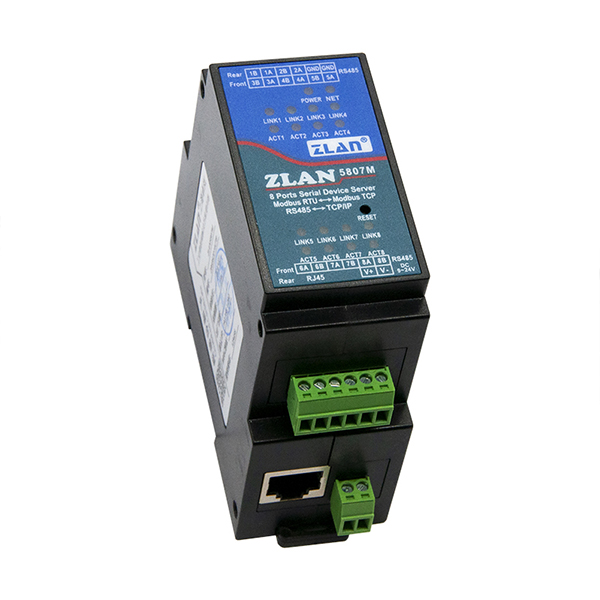

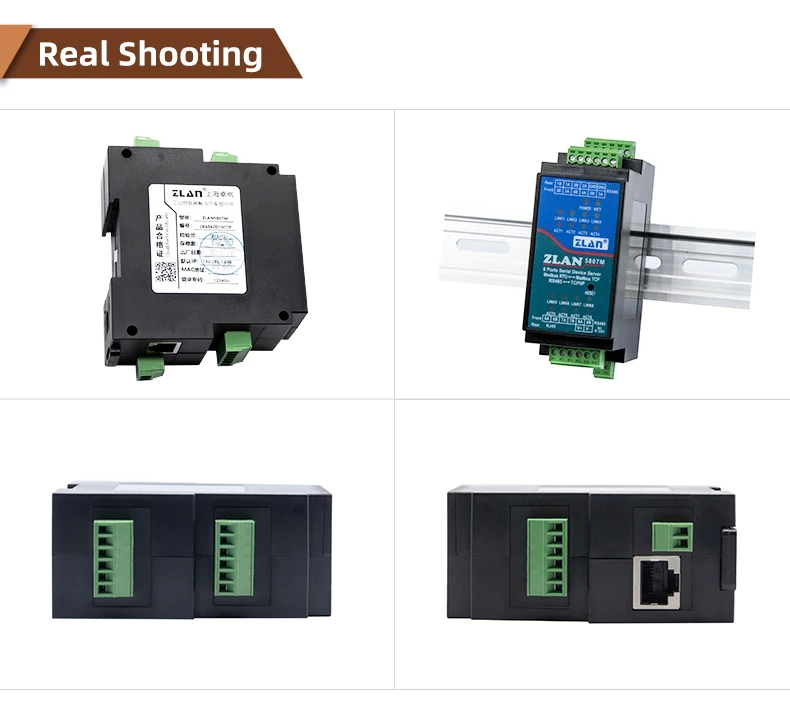

ZLAN5807M to rodzaj kolektora danych/bramy IOT urządzenia RS485 specjalnie zaprojektowanej do środowiska przemysłowego, która integruje serwer portu szeregowego, bramę Modbus, bramę MQTT, RS485 do JSON i inne funkcje.

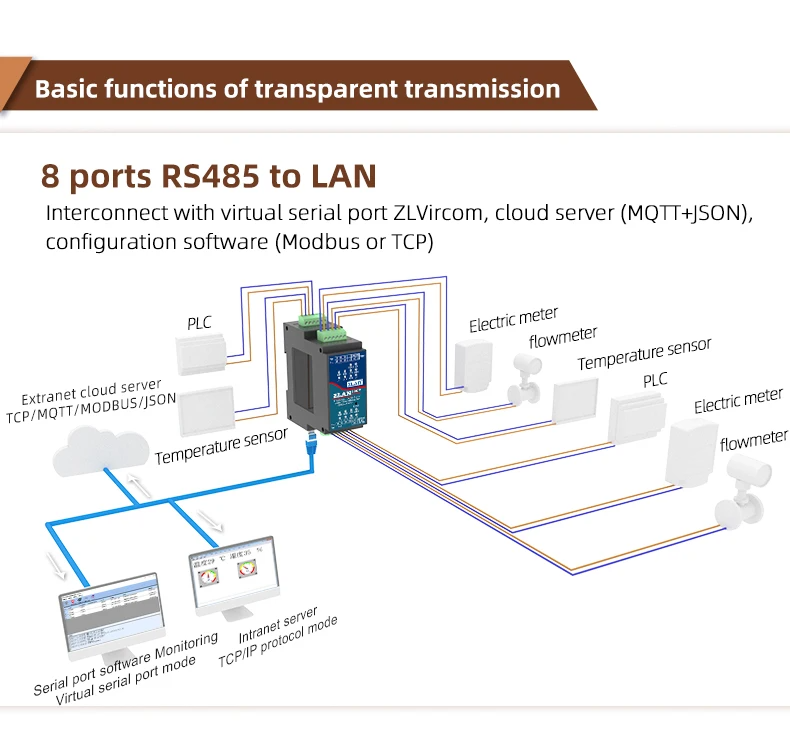

Posiada 8 interfejsów RS485 i interfejs Ethernet 10M/100M. W porównaniu z tradycyjnym 8-portowym serwerem szeregowym, szerokość jest zmniejszona do około 1/4 oryginalnej, a objętość jest niewielka. Wykorzystuje zasilacz z blokiem zacisków, wejście o szerokim napięciu 9~24V.
Instrukcja obsługi w języku angielskim - manual |
Cechy sprzętowe:
Funkcje:
Zaawansowane funkcje oprogramowania:

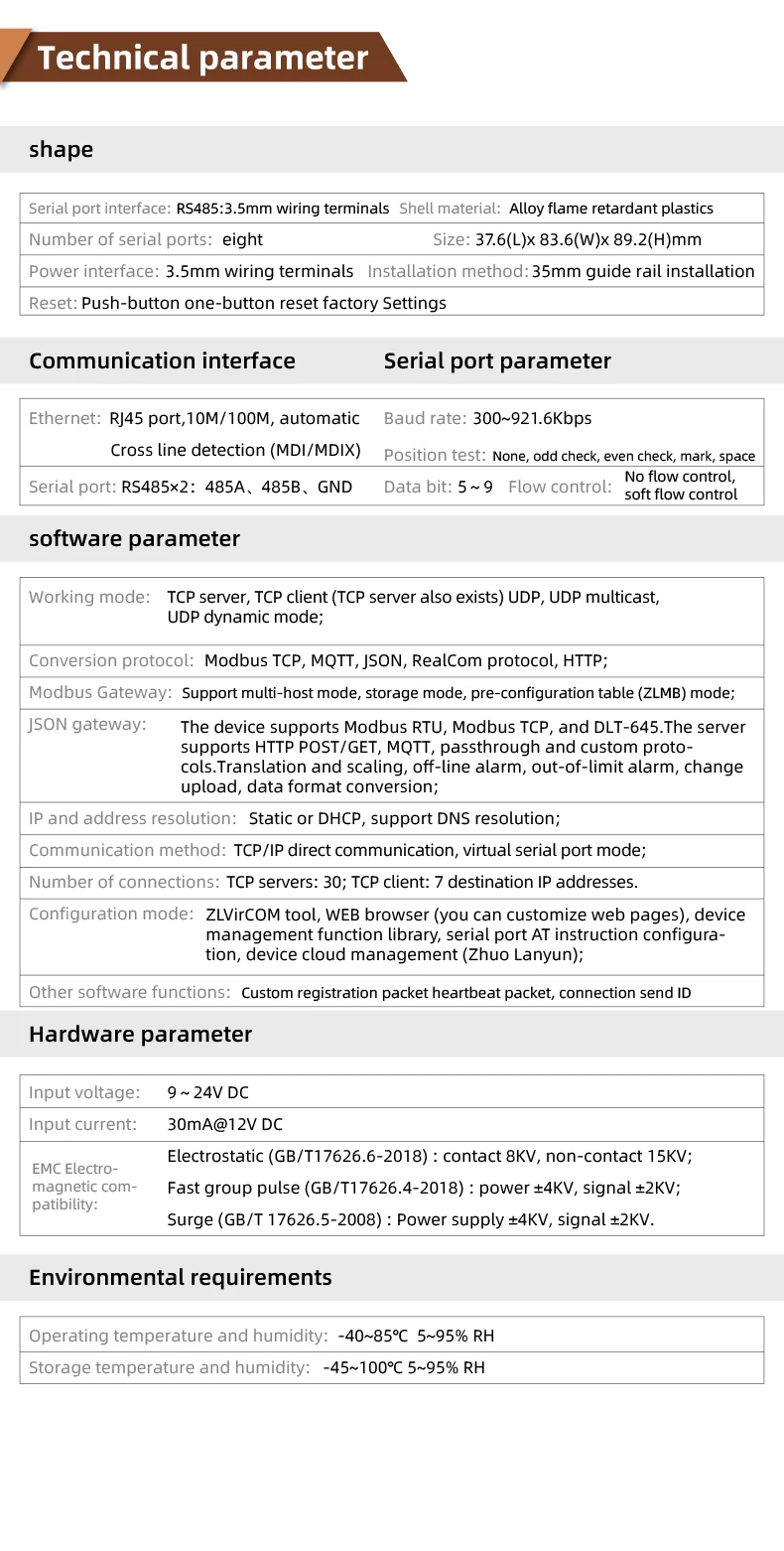

Parametry techniczne | |
Interfejs portu szeregowego | RS485: 3.5mm terminal block |
Liczba portów szeregowych | 8, mogą pracować niezależnie, konfigurowalne prędkości transmisji |
Interfejs zasilania | 3.5mm terminal block |
Reset | Reset fabryczny jednym dotknięciem |
Materiał obudowy | Plastik odporny na płomienie |

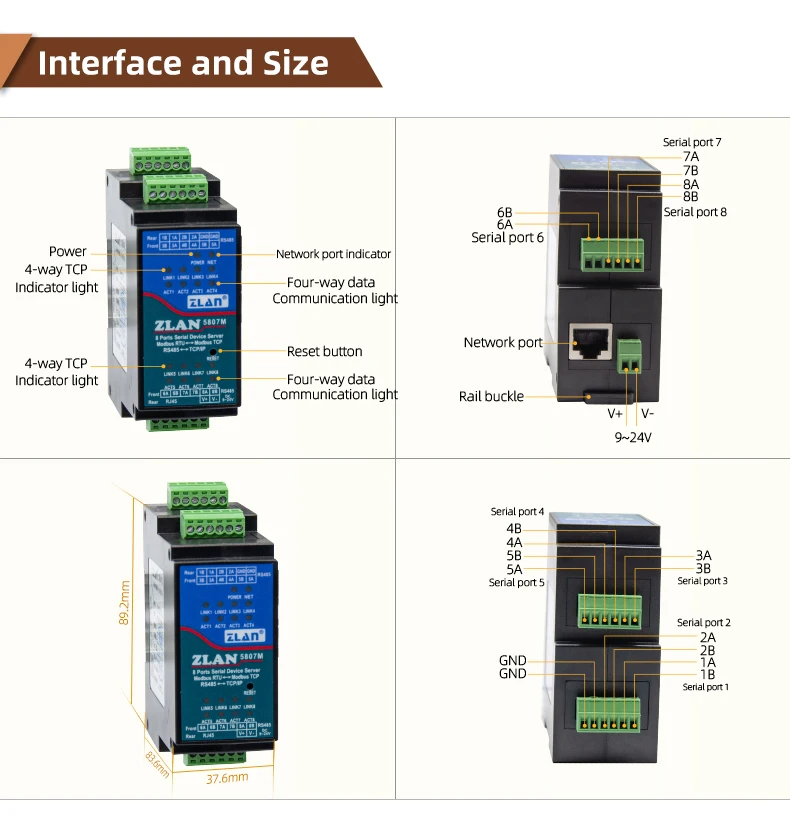

Wymiary | 37.6 x 63.6 x 89.2 mm |

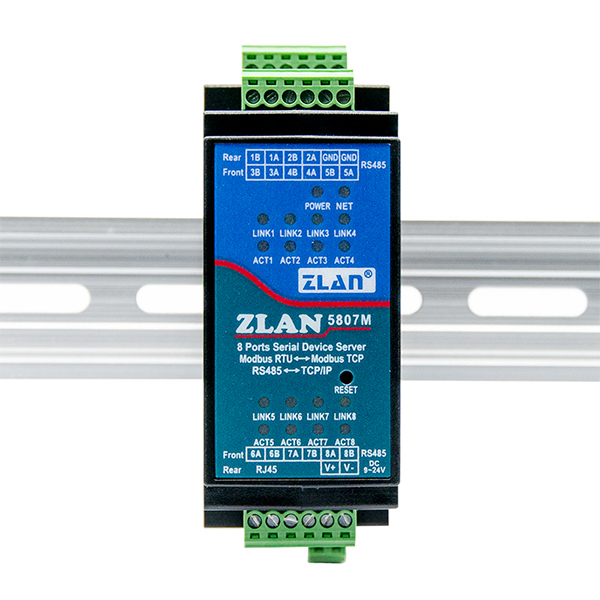

Metoda instalacji | Montaż na szynie DIN 35 mm |
Interfejs komunikacyjny | |

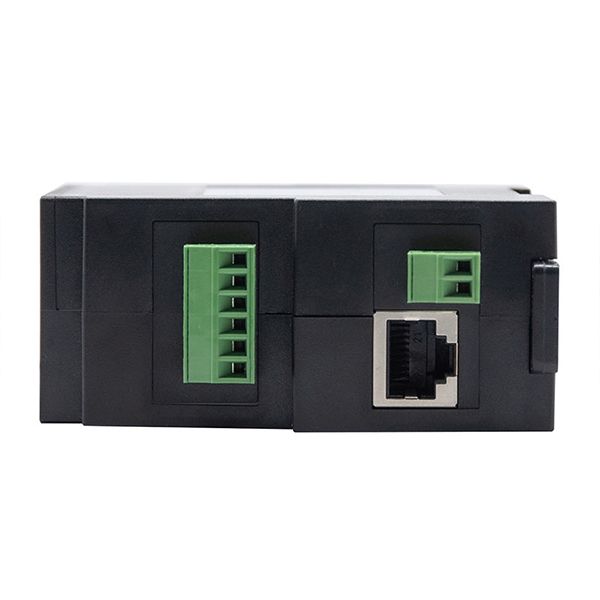

Ethernet | RJ45, 10M/100M, obsługa automatycznego wykrywania krzyżowych połączeń (MDI/MDIX) |
Port szeregowy | RS485×8: 485A, 485B, GND |
Parametry portu szeregowego | |
Prędkość transmisji | 300~921.6Kbps, prędkość transmisji konfigurowalna |
Weryfikacja | brak, parzysta, nieparzysta, mark, space |
Bity danych | 5 ~ 9 |
Kontrola przepływu | Brak kontroli przepływu, miękka kontrola przepływu |
Oprogramowanie | |

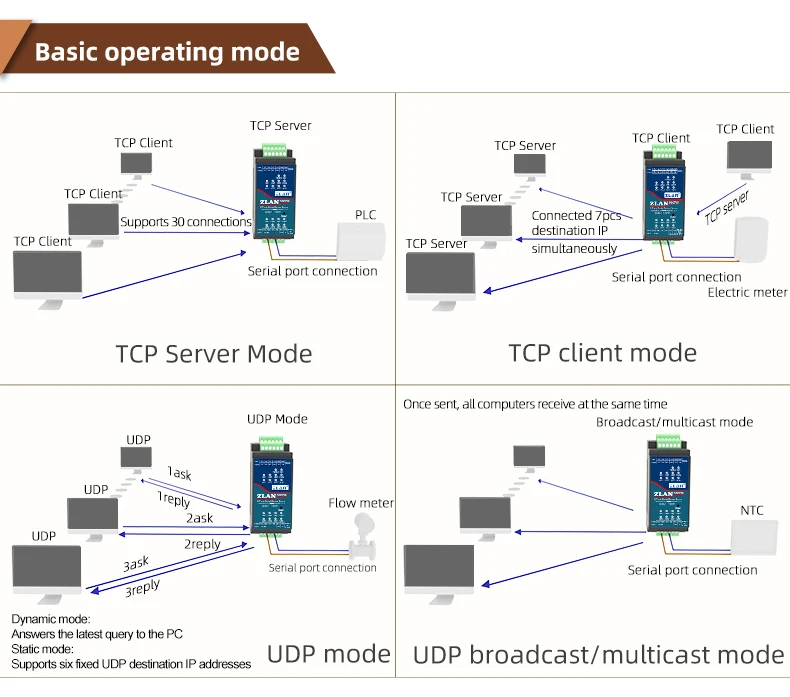

Tryb pracy | Serwer TCP, Klient TCP (serwer TCP może współistnieć), UDP, multicast UDP, tryb dynamiczny UDP |

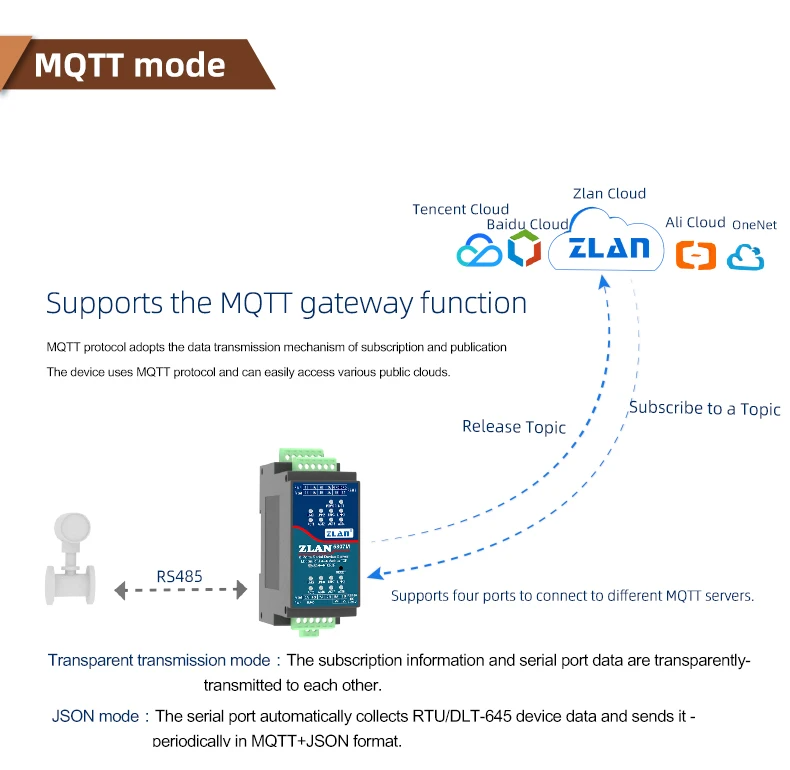

Protokół konwersji | Modbus TCP, MQTT, JSON, protokół RealCom, HTTP |

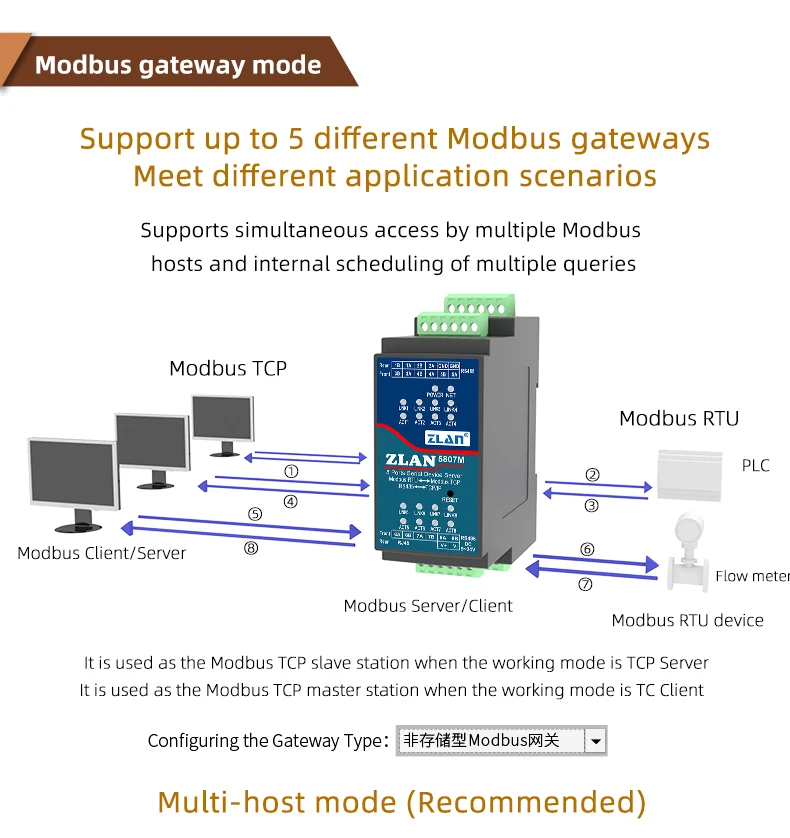

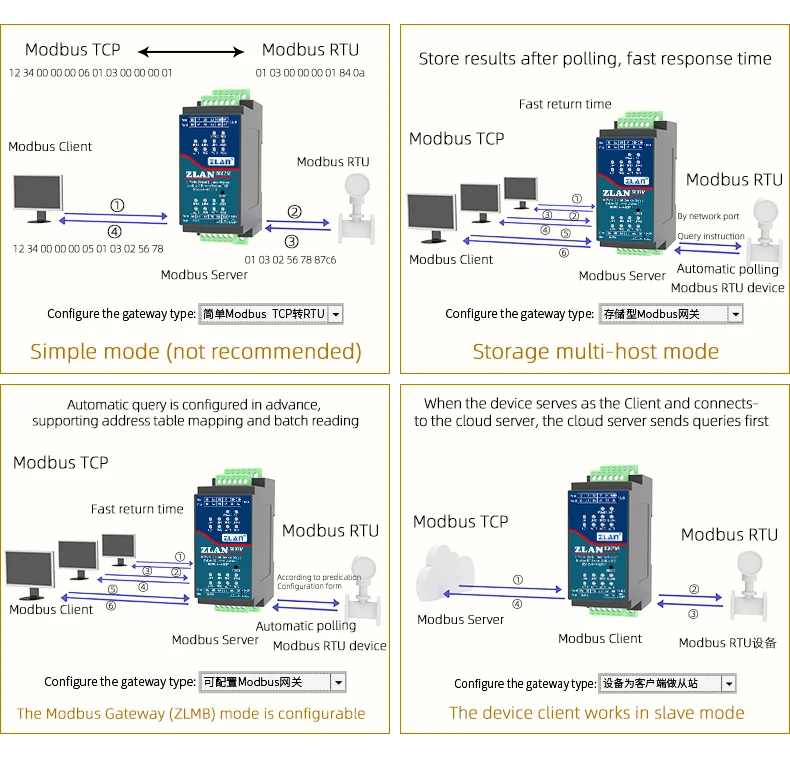

Brama Modbus | Obsługuje tryb multi-host, tryb przechowywania, i wstępnie skonfigurowaną tabelę (ZLMB) |

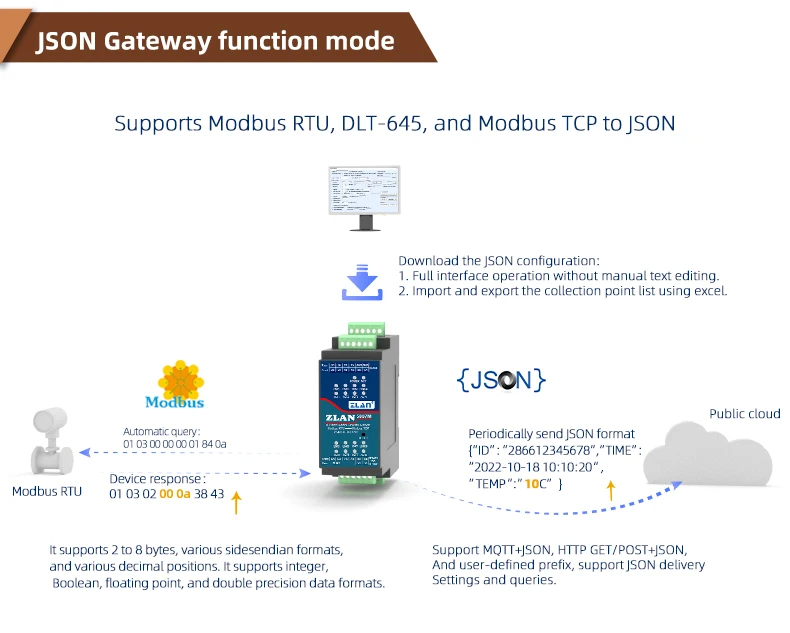

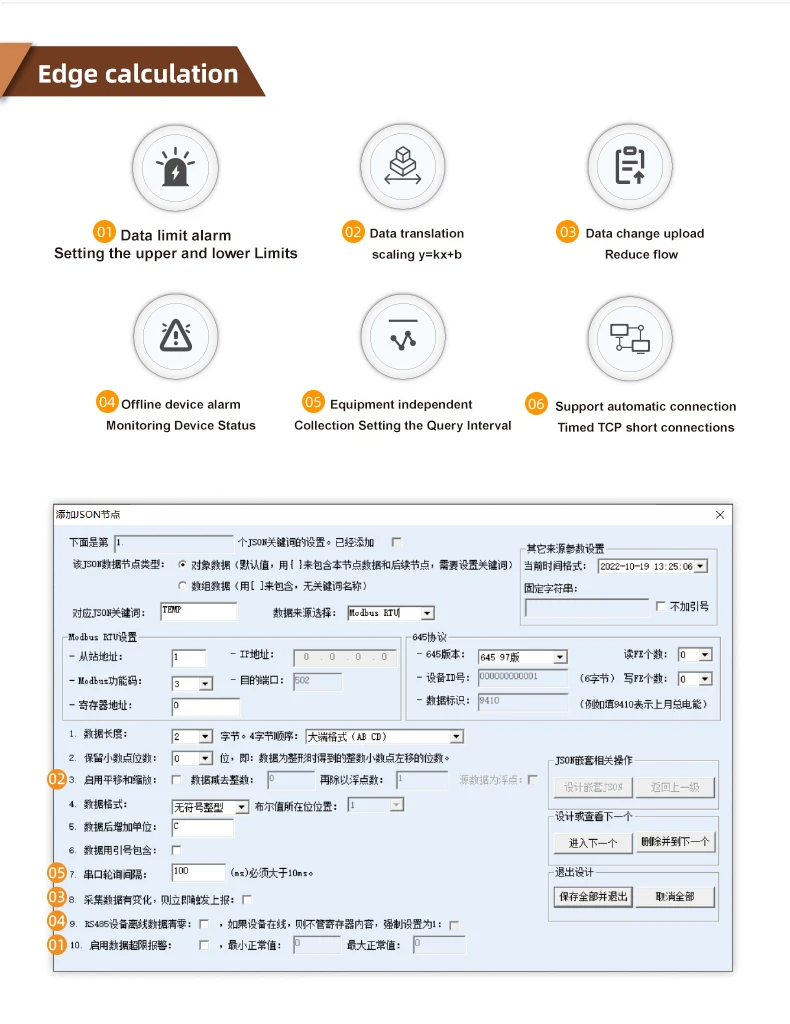

Brama JSON | Urządzenie obsługuje Modbus RTU, Modbus TCP, i DLT-645; serwer obsługuje HTTP POST/GET, MQTT, transparentną transmisję i niestandardowe protokoły; możliwość zdalnego alarmu, zmiany przesyłu danych i konwersji formatu danych. |
IP i rozdzielczość adresu | Statyczny lub DHCP, obsługa rozwiązywania DNS |
Metoda komunikacji | Komunikacja TCP/IP, tryb wirtualnego portu szeregowego |
Liczba serwerów TCP | 30; Liczba klientów TCP: 7 adresów docelowych IP |
Metoda konfiguracji | ZLVirCOM, przeglądarka WEB (konfigurowalne strony internetowe), biblioteka zarządzania urządzeniami, konfiguracja komend AT, zarządzanie urządzeniami w chmurze (ZL Cloud) |
Inne funkcje oprogramowania | Spersonalizowane pakiety rejestracyjne, wysyłanie ID przy połączeniu, NTP, wbudowany TCP heartbeat |
Sprzęt | |
Napięcie wejściowe | 9 ~ 24V DC |
Prąd wejściowy | 30mA@12V DC |
Zasilanie | 30mA@12V DC |
EMC kompatybilność elektromagnetyczna | Statyczność (GB/T17626.6-2018): kontakt 8KV, powietrze 15KV; Grupa I (GB/T17626.4-2018): moc 4KV, sygnał 2KV; Grupa II (GB/T17626.5-2008): moc 4KV, sygnał 2KV |
Środowisko pracy | |
Temperatura pracy, wilgotność | -40~85℃, 5~95% RH |
Temperatura przechowywania, wilgotność | -45~100℃, 5~95% RH |
