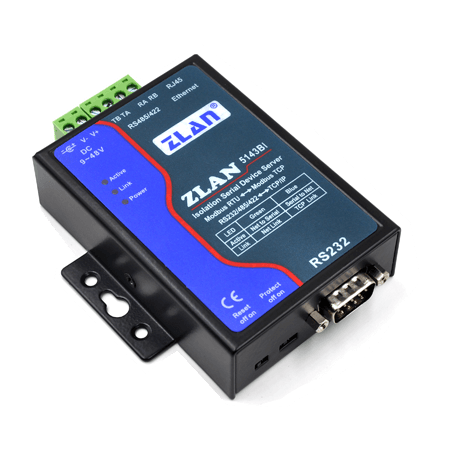

Konwerter szeregowy RS232 RS485 RS422 do Ethernet TCP bramka Modbus RTU ZLAN5143BI

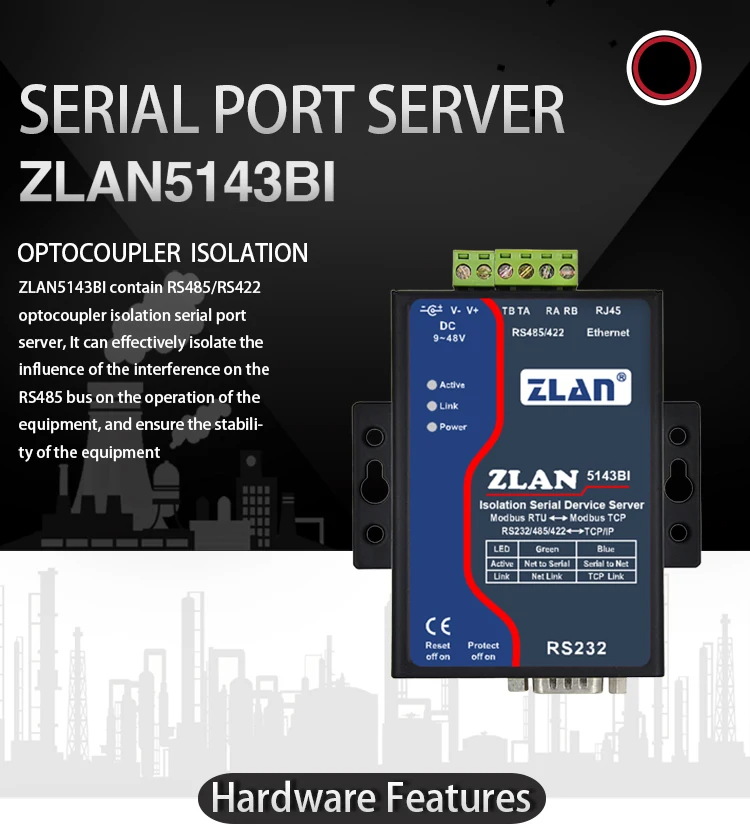

ZLAN5143BI to wysoce niezawodny i wydajny serwer urządzeń szeregowych z bramką Modbus, zaprojektowany przez firmę Shanghai ZLAN, specjalnie do odporności na wyładowania atmosferyczne, zakłócenia elektromagnetyczne oraz trudne warunki środowiskowe. Jest to flagowy produkt w kategorii serwerów urządzeń szeregowych. Może być stosowany w aplikacjach przemysłowych wymagających odporności na zakłócenia, takich jak monitorowanie tuneli, energetyka wiatrowa, monitorowanie katastrof geologicznych i inne.

Charakteryzuje się dobrą izolacją interfejsów. Jego RS485/RS422 posiadają nie tylko ±15KV ochronę antystatyczną, ale także izolację interfejsu na poziomie 2500V, co oznacza, że przy dodaniu napięcia zmiennego 2500V między przewodem RS485 a obudową, prąd upływu do wewnętrznego ZLAN5143BI wynosi mniej niż 5 mA. W związku z problemem, że niektóre serwery portów szeregowych ulegają uszkodzeniu w wyniku wyładowań atmosferycznych, ZLAN5143BI posiada izolację zasilania i stosuje izolowane zasilanie 3000V, co oznacza, że przy dodaniu napięcia zmiennego 3000V do linii zasilania wejściowego i obudowy, prąd upływu do wewnętrznego ZLAN5143BI wynosi mniej niż 5 mA. Izolacja została rygorystycznie przetestowana. Dostarczony jest również terminal uziemiający obudowę, aby odprowadzać prąd piorunowy do ziemi, chroniąc produkt.

RS485 w ZLAN5143BI ma zdolność obsługi 256 urządzeń. W porównaniu do produktów obsługujących 32 urządzenia, umożliwia monitorowanie większej liczby urządzeń, co pozwala na obniżenie kosztów. ZLAN5143BI posiada trzy formy interfejsów: RS232/485/422. Napięcie wejściowe może być dostarczane przez gniazdo DC Q2.1 lub blok zacisków, a napięcie wejściowe wynosi od 18 do 36V (produkty z zasilaniem 12V mogą być również dostosowane). Może być wyposażony w akcesoria do montażu na szynie.

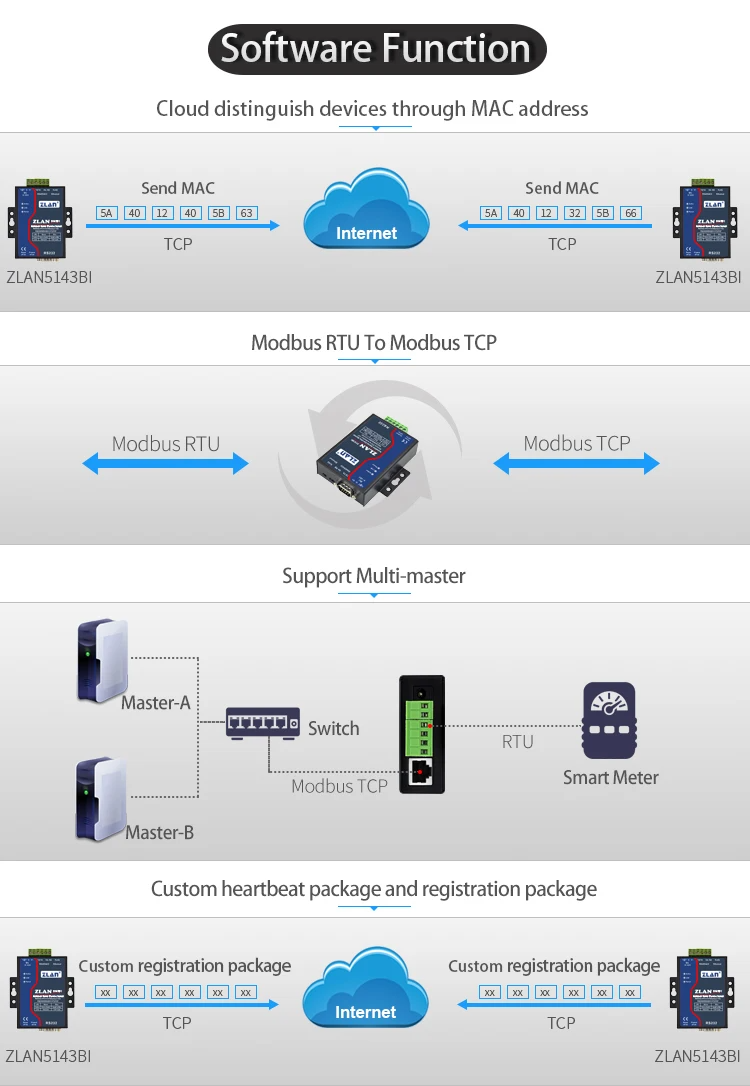

Produkt ten nie tylko posiada funkcję transparentnej transmisji danych z TCP do RS232/485/422, ale także funkcję bramki Modbus typu magazynowego. Typ magazynowy oznacza, że ZLAN5143BI może automatycznie zbierać i przechowywać dane z urządzeń Modbus RTU, a dane zebrane na porcie sieciowym są bezpośrednio odczytywane z wnętrza ZLAN5143BI, co znacznie przyspiesza prędkość zbierania danych na porcie sieciowym.

Instrukcja obsługi w języku angielskim - manual

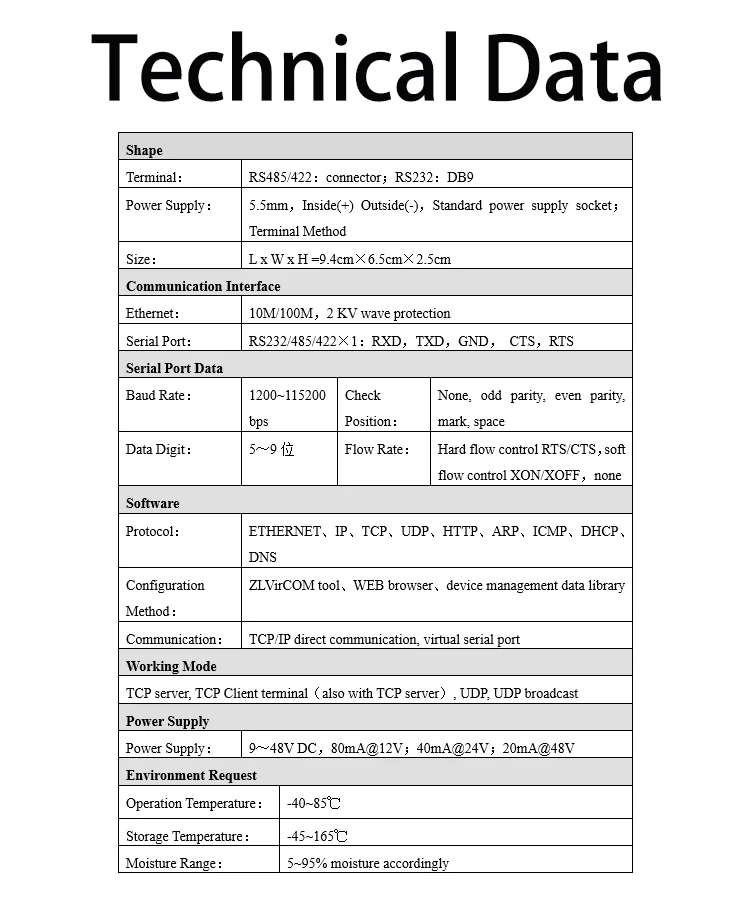

• model: ZLAN5143BI
• konwerter szeregowy RS232 RS485 RS422 do Ethernet TCP
• izolacja interfejsu: izolacja napięciowa do 3KV; RS485/422 może osiągnąć izolację napięciową 2,5KV; funkcja ochrony ESD ±15KV; tłumienie przejściowe wspólnego trybu powyżej 25KV/US.
• obsługa 256 urządzeń dla RS485/422

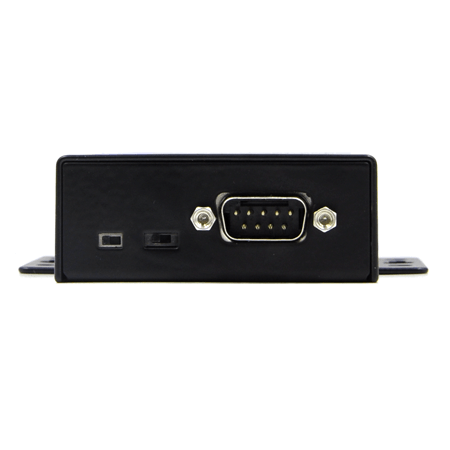

• typy interfejsu: RS232, RS485, RS422 (wymaga dostosowanie wewnętrznych zworek)

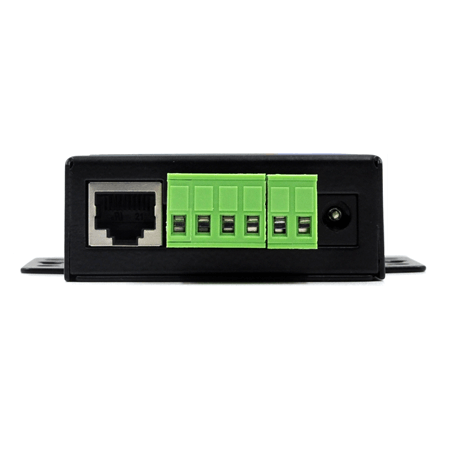

• zasilanie: 18-24V DC Q2.1, zacisk śrubowy, możliwość dostosowania zasilania do 12V
• posiada funkcje serwera urządzeń szeregowych z transparentną transmisją i bramki Modbus. Przy transparentnej transmisji obsługuje pełny dupleks, szybkie przekazywanie danych, brak utraty pakietów; bramka Modbus używa trybu przechowywania, co jest szybsze niż ogólny tryb przekazywania.
• tryby: TCP Server, TCP Client, UDP, multicast UDP
• prędkość transmisji: 1200 - 115200bps
• liczba bitów danych: 5 - 9
• bity parzystości: none, odd parity, even parity, mark, space
• obsługa sprzętowej kontroli przepływu CTS/RTS

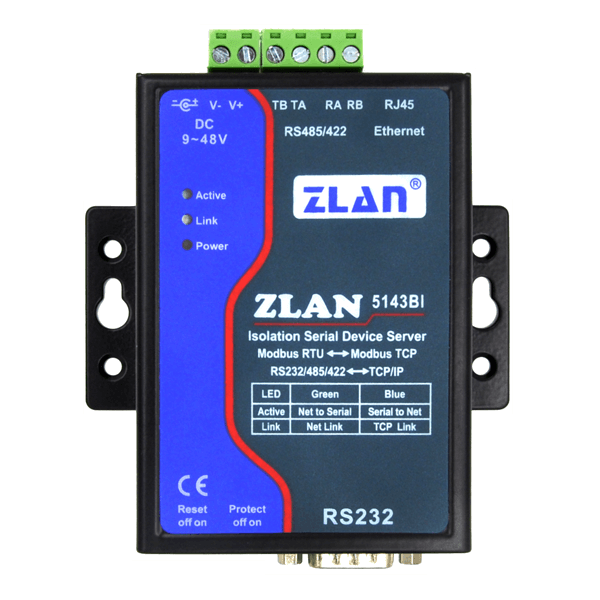

• oświetlenie sygnalizacyjne: zasilanie, połączenie okablowania, połączenie TCP, aktywność danych.
• obsługuje wiele połączeń TCP, jako TCP Server może być połączony z 40 klientami
• TCP Client może łączyć się z 8 różnymi docelowymi adresami IP i portami jednocześnie.
• Sterownik Real COM obsługuje komunikację wielokomputerową za pomocą 9-tego bitu (ramka adresowa to 1, ramka danych to 0).
• obsługuje zdalne wyszukiwanie ZLAN5143BI i konfigurację parametrów przez Internet, umożliwia aktualizację procedury i pobieranie konfiguracji strony przez port Ethernet.
