Konwerter szeregowy RS232 RS485 RS422 do Ethernet TCP IP 2 portowy

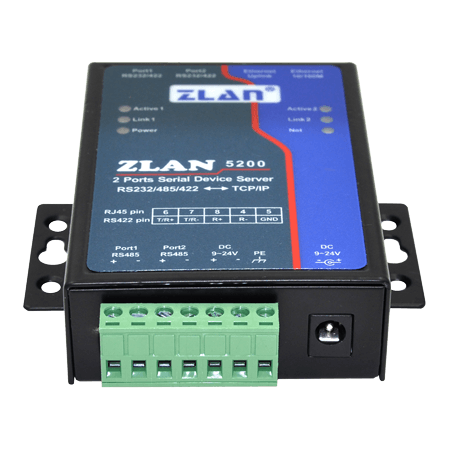

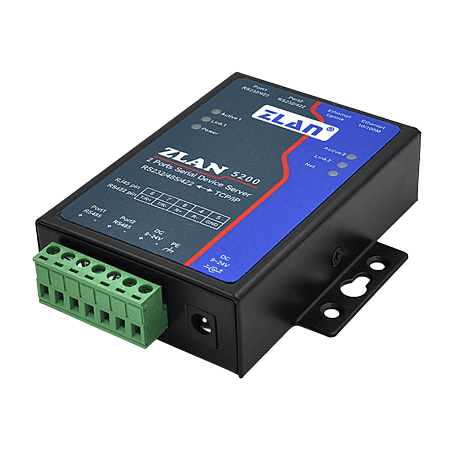

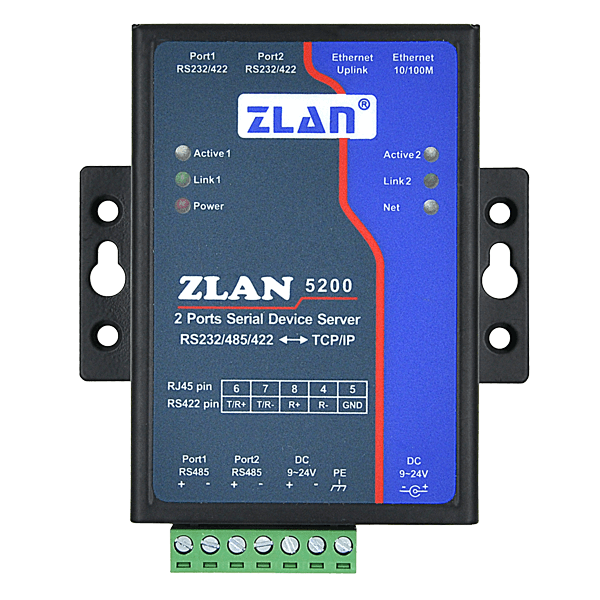

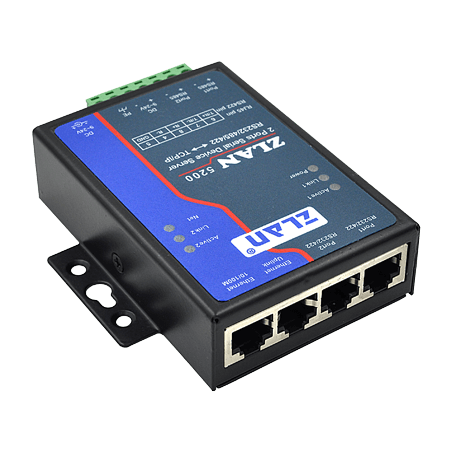

ZLAN5200 to serwer urządzeń szeregowych z dwoma portami, będący konwerterem protokołów między RS232/485/422 a TCP/IP, opracowany przez firmę Shanghai ZLAN. Obsługuje 2 porty RS232 oraz 2 porty RS422/485, umożliwiając jednoczesną pracę dwóch portów szeregowych w trybie pełnego dupleksu poprzez podłączenie do ZLAN5200 za pomocą kabla. Interfejs RS485 to zielony interfejs terminala, natomiast RS232/RS485 to interfejs połączeniowy portu Ethernet RJ45. ZLAN dostarcza kabel RJ45 do DB9, umożliwiający wyprowadzenie 2 złącz DB9 męskich RS232 poprzez podłączenie 2 takich kabli do 2 interfejsów RJ45 RS232. Dodatkowo, 5200 posiada dodatkowy interfejs Ethernet, który może być używany jako przełącznik lub kaskada.

Produkt ten obsługuje także rozszerzenie do 4/6/8 portów poprzez kaskadowy port Ethernet. Oferuje dodatkowo dwa sposoby podłączenia zasilania: przez wtyczkę zasilania oraz terminal, a także szeroki zakres napięcia zasilania oraz ochronę uziemienia obudowy.

Instrukcja obsługi w języku angielskim - manual

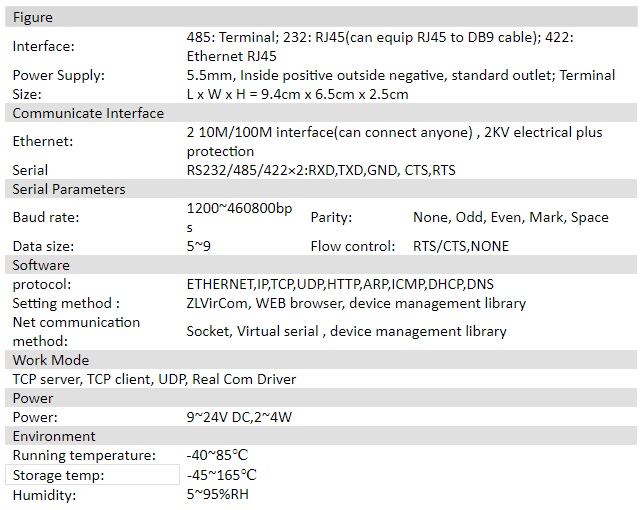

• model: ZLAN5200

• konwerter szeregowy RS232 RS485 RS422 do Ethernet TCP IP

• obsługuje pełny dupleks, wysoką prędkość konwersji i brak utraty pakietów

• wydajność: wysoka wydajność kosztowa

• tryby: TCP Server, TCP Client, UDP, automatyczne przełączanie na Real Com Driver Mode przy komunikacji z ZLVirCom

• prędkość transmisji: 1200 - 460800bps

• liczba bitów danych: 5 - 9

• bity parzystości: None, Odd, Even, Mark, Space

• sprzętowa kontrola przepływu: CTS/RTS

• ochrona przeciwprzepięciowa: wbudowana funkcja ochrony przeciwprzepięciowej dla RS485

• narzędzie zarządzania: ZLVirCom dla Windows, obsługuje wirtualny port szeregowy, wyszukiwanie urządzeń, modyfikację parametrów
• biblioteka zarządzania urządzeniami: biblioteka DLL dla Windows, wspiera rozwój programów w VC, VB, Delphi, C++ Builder, komunikacja za pomocą funkcji read() i write()
• innowacyjna metoda wykrywania rozłączenia: automatyczne przywracanie połączenia po wykryciu rozłączenia sieci w trybie TCP Server i TCP Client
• zastosowanie: modernizacja sieci Modbus RTU, kompatybilny z oprogramowaniem SCADA/HMI Beijing Sunway ForceControl Technology, bezpośrednie przekształcanie Modbus TCP na Modbus RTU

• wbudowany serwer WWW: umożliwia modyfikację parametrów przez przeglądarkę internetową

• obsługa DHCP: łatwe zarządzanie IP, rozwiązywanie konfliktów IP

• obsługa DNS: umożliwia dostęp do serwera danych przez nazwę domeny

• połączenia TCP: obsługuje do 100 połączeń TCP jednocześnie

• elastyczne ustawienia ramek danych szeregowych: spełnia wszystkie wymagania dotyczące ramek danych szeregowych
• tryb UDP: obsługuje dynamiczny adres docelowy, ułatwia zarządzanie jednym serwerem szeregowym przez wielu użytkowników
• Real Com Driver: obsługuje komunikację wielomaszynową za pomocą 9-tego bitu (0 dla ramki danych, 1 dla ramki adresowej)
• zdalne wyszukiwanie i modyfikacja parametrów: obsługuje zdalne wyszukiwanie serwerów szeregowych i modyfikację parametrów przez Internet
• ochrona modyfikacji parametrów: zapobiega przypadkowej modyfikacji, obsługuje działanie z domyślnymi parametrami
• ochrona RJ45: wbudowana ochrona elektryczna 2KV
• ochrona przed zakłóceniami elektromagnetycznymi: wysoka ochrona przed zakłóceniami elektromagnetycznymi dzięki zewnętrznej obudowie SECC
