Konwerter szeregowy RS232 RS485 RS422 do Ethernet TCP IP 2 portowy Modbus

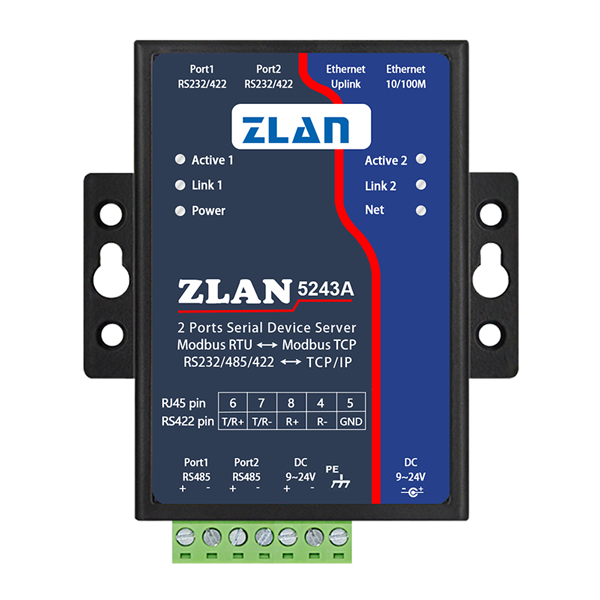

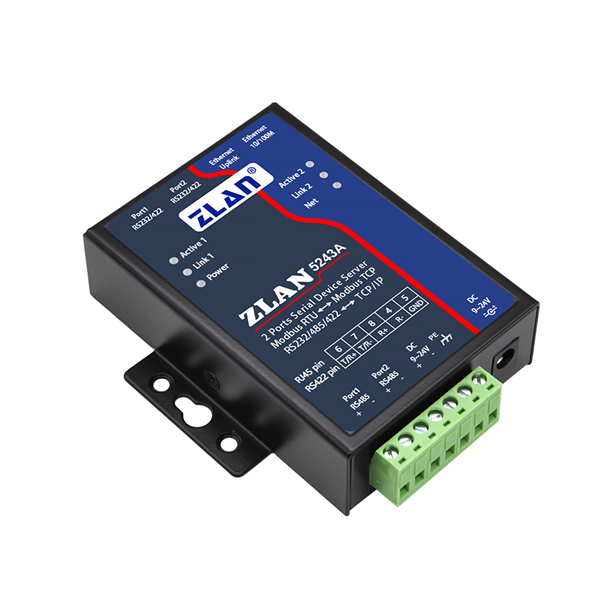

Model ZLAN5243A to zaawansowany serwer szeregowy firmy Shanghai ZLAN, wyposażony w dwa porty RS232 oraz dwa porty RS422/485. Urządzenie to pełni rolę konwertera protokołów między RS232/485/422 a TCP/IP, a także wspiera konwersję Modbus TCP na Modbus RTU. Dzięki możliwości podłączenia wszystkich portów szeregowych za pomocą jednego kabla sieciowego, ZLAN5243A umożliwia jednoczesną pracę dwóch portów szeregowych w trybie pełnego dupleksu.

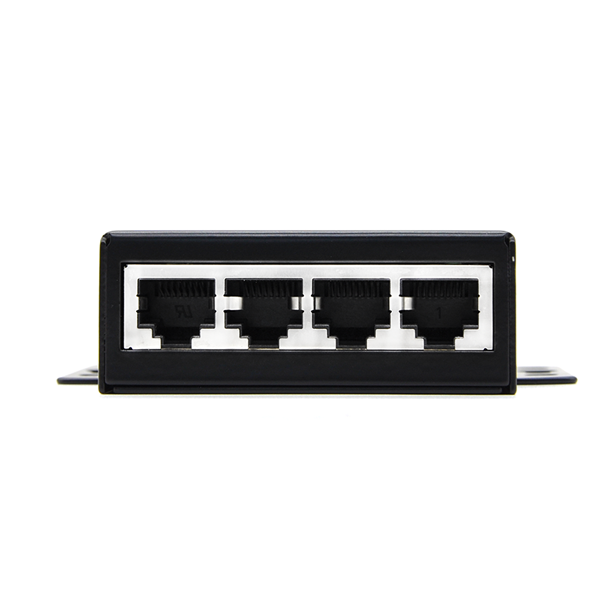

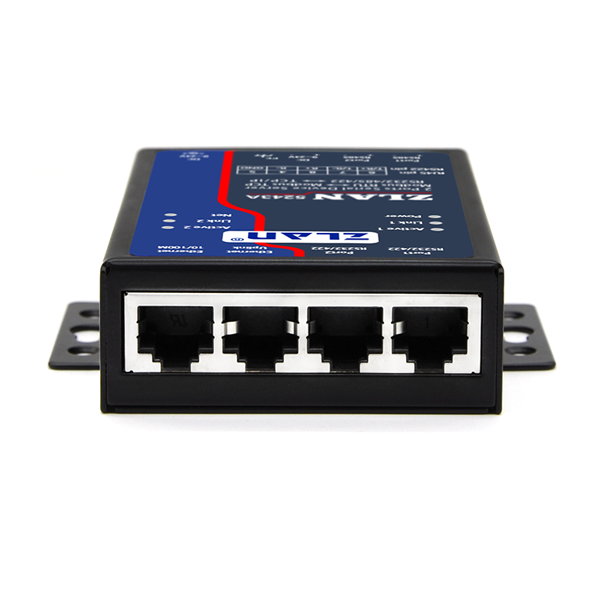

Port RS485 jest oznaczony zielonym terminalem do okablowania, natomiast port RS232/RS485 to port RJ45. Model ten posiada także dodatkowy interfejs Ethernet, który może działać jako przełącznik lub służyć do kaskadowania połączeń. ZLAN5243A oferuje różne konfiguracje liczby portów szeregowych: cztery, sześć lub osiem.
Urządzenie może być zasilane na dwa sposoby: przez gniazdo zasilania lub terminal do okablowania, oferując szeroki zakres napięcia oraz zabezpieczenie okablowania obudowy.
Konwerter szeregowy, RS232, RS485, RS422, Ethernet, TCP IP, 2 portowy, Modbus, konwersja protokołów, komunikacja szeregowa, sieć Ethernet, transmisja danych, integracja sieci, przemysłowy konwerter, urządzenia sieciowe, podwójny port szeregowy, protokół sieciowy, połączenie LAN, interfejs szeregowy, adaptacja portów, przenośny konwerter, sprzęt sieciowy, Modbus gateway
Materiały dodatkowe
Dane techniczne:
- model: ZLAN5243A
- konwerter szeregowy RS232/485/422 do Ethernet TCP IP
- obsługuje pełny dupleks, wysoką prędkość konwersji i brak utraty pakietów; jednoczesna konwersja między Ethernetem a portami szeregowymi z dużą ilością danych bez przerw i utraty danych
- wydajność: wysoka wydajność kosztowa, projektowanie z myślą o intensyfikacji przy zachowaniu stabilności
- tryby: TCP Server, TCP Client, UDP, automatyczne przełączanie na Real Com Driver Mode przy komunikacji z ZLVirCom
- prędkość transmisji: 1200 - 460800bps
- liczba bitów danych: 5 - 9
- bity parzystości: None, Odd, Even, Mark, Space
- sprzętowa kontrola przepływu: CTS/RTS
- ochrona przeciwprzepięciowa: wbudowana funkcja ochrony przeciwprzepięciowej dla RS485
- narzędzie zarządzania: ZLVirCom dla Windows, obsługuje wirtualny port szeregowy, wyszukiwanie urządzeń, modyfikację parametrów
- biblioteka zarządzania urządzeniami: biblioteka DLL dla Windows, wspiera rozwój programów w VC, VB, Delphi, C++ Builder, komunikacja za pomocą funkcji read() i write()
- innowacyjna metoda wykrywania rozłączenia: automatyczne przywracanie połączenia po wykryciu rozłączenia sieci w trybie TCP Server i TCP Client
- zastosowanie: modernizacja sieci Modbus RTU, kompatybilny z oprogramowaniem SCADA/HMI Beijing Sunway ForceControl Technology, bezpośrednie przekształcanie Modbus TCP na Modbus RTU
- wbudowany serwer WWW: umożliwia modyfikację parametrów przez przeglądarkę internetową
- obsługa DHCP: łatwe zarządzanie IP, rozwiązywanie konfliktów IP
- obsługa DNS: umożliwia dostęp do serwera danych przez nazwę domeny
- połączenia TCP: obsługuje do 100 połączeń TCP jednocześnie
- elastyczne ustawienia ramek danych szeregowych: spełnia wszystkie wymagania dotyczące ramek danych szeregowych
- tryb UDP: obsługuje dynamiczny adres docelowy, ułatwia zarządzanie jednym serwerem szeregowym przez wielu użytkowników
- Real Com Driver: obsługuje komunikację wielomaszynową za pomocą 9-tego bitu (0 dla ramki danych, 1 dla ramki adresowej)
- zdalne wyszukiwanie i modyfikacja parametrów: obsługuje zdalne wyszukiwanie serwerów szeregowych i modyfikację parametrów przez Internet
- ochrona modyfikacji parametrów: zapobiega przypadkowej modyfikacji, obsługuje działanie z domyślnymi parametrami
- ochrona RJ45: wbudowana ochrona elektryczna 2KV
- ochrona przed zakłóceniami elektromagnetycznymi: wysoka ochrona przed zakłóceniami elektromagnetycznymi dzięki zewnętrznej obudowie SECC

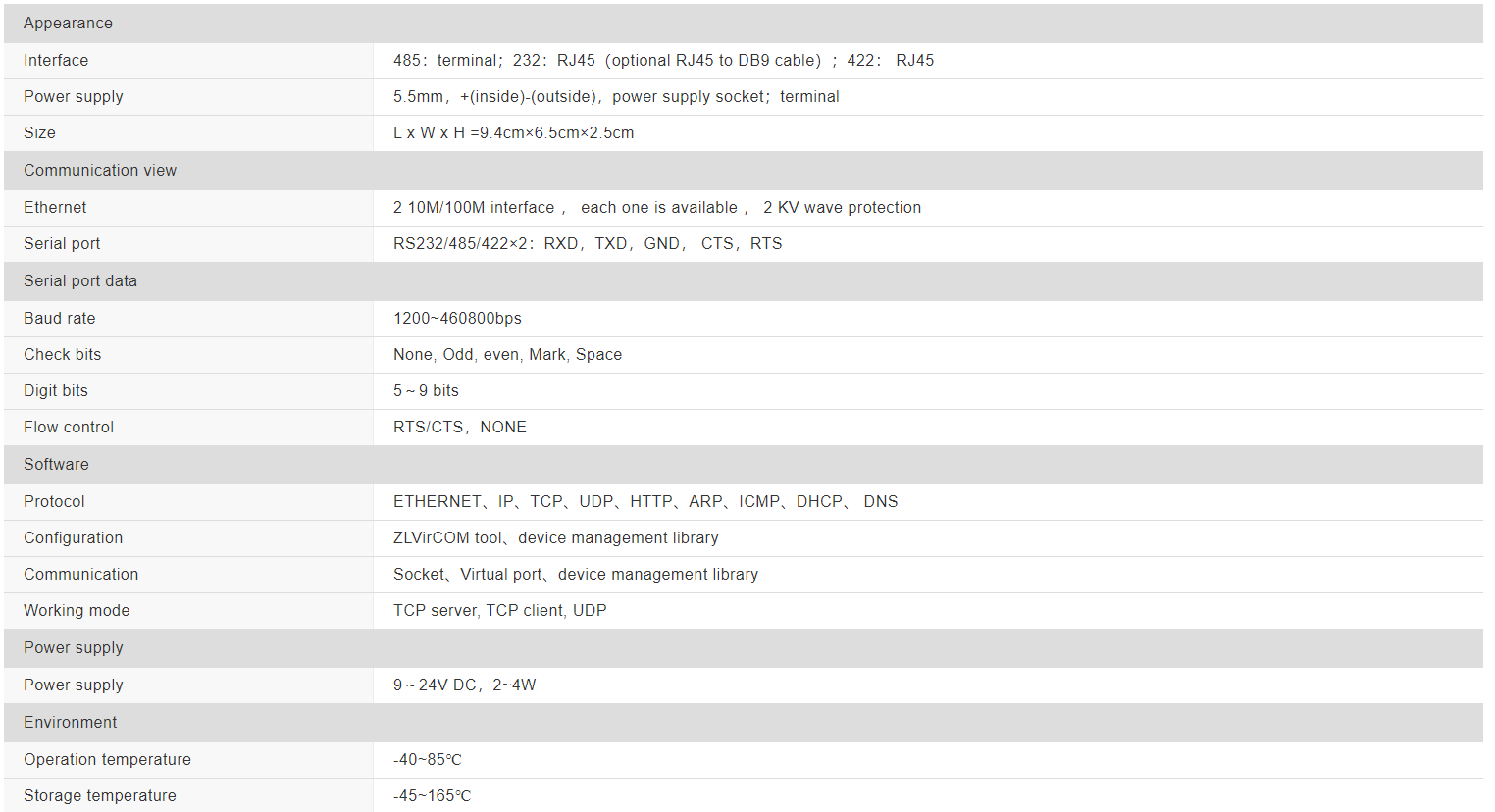

Parametry techniczne |
Interfejs |
485: Terminal; 232: RJ45 (można wyposażyć kabel RJ45 do DB9); 422: Ethernet RJ45 |
Zasilacz |
5.5mm, wewnątrz dodatni na zewnątrz ujemny, standardowy wylot |
Wymiary |

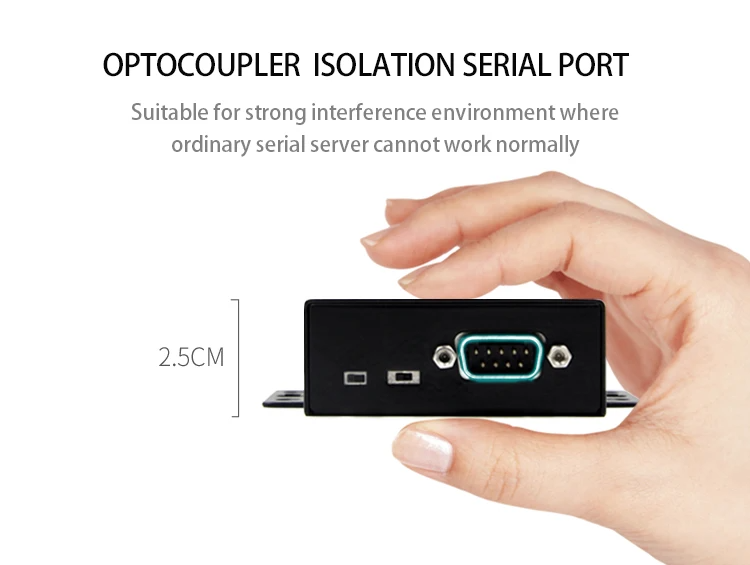

9,4cm x 6,5cm x 2,5cm (dł. x szer. x wys.) |
Ethernet |
2 10M/100M, ochrona przeciwprzepięciowa 2KV |
Serial |
RS232/485/422 × 2:RXD,TXD,GND, CTS,RTS |
Szybkość transmisji |
1200 ~ 460800bps |
Bity danych |
5 ~ 9 |
Kontrola przepływu |
RTS/CTS, NONE |
Protokół |
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS |
Bity parzystości |
None, Odd, Even, Mark, Space |
Metoda ustawień |
ZLVirCom, przeglądarka WEB, biblioteka zarządzania urządzeniami |
Metoda komunikacji sieciowej |
Gniazdo, wirtualny szeregowy, biblioteka zarządzania urządzeniami |
Tryb pracy |
Serwer TCP, klient TCP, UDP |
Moc |
9~24V DC, 2 ~ 4W |
Temperatura pracy |
- 40 ~ 85 ℃ |
Temperatura przechowywania |
-45~165℃ |
Wilgotność |
5 ~ 95%RH |
2 ports serial server, transmit between RS232/485/422 and TCP/I, Modbus Gateway, 2 ports anti mutual interference, high baud rate 1200-460800bps.
