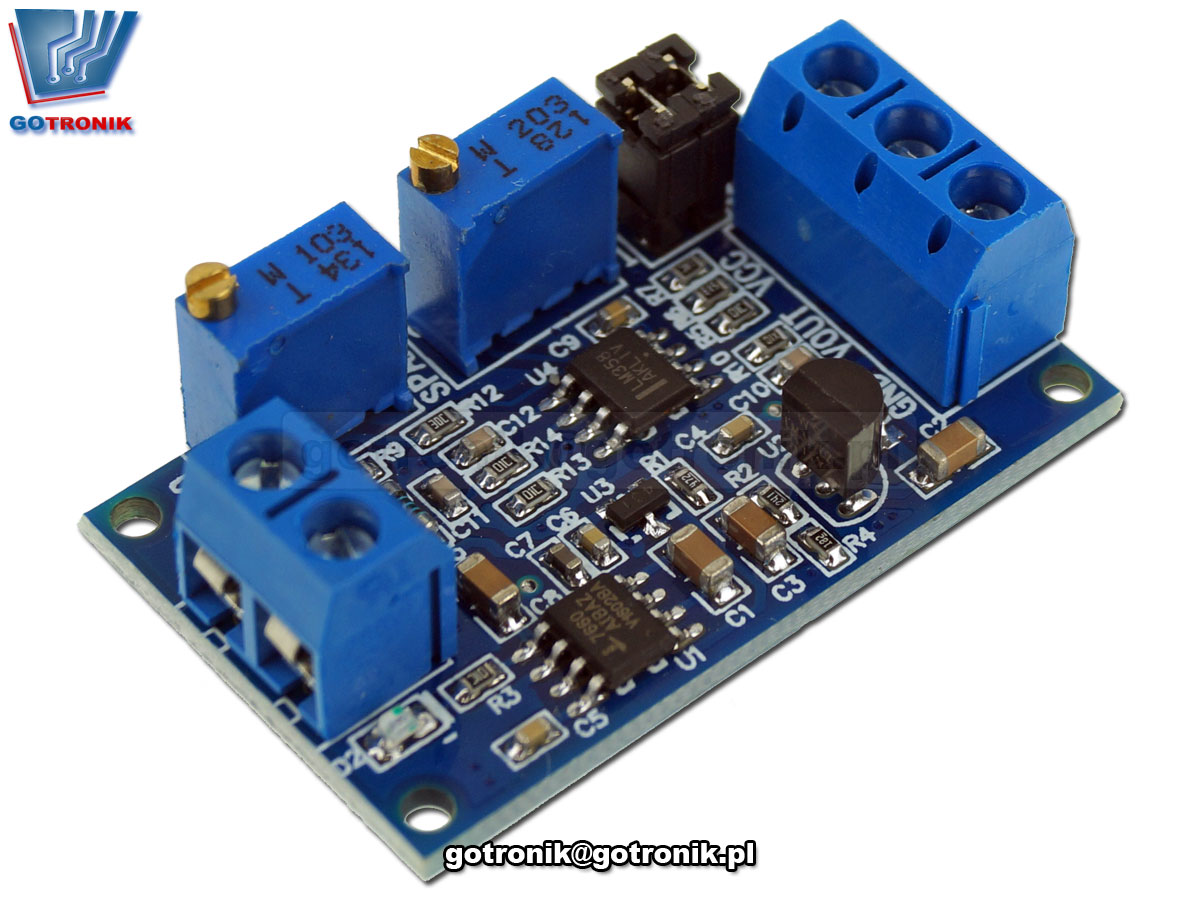

sposób podłaczenia:
Napięcie zasilające doprowadzamy przewodami do złącza śrubowego ARK zachowując odpowiednią polaryzacją: Vcc to (+) puls zasilania, a GND to (-) masa zasilania. Należy zachować odpowiednią polaryzację, gdyż niewłaściwe podłączenie zasilania lub przekroczenie napięcia zasilania doprowadzi do uszkodzenia modułu (przepalenia). Zalecamy rozróżniać kolory; czerwony to (+), a czarny to (-).
Sygnał wejściowy pętli prądowe z zakresu 0-20mA lub 4-20mA doprowadzamy przewodami do złącza śrubowego zachowując odpowiednią polaryzację. Napięciowy sygnał wyjściowy Vout jest proporcjonalny do wartości prądu wejściowego.
regulacja:

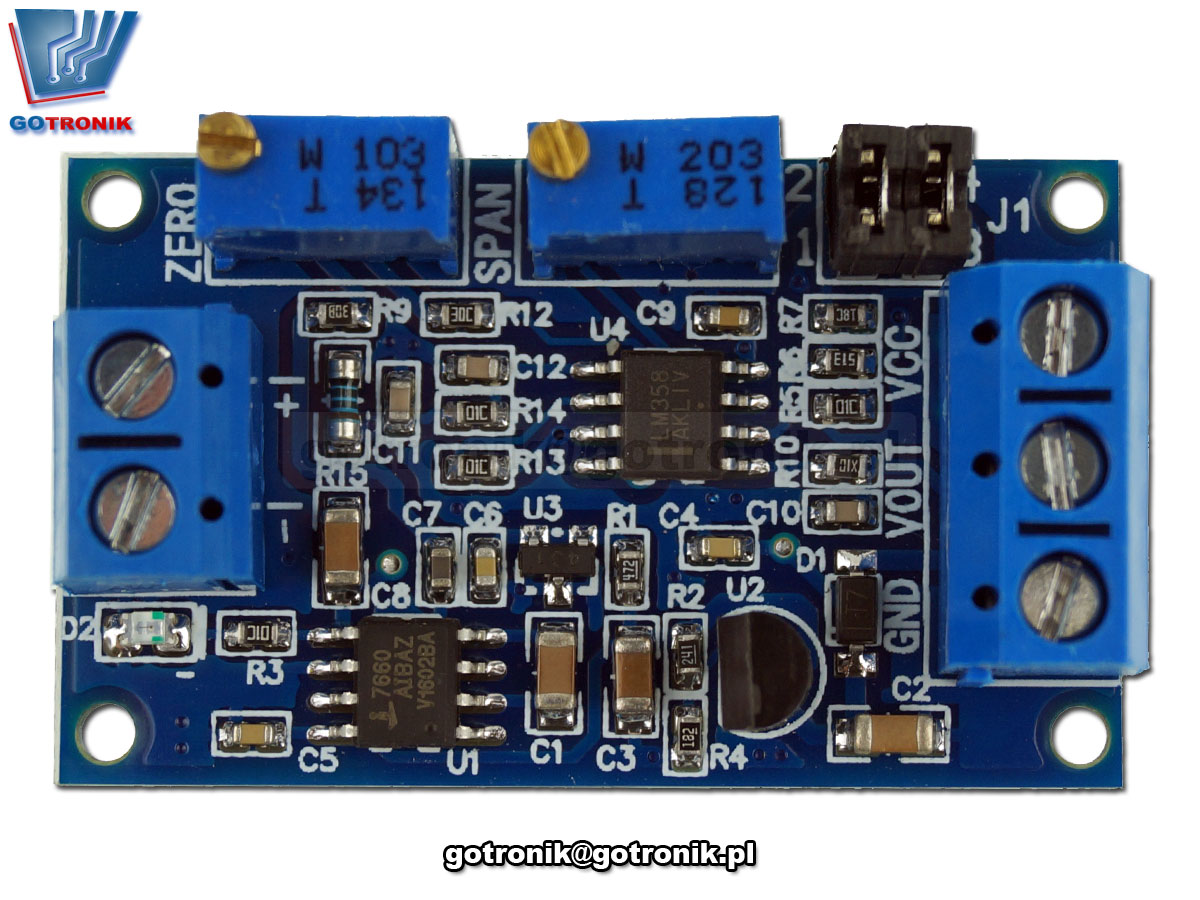

1. Podłącz moduł przetwornika zgodnie z powyższym rysunkiem. Napięcie zasilania 7-36V (jeśli wyjście ma mieć wartość napięcia do 10V, napięcie zasilania musi być większe niż 12V).
2. Po włączeniu zasilania zaświeci się dioda LED D2
3. Gdy prąd wejściowy jest minimalny (0mA lub 4mA), ustaw potencjometr ZERO tak, aby wyjście Vout było minimalne (0,0V lub inne napięcie)
4. Gdy prąd wejściowy jest na maksimum (20 mA), ustaw potencjometr SPAN tak, aby wyjście Vout było maksymalne (3,3 V lub 5 V lub 10 V, wyjście może być tak niskie, jak 2,5 V, gdy wejście wynosi 4-20 mA) .

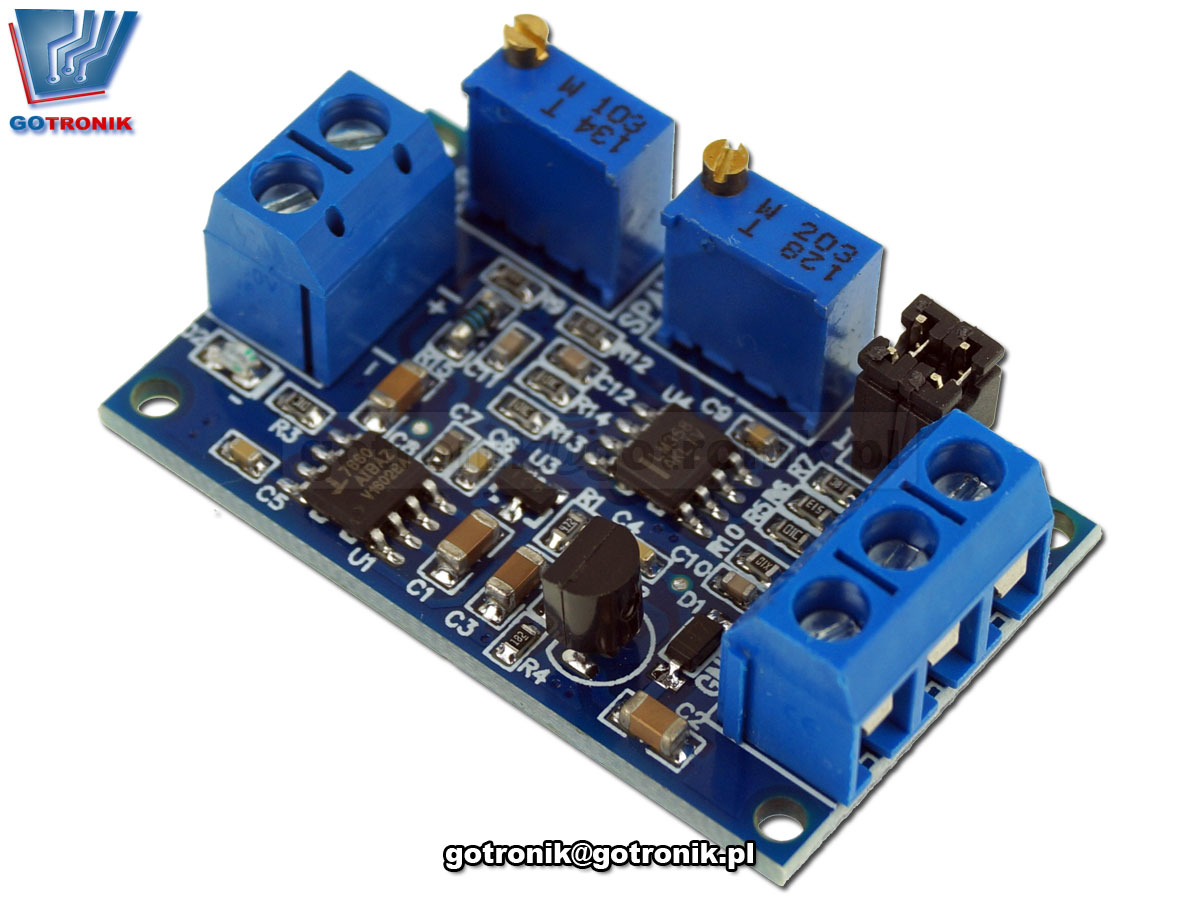

W zależności od potrzeb, za pomocą zworki jumper wybierz odpowiedni zakres.
opis konfiguracji ustawień zworek - jumperów:
piny zwarte = zworka założona piny rozwarte = brak zworki
4–20 mA: zakres 0–2,5 V: J1: 1,2 piny zwarte, 3,4 piny zwarte
zakres 0 - 3.3V: J1: 1,2 piny rozwarte, 3,4 piny rozwarte
zakres 0 - 5,0V: J1: 1,2 piny zwarte, 3,4 piny zwarte
zakres 0–10,0 V: J1 1,2 piny zwarte, 3,4 piny rozwarte
0--20mA: zakres 0--3,3V : J1 1,2 piny zwarte, 3,4 piny zwarte
zakres 0 - 5,0V: J1 1,2 piny zwarte, 3,4 piny zwarte
zakres 0–10,0 V: J1 1,2 piny zwarte, 3,4 piny rozwarte
