sposób podłaczenia:
Napięcie zasilające doprowadzamy przewodami do złącza śrubowego ARK zachowując odpowiednią polaryzacją: Vcc to (+) plus zasilania, a GND to (-) masa zasilania. Należy zachować odpowiednią polaryzację, gdyż niewłaściwe podłączenie zasilania lub przekroczenie napięcia zasilania doprowadzi do uszkodzenia modułu (przepalenia). Zalecamy rozróżniać kolory; czerwony to (+), a czarny to (-).
Napięciowy sygnał wejściowy INPUT+/- doprowadzamy przewodami do złącza śrubowego zachowując odpowiednią polaryzację. Sygnał wyjściowy pętli prądowej z zakresu Iout=4-20mA jest proporcjonalny do wartości napięcia wejściowego. Napięcie steruje wartością prądu wyjściowego.

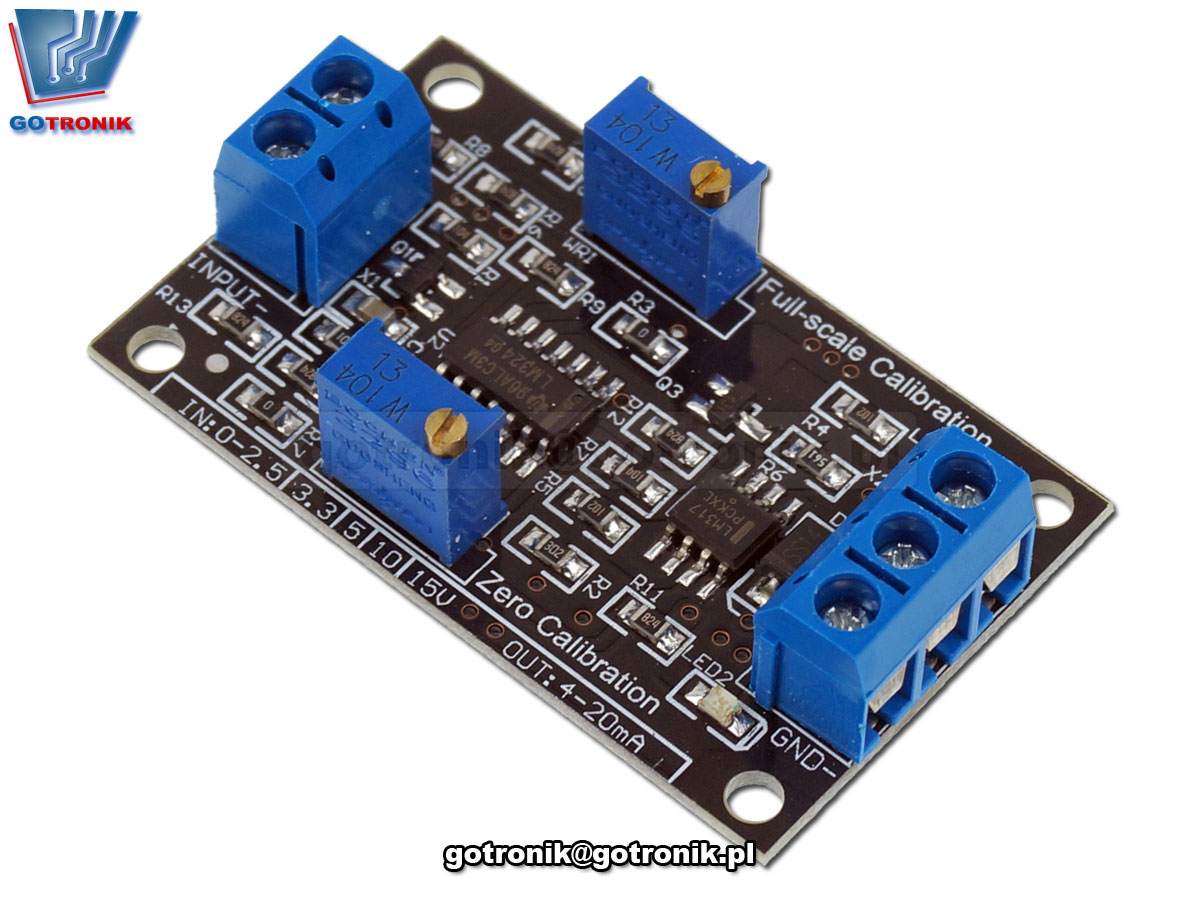

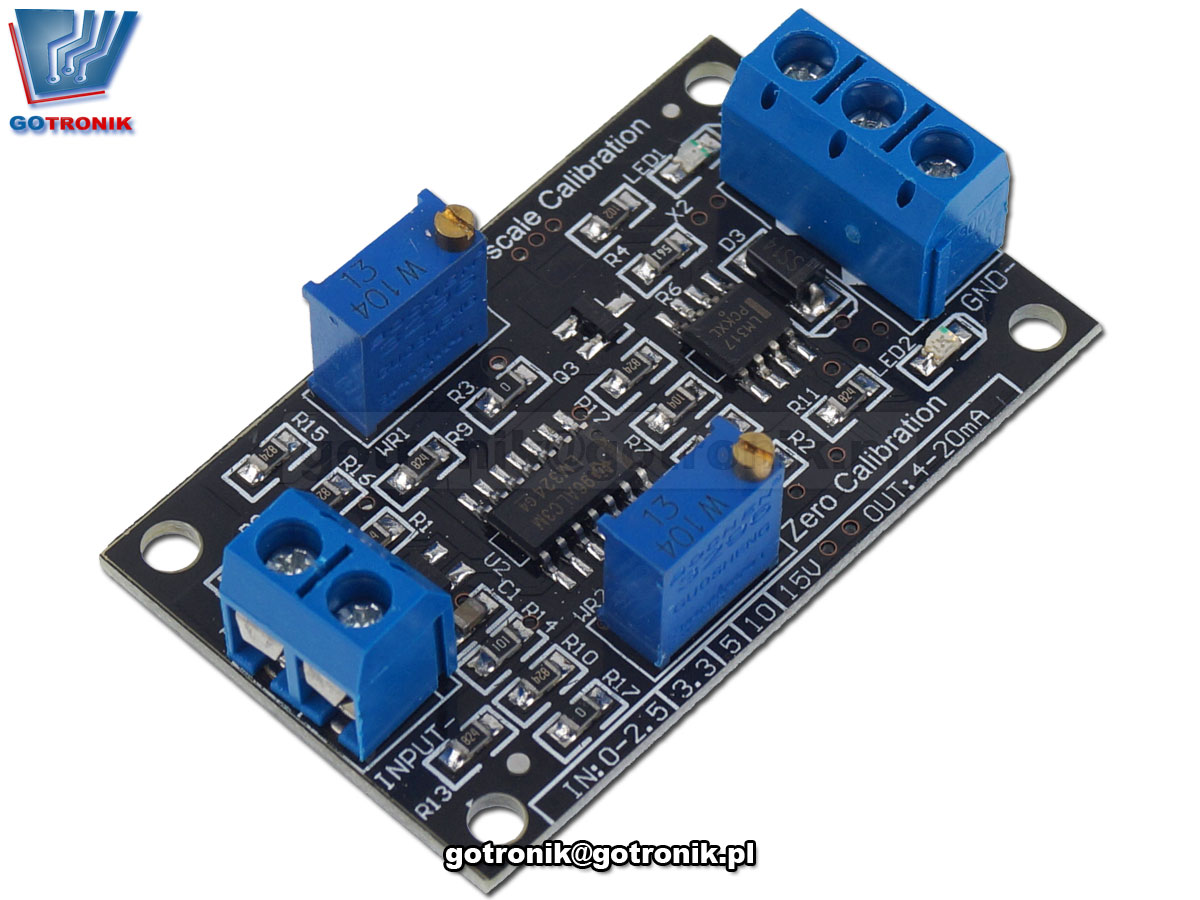

Moduł zamienia sygnał wejściowy- napięcie prądu z zakresu 0-10V na wyjściu na prąd z zakresu 4-20mA. Konwerter można podłączyć bezpośrednio do wejścia przetwornika AC. Urządzenie małe i wygodne w użyciu w różnych miejscach.
VCC- zasilanie (12-30V)
VIN- napięcie wejściowe (0-10V)
OUT- prąd wyjściowy (4-20mA)

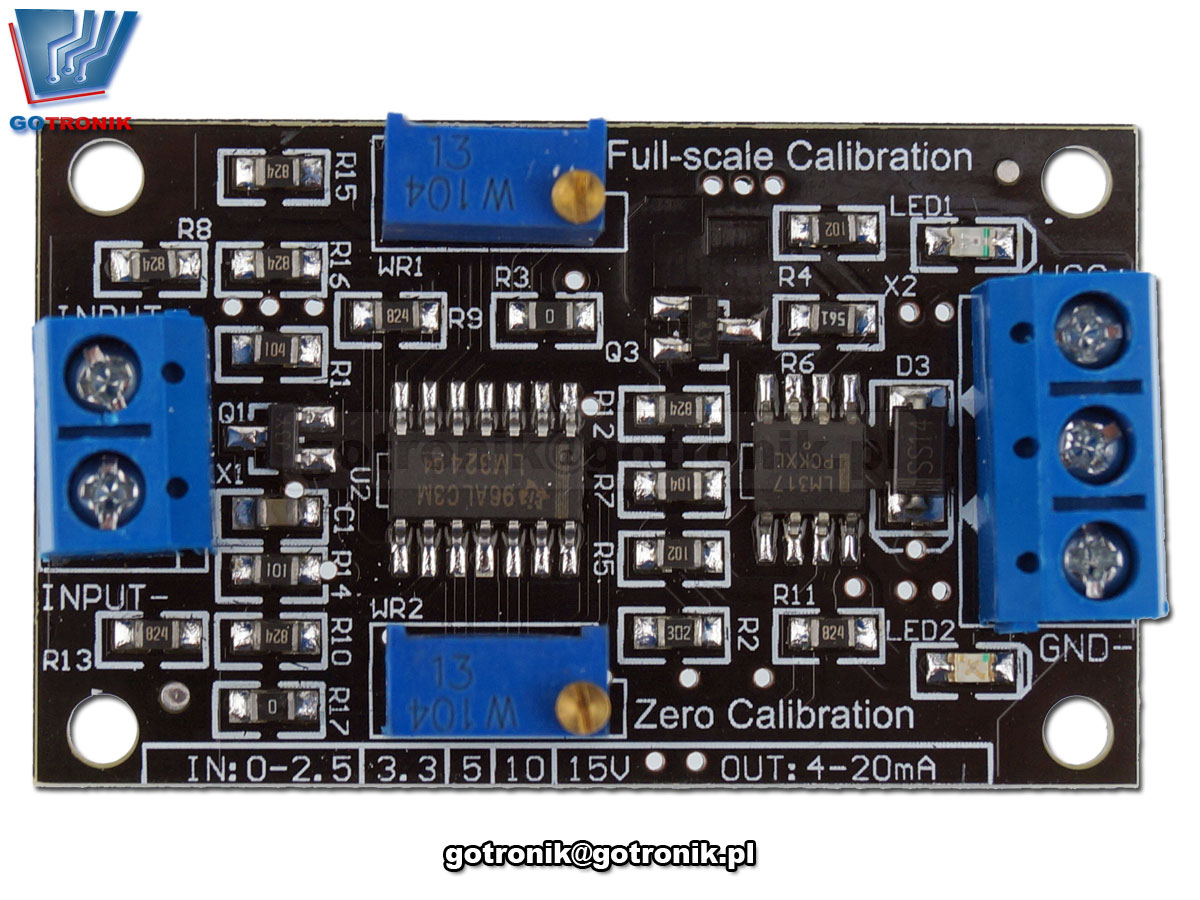

Kalibrowanie - ustawianie punktu pracy:
Moduł konwertera polecamy skalibrować - ustawić parametry. Postępuj zgodnie z poniższą instrukcją, aby skalibrować zero i pełną skalę zakresu.
(1) Kalibracja zera: ustaw napięcie sterujące na 0 V i wyreguluj potencjometr kalibracji zera, aby uzyskać prąd wyjściowy 4 mA. Możesz pokrętło potencjometru zablokować za pomocą kleju.
(2) Kalibracja pełnego zakresu: dostosuj napięcie sterujące do wymaganego napięcia pełnej skali (na przykład 2,5 V, 3,3 V, 5 V, 10 V) i ustaw potencjometr kalibracji pełnej skali, aby uzyskać prąd wyjściowy 20 mA. Kontrolka wyjścia prądowego staje się jaśniejsza podczas regulacji. Pokrętło potencjometru można zablokować klejem.
(3) Po kalibracji, jeśli napięcie sterujące wynosi 0 V, ale prąd wyjściowy nie wynosi 4 mA, należy powtórzyć proces kalibracji.
