Kontroler regulator ładowania akumulatorów do 60V z woltomierzem
Czas wysyłki: 24 godziny
Koszt wysyłki: od 11,99 zł
Numer katalogowy: BTE-709
Kod producenta: XY-DJ
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
Kontroler regulator ładowania akumulatorów do 60V z woltomierzem

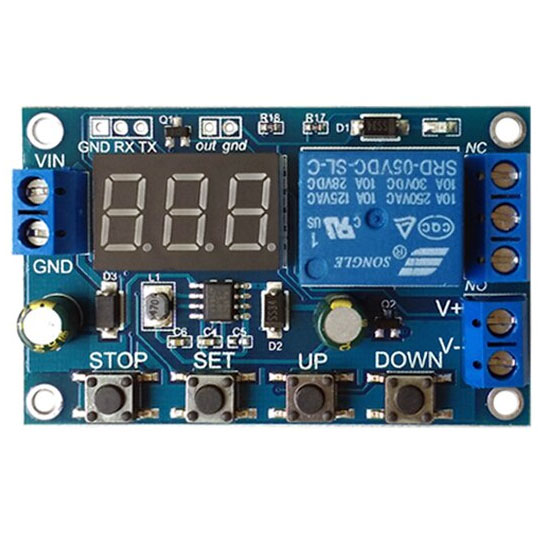

zdjęcia produktu:

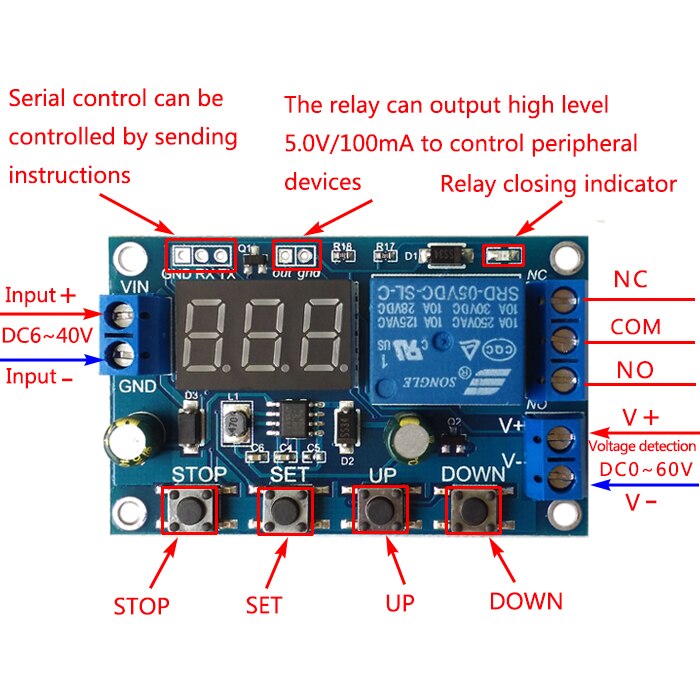

Moduł kontroli ładowania akumulatorów umożliwia bezpieczne ładowanie i rozładowywanie akumulatorów dzięki zastosowaniu zabezpieczenia przeciwprzepięciowemu oraz przed rozładowaniem akumulatora. Podłączony akumulator może być ładowany i rozładowywany czasowo. Moduł posiada funkcję awaryjnego zatrzymania dzięki czemu w przypadku nieprawidłowej pracy lub potrzeby awaryjnego wyłączenia wystarczy jednym przyciskiem odłączyć zasilanie modułu. Szeroki zakres napięcia ładowania umożliwia podłączenie akumulatorów o napięciu do 60V. Regulacja czasu rozładowania odbywa się poprzez przyciski na panelu modułu. Możliwa regulacja czasu wynosi od 1 minuty do 999 minut. Dodatkowo moduł wyposażony jest w szeregową komunikację przez UART. Dzięki czemu możemy zdalnie zarządzać modułem bez konieczności dostępu do niego. Wbudowana dioda LED pełni rolę informacyjną o aktualnym stanie przekaźnika.
Moduł sterowania ładowaniem akumulatora 60V 10A
mikroprocesorowy sterownik - kontroler regulator do prostownika ładowania akumulatorów od 6V 12V 24V do 60V
dane techniczne:
mikroprocesorowy sterownik - kontroler regulator do prostownika ładowania akumulatorów od 6V 12V 24V do 60V
- mikroprocesorowy sterownik - kontroler regulator ładowania akumulatorów
- model: XY-DJ
- napięcie zasilania: 6V do 40V DC
- zakres napięcia ładowania 0V do 60V
- dokładność pomiarowa: 0,1V
- czas ładowania i rozładowywania: 0 - 999 minut
- możliwość komunikacji przez UART
- gniazda Terminal Block do przykręcenia przewodów
- przekaźnik: SRD-05VDC-SL-C
maksymalne obciążenie styków przekaźnika:
10A 250V AC lub 10A 30V DC - ładowanie i rozładowywanie akumulatorów
- możliwość ustawienia czasu ładowania i rozładowania
- posiada zabezpieczenie przeciwprzepięciowe
- posiada zabezpieczenie przed rozładowaniem
- możliwość monitorowanie włączenia/wyłączenia przekaźnika przez komunikację szeregową UART
- wyświetlacz LED informujący o aktualnym napięciu na akumulatorze - woltomierz
- możliwość awaryjnego zatrzymania przez naciśnięcie przycisku STOP

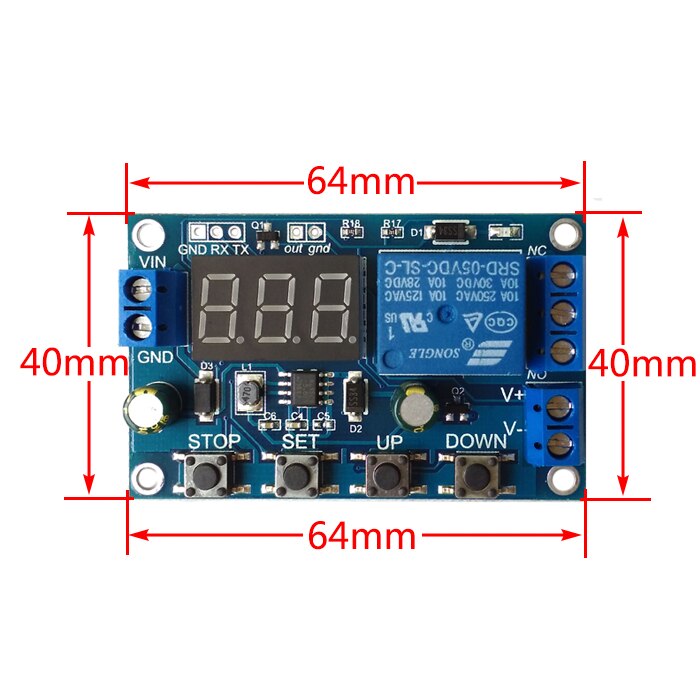

- wymiary: 64 x 40 x 17 mm
Opis trybów pracy:
Tryb pracy:
Oznaczenia: UL1 - górne napięcie graniczne
nL1 - dolne napięcie graniczne:
UL1 > nL1 - zależność która musi zostać spełniona by moduł działał prawidłowo
U-1: Pomiar ładowania: Gdy zmierzone napięcie jest niższe niż dolne napięcie graniczne, przekaźnika włącza się do osiągnięcia górnego napięcia granicznego, gdy napięcie jest wyższe niż górne napięcie graniczne przekaźnik jest wyłączony
U-2: Pomiar czasu ładowania (konieczne jest ustawienie czasu ładowania (OP): Gdy mierzone napięcie jest niższe niż dolne napięcie graniczne, przekaźnik włącza się a następnie rozpoczyna odliczanie ustawionego czasu opóźnienia, gdy odliczanie zakończy się przekaźnik wyłącza się. W przypadku gdy zmierzone napięcie jest wyższe niż górne napięcie graniczne przekaźnik jest wyłączony
U-3: Rozładowanie: Gdy zmierzone napięcie jest niższe niż dolne napięcie graniczne, przekaźnik jest wyłączony. Gdy napięcie zmierzone jest wyższe niż górne napięcie graniczne przekaźnik włącza się i następuje rozładowywanie do uzyskania dolnego napięcia granicznego
U-4: Pomiar czasu rozładowania (wymagane jest ustawienie czasu rozładowywania OP): Gdy mierzone napięcie jest wyższe niż górne napięcie graniczne, przekaźnik włącza się, a następnie rozpoczyna się odliczanie czasu OP. Gdy odliczanie zakończy się przekaźnik wyłącza się. Gdy mierzone napięcie spadnie poniżej dolnego napięcia granicznego przekaźnik jest wyłączony.
U-5: Utrzymywanie napięcia: Gdy napięcie mierzone mieście się między górny i dolnym napięciem granicznym przekaźnik włącza się. W innych przypadkach przekaźnik wyłącza się.
U-6: Napięcie poza wyznaczonymi garncami, włączenie przekaźnika: Jeżeli zmierzone napięcie jest poniżej dolnego napięcia granicznego lub jest wyższe niż górne napięcie graniczne przekaźnik pozostaje włączone . W innych przypadkach przekaźnik pozostaje wyłączony.
Ustawienie trybu pracy:
1. Po włączeniu modułu przytrzymać przez 2s przycisk SET. Na wyświetlaczu zacznie migać U-1.
2. Przyciskami UP / DOWN wybieramy tryb pracy z którego chcemy skorzystać. Zatwierdzamy przyciskiem SET.
3. Kolejne możliwe do ustawienia parametry to UL1(górne napięcie graniczne) nL1 (dolne napięcie graniczne) oraz OP (czas, timer). Żeby zmienić wartości ustawianych parametrów naciskamy UP lub DOWN. Po ustawieniu parametrów naciskamy przycisk SET by potwierdzić ustawienia.
4. Gdy wszystkie parametry zostaną ustawione przytrzymujemy przycisk SET. Na ekranie pojawi się aktualne mierzone napięcie.
Sterowanie i komunikacja z komputerem:
Standard komunikacji:
Szybkość transmisji: 115200 bps
Bity danych: 8
Bit stopu: 1
Cyfra kontrolna: brak
Kontrola przepływu: brak
Polecenie sterowania
„U-1”: tryb pracy (zakres od U-1 do U-6)
„000”: 0 - nie włącza funkcji odmierzania czasu, ustawiona wartość - włącza funkcję pomiaru czasu (zakres 001 do 999)
„Dw02.9”: Ustaw dolne napięcie graniczne
„Up10.1”: ustaw górne napięcie graniczne (zakres 00,0V ~ 99,9V)
„Pobierz”: pobierz bieżące ustawienia
„On”: umożliwia włączenie przekaźnika
„Wył.”: Zawsze wyłączaj przekaźnik
„Start”: rozpoczęcie przesyłania danych
„Stop”: zatrzymaj przesyłanie danych
Tryb pracy:
Oznaczenia: UL1 - górne napięcie graniczne
nL1 - dolne napięcie graniczne:
UL1 > nL1 - zależność która musi zostać spełniona by moduł działał prawidłowo
U-1: Pomiar ładowania: Gdy zmierzone napięcie jest niższe niż dolne napięcie graniczne, przekaźnika włącza się do osiągnięcia górnego napięcia granicznego, gdy napięcie jest wyższe niż górne napięcie graniczne przekaźnik jest wyłączony
U-2: Pomiar czasu ładowania (konieczne jest ustawienie czasu ładowania (OP): Gdy mierzone napięcie jest niższe niż dolne napięcie graniczne, przekaźnik włącza się a następnie rozpoczyna odliczanie ustawionego czasu opóźnienia, gdy odliczanie zakończy się przekaźnik wyłącza się. W przypadku gdy zmierzone napięcie jest wyższe niż górne napięcie graniczne przekaźnik jest wyłączony
U-3: Rozładowanie: Gdy zmierzone napięcie jest niższe niż dolne napięcie graniczne, przekaźnik jest wyłączony. Gdy napięcie zmierzone jest wyższe niż górne napięcie graniczne przekaźnik włącza się i następuje rozładowywanie do uzyskania dolnego napięcia granicznego
U-4: Pomiar czasu rozładowania (wymagane jest ustawienie czasu rozładowywania OP): Gdy mierzone napięcie jest wyższe niż górne napięcie graniczne, przekaźnik włącza się, a następnie rozpoczyna się odliczanie czasu OP. Gdy odliczanie zakończy się przekaźnik wyłącza się. Gdy mierzone napięcie spadnie poniżej dolnego napięcia granicznego przekaźnik jest wyłączony.
U-5: Utrzymywanie napięcia: Gdy napięcie mierzone mieście się między górny i dolnym napięciem granicznym przekaźnik włącza się. W innych przypadkach przekaźnik wyłącza się.
U-6: Napięcie poza wyznaczonymi garncami, włączenie przekaźnika: Jeżeli zmierzone napięcie jest poniżej dolnego napięcia granicznego lub jest wyższe niż górne napięcie graniczne przekaźnik pozostaje włączone . W innych przypadkach przekaźnik pozostaje wyłączony.
Ustawienie trybu pracy:
1. Po włączeniu modułu przytrzymać przez 2s przycisk SET. Na wyświetlaczu zacznie migać U-1.
2. Przyciskami UP / DOWN wybieramy tryb pracy z którego chcemy skorzystać. Zatwierdzamy przyciskiem SET.
3. Kolejne możliwe do ustawienia parametry to UL1(górne napięcie graniczne) nL1 (dolne napięcie graniczne) oraz OP (czas, timer). Żeby zmienić wartości ustawianych parametrów naciskamy UP lub DOWN. Po ustawieniu parametrów naciskamy przycisk SET by potwierdzić ustawienia.
4. Gdy wszystkie parametry zostaną ustawione przytrzymujemy przycisk SET. Na ekranie pojawi się aktualne mierzone napięcie.
Sterowanie i komunikacja z komputerem:
Standard komunikacji:
Szybkość transmisji: 115200 bps
Bity danych: 8
Bit stopu: 1
Cyfra kontrolna: brak
Kontrola przepływu: brak
Polecenie sterowania
„U-1”: tryb pracy (zakres od U-1 do U-6)
„000”: 0 - nie włącza funkcji odmierzania czasu, ustawiona wartość - włącza funkcję pomiaru czasu (zakres 001 do 999)
„Dw02.9”: Ustaw dolne napięcie graniczne
„Up10.1”: ustaw górne napięcie graniczne (zakres 00,0V ~ 99,9V)
„Pobierz”: pobierz bieżące ustawienia
„On”: umożliwia włączenie przekaźnika
„Wył.”: Zawsze wyłączaj przekaźnik
„Start”: rozpoczęcie przesyłania danych
„Stop”: zatrzymaj przesyłanie danych
zdjęcia produktu:
