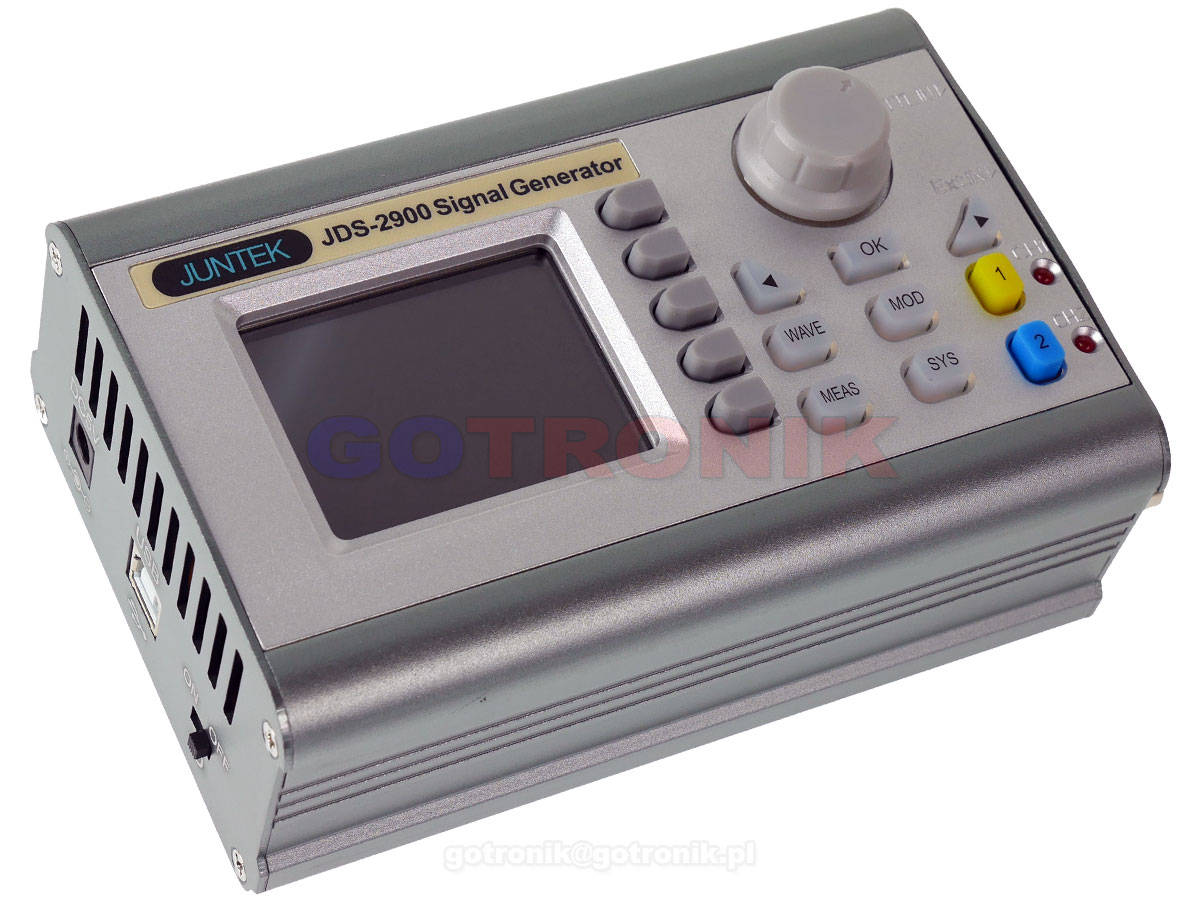

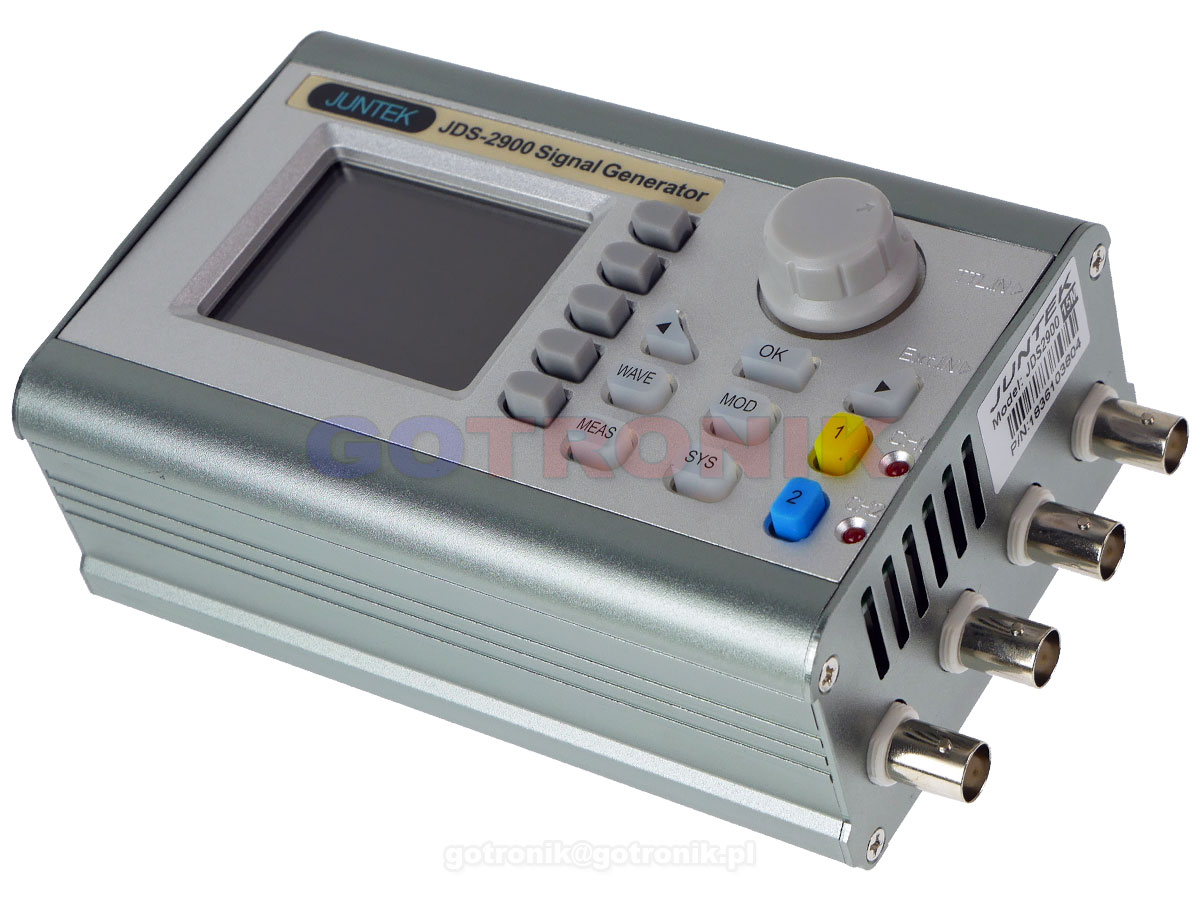

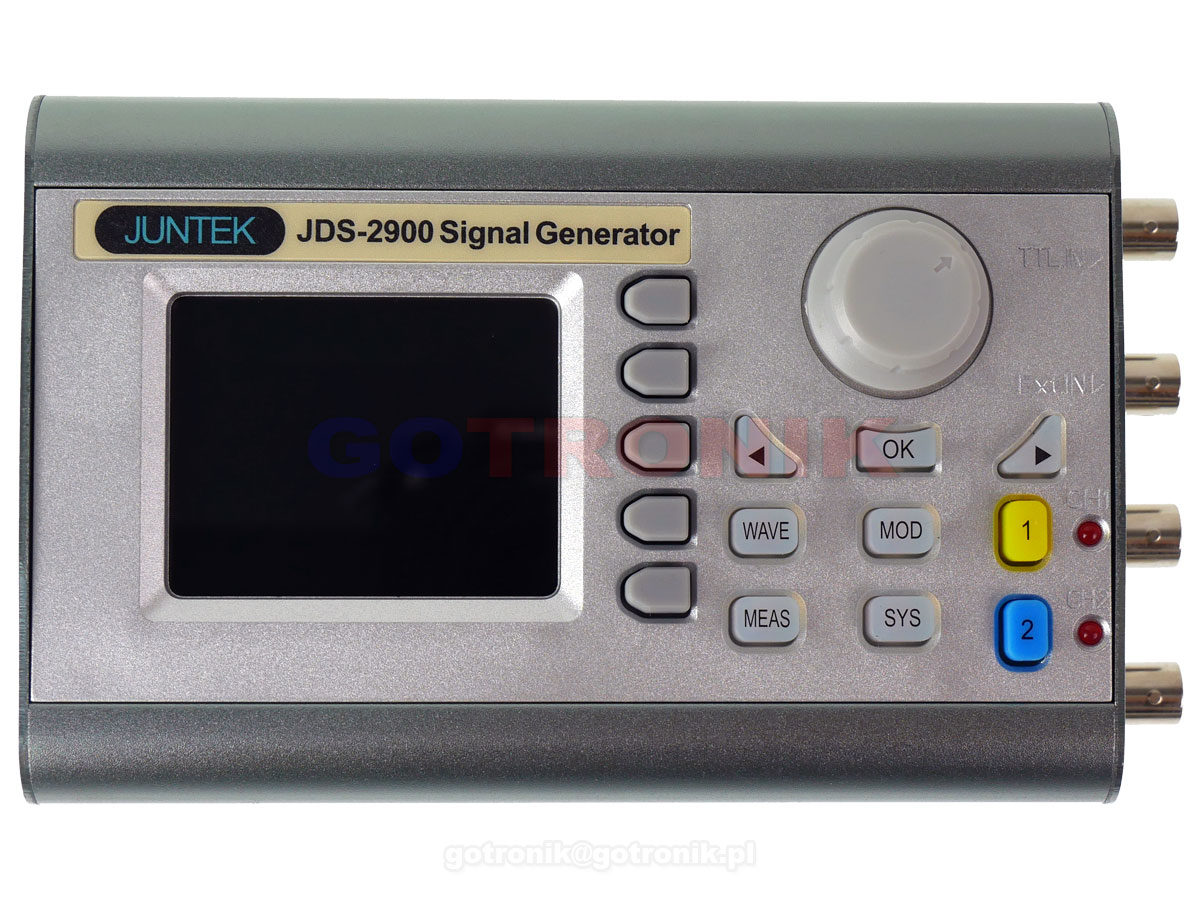

JDS2900 15MHz dwukanałowy generator sygnałowy

• model: JDS2900 Juntek
• maksymalna częstotliwość: 15MHz
• funkcja pomiaru
• liczba kanałów generatora: 2
• regulacja częstotliwości, amplitudy, offsetu, wypełnienia oraz fazy na jednym ekranie
• wyświetlacz LCD TFT 2,4"
• jednoczesne wyświetlanie parametrów Ch1 i Ch2
• możliwości tworzenia przebiegów arbitralnych stworzonych przez obsługująca osobę
• silikonowe przyciski
• możliwość zapisuj 60 przebiegów arbitralnych 2048 punktów x 14 bitów
• dokładność częstotliwości: 1uHz
• rozdzielczość częstotliwości: 0,01uHz
• minimalna rozdzielczość amplitudy: 1mV
• zakres regulacji amplitudy: 2mVpp – 20Vpp
• wypełnienie każdego z kanałów regulowane niezależnie
• funkcja przemiatania: przemiatanie liniowe i logarytmiczne
• czas przemiatania: 0,1s – 999,9s
• kierunek przemiatania: do przodu, do tyłu, w obud kierunkach
• funkcja pomiarowa: pomiar częstotliwości, wypełnienia, dodatniego ujemnego impulsu (szerokości)
• pomiar częstotliwości: 1Hz – 100MHz
• wyjście cyfrowe CMOS 0 -10V
• funkcja pamięci ustawień: zapamiętuje 100 ustawień użytkownika
• komunikacja z komputerem do zdalnej obsługi urządzenia
• zabezpieczenie przed zwarciem: wszystkie wyjścia mogą pracować 60s w warunkach zwarcia
• częstotliwość próbkowania: 266MSa/s
• rozdzielczość pionowa: 14 bitów
• 4 tryby wyzwalania
• regulacja ilości impulsów: 0 – 1048575
• regulowana szerokość impulsu
• regulacja amplitudy impulsu: 0 -1 0V, przesunięcie: 0 – 120%
• oprogramowanie zapewnia możliwość narysowania przebiegu który ma zostać wygenerowany
• częstotliwość sinusa, prostokąta, trójkąta: 15MHz
• częstotliwość EKG, TTL, arbitralnego: 0 – 6 MHz
• zakres regulacji szerokości impulsu: 100ns – 4000s
• czas narostu: <=25ns
• dokładność częstotliwości: ±20ppm
• generowane przebiegi: sinusoida, kwadrat, impuls, trójkąt, połowa sinusoidy, CMOS, DC, przebieg schodkowy dodatni i ujemny, szum, wykładniczy, multisoniczna, lorenca, 60 arbitralnych
• zakres amplitudy sinusoidy: <11MHz – 2mVpp – 20Vpp, 11MHz – 15MHz – 2mVpp – 10Vpp
• zakres amplitudy prostokąta/trójkąta: <10MHz – 2mVpp – 20Vpp, 11MHz – 15MHz – 2mVpp – 10Vpp
• rozdzielczość amplitudy: 1mV
• impedancja wyjściowa: 50Ω
• regulacja fazy: 0 – 359,9°
• rozdzielczość fazy: 0,1°
• TTL/CMOS: niski poziom <0,3V, wysoki poziom 1V – 10V
• funkcja licznika: zakres: 0 – 4294967295
• zakres napięcia mierzonego: 2Vpp – 20Vpp
• funkcja przemiatania: Ch1 i Ch2
• interfejs USB
• zasilanie: 5V
• możliwość włączenia i wyłączenia buzzera
• warunki środowiskowe: 0 – 40°C
• aluminiowa obudowa
• dioda LED informująca o włączeniu kanału
• wymiary: 143 x 95 x 54 mm

oprogramowanie i manual:
https://www.mediafire.com/folder/av83u6hd7sivn/JDS2900_Signal_Generator

• generator JDS-2900-15MHz
• przewód BNC-BNC
• przewód USB
• przewód BNC – krokodyl

• 24 m-ce
