Izolowany konwerter RS232 RS485 RS422 na Ethernet Modbus TCP IP

Konwerter RS232 RS485 RS422 na Ethernet z izolacją ZLAN5103I Modbus TCP

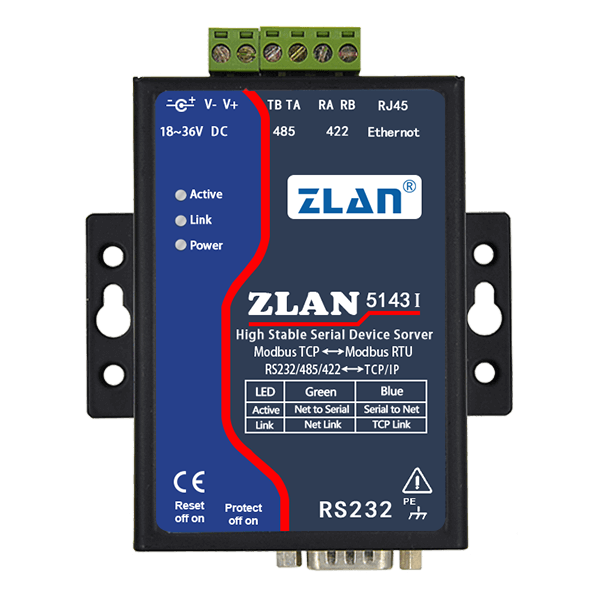

ZLAN5143I to wysoce niezawodny i wydajny serwer urządzeń szeregowych z bramką Modbus, zaprojektowany przez firmę Shanghai ZLAN, specjalnie do odporności na wyładowania atmosferyczne, zakłócenia elektromagnetyczne oraz trudne warunki środowiskowe. Jest to flagowy produkt w kategorii serwerów urządzeń szeregowych. Może być stosowany w aplikacjach przemysłowych wymagających odporności na zakłócenia, monitorowania tuneli, energetyki wiatrowej, monitorowania katastrof geologicznych w terenie i innych.

Charakteryzuje się dobrą izolacją interfejsów. RS485/422 posiadają nie tylko ±15V ochronę antystatyczną, ale także izolację interfejsu na poziomie 2500V. Przy dodaniu napięcia zmiennego 2500V między przewodem RS485 a obudową, prąd upływu do ZLAN5143 wynosi mniej niż 5 mA.

RS485 w ZLAN5143I może obsługiwać do 256 urządzeń, w porównaniu do produktów obsługujących 32 urządzenia, co pozwala na monitorowanie większej liczby sprzętu i obniżenie kosztów. ZLAN5143I posiada trzy typy interfejsów: RS232/485/422. Napięcie wejściowe może być dostarczane przez gniazdo DC Q2.1 lub typ terminala, a napięcie wejściowe wynosi od 18 do 36V (może być dostosowane do 12V). Może być także wyposażony w akcesoria do montażu na szynie.

Instrukcja obsługi w języku angielskim - manual

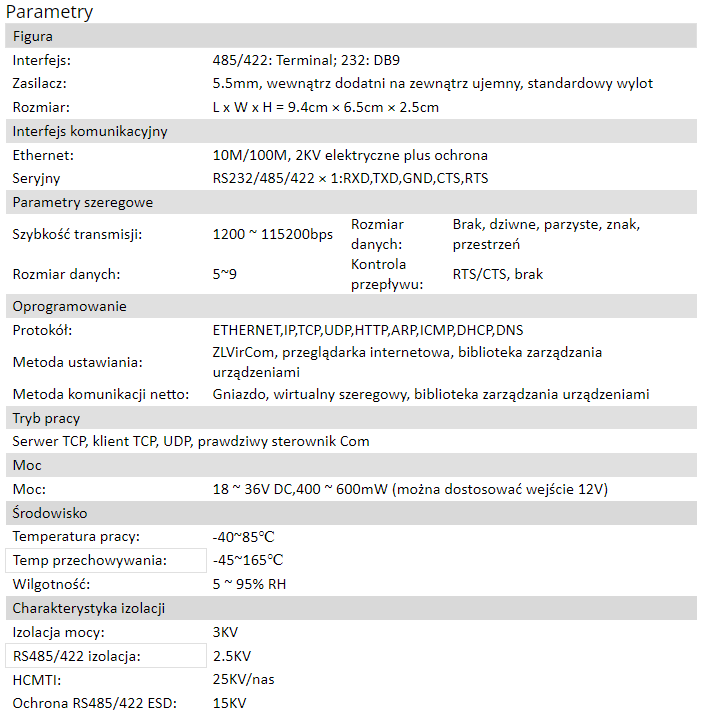

• model: ZLAN5143I
• konwerter RS232 RS485 422 do Ethernet
• izolacja interfejsu: izolacja napięciowa do 3KV; RS485/422 może osiągnąć izolację napięciową 2,5KV; funkcja ochrony ESD ±15KV; tłumienie przejściowe wspólnego trybu powyżej 25KV/US.
• obsługa 256 urządzeń dla RS485/422
• typy interfejsu: RS232, RS485, RS422 (wymaga dostosowanie wewnętrznych zworek)
• zasilanie: 18-24V DC Q2.1, możliwość dostosowania do 12V
• posiada funkcje serwera urządzeń szeregowych z transparentną transmisją i bramki Modbus. Przy transparentnej transmisji obsługuje pełny dupleks, szybkie przekazywanie danych, brak utraty pakietów; bramka Modbus używa trybu przechowywania, co jest szybsze niż ogólny tryb przekazywania.
• tryby: TCP Server, TCP Client, UDP, multicast UDP
• prędkość transmisji: 1200 - 115200bps
• liczba bitów danych: 5 - 9
• typy bitów kontrolnych: None, Odd, Even, Mark, Space
• obsługa sprzętowej kontroli przepływu CTS/RTS
• oświetlenie sygnalizacyjne: zasilanie, połączenie okablowania, połączenie TCP, aktywność danych.
• obsługuje wiele połączeń TCP, jako TCP Server może być połączony z 40 klientami
• TCP Client może łączyć się z 8 różnymi docelowymi adresami IP i portami jednocześnie.
• Sterownik Real COM obsługuje komunikację wielokomputerową za pomocą 9-tego bitu (ramka adresowa to 1, ramka danych to 0).
• obsługuje zdalne wyszukiwanie 5143I i konfigurację parametrów przez Internet, umożliwia aktualizację procedury i pobieranie konfiguracji strony przez port Ethernet.
