Izolator wejść BNC oscyloskopu Siglent sonda izolowana

Izolator do wejść oscyloskopu ISFE

Siglent

Czas wysyłki: 24 godziny

Koszt wysyłki: od 11,99 zł

Numer katalogowy: ISFE

Stan magazynowy:

Stan produktu: Nowy


Zapytaj o cenę

  • Opis produktu
  • Recenzje produktu (0)

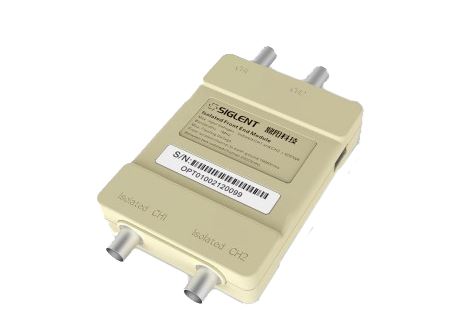

Izolator do wejść oscyloskopu ISFE
Izolator wejść BNC oscyloskopu Siglent sonda izolowana
ISFE to dwukanałowy izolator wejść do oscyloskopów. Izolator ISFE posiada dwa niezależne wejścia BNC o typowej impedancji 1MΩ, oraz dwa wyjścia które podłączamy do wejścia oscyloskopu. Do pracy izolatora niezbędne jest zewnętrzne zasilanie napięciem 5V poprzez złącze USB. Dlatego polecamy wykorzystać popularne baterie typu powerbank do ładowania telefonów komórkowych. Takie rozwiązanie jest najbardziej kompaktowe i wygodne w użyciu. Wykorzystując izolator wejść oscyloskopu zwiększamy bezpieczeństwo pomiarów.

Przykładowe zastosowania:
Wykorzystanie oferowanego izolatora wejść BNC oscyloskopu stacjonarnego umożliwi nam pomiar napięcia sieciowego w gniazdku. Dlaczego nie można wykonywać bezpośrednio sondą oscyloskopową pomiarów sieciowych oscyloskopem stacjonarnym zostało bardzo przejrzyści opisane w poniższych artykułach Elektroniki Praktycznej:

Izolator wejść BNC oscyloskopu Siglent sonda izolowanapomiary napięcia sieciowego oscyloskopem
Izolator wejść BNC oscyloskopu Siglent sonda izolowanaoscyloskopowe sondy pomiarowe

► konserwacja sprzętu medycznego
► projektowanie przemysłowego źródła zasilania
► analiza mocy silnika
► analiza sygnału różnicowego (ze zmienną masą)
► pomiary napięcia sieciowego 230Vac
► pomiary sygnałów napięcia trójfazowego
Izolator wejść BNC oscyloskopu Siglent sonda izolowanaIzolator wejść BNC oscyloskopu Siglent sonda izolowanaIzolator wejść BNC oscyloskopu Siglent sonda izolowana

 dane techniczne:
  • izolator wejść do oscyloskopów ISFE Siglent
  • łatwe i szybkie podłączenie do oscyloskopu
  • zasilania z USB 5V
  • napięcie izolacji pojedynczego kanału 1000 Vrms
  • napięcie separacji między kanałami 2000Vrms
  • Izolator wejść BNC oscyloskopu Siglent sonda izolowanamanual ISFE

zakres napięcia wejściowego -600Vpk do +600Vpk
współczynnik tłumienia napięcia około 200:1
szerokość pasma ≤1MHz
zakres napięcia wyjściowego -3Vpk~ +3Vpk
napięcie zasilania 5V±5%, polecamy wykorzystać powerbank USB
pobór prądu <200mA
max. izolacja napięcia do masy 1000Vrms
max. izolacja między kanałami 2000Vrms
impedancja wejściowa 10 MΩ
Izolator wejść BNC oscyloskopu Siglent sonda izolowana
Izolator wejść BNC oscyloskopu Siglent sonda izolowanaIzolator wejść BNC oscyloskopu Siglent sonda izolowanaIzolator wejść BNC oscyloskopu Siglent sonda izolowanaIzolator wejść BNC oscyloskopu Siglent sonda izolowanaIzolator wejść BNC oscyloskopu Siglent sonda izolowanaIzolator wejść BNC oscyloskopu Siglent sonda izolowanaIzolator wejść BNC oscyloskopu Siglent sonda izolowanaIzolator wejść BNC oscyloskopu Siglent sonda izolowanaIzolator wejść BNC oscyloskopu Siglent sonda izolowana

Izolator wejść BNC oscyloskopu Siglent sonda izolowana
Izolator wejść BNC oscyloskopu Siglent sonda izolowana
Izolator wejść BNC oscyloskopu Siglent sonda izolowana
