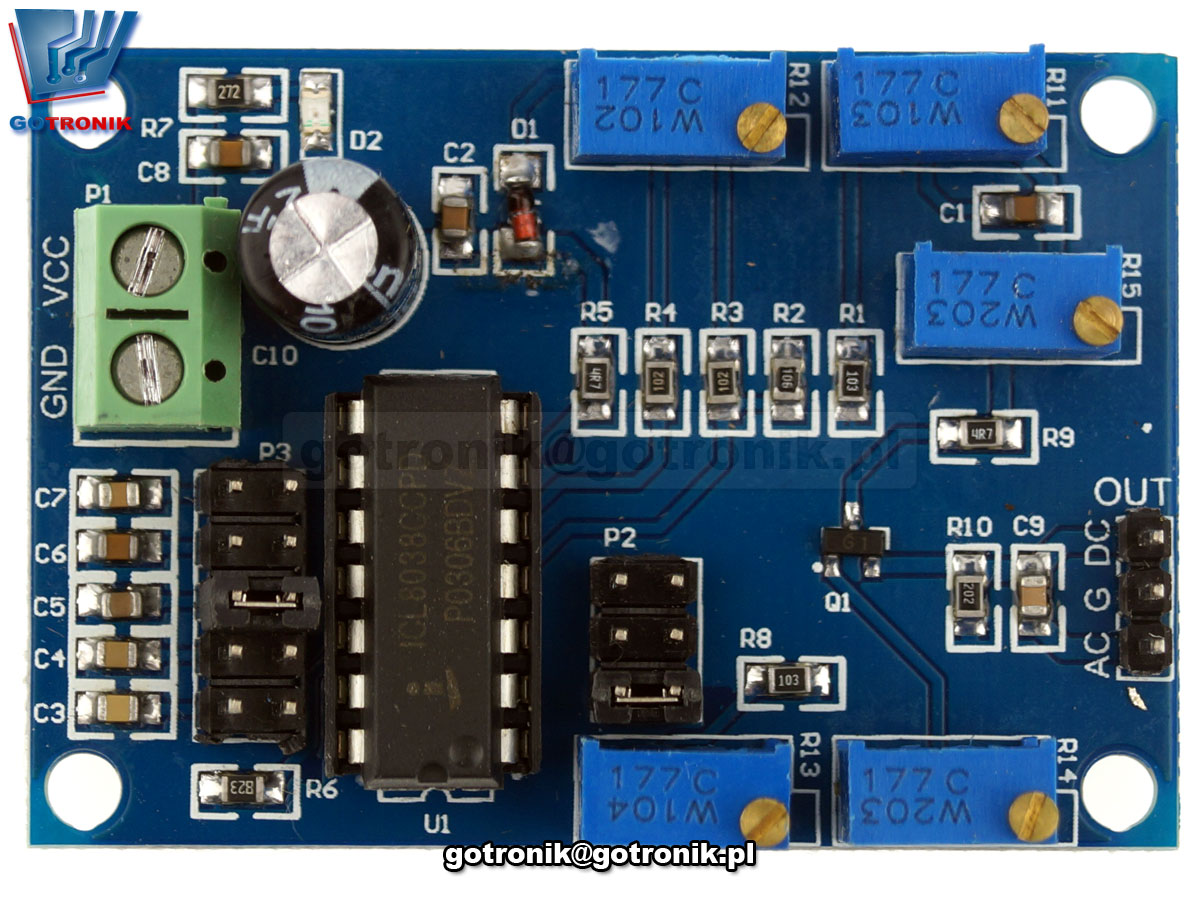

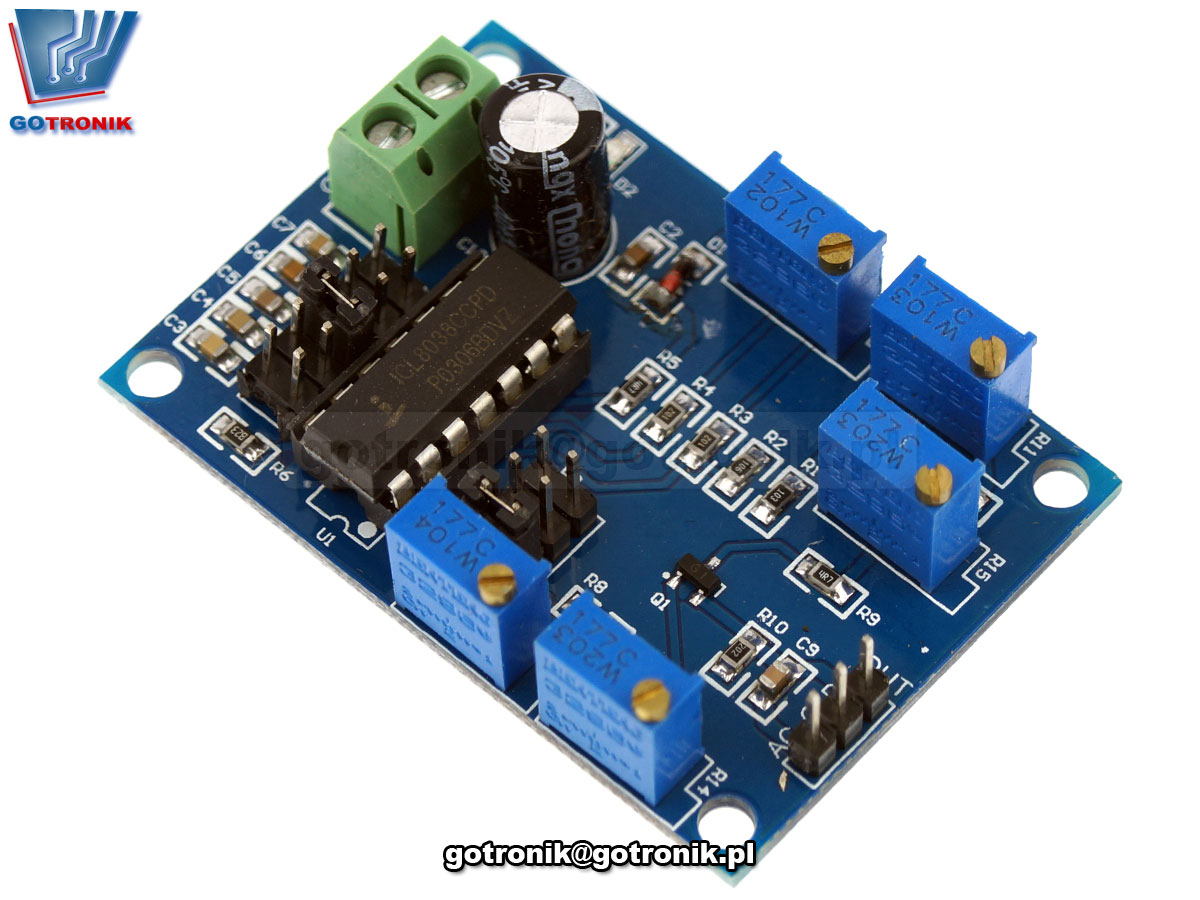

ICL8038 generator przebiegów sin prostokąt trójkąt
LCT-198 generator ILC8038 prostokąt trójkąt sin sinusoida sinusoidalnego przegiegu fali
ICL8038 to klasyk - scalony monolityczny generator funkcyjny umożliwiający generację podstawowych przebiegów elektrycznych jak sinusoida, prostokąt, trójkąt (piła). Idealnie nadaje się do zastosowań amatorskich, a także do prostych zastosowań w serwisie elektronicznych. Moduł ICL8038 jest przeznaczony do popularnych zakresów częstotliwości. Jest regulowany z 5 podzakresów częstotliwości i generuje fale trójkątne o niskim zniekształceniu, fale prostokątne i sinusoidalne od 10Hz do 450kHz. Fala sinusoidalna może być wykorzystywana do sygnałów testowych, sygnałów napędowych, sygnałów częstotliwości nośnej itp. , fala prostokątna może służyć do przełączania sygnałów, sygnałów wyzwalających, zegarowych itp. , a fala trójkątna jest używana głównie do skanowania sygnałów.

LCT-198 generator ILC8038 prostokąt trójkąt sin sinusoida sinusoidalnego przegiegu faliLCT-198 generator ILC8038 prostokąt trójkąt sin sinusoida sinusoidalnego przegiegu faliLCT-198 generator ILC8038 prostokąt trójkąt sin sinusoida sinusoidalnego przegiegu fali
dane techniczne:
  • moduł prostego generatora przebiegów elektrycznych
  • konstrukcja oparta na ICL8038
  • układ ICL8038 w obudowie DIP w podstawce
  • generowane przebiegi: trójkątny, prostokąt, sinusoida
  • zakres regulacji częstotliwości: 10Hz ~ 450kHz
  • 5 podzakresów częstotliwości
  • regulacja współczynnika wypełnienia: 2% do 98%
  • niskie zniekształcenia dla sinusoidy: 1%
  • dryft temperaturowy: 50 ppm / ℃
  • liniowość wyjściowa fali trójkątnej: 0,1%
  • napięcie zasilania: od 12V do 15Vdc
  • złącze zasilania ARK do przykręcenie przewodów
    Vcc (+) zasilania
    Gnd (-) masa
  • złącze wyjściowe: listwa GOLD-PIN 2,54mm/100mils
  • zworka P2 - wybór kształtu przebiegu fali: trójąt, prostokąt, sinusoida
  • zworka P3 - wybór zakresu częstotliwości:
    10Hz-450Hz
    90Hz-1.5kHz
    940Hz-15kHz
    6kHz-120kHz
    20kHz-450kHz
  • potencjometry do regulacji wartości parametrów:
    R11: regulacja częstotliwości wyjściowej generowanego przebiegu
    R12: regulacja współczynnika wypełnienia dla przebiegu prostokątnego
    R13: regulacja liniowości przegiebu sinusoidalnego
    R14: regulacja amplitudy (napięcia) przebiegu
    R15: regulacja liniowości przebiegu prostokątnego
  • płytka drukowana PCB dwustronna z metalizacją otworów
  • wymiary płytki drukowanej: 54,5mm x 37,8mm

LCT-198 generator ILC8038 prostokąt trójkąt sin sinusoida sinusoidalnego przegiegu fali
LCT-198 generator ILC8038 prostokąt trójkąt sin sinusoida sinusoidalnego przegiegu fali LCT-198 generator ILC8038 prostokąt trójkąt sin sinusoida sinusoidalnego przegiegu faliLCT-198 generator ILC8038 prostokąt trójkąt sin sinusoida sinusoidalnego przegiegu faliLCT-198 generator ILC8038 prostokąt trójkąt sin sinusoida sinusoidalnego przegiegu fali
