HSA2030A analizator widma 9kHz do 3,2GHz

Hantek

Czas wysyłki: 24 godziny

Koszt wysyłki: od 0,00 zł

Numer katalogowy: HSA2030A

Stan magazynowy:

Stan produktu: Nowy

Cena brutto: 16 500,00 zł

Cena netto: 13 414,63 zł

Chwilowo niedostępny

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)
HSA2030A analizator widma 9kHz do 3,2GHz
HSA2030A analizator widma 9kHz do 3,2GHz Hantek
HSA2030A Hantek to przenośny analizator widma z pasmem pomiaru od 9kHz do 3,2GHz i optymalną czułością -161dBm. Analizator widma posiada wytrzymałą obudowę spełniającą normę IP51, duży kolorowy wyświetlacz 5,6cala i rozdzielczości 640x480.
HSA2030A analizator widma 9kHz do 3,2GHz HantekHSA2030A analizator widma 9kHz do 3,2GHz HantekHSA2030A analizator widma 9kHz do 3,2GHz Hantek
  • Zakres częstotliwości: 9 KHz-3,2 GHz (przestrajalny do 9 KHz) AC sprzężony
  • Optymalna czułość: -161dBm RBW: 10Hz do 1MHz
  • IP-51 Przenośna konstrukcja o wysokim stopniu ochrony, solidna i trwała, może być używana w laboratorium, bardziej odpowiednia do użytku mobilnego w terenie.
  • wbudowana bateria litowa o dużej pojemności, może pracować dłużej niż 4 godziny. Akumulator 18650.
  • Kolorowy wyświetlacz o przekątnej 5,6 cala, rozdzielczość 640*480, wyraźne wyświetlanie przebiegu.
  • Analizator widma serii HSA2000 charakteryzuje się najniższym szumem fazowym DANL i SSB oraz najwęższym RBW. Znacznie poprawia zdolność rozpoznawania fałszywego sygnału i sygnału szumu.
  • Opcjonalna analiza modulacji FM/AM, w tym moc nośna, szybkość modulacji, głębokość AM/odchylenie FM, SINAD i przesunięcie częstotliwości nośnej.
  • Standardowa funkcja widma. Może analizować stabilność czasu sygnału i dokładnie wykrywać sygnał lakunarny w systemie komunikacyjnym.
  • Funkcja testu silnego pola, odpowiednia do pracy testowej w nadajniku, stacji bazowej i miejscu zasięgu anteny. Może pokazywać gęstość natężenia lub mocy pola. Użytkownik może również skalibrować wzmocnienie lub stratę za pomocą funkcji przesunięcia amplitudy.
  • Seria HAS2000 ma najmniej RBW na tym samym poziomie analizatorów i może z łatwością potwierdzić, rozróżnić i zmierzyć dwa podobne sygnały.
  • Kolorowy wyświetlacz o przekątnej 5,7 cala zapewnia dokładny, jasny i wyraźny ślad zarówno wewnątrz, jak i na zewnątrz, bez konieczności przechodzenia do zacienionego miejsca do pracy.
  • Krótki czas skanowania. Może szybko przechwycić dane i pomóc zlokalizować i rozpoznać nieregularny sygnał zakłócenia przejściowego, a następnie zoptymalizować czas i dokładność testowania.
  • Przyjęto zaawansowany wbudowany system zarządzania baterią. Standardowa bateria litowa o bardzo dużej pojemności 7800 mAh i obsługuje 6 paczek akumulatorów 18650, które mogą utrzymywać pomiar w miejscu przez ponad 4 godziny.
  • Mocna i szczelna konstrukcja mechaniczna, zamknięty gumowy pakiet rękawów, który nadaje się do trudnych warunków pracy w miejscu pracy.Integracja hosta i urządzenia USB, obsługa pamięci flash USB, opcjonalna sieć WIFI/LAN, która jest wygodna do pracy w sieci i sterowania dalekiego zasięgu.
  • Jego oprogramowanie komputerowe może zarządzać i przechowywać dane testowe.
  • Aplikacja do pomiarów terenowych serii HSA2000:
    ☛ Lotnictwo i obrona: radio i radar, analiza interferometryczna, naprawa terenu.
    ☛ Dostawca usług bezprzewodowych: analiza interferometryczna, serwisanci w terenie.
    ☛ TV & Radio: analiza interferometryczna, sprawdzenie mocy kanału.
    ☛ Agencja zarządzania widmem: monitor widma
prezentacja oferowanego zestawu:
już wkrótce - pracujemy nad filmem:

https://www.youtube.com/channel/UCQBywGu5niV9pwC5eIp3s5g



dane techniczne:
  • analizator widma HSA2000 Hantek
    ➤ model: HSA2030A
    ➤ przenośny analizator widma z wbudowanym akumulatorem LI-ion
  • zakres częstotliwości: 9kHz do 3,2GHz
    ►

dodatkowe materiały:
DSO-TC2 Fnirsi tester LCR oscyloskop cyfrowyHSA2000- instrukcja obsługi manula - ang. DSO-TC2 Fnirsi tester LCR oscyloskop cyfrowyHSA2030 oprogramowanie sterujące
DSO-TC2 Fnirsi tester LCR oscyloskop cyfrowyHSA2000- instrukcja obsługi PL
HSA2030A analizator widma 9kHz do 3,2GHz Hantek

porównanie parametrów przenośnych analizatorów widma z serii HSA2030 Hantek:

model HSA2030A HSA2030B
częstotliwość - zakres pasma
zakres częstotliwości 9kHz~3.2GHz sprzężenie AC 9kHz~3,2GHz sprzężenie AC
5M~3,2GHz TG
rozdzielczość częstotliwości 1Hz
częstotliwość odniesienia 10MHz
dokładność odczytu częstotliwości ±(wskazanie częstotliwości*niepewność odniesienia częstotliwości+1%*zakres+20%RBW+rozdzielczość znacznika+1Hz)
dokładność wewnętrznego źródła częstotliwości 10MHz szybkość starzenia ±1ppm/year (0°C~50°C,ref. 25°C)
stabilność temperaturowa ±1ppm/year
rozdzielczość znacznika (markera) (rozpiętość częstotliwości) / (liczba punktów przemiatania-1)
rozdzielczość pasma (RBW Resolution Bandwidth)
pasmo -3dB 10Hz to 1MHz,1-3-10 sekwencja
dokładność ±5%  RBW=10Hz~1MHz nominalnie
rozdzielczość filtra współczynnika kształtu <5:1 nominalnie
pasmo Video (VBW) -3dB pasmo 1Hz to 1MHz,1-3-10 sekwencja
 dokładność ±10% VBM=1Hz~1MHz nominalnie
wyświetlany średni poziom szumu  (znormalizowany do 1Hz)
9k~1MHz Preamp off
przedwzmacniacz wyłączony
-108dBm,typowo -127dBm
1MHz ~10MHz -128dBm,typowo -146dBm
10MHz ~500MHz -142dBm,typowo -146dBm
500MHz ~2.5GHz -141dBm,typowo -145dBm
2.5GHz ~3GHz -140dBm,typowo -144dBm
9k~1MHz Preamp on
przedwzmacniacz włączony
-131dBm,typowo -150dBm
1MHz ~10MHz -148dBm,typowo -163dBm
10MHz ~500MHz -161dBm,typowo -164dBm
500MHz ~2.5GHz -159dBm,typowo -162dBm
2.5GHz ~3GHz -158dBm,typowo -161dBm
szum fazowy SSB
Carrier Offset
(20°C~30°C,500MHz Central Frequency)
10k < -92 dBc/Hz, typowo -95 dBc/Hz
30k < -93 dBc/Hz, typowo -96 dBc/Hz
100k < -95 dBc/Hz, typowo -97 dBc/Hz
1MHz < -117 dBc/Hz, typowo -119 dBc/Hz
czasy przemiatania - Sweep Time
zakres Span >100Hz 2ms to 1000s
Span=0Hz 600ns to 200s
typ przemiatania Sweep Mode ciągłe, pojedyncze
źródło wyzwalania Free run; video; external
wyzwalanie zboczem oo wyboru dodatnia lub ujemna krawędź
opóźnienie wyzwalania Span =0Hz ±12ms to ±12s nominalnie
licznik częstotliwości - Frequency Counter
rozdzielczość licznika 1Hz
dokładność ±  (marker frequency × frequency reference uncertainty + counter resolution)
zakres wyświetlania poziomu - Level Display Range
skala logarytmiczna i jednostki 1 to 10 dB/divisions in 1, 2, 5, 10 dB steps, 10 divisions displayed
skala liniowa i jednostki 0 to 100%,10 divisions displayed
jednostka skali dBm,dBmV,dBuV,Watts,Volts
punkty przemiatania (śledzenia) 461
liczba znaczników 4
detektory Normal, positive peak, dample, negative peak, RMS
liczba śladów 4
funkcje śledzenia Clear/write, maximum hold, minimum hold, average, check,close
błąd pomiaru poziomu ±1.5dB (excluding input VSWR mismatch)
20~30°C,peak detector, preamplifier off, input signal -50dBm to 0dBm
poziom odniesienia - Reference Level
zakres ustawień -100dBm do +30dBm, krok 1dB
regulacja rozdzielczości skala logarytmiczna 0.01dB
skala liniowa prawie (2.236μV to 7.07V)
amplituda
maksymalny poziom bezpieczeństwa wejściowego średnia moc ciągła +33dBm
wejściowe napięcie DC 50Vdc
zakres pomiaru 9kHz~2MHz wyświetlany średni poziom szumu (DANL) do +10dB
2MHz~3GHz wyświetlany średni poziom szumu (DANL) do +20dB
Input attenuator range 0 to 51dB,1dB steps
Spurious Response
zniekształcenie drugiej harmonicznej
Second Harmonic Distortion (SHI)
< 65dBc,50MHz to 3GHz
(Mixer level -30dBm,attenuator =0dB,preamp off,20℃~30℃)
Third-Order Intermodulation (TOI) 50~300MHz +3dBm,Third-order intermodulation products:2 x -20dBm; frequency separation 100kHz:attenuation = 0dB; preamp off,20°C~30°C
300MHz~1.6GHz +3dBm
Input Related Spurious <-75dBc, (input mixer = -30dBm)
Inherent Residual Response <-90dBm,typowo -98dBm  (Input terminated and 0 dB RF attenuation, preamplifier off)
RF Input VSWR
(at Tuned Frequency)
10MHz to 1.6GHz <1.5:1, nominalnie         Attenuator setting 10~20dB
wejście odniesienia 10 MHz  /zewnętrzny wyzwalacz - 10MHz Reference/External Trigger Input
Reference Iinput Frequency 10MHz
Reference Input Amplitude 0~10dBm
Trigger Voltage poziom 5V TTL
Connector and Output Impendence złącze N żeńskie (50Ω)
pozostałe parametry
język menu English,Chinese,Chinese Traditional
wyświetlacz 5.7 inch,640*480 resolution,64M color LCD display
zakres temperatur praca -10°C to +50°C, (battery:0°C to 50°C)
przechowywanie -40°C to +70°C, (battery :-20°C to 50°C)
wilgotność względna <95%
waga 2.9kg (with battery) ,2.6kg (without battery)
wymiary 260m X 220m X 75m
zasilanie Input voltage range DC: 12-17V, maximum 2.8A input  220VAC±15%
AC frequency range 40Hz to 60Hz
pobór mocy max 32W

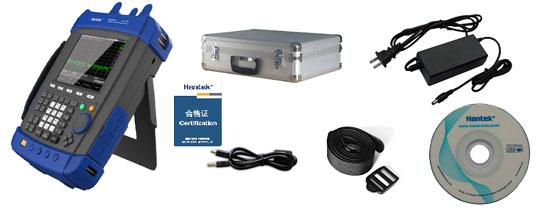

HSA2030A analizator widma 9kHz do 3,2GHz Hantekzestaw zawiera:
  • analizator widma HSA2030A Hantek - 1szt.
  • aluminiowa walizka -1szt.
  • zasilacz sieciowy - ładowarka - 1szt.
  • przewód USB- 1szt.
  • pasek na ramie - 1szt.
  • oryginalny karton x1szt.

gwarancja:
  • 24 miesięczny okres gwarancyjny = 2 lata
  • serwis dystrybutora na terenie Polski

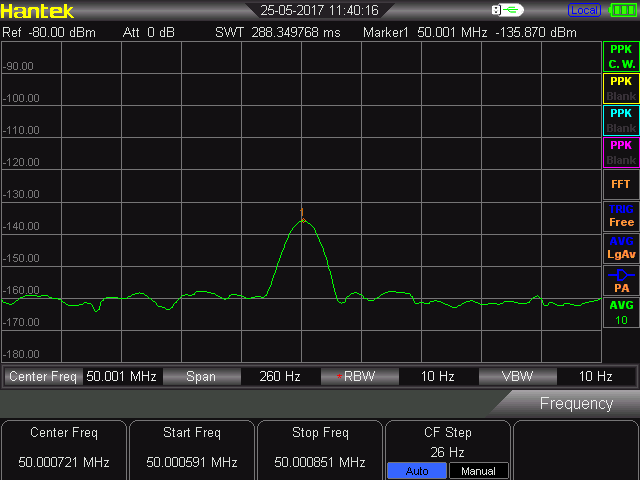

RBW niski do 10Hz 2
HSA2030A analizator widma 9kHz do 3,2GHz Hantek

DANL niski do -161dBm 6
HSA2030A analizator widma 9kHz do 3,2GHz Hantek

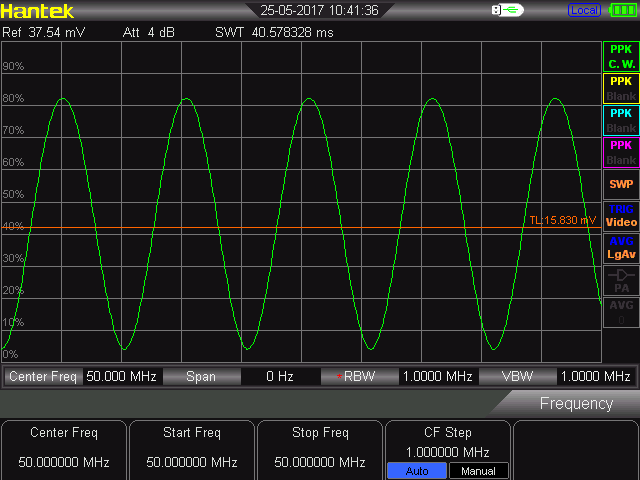

  Sygnał czasu testu 0span 1
HSA2030A analizator widma 9kHz do 3,2GHz Hantek

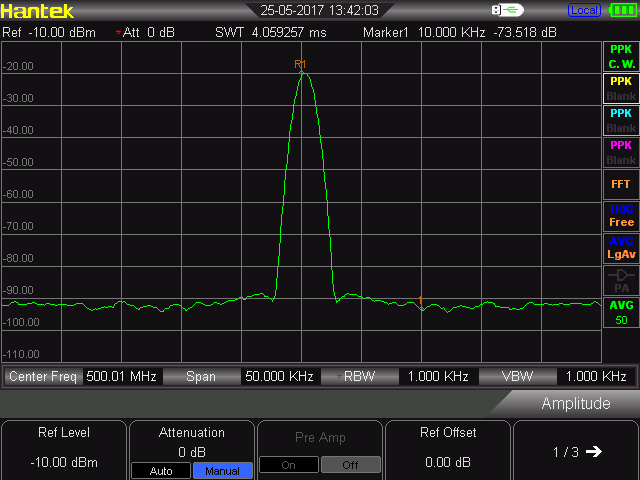

Szum fazowy SSB jest znormalizowany do  -92dBc 6
HSA2030A analizator widma 9kHz do 3,2GHz Hantek

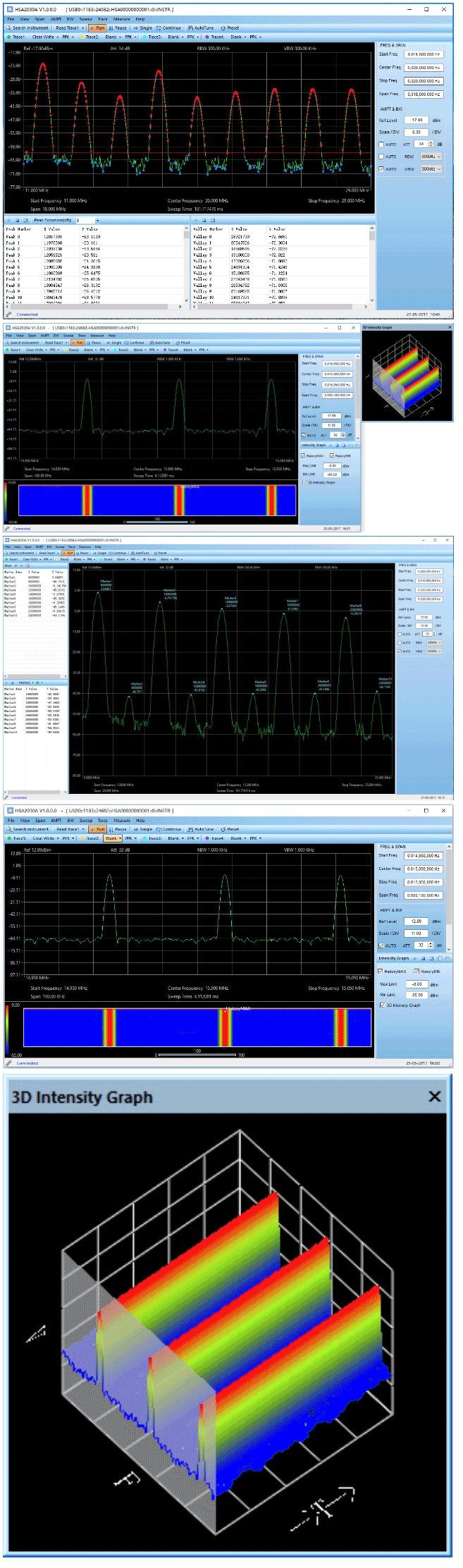

Oprogramowanie komputerowe
HSA2030A analizator widma 9kHz do 3,2GHz Hantek

zdjęcia:
HSA2030A analizator widma 9kHz do 3,2GHz HantekHSA2030A analizator widma 9kHz do 3,2GHz HantekHSA2030A analizator widma 9kHz do 3,2GHz HantekHSA2030A analizator widma 9kHz do 3,2GHz Hantek
