Hantek6074BD oscyloskop cyfrowy 4x70MHz + generator DDS

Hantek6074BD oscyloskop cyfrowy 4x70MHz + generator DDS

Hantek

Czas wysyłki: 24 godziny

Koszt wysyłki: od 0,00 zł

Numer katalogowy: Hantek6074BD

Stan magazynowy:

Stan produktu: Nowy

Cena brutto: 875,00 zł

Cena netto: 711,38 zł

Chwilowo niedostępny

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

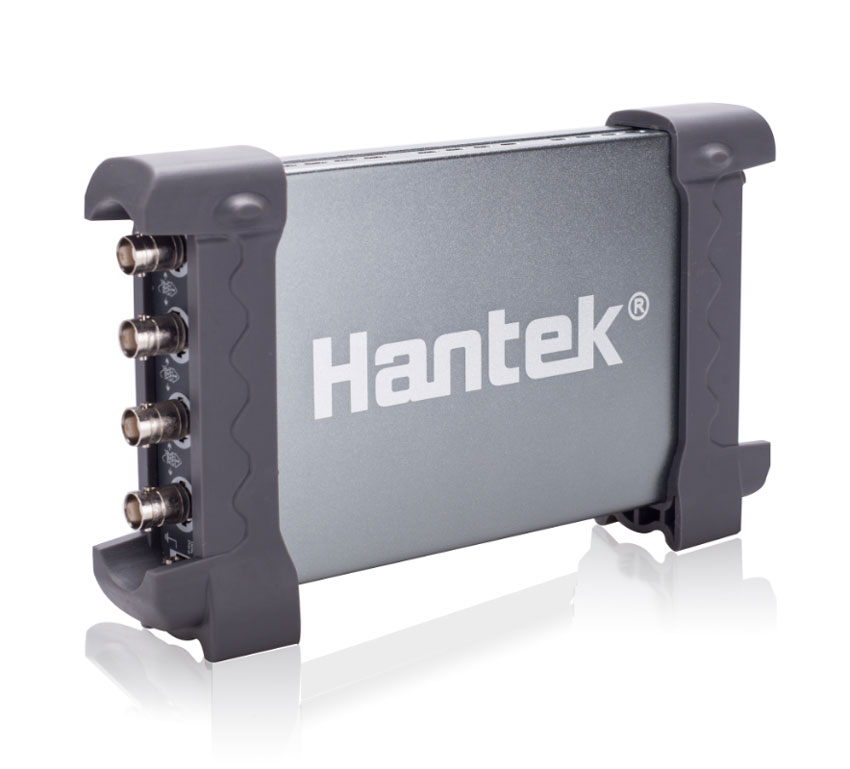

HANTEK6074BD oscyloskop cyfrowy USB
Hantek6074BD oscyloskop cyfrowy USB czterokanałowy 4x70MHz DSO generator DDS

HANTEK6000BD to nowa seria oscyloskopów cyfrowych "komputerowych" przystawek oscyloskopowych podłączanych do komputera za pośrednictwem portu USB. Oscyloskopy z serii Hantek6000BD posiadają cztery kanały analogowe wejściowe.  Próbkowanie w czasie rzeczywistym wynosi 1GSa/s. Całe urządzenie jest zamknięte w metalowej obudowie. Oprogramowanie sterujące pracą oscyloskopu posiada szereg funkcji ułatwiających codzienną pracę przy wykonywanych pomiarach. Oprogramowanie działa w systemach Windows, jest łatwe i przejrzyste w obsłudze.
Niewątpliwą zaletą oscyloskopów z serii HANTEK6000BD jest wbudowany arbitralny generator funkcyjny DDS. Dzięki temu w jednym urządzeniu mamy dwa przyrządy przydatne dla elektronika inżyniera. Mamy możliwość generowanie dowolnych kształtów przebiegów.

przykładowe zastosowanie - podłączenie:
Hantek6074BD oscyloskop cyfrowy USB czterokanałowy 4x70MHz DSO generator DDS


wybrane parametry techniczne Hantek6074BD:
  • oscyloskop cyfrowy USB 2.0
  • szerokość pasma: 70MHz
  • 4CH cztery kanały wejściowe
  • próbkowanie w czasie rzeczywistym: 1GSa/s
  • aluminiowa obudowa
  • WBUDOWANY GENERATOR DDS
  • 20 automatycznych pomiarów kursorami
  • pomiary kursorowe
  • funkcja FASS/FAIL
  • funkcje matematyczne i analiza FFT
  • możliwość zapisywania przebiegów: EXCEL,BMP,JPG
  • możliwość odczytywania zapisanych przebiegów
  • zakres regulacji czułości napięciowej: 2mV-10V/działkę
  • zakres regulacji podstawy czasu: 2ns/div-1000s/div
  • maksymalne napięcie wejściowe: ±35Vpp
  • rozdzielczość pionowa: 8bit
  • długość rekordu pamięci: 64k
  • funkcje wyzwalania: Edge (zboczem), Pulse (impulsem), Video, Alternative (naprzemienne)
  • oscyloskop poprzez USB ma wspólną masę z komputerem
  • wsparcie dla systemów operacyjnych: Windows 7, Windows 8, Windows10

parametry techniczne:
Model Hantek6074BD
szerokość pasma 70MHz
liczba kanałów 4 CH
próbkowanie w czasie rzeczywistym 1GSa/s
długość pamięci 64K
podstawa czasu dokładność ±50ppm
zakres podstawy czasu 2ns/div-1000s/div (1-2-4 sequences)
impedancja wejściowa 1MΩ 25pF
zakres czułości napięciowej 2mV/div~10V/div
rozdzielczość pionowa 8Bit
wyświetlane zakresy czułości napięciowej 2mV~10V/div @  x1 probe;
20mV~100V/div @ x10 probe;
200mV~1000V/div @ x100 probe;
2V~10000V/div @ x1000 probe
typy wyzwalania Edge, Pulse, Video, Alternative
źródło wyzwalania CH1, CH2, CH3,CH4
operacje matematyczne +,-,x,÷,FFT, Invert
pomiary kursorowe Cross, Trace, Horizontal, Vertical
automatyczne pomiary Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, Frequency, Period, Rise Time, Fall Time, Positive Width, Negative Width, Duty Cycle

Arbitrary Waveform Generator – wbudowany generator funkcyjny DDS
częstotliwość przebiegów DC do 25MHz
przetwornik DAC 2K~200MHz adjustable
rozdzielczość częstotliwości 0.10%
liczba kanałów 1Ch kanał wyjściowy generatora
długość przebiegu 2KSa
rozdzielczość pionowa 12 bit
stabilność częstotliwości <30ppm
amplituda przebiegu ±3.5V Max.
impendancja wyjściowa 50 Ω
prąd wyjściowy 50mA, Ipeak=50mA
System BW 25M
zniekształcenia harmoniczne -50dBc(1KHz),  -40dBc(10KHz)


strona producenta: http://hantek.com/en/ProductDetail_10164.html


Hantek6074BD oscyloskop cyfrowy USB czterokanałowy 4x70MHz DSO generator DDS

Hantek6074BD oscyloskop cyfrowy USB czterokanałowy 4x70MHz DSO generator DDS

Hantek6074BD oscyloskop cyfrowy USB czterokanałowy 4x70MHz DSO generator DDS

Hantek6074BD oscyloskop cyfrowy USB czterokanałowy 4x70MHz DSO generator DDS

Hantek6074BD oscyloskop cyfrowy USB czterokanałowy 4x70MHz DSO generator DDS

Hantek6074BD oscyloskop cyfrowy USB czterokanałowy 4x70MHz DSO generator DDS

Hantek6074BD oscyloskop cyfrowy USB czterokanałowy 4x70MHz DSO generator DDS
Hantek6074BD oscyloskop cyfrowy USB czterokanałowy 4x70MHz DSO generator DDS
Hantek6074BD oscyloskop cyfrowy USB czterokanałowy 4x70MHz DSO generator DDS
Hantek6074BD oscyloskop cyfrowy USB czterokanałowy 4x70MHz DSO generator DDS
Hantek6074BD oscyloskop cyfrowy USB czterokanałowy 4x70MHz DSO generator DDS
Hantek6074BD oscyloskop cyfrowy USB czterokanałowy 4x70MHz DSO generator DDS
Hantek6074BD oscyloskop cyfrowy USB czterokanałowy 4x70MHz DSO generator DDS





zestaw zawiera:
  • oscyloskop Hantek6074BD x1szt.
  • sonda oscyloskopowa 1:1 / 1:10 x2szt.
  • przewody pomiarowe krokodylki x2szt.
  • przewód USB x1szt.
  • płyta CD z oprogramowaniem x1szt.
  • przewód BNC-BNC x1szt.
  •
  • oryginalne opakowanie (karton) x1szt.

gwarancja:
  • 24 miesiące
zdjęcia:

Hantek6074BD oscyloskop cyfrowy USB czterokanałowy 4x70MHz DSO generator DDS
Hantek6074BD oscyloskop cyfrowy USB czterokanałowy 4x70MHz DSO generator DDS
Hantek6074BD oscyloskop cyfrowy USB czterokanałowy 4x70MHz DSO generator DDS
Hantek6074BD oscyloskop cyfrowy USB czterokanałowy 4x70MHz DSO generator DDS
Hantek6074BD oscyloskop cyfrowy USB czterokanałowy 4x70MHz DSO generator DDS
Hantek6074BD oscyloskop cyfrowy USB czterokanałowy 4x70MHz DSO generator DDS
Hantek6074BD oscyloskop cyfrowy USB czterokanałowy 4x70MHz DSO generator DDS
Hantek6074BD oscyloskop cyfrowy USB czterokanałowy 4x70MHz DSO generator DDS
Hantek6074BD oscyloskop cyfrowy USB czterokanałowy 4x70MHz DSO generator DDS
