Hantek6022BL oscyloskop cyfrowy 2x20MHz
+ 16 kanałowy analizator stanów logicznych
Oscyloskopy z serii Hantek6000 są to cyfrowe oscyloskopy pracujące w czasie rzeczywistym. Wykorzystanie bardzo popularnego interfejsu USB umożliwia obserwację przebiegów elektrycznych na ekranie komputera. Atrakcyjna cena, parametry techniczne, oraz dodatkowe funkcje pomiarowe i matematyczne sprawiają że jest to pozycja godna uwagi nawet dla zaawansowanych pomiarów. Dodatkowo model HANTEK6022BL wyposażony jest w 16 kanałowy analizator stanów logicznych.
CHARAKTERYSTYKA:
Opis funkcji matematycznych:
Parametry przystawki oscyloskopowej Hantek6022BL:
Model | Hantek6022BL |
Liczba kanałów | 2 kanały |
Pasmo | 20MHz |
Impedancja wejściowa | 1MΩ 25pF |
Próbkowanie | 48MS/s |
Sprzężenie wejścia | DC |
Rozdzielczość przetwornika | 8Bit |
Czułość wejściowa | 10mV-5V (9 kroków) |
dokładność DC | ±3% |
Maksymalne napięcie wejściowe | 35Vpp |
Zakres podstawy czasu | 4ns-1godziny/działkę |
Zabezpieczenie wejścia | dioda clamping |
Tryb X-Y | tak |
EXT. input | nie |
Tryby wyzwalania | automatyczny, normalny, pojedynczy |
Regulacja poziomu wyzwalania | tak |
Źródło wyzwalania | CH1, CH2 |
Rozmiar bufora | 1M |
Pomiary kursorami | tak |
Funkcje matematyczne | FFT, addition, subtraction, multiplication, division |
Kursory | częstotliwość, napięcie |
parametry analizatora stanów logicznych:
liczba cyfrowych kanałów | 16 |
maksymalna impedancja | 1MΩ(C=7.5pF) |
maksymalne napięcie wejściowe | 0V~5.5V |
maksymalne próbkowanie | 48M |
pasmo | 10MHz |
wejście kompatybilne ze | TTL, LVTTL, CMOS |
długośc rekordu | 1M/CH |
Analizator stanów logicznych nie posiada wbudowanych żadnych dekoderów. Zebrane dane można samemu analizować lub zapisać do pliku *.txt lub *.csv w celu dalszej obróbki lub analizy.
strona producenta: http://hantek.com/en/ProductDetail_153.html
OPROGRAMOWANIE:
Oprogramowanie współpracuje z systemami operacyjnymi: Windows 7/8, Windows NT, Windows 2000, Windows XP, VISTA

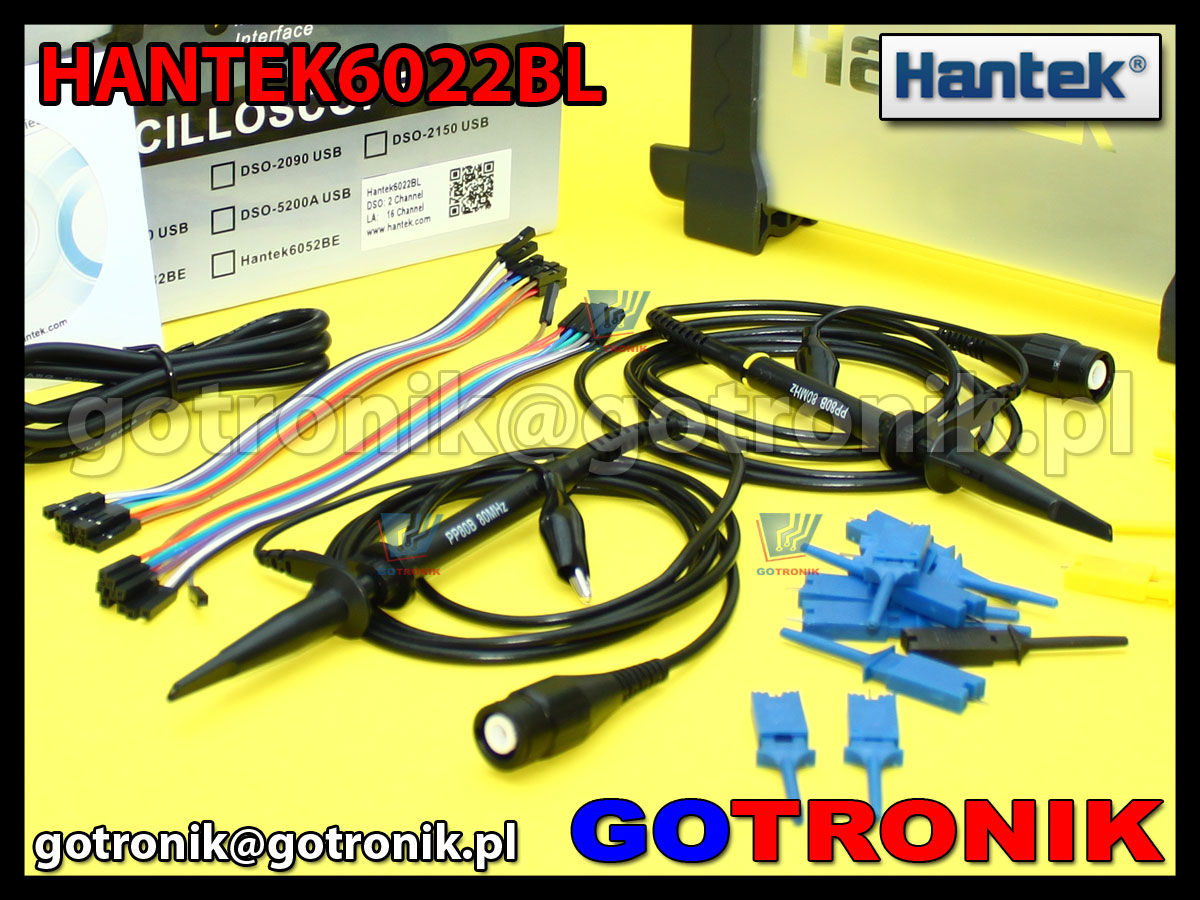

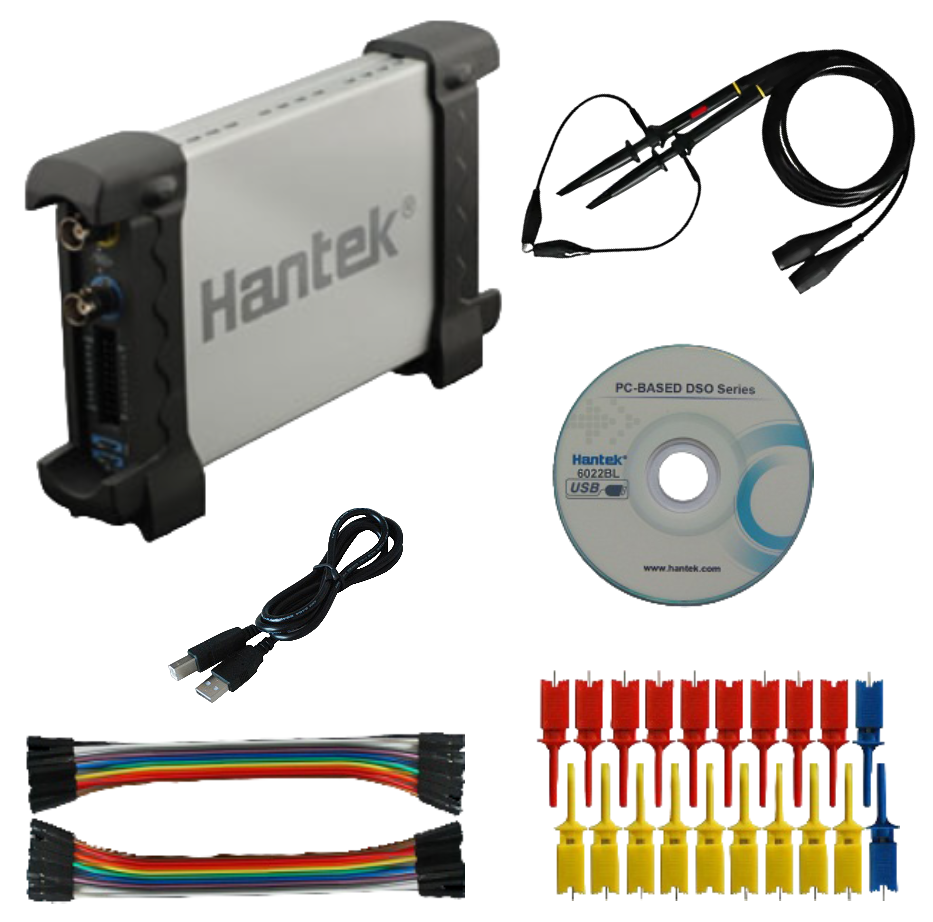

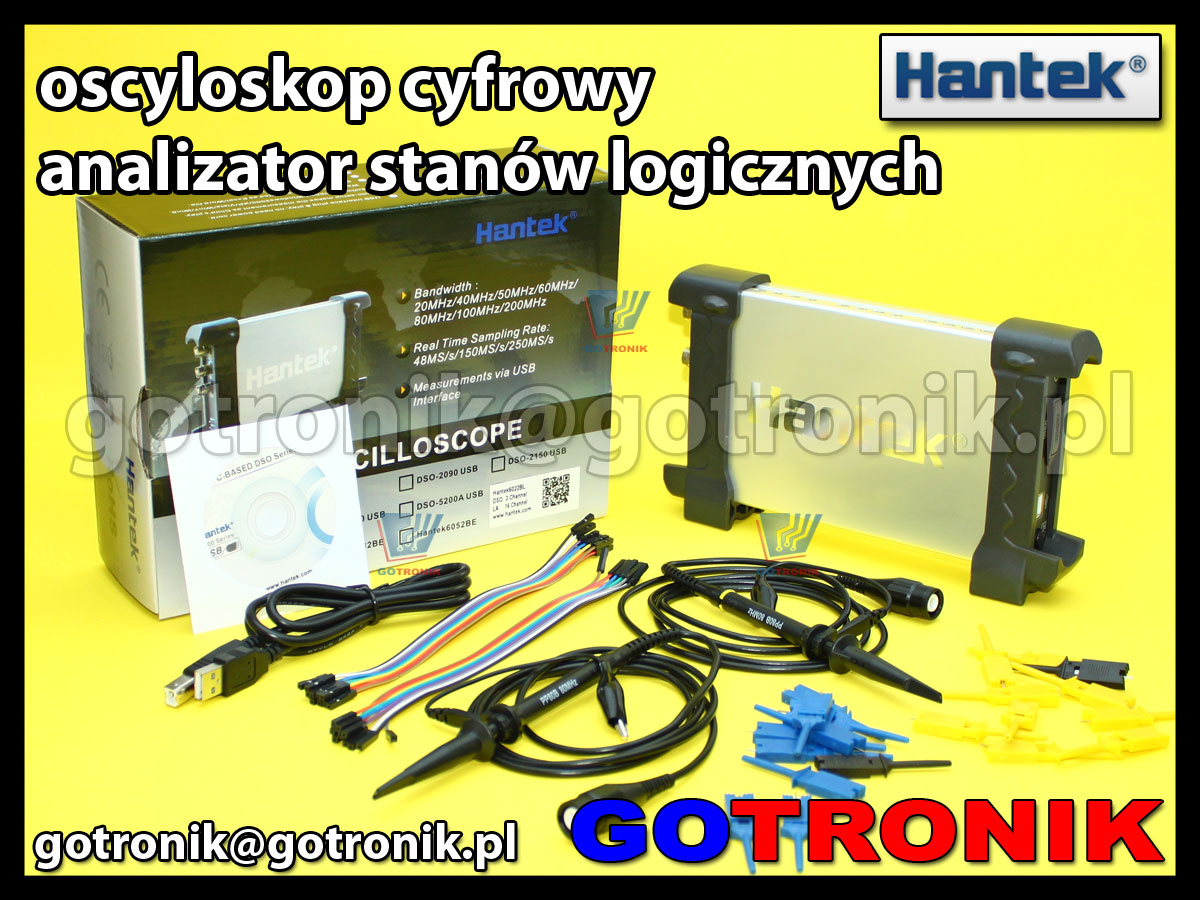

zestaw zawiera:

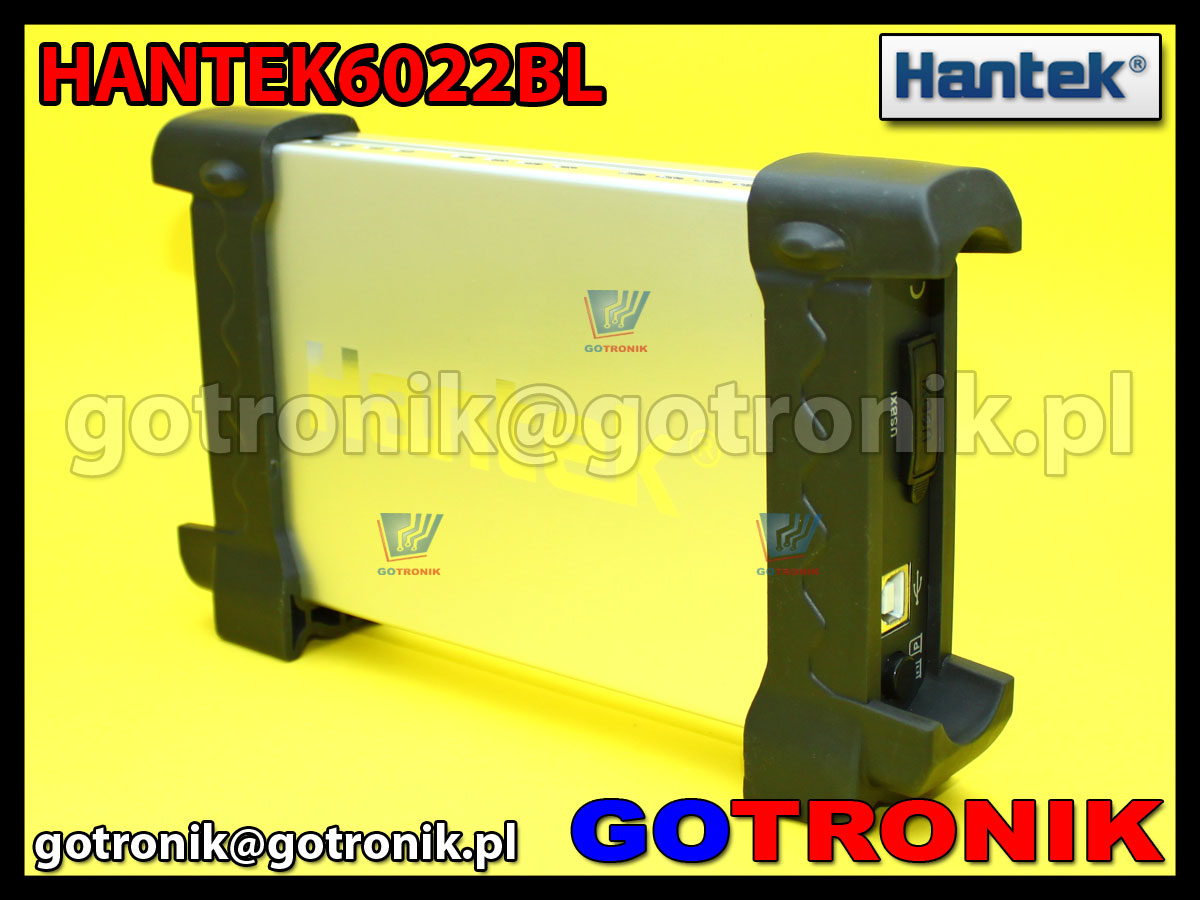

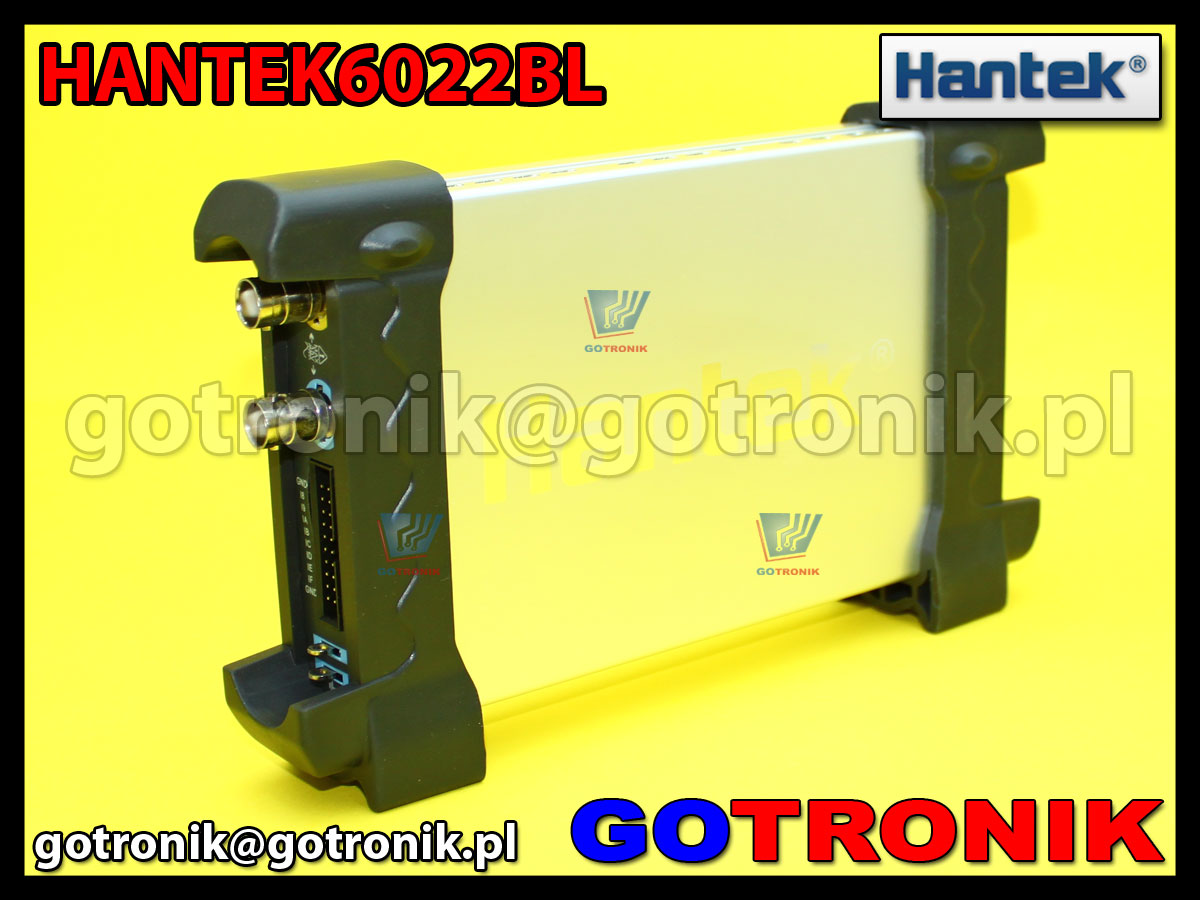

zdjęcia:
