prezentacja ogólna: |
oscyloskop cyfrowy: |
multimetr cyfrowy: |

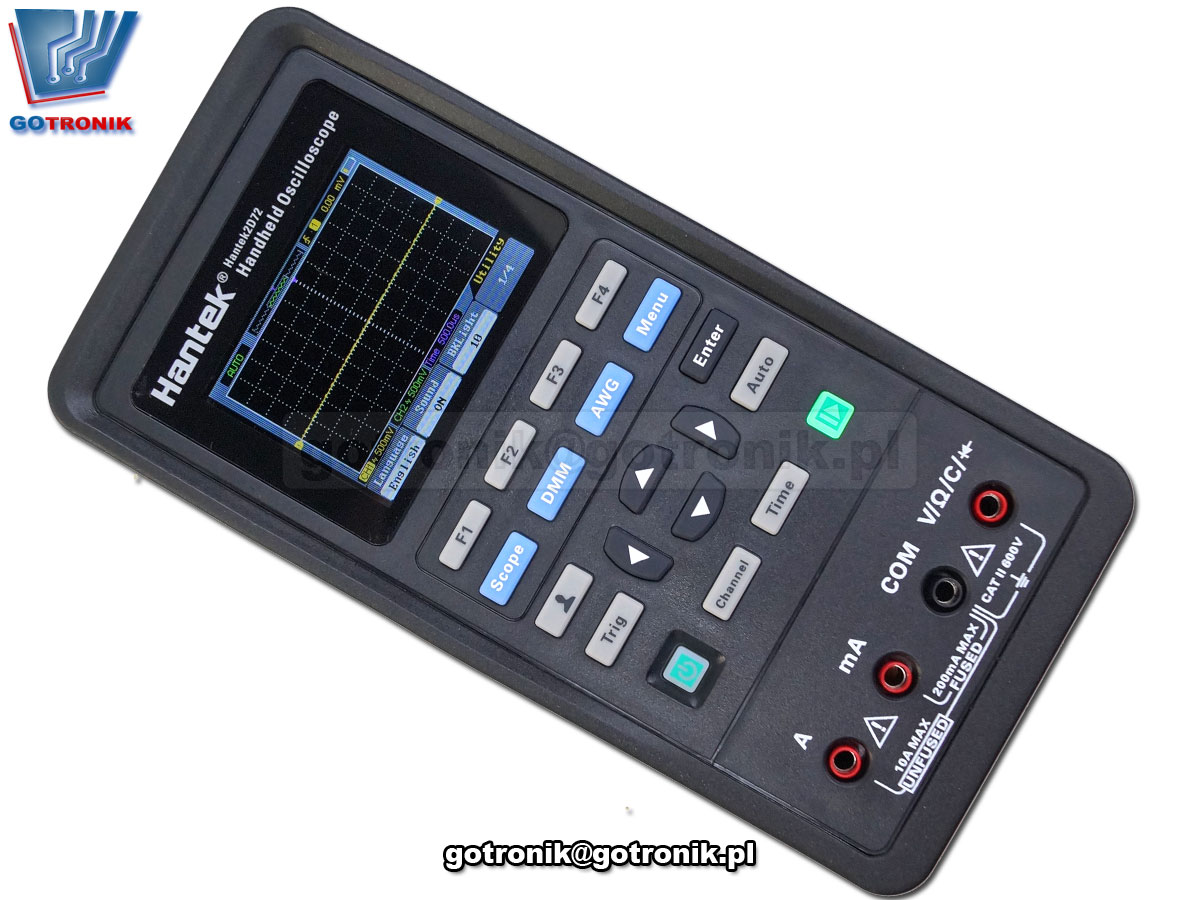

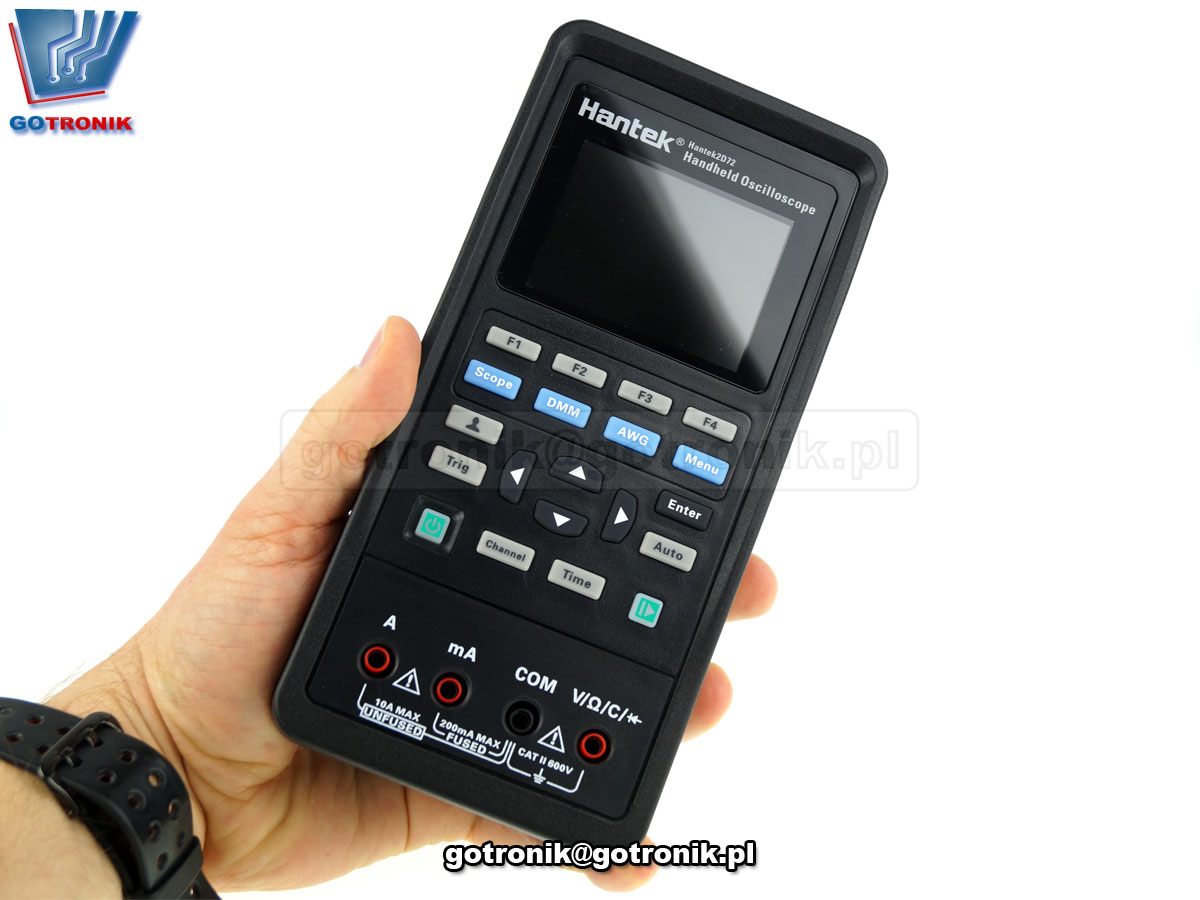

Hantek2C72 | Hantek2C42 | |||
oscyloskopy cyfrowe przenośne - skopometry | ||||
pasmo: | 70MHz | 40MHz | ||
kanały: | 2CH+DMM | 2CH+DMM | ||
2CH – dwa kanały wejściowe (z ang. 2 chanel) DMM- multimetr cyfrowy (z ang. Digital MultiMeter) |
||||
Horizontal – odchylanie poziome | ||||
próbkowanie | 250MSa/s(1 kanał), 125MSa/s(2 kanały) | |||
interpolacja: | (sin x)/x | |||
długość rekordu pamięci: | 6K przy wykorzystaniu 1 kanału; 3K przy wykorzystaniu 2 kanałów | |||
zakres czułości: | 5ns/div~500s/div | 1, 2, 5 sekwencja | |||
Vertical – odchylanie pionowe | ||||
przetwornik A/D | 8-bitowa rozdzielczość przetwornika analogowo-cyfrowego | |||
zakres regulacji czułości napięciowej: | 10mV/div~10V/div | |||
ograniczenie pasma: | 20MHz BW limit (ograniczenie pasma - filtr sygnału by zredukować zakłócenia i inne składowe częstotliwości) | |||
odpowiedź niskiej częstotliwości (-3db) | ≤10Hz ze złącza BNC | |||
czas narost z BNC | ≤5ns typowy | |||
dokładność DC | ±3% dla akwizycji Normal lub Average ( 10V/div - 10mV/div) | |||
Uwaga: szerokość pasma zmniejszona do 6 MHz przy użyciu sondy 1X. | ||||
akwizycja | ||||
tryby akwizycji | Normal | |||
wyzwalanie | ||||
typ: | Edge (wyzwalanie brzegiem - krawędzią) | |||
tryby: | Auto, Normal, | |||
poziomy: | ±4 działki od środka ekranu | |||
dokładność poziomu wyzwalania: | 0.2div × volts/div w obszarze ±4 działek od środka ekranu | |||
zbocza: | Rising (narastającym), Falling (opadającym), Rising & Falling (wyzwalanie na brzegu narastającym lub opadającym) | |||
źródło sygnału | CH1/CH2 | |||
wejście | ||||
sprzężenie | DC, AC lub GND | |||
impedancja wejściowa | 25pF±3 pF, 1MΩ±2% | |||
sprzężenie DC | ||||
tłumienie sond | 1X, 10X | |||
obsługiwane współczynniki tłumienia sondy: | 1X, 10X, 100X, 1000X | |||
maksymalne napięcie wejściowe: | 150V RMS wartość skuteczna | |||
funkcje pomiarowe: | ||||
kursorami: | różnica napięć między kursorami: △V | |||
różnica czasu między kursorami: △T | ||||
automatyczne pomiary: | częstotliwość, amplituda (napięcie) | |||
DMM Digital MultiMeter – multimetr cyfrowy: | ||||
maksymalnie wskazanie: | 4000 | |||
funkcje pomiarowe: | woltomierz, amperomierz, omomierz, pomiar pojemności kondensatorów, diody, tester ciągłości, | |||
maksymalne napięcie wejściowe: | AC:600V, DC: 800V | |||
maksymalny prąd wejściowy: | AC: 10A, DC:10A | |||
impedancja wejściowa: | 10MΩ | |||
pomiar: | zakres: | dokładność: | rozdzielczość: | |
woltomierz DC | 400.00mV | ± (0.8% + 5) | 100uV | |
4.000V | 1mV | |||
40.00V | 10mV | |||
400.0V | 100mV | |||
600.0V | ± (1% + 2) | 1V | ||
zabezpieczenie przed przeciążeniem: 400mV: 250V, other: 600Vrms. | ||||
woltomierz AC | 4.000V | ± (1.2% + 5) | 1mV | |
40.00V | 10mV | |||
400.0V | 100mV | |||
600.0V | ±(1.5% + 5) | 1V | ||
zakres częstotliwości: 40Hz~400Hz; | ||||
pasmo częstotliwości 400V/600V: 40Hz~100Hz | ||||
amperomierz DC | 40.00mA | ± (1% + 2) | 10uA | |
200.0mA | ± (1.5% + 2) | 100uA | ||
4.000A | ± (1.8% + 2) | 1mA | ||
10.00A | ± (3% + 2) | 10mA | ||
Zabezpieczenie:z | ||||
bezpiecznik samoodnawiający: 200mA/250V 4A i 10A bezpiecznik szybki | ||||
amperomierz AC | 40.00mA | ± (1.3% + 2) | 10uA | |
400.0mA | ± (1.8% + 2) | 100uA | ||
4.000A | ± (2% + 3) | 1mA | ||
10.00A | ± (3% + 5) | 10mA | ||
zakres częstotliwości: 40Hz~400Hz; | ||||
bezpiecznik samoodnawiający: 200mA/250V 4A i 10A bezpiecznik szybki | ||||
omomierz – pomiar rezystancji: | 400.0Ω | ±(1% + 3) | 0.1Ω | |
4.000KΩ | ±(1.2% + 5) | 1Ω | ||
60.00KΩ | 10Ω | |||
400.0KΩ | 100Ω | |||
4.000MΩ | 1KΩ | |||
40.00MΩ | ± (1.5%±3) | 10KΩ | ||
zabezpieczenie: 220Vrms | ||||
pomiar pojemności kondensatorów: | 40.00nF | ±(3% + 5) | 10pF | |
400.0nF | 100pF | |||
4.000uF | 1nF | |||
40.00uF | 10nF | |||
100.0uF | 100nF | |||
zabezpieczenie: 220Vrms | ||||
test diody: | 0V~2.0V | |||
akustyczny tester ciągłości: | <50Ω | |||
pozostałe parametry techniczne: | ||||
wyświetlacz | ||||
typ wyświetlacza: | KOLOROWY TFT 64k o przekątnej 2,8cala | |||
rozdzielczość: | 320 x 240 | |||
kontrast: | regulowany | |||
zasilacz: | ||||
napięcie zasilania | 100V-240VAC, 50Hz-60Hz; DC INPUT: 5VDC, 2A | |||
pobór mocy: | <2.5W | |||
bezpiecznik: | T, 3A | |||
bateria (akumulator) | ogniwa 18650 2600mA x 2szt. | |||
warunki środowiskowe: | ||||
temperatura pracy: | 0~50°C (32~122°F) | |||
temperatura przechowywania: | -40~+71°C (-40~159.8°F) | |||
wilgotność | ≤+104℉(≤+40°C): ≤90% wilgotność względna | |||
106℉~122℉ (+41°C ~50°C): ≤60% wilgotność względna | ||||
metoda chłodzenia: | konwekcja | |||
wysokość: | działanie | 3,000m (10,000 stóp) | ||
wyłączony | ||||
wstrząs mechaniczny: | losowe wibracje | 0.31gRMS od 50Hz do 500Hz, 10 minut na każdej osi | ||
wyłączony | 2.46gRMS od 5Hz do 500Hz, 10 minut na każdej osi | |||
działanie | 50g, 11ms, half sine | |||
parametry mechaniczne: | ||||
wymiary: | 199 x 98x 40mm (L x W x H) | |||
waga: | 624g | |||

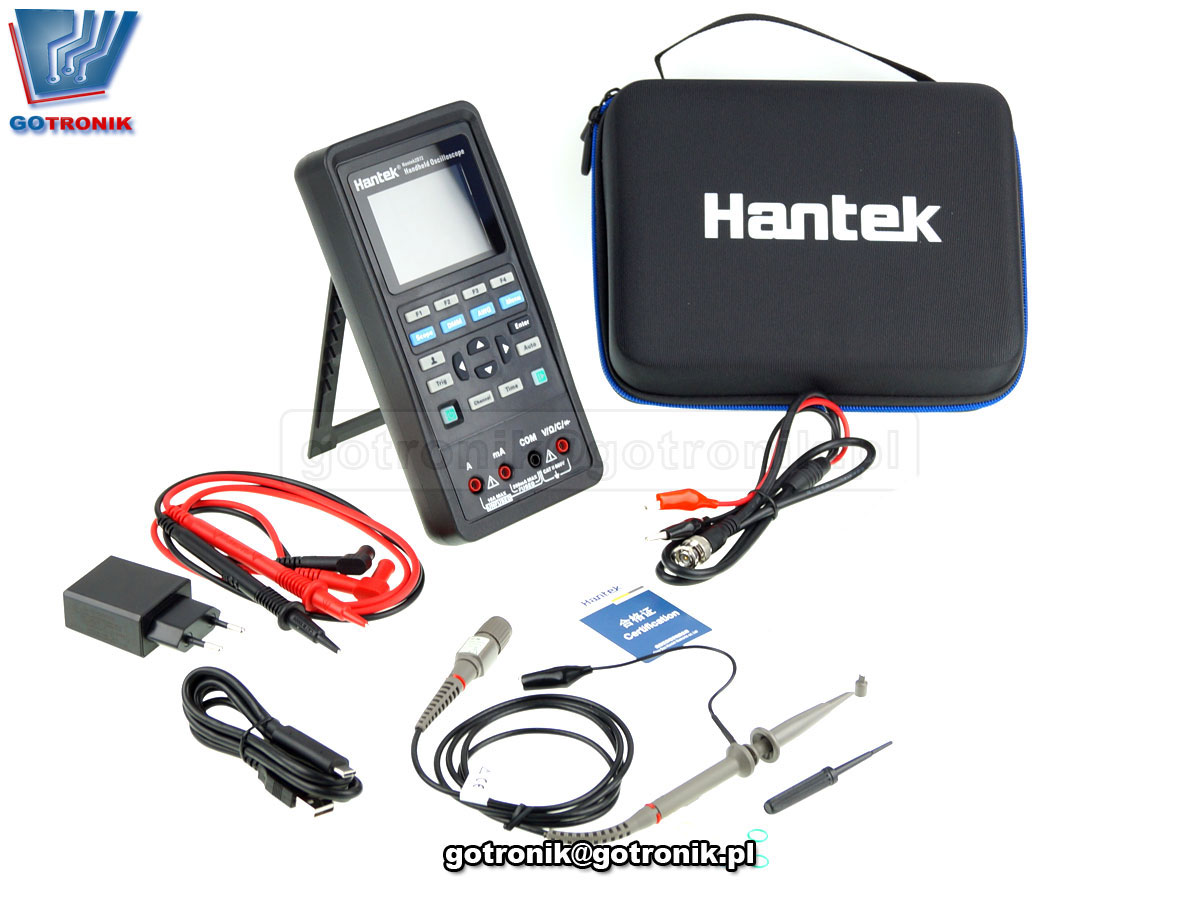

standardowe wyposażenie: | sonda oscyloskopowa x1szt. przewody pomiarowe do multimetru x1 komplet przewód BNC - krokodyl x1szt. ładowarka USB x1szt. przewód USB-USB typ C x1szt. torba euti x 1szt. |
