Generator funkcyjny JDS8060 60MHz dwukanałowy
Czas wysyłki: 24 godziny
Koszt wysyłki: od 0,00 zł
Numer katalogowy: JDS8060
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
Seria JDS8000 z funkcją dwukanałową / generatorem sygnałów arbitralnych obejmuje 2,8-calowy kolorowy ekran i wygodne silikonowe klawisze. Pozwala na generację przebiegów elektrycznych: sinusoida, prostokąt, trójkąt, fali pulsacyjną, sygnał Dc i dowolnego kształtu fali. Posiada funkcje modulacji kształtu fali, burst, pwm, częstotliwości skanowania, amplitudy skanowania, obciążenia skanowania, skanowania sterowanego napięciem vco, jest wyposażony w miernik częstotliwości i licznik. Nadaje się do majsterkowania, badań naukowych, nauczania rozwoju produktu, debugowania i innych.
charakterystyka:
► dwa kanały o równoważnej wydajności, z różnicą fazową 0-359.99 ° swobodnie regulowaną;
► zakres częstotliwości wyjściowej: 1nHz-60MHz/80MHz,Amplituda wyjściowa: 1mVpp-25Vpp;
► częstotliwość próbkowania wynosi do 275MSa/s, rozdzielczość pionowa wynosi 14 bitów * 8192 punktów, a więcej danych przebiegu można uzyskać na jednostkę czasu, dzięki czemu kształt fali jest dokładniejszy;
► funkcja modulacji: oba kanały mogą wyprowadzać sygnały fali modulacji, takie jak AM FM PM ASK FSK PSK;
► funkcja skanowania: częstotliwość skanowania, amplituda skanowania i cykl pracy skanowania, z trybami skanowania liniowego i logarytmicznego;
► kontrola napięcia VCO skanowanie; Kontrolowanie częstotliwości, amplitudy i cyklu pracy fali wyjściowej poprzez zmianę zewnętrznego sygnału napięciowego;
► funkcja modulacji szerokości impulsu: cyfrowa regulacja szerokości impulsu i czasu cyklu impulsu;
► funkcja Burst: można go ustawić na sygnały przebiegu wyjściowego 1-1048575 arbitralnych cykli;
► funkcja arbitralnej fali: ponad 160 powszechnie używane arbitralne przebiegi są wbudowane w górne oprogramowanie komputerowe, arbitralne przebiegi można dostosować i pobrać do generatora sygnału za pomocą jednego kliknięcia;
► funkcja pomiaru: wyposażony w miernik częstotliwości 1Hz-100MHz i licznik, ze sprzężeniem AC i trybami sprzęgania DC;
► funkcja aktualizacji oprogramowania; Nowe oprogramowanie układowe można uzyskać za pomocą oprogramowania do aktualizacji oprogramowania, aby stale poprawiać wydajność produktu;
► aplikacja mobilna: wbudowany układ Bluetooth, może kontrolować i rysować dowolny kształt fali za pośrednictwem aplikacji mobilnej;
► wtórna funkcja rozwoju: zapewnia bezpłatny protokół komunikacyjny i oprogramowanie komputerowe ułatwiające sterowanie programowaniem;
► funkcja synchronizacji wielu poziomów: dwie lub więcej maszyn może wyprowadzać wielokanałowe sygnały przebiegu po podłączeniu;
|
Model |
JDS8060 |
JDS8080 |
|
Ilość kanałów |
2 |
|
|
Częstotliwości fali sinusoidalnej |
1nHz-60MHz |
1nHz-80MHz |
|
Częstotliwość próbkowania |
275MSa/s |
|
|
Długość fali |
8192 punktów/kanał |
|
|
Przebieg pionowe rozdzielczość |
14 bitów |
|
|
Typ fali |
Fala sinusoidalna, fala prostokątna, fala impulsowa (współczynnik obciążenia, szerokość impulsu i czas cyklu można precyzyjnie ustawić), fala trójkątna, rampa rosnąca, rampa opadająca, fala CMOS, poziom prądu stałego, półfala, pełny zakres, pozytywna fala krokowa, odwrotna fala schodów, wykładniczy wzrost, wykładniczy spadek, Fala impulsowa Lorentz, fala multisoniczna, fala szumu losowego, fala impulsowa trapezowa, fala impulsowa Sinker i 99 zestawów przebiegów zdefiniowanych przez użytkownika. |
|
|
Fala prostokątna |
1nHz-15MHz |
|
|
Fala trójkątna |
1nHz-15MHz |
|
|
Rozdzielczość częstotliwości |
1nHz |
|
|
Wzrost/spadek czas |
≤20nS |
≤ 10nS |
|
Zakres amplitudy |
Częstotliwość <1MHz, 2mvpp ~ 25Vpp 1MHz ≤Frequency<11MHz, 2mvpp ~ 10Vpp 11MHz ≤Frequency<60MHz, 2mvpp ~ 5Vpp 60MHz ≤Frequency≤ 80MHz, 2mvpp ~ 3.6Vpp |
|
|
Rozdzielczość amplitudy |
1mvpp |
|
|
Stabilność amplitudy |
± 1% ± 1mVpp (przy 1kHz,>10mVpp) |
|
|
Płaskość amplitudy |
Częstotliwość ≤ 10MHz:± 1%(0.1dB) 10MHz 50MHz |
|
|
Zakres przesunięcia |
-9.99V-12.00V |
|
|
Rozdzielczość offsetowa |
0.01V |
|
|
Zakres regulacji fazy |
0 °-359.99 ° |
|
|
Rozdzielczość |
0.W wieku 01 ° |
|
|
Impedancja wyjściowa |
50Ω (typowy) |
|
|
Typ modulacji |
AM,FM,PM,ASK,FSK,PSK,PWM |
|
|
Źródło wyzwalania |
Seria ręczna, seria CH2, seria zewnętrzna (AC), seria zewnętrzna (DC) |
|
|
Funkcja pomiaru |
Częstotliwość, dodatnia i ujemna szerokość impulsu, okres, cykl pracy |
|
|
Zakres licznika |
0-4294967295 |
|
|
Funkcja przemiatania |
Częstotliwość przemiatania, amplituda przemiatania, obowiązek przemiatania |
|
|
Tryb zamiatania |
Liniowa, logarytmiczna |
|
|
Funkcja VCO |
Kontrola częstotliwości, kontrola amplitudy i kontrola cyklu pracy |
|
|
Tryb pracy |
Debugowania, normalne |
|
skład zestawu:
1.Generator JDS8060
2.kabel zasilający
3.przewód BNC męski
4.kabel USB kabel
5.BNC to zaciski krokodylkowe przewód pomiarowy
6. instrukcja obsługi

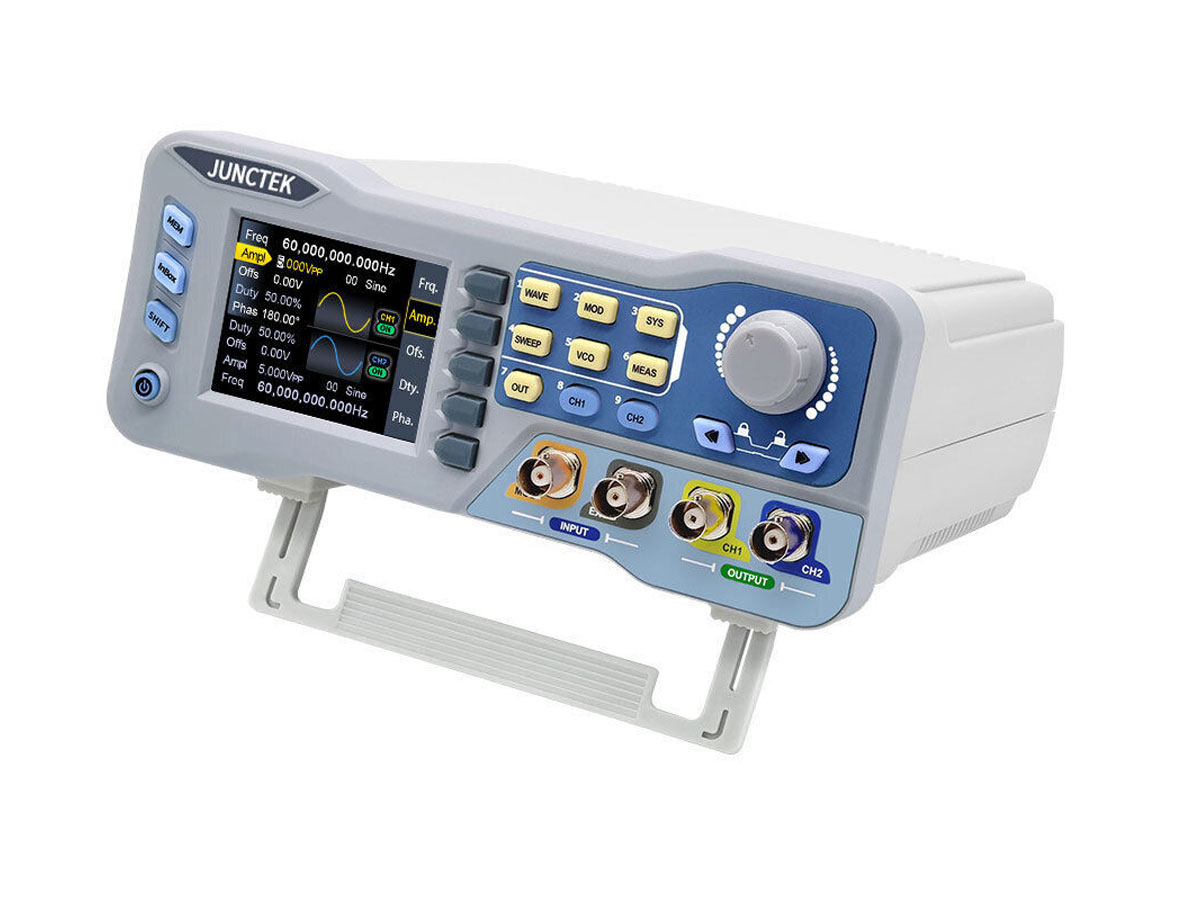

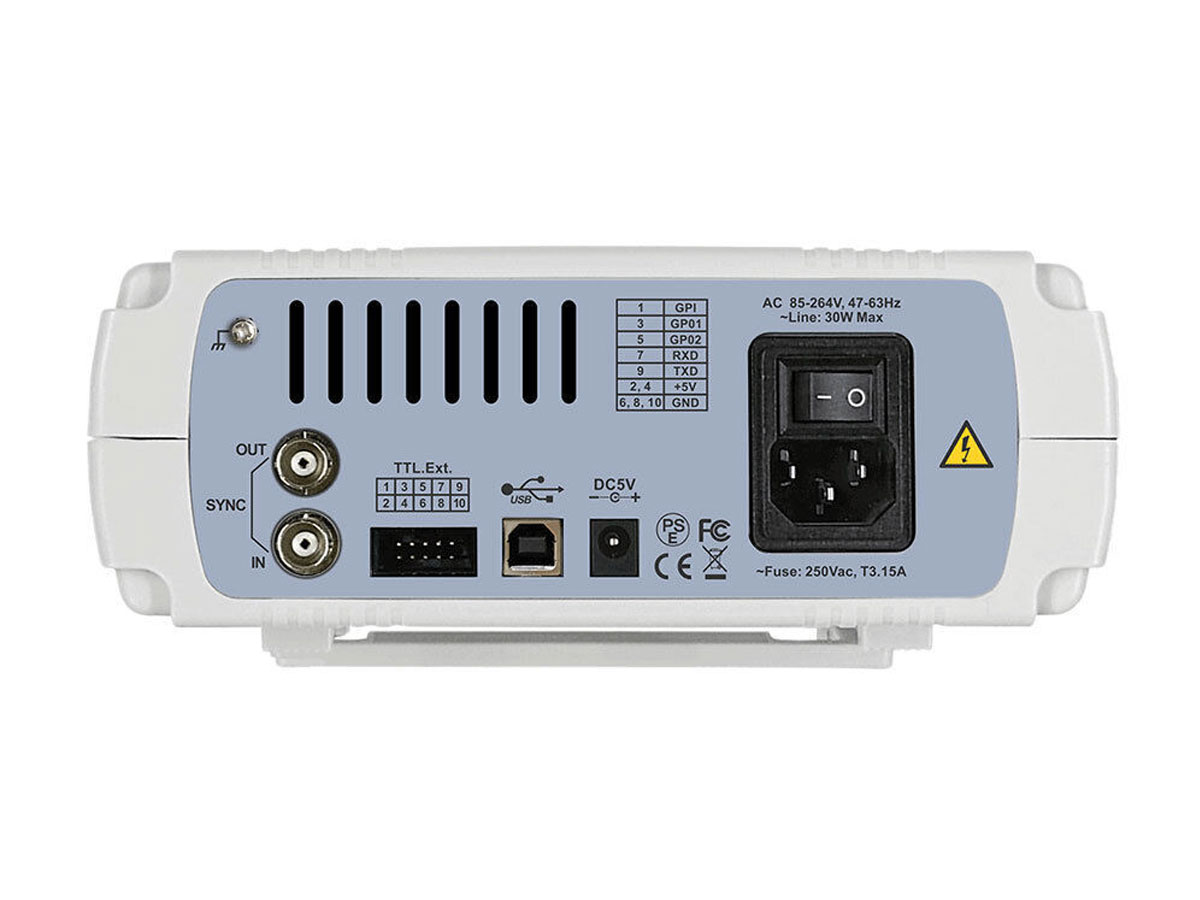

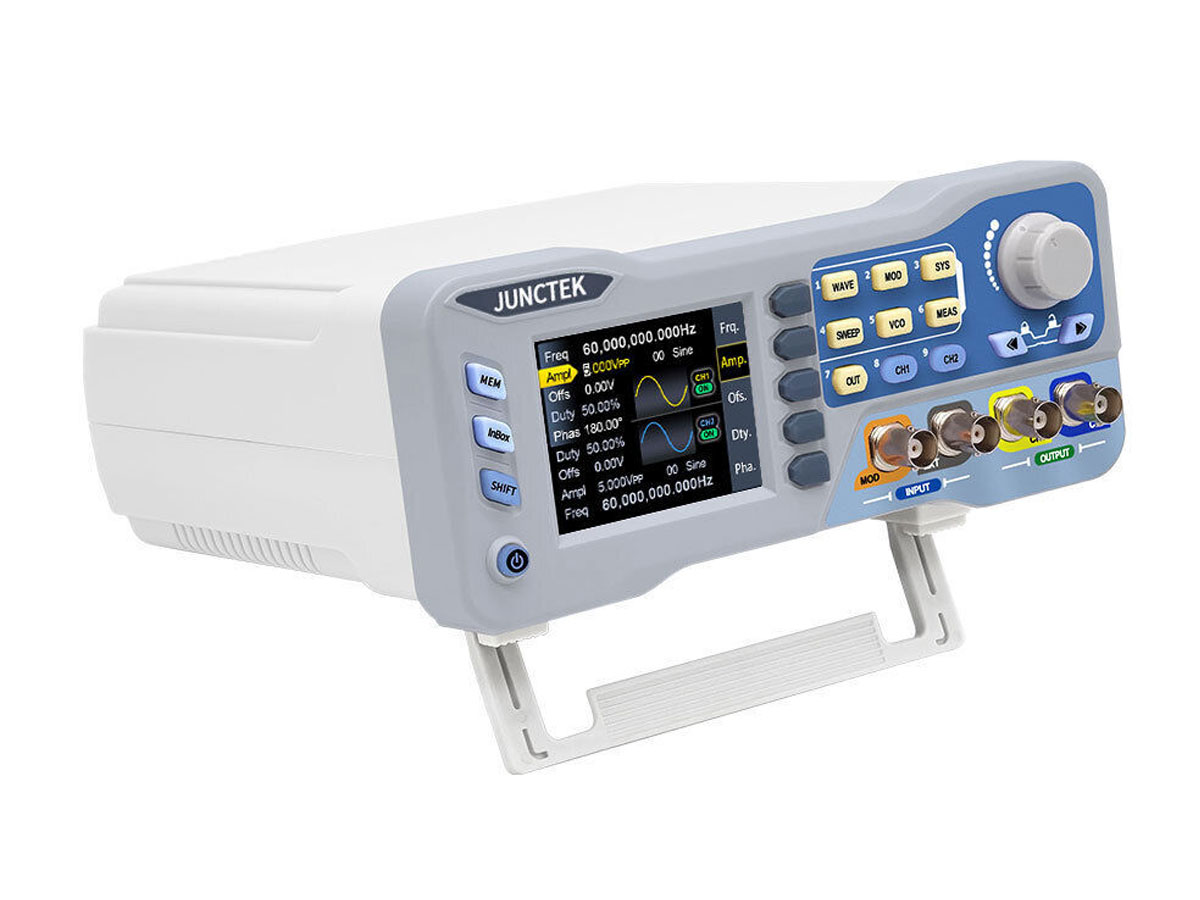

zdjęcia:
