Generator funkcyjny JDS6600 60MHz dwukanałowy
Czas wysyłki: 24 godziny
Koszt wysyłki: od 0,00 zł
Numer katalogowy: JDS6600-60MHz
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)

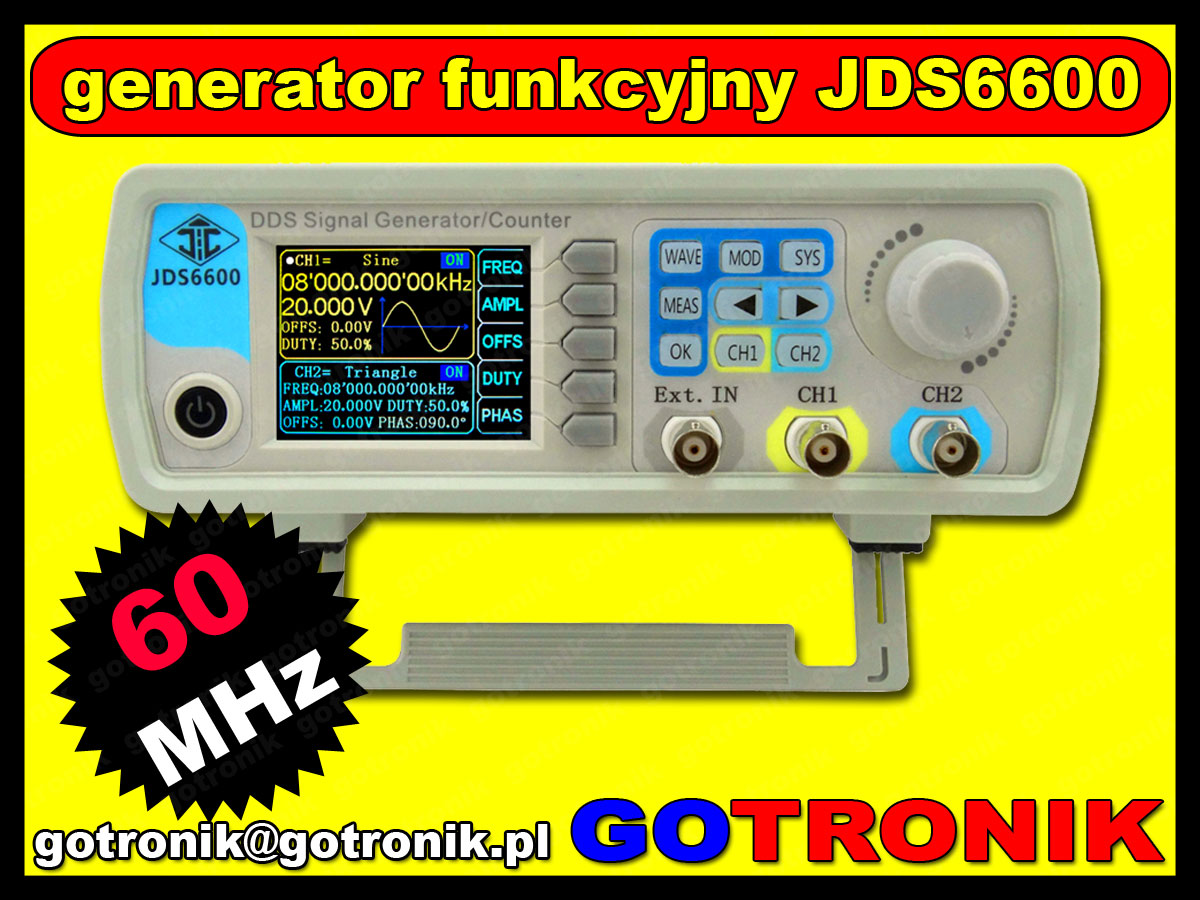

Generator funkcyjny JDS6600-60MHz
JDS6600-60MHz to generator funkcyjny DDS z dwoma niezależnymi kanałami wyjściowymi CH1 i CH2. Pozwala na generację przebiegów elektrycznych: sinusoida, prostokąt, trójkąt i innych zaawansowanych przebiegów eksponencjalnych, hiperbolicznych, szumowych, arbitralnych. Maksymalna amplituda wyjściowa do 20Vpp, rozdzielczość pionowa 12bitów, długość przebiegu 2048 punktów i próbkowanie 266MSa/s. JDS6600 posiada dodatkowo wyjście cyfrowe CMOS/TTL, oraz wbudowany miernik i licznik częstotliwości. Generator wyposażony jest w kolorowy ekran LCD TFT. Sterowanie wszystkimi funkcjami i parametrami odbywa się przy pomocy przycisków umieszczonych na panelu czołowym urządzenia. Pracą generatora JDS6600 i jego funkcjami możemy sterować z poziomu programu w systemie Windows poprzez interfejs szeregowy USB.
Generator funkcyjny jest to niezbędny element wyposażenia warsztatu praktycznie każdego elektronika. Początkujący elektronik amator wraz z rozwojem własnych umiejętności ma potrzebę posiadania najprzeróżniejszych urządzeń warsztatowych i pomiarowych. Naturalnym procesem jest w pewnym momencie przejście ze zwykłej lutownicy na stację lutowniczą, zakup multimetru cyfrowego, w późniejszym czasie oscyloskopu. Gdy już jesteśmy posiadaczem oscyloskopu przychodzi kolej na zakup generatora funkcyjnego. Generator funkcyjny jak sama nazwa wskazuje jest to urządzenie które na swoim wyjściu generuje przebiegi elektryczne o różnych kształtach. Oferowany generator JDS6600 umożliwia generację podstawowych przebiegów elektrycznych typu: sinusoida, prostokąt, trójkąt, cyfrowych przebiegów zgodnych ze standardem TTL/CMOS, oraz najważniejsze umożliwia generację przebiegów arbitralnych. Przebiegi arbitralne w dużym uproszeniu są to takie przebiegi których kształt sami możemy zdefiniować (pisząc prosto takie które sami możemy narysować). Konstrukcja generatora funkcyjnego JDS6600 oparta jest o nowoczesną cyfrową matrycę FPGA i generacja przebiegów elektrycznych następuje w oparciu o cyfrową syntezę DDS. W dawnych czasach konstrukcje generatorów funkcyjnych były budowane w oparciu analogowe układy rezonansowe z biernych elementów LC w układach Colpittsa, Meissnera, Hartley'a. Konstrukcje analogowych generatorów nawet tych najprostszych były skomplikowane w budowie, przez co ich cena często była zaporowa dla wielu elektroników. Wraz z rozwojem techniki cyfrowej zaczęto budować generatory sygnałowe DDS, które w tej chwili dorównują, a nawet przewyższą konstrukcje analogowych generatorów. Generatory z serii JDS6600 oprócz możliwości kontroli podstawowych parametrów przebiegu jak: kształt, częstotliwość, amplituda, offset, współczynnik wypełnienia, przesunięcie fazowe umożliwiają skorzystanie z funkcji: SWEEP przemiatania częstotliwością, BURST generacji paczki przebiegów okresowych, PULSE funkcja generacji impulsów. Taka funkcjonalność nie była dostępna w większości analogowych generatorów funkcyjnych. Generator funkcyjny JDS6600 posiada dwa niezależne kanały wyjściowe CH1 i CH2. W praktyce można powiedzieć, że mamy złożenie dwóch generatorów funkcyjnych. Generowane przebiegi w kanale CH1 i CH2 są od siebie niezależne. Oznacza to że w kanale CH1 możemy ustawić generację przebiegu sinusoidalnego o częstotliwości 1MHz i amplitudzie 10Vpp, a w kanale CH2 może to być przebieg prostokątny o częstotliwości 443kHz i amplitudzie 5,21Vpp.
Sterowanie wszystkimi funkcjami i regulowanymi parametrami odbywa się cyfrowo przy pomocy przycisków sterujących i obrotowego impulsatora. Wszystkie parametry generowanego przebiegu są widoczne na kolorowym ekranie TFT jednocześnie dla obu kanałów wyjściowych CH1 i CH2. Obsługa generatora funkcyjnego JDS6600 jest prosta i przejrzysta. Dlatego możemy skupić się na właściwych pomiarach, a nie niuansach związanych z obsługa generatora funkcyjnego.Biorąc pod uwagę ilość funkcji, parametry techniczne, jakość wykonania, oraz cenę generatora funkcyjnego JDS6600 śmiało można stwierdzić, że nie ma bardziej atrakcyjnej pozycji na rynku generatorów funkcyjnych niż oferowany generator JDS6600. Generator funkcyjny JDS6600 jest dedykowany dla początkujących elektroników amatorów przy pierwszych krokach w odkrywaniu elektroniki. Duży zapas możliwości i parametrów wyjściowych generatora z powodzeniem predysponuje go do zastosowań w dydaktyce, oraz profesjonalnych serwisach elektroniki.
Oprócz podstawowych funkcji generatora przebiegów elektrycznych generator JDS6600 posiada wbudowany miernik i licznik częstotliwości co jeszcze bardziej zwiększa atrakcyjność urządzenia.
zastosowania generatora funkcyjnego JDS6600:
- dydaktyka - szkolnictwo:
- serwis elektroniki:
- elektronika ogólna, warsztat elektronika amatora:
> kolorowy ekran LCD matryca TFT o przekątnej 2,4cala> cyfrowe sterownie przyciskami i pokrętłem wielofunkcyjnym (impulsator)
> regulacja parametrów generowanych przebiegów: częstotliwość, amplituda, offset, współczynnik wypełnienia, przesunięcie fazowe
> dwa niezależne kanały wyjściowe CH1 i CH2 (generator dwukanałowy)
> przejrzyste i przyjazne menu generatora JDS6600 ułatwia obsługę
> dodatkowe wyjście cyfrowe CMOS/TTL
> wbudowany miernik częstotliwości 100MHz
> wbudowany licznik częstotliwości
> komunikacja z komputerem poprzez USB
> program PC Windows sterujący nastawami generatora funkcyjnego
> wykonany w technologii montażu powierzchniowego SMD
> zbudowany w oparciu o układ FPGA (wysoka niezawodność, długa żywotność)
> plastikowa obudowa umożliwiająca pracę w poziomie lub pod kątem
Function Signal Generator JDS6600:
- generator funkcyjny DDS
- częstotliwość generowanych przebiegów elektrycznych: do 60MHz
- okresowe typu sinusoida, prostokąt, trójkąt do 15MHz
pozostałe przebiegi impulsowe, arbitralne, cyfrowe do 6MHz - generowane przebiegi: sinus, prostokąt, trójkąt, impuls, szum, sinc, wykładniczy wzrost, wykładnicze opadanie...
- dwa niezależne kanały CH1 i CH2
- cyfrowe wyjście TTL/CMOS
- kolorowy wyświetlacz LCD TFT 2,4"
- próbkowanie: 266MSa/s
- rozdzielczość pionowa: 12 bit
- długość przebiegu: 2048 punktów
- maksymalna amplituda wyjściowa: do 20Vpp
- wyjścia BNC
- wejście EXT
- funkcja SWEEP - przemiatanie częstotliwości
- funkcja BURST - generacja paczek impulsów
- funkcja generacji impulsów
- 100 komórek wewnętrznej pamięci na przebiegi
- USB Device -komunikacja z komputerem poprzez USB
- oprogramowanie sterujące pracą WIN PC
- wbudowany miernik częstotliwości do 100MHz
- wbudowany licznik impulsów
parametry techniczne generatora funkcyjnego JDS6600 - 60MHz:
| JDS6600-60M | |||||
| przebieg SINUSOIDALNY | 0~60MHz | ||||
| przebieg PROSTOKĄTNY | 0~15MHz | ||||
| przebieg TRÓJKĄTNY | |||||
| impulsy | 0~6MHz | ||||
| Przebiegi cyfrowe CMOS/TTL | |||||
| przebiegi ARBITRALNE | |||||
| Prostokąt – czas narastania | ≤20nS | ||||
| najmniejsza rozdzielczość częstotliwości | 0.01µHz（0.00000001Hz） | ||||
| dokładność częstotliwości | ±20ppm | ||||
| stabilność częstotliwości | ±1ppm/3h | ||||
| Charakterystyka przebiegów: | |||||
| generowane przebiegi: | Sine, Square, Triangle, Pulse (duty-cycle correction),Partia Sine, CMOS, DC level, Half-wave, Full-Wave, Pos-Ladder, Neg-Ladder, Noise, Exponential Rise, Exponential Fall, Tone, Sinc Pulse, Lorentz Pulse, and 60 kinds user defined waveform. | ||||
| długość przebiegu: | 2048 points = 2k | ||||
| próbkowanie: | JDS6600-60M | ||||
| 266MSa/s | |||||
| rozdzielczość pionowa: | 12 bits | ||||
| sinusoidalny przebieg | Harmonic suppression | ≥45dBc(<1MHz); ≥40dBc(1MHz~20MHz) | |||
| Total harmonic distortion | <0.8%(20Hz~20kHz,0dBm) | ||||
| prostokątny i impulsowy przebieg | Overshoot (Square) | ≤5% | |||
| zakres regulacji współczynnika wypełnienia | 0.1%~99.9% | ||||
| przebieg TRÓJKĄTNY | liniowość | ≥98%(0.01Hz~10kHz) | |||
| Charakterystyka wyjściowa | |||||
| zakres regulacji amplitudy wyjściowej | JDS6600-60M | ||||
| ≤10MHz:2mVpp~20Vpp ≤30MHz:2mVpp~10Vpp ≤60MHz:2mVpp~5Vpp |
|||||
| rozdzielczość regulacji ampliutudy | 1mV | ||||
| stabilność amplitudy | ±0.5%/5 h | ||||
| płaskość amplitudy | ±5%(10MHz) | ||||
| Parametry wyjściowe: | |||||
| impedancja wyjściowa | 50Ω±10%（typical） | ||||
| zabezpieczenie | Wszystkie zaciski wyjściowe sygnału mogą być zwarte w ciągu 60s | ||||
| DC Offset | |||||
| zakres regulacji offsetu: | Output Amplitude >2V | 0.2V＜Output Amplitude≤2V | 0＜Output Amplitude≤0.2V | ||
| -9.99V~9.99V | -2.5V~2.5V | -0.25V~0.25V | |||
| rozdzielczość ustawiania offsetu: | 0.01 V | ||||
| charakterystyki fazowe | |||||
| regulacja fazy (przesunięcia fazowego) | 0~359.9° | ||||
| rozdzielczość regulacji fazy | 0.1° | ||||
| TTL/COMS Output | |||||
| Low poziom niski | <0.3V | ||||
| High poziom wysoki | 1V~10V | ||||
| Level rise/fall time | ≤20ns | ||||
| Funkcja pomiaru zewnętrznych sygnałów | |||||
| miernik częstotliwości: | zakres pomiaru częstotliwości | 1Hz~100MHz | |||
| dokładność pomiaru | Gate time continuously adjusted between0.01s~10s | ||||
| licznik częstotliwości: | zakres zliczania | 0-4294967295 | |||
| tryb sprzężenia | 2kinds Coupling modes, DC and AC | ||||
| tryb sterowania | Manual operation | ||||
| Input signal voltage range | 2Vpp~20Vpp | ||||
| Pulse width measurement | 0.01us (resolution), 20s (MAX measuring time) | ||||
| Period measurement | 0.01us (resolution), 20s (MAX measuring time) | ||||
| Sweep – funkcja przemiatania częstotliwością | |||||
| kanał przemiatania | CH1 lub CH2 | ||||
| typ przemiatania | przemiatanie liniowe lub logarytmiczne | ||||
| czas przemiatania | 0.1s~999.9s | ||||
| zakres przemiatania | definiowane przez użytkownika częstotliwość początkowa i końcowa | ||||
| kierunek przemiatania | do przodu, od tyłu, ciągłe | ||||
| Funkcja Burst – impulsy | |||||
| liczba impulsów | 1-1048575 | ||||
| tryb wyzwalania | Manual Trig、CH2 Trig、Ext.Tring(AC) 、Ext.Tring(DC) | ||||
| Ogólne parametry techniczne: | |||||
| ekran | typ wyświetlacza | 2.4 inch TFT color LCD | |||
| pamięć | ilość | 100 groups | |||
| lokalizacja | 00 to 99（Power on will load the position 00） | ||||
| Arbitrary wave | ilość | 1 to 60, totally 60 groups（default set 15 groups） | |||
| Interface | interfejs | USB to serial interface | |||
| dodatkowy interfejs | There is serial interface of TTL level mode to be convenient for user development. |
||||
| szybkość transmisji | 115200bps | ||||
| protokół komunikacyjny | Command-line mode, Open protocol | ||||
| zasilanie | zakres napięć | DC5V±0.5V | |||
| Proces produkcji: | Technologia montażu powierzchniowego, projekt FPGA, wysoka niezawodność, długa żywotność | ||||
| Buzzer | Użytkownik może włączyć lub wyłączyć buzzer | ||||
| Charakterystyka pracy | wszystkie parametry widoczne na ekranie, ustawiane przy pomocy obrotowego impulsatora | ||||
| Warunki środowiskowe | Temperatura：0~40 oCHumidity:<80% | ||||
widok programu sterującego pracą generatora JDS6600 poprzez interfejs USB w Windows:
Program komunikujący się i sterujący pracą generatora funkcyjnego JDS6600 pracuje w systemach Windows. Obsługa i sterowanie generatora z poziomu komputera PC jest łatwe i przejrzyste. Mamy możliwość sterowania praktycznie wszystkimi parametrami. Program składa się z głównych 4 zakładek menu w górnej części ekranu. W pierwszej kolejności w zakładce Configuration należy połączyć się z generatorem. Nawiązanie poprawnej komunikacji polega na wybraniu odpowiedniego portu COM3 pod jakim zarejestrował się generatora. Generator funkcyjny JDS6600 wykorzystuje komunikację szeregową poprzez port USB z wykorzystaniem układu CH340.
W zakładce Control Panel jak sama nazwa wskazuje mamy możliwość kontrolowania praktycznie wszystkich parametrów generatora funkcyjnego JDS6600, które są dostępne z poziomu front panelu urządzenia. Okno programu składa się z dwóch sekcji po lewej stronie dla kanału wyjściowego CH1, oraz po prawej dla kanału CH2. Wszystkie dostępne funkcje dla CH1 i CH2 są identyczne w tym przypadku. Możemy modyfikować - wprowadzać następujące parametry dla generowanego przebiegu wyjściowego: częstotliwość, amplitudę, offset, współczynnik wypełnienia, rodzaj generowanego przebiegu (kształt np. sinusoida, prostokąt itd.). Istnieje możliwość synchronizacji wyjścia CH1 i CH2 tak by parametry wprowadzane dla kanału CH1 były przepisywane dla drugiego kanału wyjściowego CH2 generatora.
Wybierając kolejną zakładkę w górnym menu programu Extend Function mamy do dyspozycji rozszerzone funkcje generatora. Ekran programu jest podzielony na cztery części. W górnej lewej części odnajdziemy sekcję przypisaną dla wbudowanego miernika częstotliwości. Tuż obok po prawej stornie licznik częstotliwości (Counter). W prawym górnym rogu sekcja funkcji Brust, czyli odpowiedzialnej za generację paczek impulsów. W dolnym lewym rogu mamy Sweep Frequency, czyli funkcję przemiatania częstotliwością: łatwo zdefiniujemy częstotliwość startową i końcową, czas przemiatania, rodzaj przemiatania (liniowy lub logarytmiczny), czas przemiatania, oraz tryb. W ostatniej części ekranu mamy obszar Pulse function czyli ustawienia przebiegów impulsowych.
W ostatniej zakładce górnego menu opisanej jako Arbitrary mamy funkcje wykorzystania przebiegów arbitranych poprzez generator JDS6600. Wykorzystując tą funkcję możemy ręcznie narysować przebieg kursorem myszy dowolny kształt. Możemy także standardowe przebiegi zmodyfikować wg. własnych potrzeb. Narysowane przebiegi można zapisywać lub odczytywać z dysku komputera.
zestaw zawiera:
- generator funkcyjny JDS6600-60MHz
- zasilacz sieciowy
- przewód BNC-krokodyle x2szt.
- przewód połączeniowy USB
- płyta CD z oprogramowaniem
gwarancja:
- towar jest nowy i objęty 24 miesięczną gwarancją
- uwaga: elementy grzewcze (grzałki),groty, bezpieczniki nie podlegają gwarancji ani rękojmi i ich wymiana jest odpłatna.
- gwarancji nie podlegają elementy naturalnie zużywające się, takie jak elementy grzejne, elementy ruchome, żarówki, filtry itp.
zamówienie:
Generatory funkcyjne DDS z serii JDS6600 są dostępne w sprzedaży w firmie Gotronik we Wrocławiu przy ulicy Bystrzyckiej 69C. Stacjonarny sklep gotronik otwarty jest od poniedziałku do piątku w godzinach od 8 do 16. Prowadzimy także sprzedaż wysyłkową. Zamówienia telefoniczne można składać dzwoniąc pod stacjonarny numer telefonu 71 351 10 31 lub e-mail: biuro@gotronik.pl Zapraszamy również do składania zamówień poprzez sklep internetowy www.gotronik.pl Zamówione towary wysyłamy firmą kurierską GLS. Zamówienia złożone do godziny 14 najczęściej wysyłamy tego samego dnia i na drugi dzień roboczy przesyłka jest u Klient na miejscu (w ciągu 24h). Możliwe formy płatności: gotówka na miejscu w siedzibie firmy Gotronik, płatność u kuriera przy dostawie (pobranie) lub przedpłata na rachunek bankowy. Zapraszamy do złożenia zamówienia.
przykładowe zdjęcia z podłączonym generatorem funkcyjnym JDS6600 do oscyloskopu cyfrowego i wykorzystaniem obu wyjść CH1 i CH2:
