Generator funkcyjny FY6600 50MHz dwukanałowy
Czas wysyłki: 24 godziny
Koszt wysyłki: od 0,00 zł
Numer katalogowy: FY6600-50MHz
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)

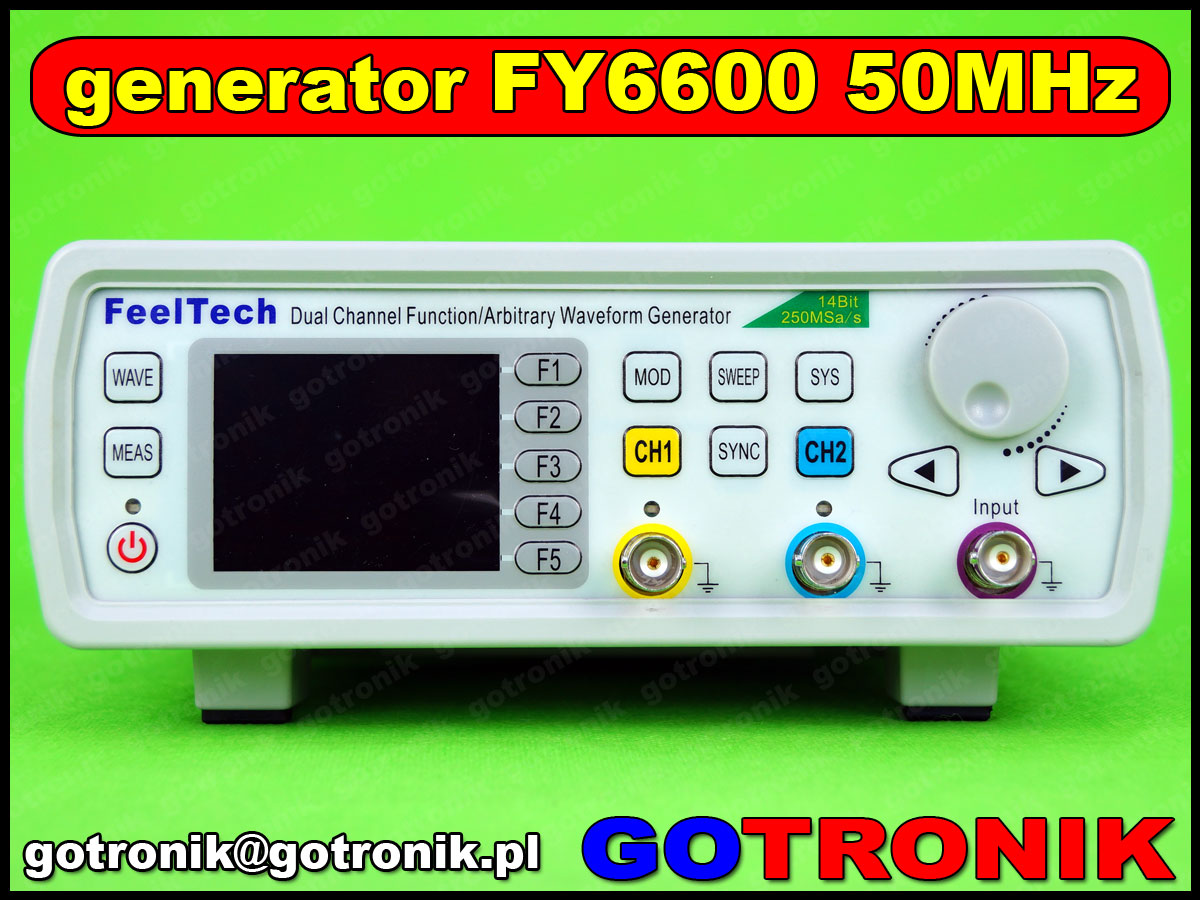

Generator funkcyjny FY6600 - 50MHz
FY6600 to seria dwukanałowych generatorów funkcyjnych działających w oparciu o bezpośrednią syntezę częstotliwości DDS. Dzięki temu mamy generator funkcyjny z dwa niezależnymi kanałami wyjściowymi, dobrych parametrach wyjściowych i funkcjonalności, oraz atrakcyjnej cenie. Jak przystało na generator funkcyjny umożliwia on generację podstawowych przebiegów takich jak: sinusoidalny, prostokątny, trójkątny, piłokształtny, cyfrowy TTL i przebieg arbitralny. Dodatkowo generator umożliwiamodulację częstotliwości FM lub amplitudową AM przebiegu wyjściowego. Przebieg arbitralny jest to taki przebieg który sami możemy zdefiniować - narysować. Dwa niezależne wyjścia generatora umożliwiają nam przykładowo generację na wyjściu CH1 przebiegu sinusoidy o częstotliwości 1kHz i amplitudzie 5,25V. Natomiast w tym samym czasie na wyjściu CH2 możemy generować inny przebieg: np. prostokąt o częstotliwości 1,5MHz i amplitudzie 1,3V. Generator posiada funkcję przemiatania częstotliwości (z ang. SWEEP): czyli ustawiamy fd częstotliwość dolną i fg częstotliwość górną. Funkcja VCO czy przy pomocy zewnętrznego napięcia możemy sterować częstotliwością na wyjściu. Generator FY6600 FeelTech w zdefiniowanym czasie będzie przemiatał pomiędzy ustawionymi dwoma wartościami częstotliwości fd i fg w określonym przez użytkownika czasie w sposób liniowy lub logarytmiczny. Generatory z serii FY6600 posiadają dodatkowo wbudowany licznik i miernik częstotliwości. Wbudowany interfejs komunikacyjny USB w generatorze funkcyjnym i oprogramowanie PC dla systemu WIN pozwalają na sterowanie jego pracą zwiększając tylko komfort pracy.
dane techniczne:
- generator funkcyjny FY6600 - 50MHz produkcji FeelTech
- dwukanałowy generator funkcyjny
- kanał CH1 i CH2 mogą generować niezależne przebiegi elektryczne
- długość pamięci przebiegu: 8192 punktów = 8k
- próbkowanie: 250MSa/s
- rozdzielczość pionowa: 14bit
- możliwość zdefiniowania przesunięcia fazowego pomiędzy CH1 i CH2
- CH1 - wyjście analogowe kanału 1
- CH2 - wyjście analogowe kanału 2
- TTL / CMOS - wyjście cyfrowe
- TTL A- wyjście cyfrowe TTL
- EXT IN - wejście licznika i miernika częstotliwości
- generacja przebiegów w oparciu o cyfrową syntezę częstotliwości DDS
- ADJ - cyfrowy impulsator do regulacji parametrów, funkcji
- generator wyposażony w kolorowy wyświetlacz LCD TFT
- przekątna ekranu 2,4cala
- zakres generacji przebiegu sinusoidalnego: 0 do 50MHz
- regulacja częstotliwości z rozdzielczością (skokiem): 0,01Hz = 10mHz
- generowane przebiegi: przebiegi: sinusoida, przebieg prostokątny, trójkątny przebieg, impulsy Lorentza, szum biały Gaussa,
- modulowane - modulacja sygnału FM i AM
- zakres regulacji amplitudy wyjściowej: od 1mVpp do 20Vpp
Vpp = peak-peak wartość między-szczytowa - rozdzielczość regulacji amplitudy: 1mV
- VCO - Voltage Control Output - napięciowe sterowanie wyjścia:
VCF - napięciowe sterowanie częstotliwością Voltage Controlling Frequency
VCA - napięciowe sterowanie amplitudą = voltage controlling amplitude
napięciowe sterowanie offsetem = voltage controlling offset
napięciowe sterownie współczynnikiem wypełnienia = voltage controlling duty cycle
- regulacja współczynnika wypełnienia: 0,1% do 99,9%
- trójkąt - regulacja nachylenia zboczy: przebieg piłokształtny
- funkcja przemiatania SWEEP
---> przemiatanie częstotliwością
---> przemiatanie amplitudą
---> przemiatanie offsetu
---> przemiatanie współczynnika wypełnienia
- wbudowany licznik częstotliwości i częstościomierz do 100MHz
- obudowa z możliwością pracy w pozycji poziomej lub pod kątem
Dzięki kolorowemu wyświetlaczowi wszystkie zadane parametry wyjściowe są widoczne na ekranie generatora. Obsługa i sterowanie funkcjami generatorów z serii FY6600 jest bardzo proste i intuicyjne.
widok okna programu PC sterującego pracą generatora FY6600:
generowane przebiegi: sinusoida, przebieg prostokątny, trójkątny przebieg, impulsy Lorentza, szum biały Gaussa, modulowane - modulacja FM i AM
Oprogramowanie sterującą pracą generatorów funkcyjnych z serii FY6600 FeelTech działa w systemach Windows umożliwia praktycznie pełną kontrolę nad urządzeniem. Oprogramowanie jest bardzo łatwe w obsłudze. Komunikacja pomiędzy komputerem , a generatorem odbywa się za pośrednictwem portu USB.
generowane przebiegi: sinusoida, przebieg prostokątny, trójkątny przebieg, impulsy Lorentza, szum biały Gaussa, modulowane - modulacja FM i AM
dodatkowe materiały - manual angielski, oprogramowanie PC:
generatory FY6600 FeelTechoprogramowanie - soft FY6600 PC Software
generator FY6600 Feeltech podłączony do oscyloskopu cyfrowego - obserwacja generowanych przebiegów:
zestaw zawiera:
- generator funkcyjny FY6600 - 50MHz
- przewód BNC-krokodyl x2szt.
- przewód BNC - BNC x1szt.
- przewód zasilający x1szt.
- przewód USB x1szt.
gwarancja:
- towar jest nowy i objęty 24 miesięczną gwarancją
- uwaga: elementy grzewcze (grzałki),groty, bezpieczniki nie podlegają gwarancji ani rękojmi i ich wymiana jest odpłatna.
- gwarancji nie podlegają elementy naturalnie zużywające się, takie jak elementy grzejne, elementy ruchome, żarówki, filtry itp.
zdjęcia:
