Generator funkcyjny DDS HDG1022A Hantek
40μHz-20MHz
Hantek z miasta QingDao w Chinach to producent sprzętu elektronicznego o bardzo dobrych parametrach technicznych i konkurencyjnych cenach.
Firma GOTRONIK PPHU z Wrocławia jest bezpośrednim autoryzowanym dystrybutorem produktów Hantek na rynku polskim. Zapewniamy wsparcie techniczne dla naszych klientów, udzielamy gwarancji, prowadzimy serwis gwarancyjny i pogwarancyjny.
Zapraszamy do zapoznania się i skorzystania z szerokiej oferty produktów Hanteka.
Charakterystyka generatora funkcyjnego DDS Hantek HDG1022A:
Parametry techniczne DDS HDG1022A produkcji Hantek:
Model: |
HDG1022A
|
HDG1012A
|
Zakres częstotliwości (sinus): | 40μHz ÷ 20MHz | 40mHz ÷ 10MHz |
Charakterystyki wyjściowe kanału A
|
||
Charakterystyki przebiegów
|
||
Typ przebiegu: | sinus, kwadrat, impuls, DC | sinus, kwadrat, trójkąt, piła, impuls, etc. |
Długość przebiegu: | 4 ÷ 16000 punktów | 1024 punkty |
Szybkość próbkowania: | 180MSa/s | 100MSa/s |
Rozdzielczość amplitudy przebiegu: | 10 bitów | 8 bitów |
Tłumienie harmonicznych sinusoidalnych: | ≥ 50dBc (≤1MHz), ≥ 40dBc (1MHz ~ 20MHz), ≥30dBc (20MHz ~ 40MHz) |
≥40dBc (<1MHz), ≥35dBc (1MHz~20MHz) |
Całkowite zniekształcenia przebiegu sinusoidalnego: |
≤0.5 % (20Hz ~ 200kHz) | ≤1% (20Hz~200kHz) |
Czas narastania/opadania impulsu i kwadratu: |
≤20ns | ≤35ns |
Przeregulowanie impulsu i kwadratu: | ≤5% | ≤10% |
Cykl pracy przebiegu prostokątnego: | 50% | 1% ÷ 99% |
Cykl pracy przebiegu impulsowego: | 0,1% ÷ 99,9% | --- |
Charakterystyki częstotliwości
|
||
Zakres częstotliwości: | sinus:40µHz ~ 2kHz, rozdzielczość: 40μHz; 2kHz ~ max częstotliwość, rozdziel.: 40mHz; kwadrat: 40µHz~20mHz; impuls: 40µHz~10mHz |
sinus: 40mHz~Max.frequency (MHz); kwadrat: 40mHz~5MHz; inne przebiegi: 40mHz~1MHz |
Rozdzielczość częstotliwości: | -- | 40mHz |
Dokładność częstotliwości: | ±(5×10-5 + 40mHz) | ±(5×10-5 + 40mHz) |
Stabilność częstotliwości: | ±5×10-6 / 3 godz. | ±5×10-6 / 3 godz. |
Charakterystyki amplitudy: | ||
Zakres amplitudy: | 2mVpp ~ 20Vpp (wysoka impedancja) | 2mVpp~20Vpp 40mHz~10MHz (wysoka impedancja); 2mVpp~15Vpp 10MHz~15MHz (wysoka impedancja); 2mVpp~8Vpp 15MHz~20MHz (wysoka impedancja) |
Rozdzielczość amplitudy: | 20mVpp (amplituda>2Vpp), 2mVpp (amplituda<2Vpp) | |
Dokładność amplitudy: | ±(1%+2mVrms) (wysoka impedancja, RMS, 1kHz) |
±(1%+2mVrms) (wysoka impedancja, RMS, 1kHz) |
Stabilność amplitudy: | ±0.5% / 3 godziny | ±0.5% / 3 godziny |
Płaskość amplitudy: | ±5% (częstotliwość <1MHz), ±10% (1MHz ~ 10MHz), ±20% (częstotliwość między 10MHz ~ 60MHz) |
±5% (częstotliwość <10MHz), ±10% (częstotliwość >10MHz) |
Impedancja wyjściowa: | 50Ω | 50Ω |
Zakres ustawiania amplitudy przebiegu sinusoidalnego (50Ω): |
1mVpp ~ 10Vpp, dla częstot. wyj. ≤10MHz; 1mVpp ~ 5Vpp, dla częstot. wyj. ≤40MHz; 1mVpp ~ 2Vpp, dla częstot. wyj. ≥ 40MHz; |
-- |
Zakres ustawienia amplitudy (wysoka impedancja): |
2mVpp ~ 20Vpp, dla częstot. wyj. ≤10MHz; 2mVpp ~ 10Vpp, dla częstot. wyj. ≤40MHz; 2mVpp ~ 4Vpp, dla częstot. wyj. ≥40MHz |
-- |
Charakterystyki przesunięcia
|
||
Zakres przesunięcia: | ±10V (wysoka impedancja) | |
Rozdzielczość: | 20mVDC | |
Dokładność przesunięcia: | ±(1%+20mVdc) | |
Charakterystyki przemiatania (liniowe przemiatanie częstotliwości lub amplitudy)
|
||
Zakres przemiatania: | Dowolne ustawienie punktu początkowego i końcowego | |
Krok przemiatania: | Dowolna wartość większa od rozdzielczości | |
Szybkość przemiatania: | 10ms ~ 60s / krok | |
Tryb przemiatania: | w górę, w dół, w górę i w dół | |
Ręczne przemiatanie: | krok/czas | |
Charakterystyki modulacji częstotliwości
|
||
Sygnał modulowany: | wewnętrzne lub zewnętrzne przebiegi | sygnał wewnętrzny, kanał B lub przebiegi zewnętrzne |
Odchylenie FM: | 0% ~ 20% | 0% ~ 20% |
Nośnik sygnału: | -- | Sygnał kanału A |
Charakterystyka modulacji amplitudy
|
||
Sygnał modulowany: | wewnętrzne lub zewnętrzne przebiegi | wewnętrzne lub zewnętrzne przebiegi |
Głębokość modulacji: | 0% ~ 120% | 0% ~ 120% |
Charakterystyki kluczowania
|
||
FSK | Dowolne ustawienie częstotliwości nośnej i skoku częstotliwości | |
ASK | Dowolne ustawienie amplitudy nośnej i skoku amplitudy | |
PSK | Skok fazy 0~360°, rozdzielczość 11,25° | Skok fazy 0~360°, rozdzielczość 1° |
Szybkość przemiany | 10ms÷60s | 10ms÷60s |
Charakterystyki wyjściowe kanału B
|
||
Charakterystyki przebiegów
|
||
Typ przebiegu: | 32 rodzaje przebiegów, takie jak sinusoida, kwadrat, trójkąt, piła, schody, etc. | |
Długość przebiegu: | 1024 punkty | |
Szybkość próbkowania: | 12,5MSa/s | |
Rozdzielczość amplitudy przebiegu: | 8 bitów | |
Charakterystyki częstotliwości
|
||
Zakres częstotliwości: | Sinus 10mHz~1MHz; inne przebiegi: 10mHz~100kHz | |
Rozdzielczość częstotliwości: | 10mHz | |
Dokładność częstotliwości: | ±(1×10-5 + 10mHz) | |
Charakterystyki amplitudy
|
||
Zakres amplitudy: | 50mVpp ~ 20Vpp (wysoka impedancja) | |
Rozdzielczość amplitudy: | 20mVpp | |
Impedancja wyjściowa: | 50Ω | |
Charakterystyki harmonicznych (częstotliwość kanału B jest harmoniczną przebiegu kanału A)
|
||
Czas harmonicznej: | 0,1 ~ 250 razy | --- |
Częstotliwość harmonicznej: | <1MHz | --- |
Regulacja fazy: | regulacja zgrubna: 11,25 stopnia/krok, regulacja dokładna: 2 stopie/krok |
--- |
Charakterystyki sygnałów synchronizacji (sygnał kanału B jest używany jako sygnał synchronizacji "burst")
|
||
Częstotliwość kanału B: | 40mHz ~ 1MHz | |
Częstotliwość sygnałów "burst": | 10mHz ~ 50kHz | |
Liczba sygnałów: | 1~65000 cykli | |
Tryb sygnałów synchronizacji: | ciągły i pojedynczy | |
Charakterystyki wyjść TTL
|
||
Charakterystyki przebiegów: | prostokąt, czas narastania/opadania ≤20ns | |
Charakterystyki częstotliwości | takie same, jak przebiegu sinusoidy kanału A | 10mHz~1MHz |
Charakterystyki amplitudy: | kompatybilne z TTL, CMOS, poziom niski 4V | |
Charakterystyki wspólne
|
||
Zasilanie: | Napięcie: AC220V (1±10%), AC110V (1±10%) (Należy zwrócić uwagę na pozycje przełącznika wyboru napięcia); Częstotliwość: 50Hz (1±5%) Moc: <45VA | |
Warunki środowiskowe: | Temperatura: 0~40°C wilgotność: <80% | |
Charakterystyka obsługi: | Wszystkie funkcje uruchamiane przyciskiem, menu na wyświetlaczu, obrotowe pokrętło regulacji | |
Wyświetlacz: | Ekran TFT, 320x240px, angielski/chiński | |
Wymiary/waga: | 415 x 295 x 195mm, 3,5kg | |
Technologia wykonania | montaż powierzchniowy SMD, układy scalone, wysoka niezawodność i stabilność | |
Charakterystyka wyposażenia
|
||
Interfejs komunikacji: | USB, RS232 | RS232 |
Licznik częstotliwości: | Zakres pomiaru częstotliwości: 1Hz~200MHz; Amplituda sygnału wejściowego: 100mVpp~20Vpp Max. moc wyjściowa: 7W (8Ω), 1W (50Ω) Max. napięcie wyjściowe: 22Vpp |
|
Wzmacniacz mocy: | Pasmo częstotliwości: 1Hz ÷ 200kHz |
strona producenta: http://www.hantek.com.cn/en/ProductDetail_27.html
W zestawie znajduje się:
Gwarancja:

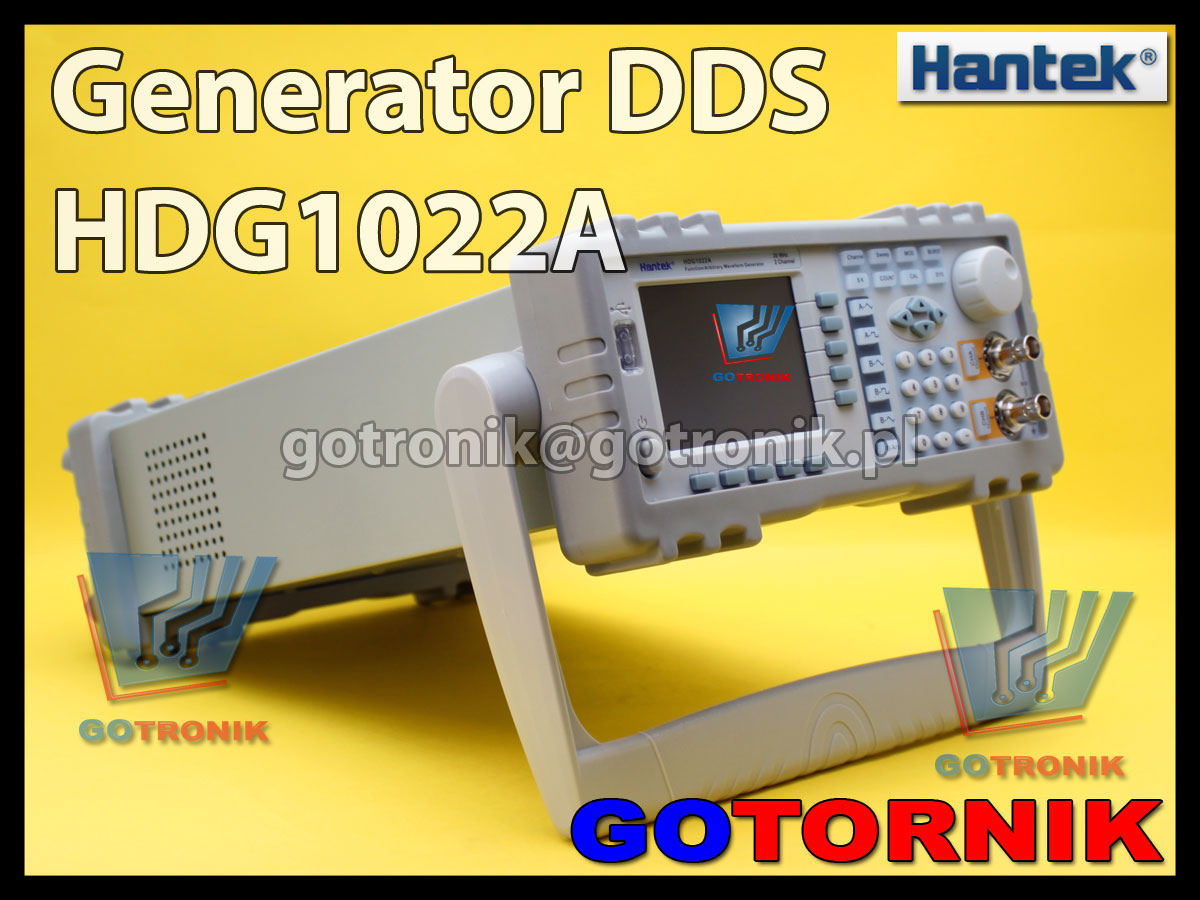

Zdjęcia generatora DDS HDG1022A produkcji Hantek:
