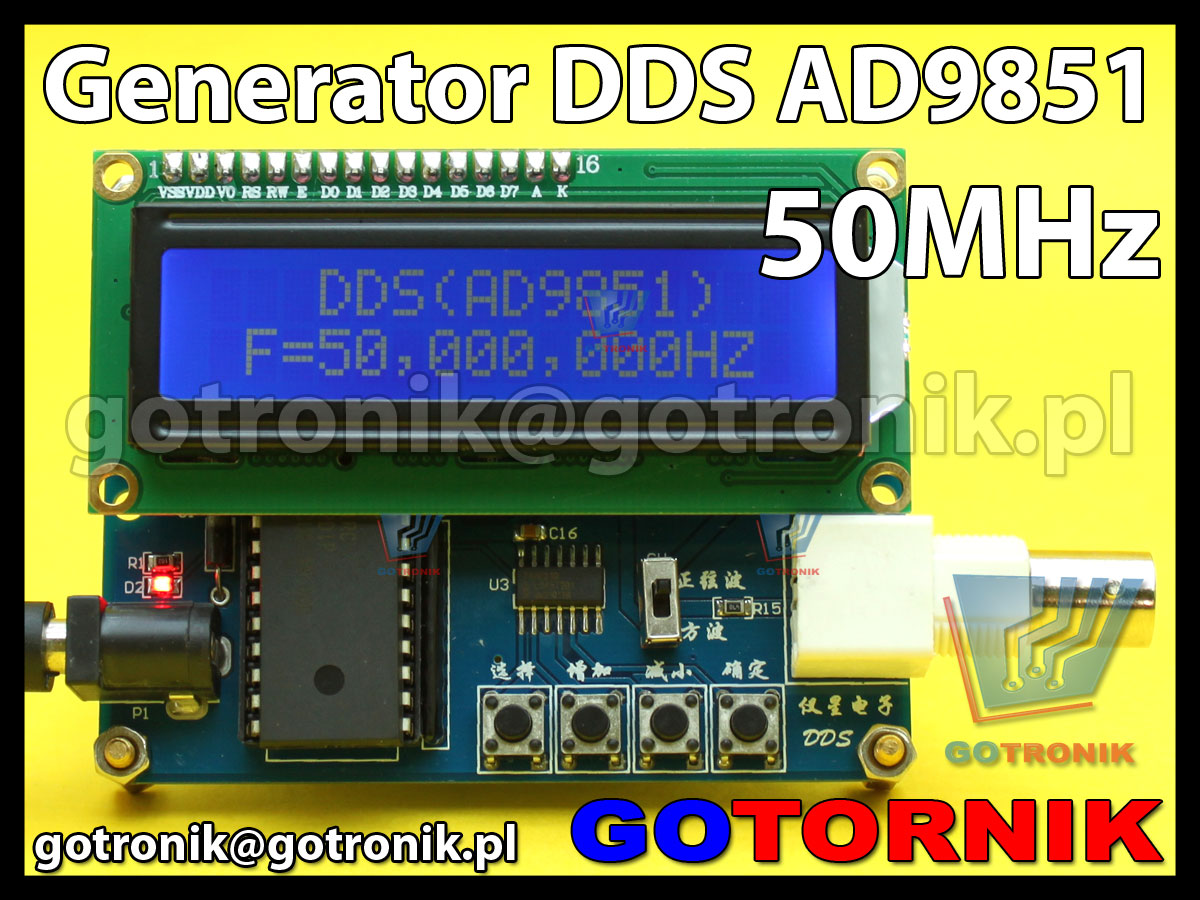

Generator funkcyjny DDS AD9851 50MHz

Generator sygnałowy DDS zbudowano w oparciu o monolityczny układ AD9851 produkcji Analog Device. W jego strukturze zintegrowano obwód syntezera DDS z 6-krotnym powielaczem częstotliwości, szybki 10-bitowy przetwornik C/A, komparator oraz obwód interfejsu szeregowo-równoległego. AD9851 sprzężony z precyzyjnym źródłem sygnału zegarowego. Generuje sinusoidę o programowalnej częstotliwości Możliwe jest też przekształcenie generowanego przebiegu do postaci fali prostokątnej i taktowanie zewnętrznych układów cyfrowych. Częśtotliwość można regulować w zakresie od 1Hz do 50MHz ze skokiem 1Hz.

Generator funkcyjny DDS AD9851 50MHz

Generator sygnałowy DDS zbudowano w oparciu o monolityczny układ AD9851 produkcji Analog Device. W jego strukturze zintegrowano obwód syntezera DDS z 6-krotnym powielaczem częstotliwości, szybki 10-bitowy przetwornik C/A, komparator oraz obwód interfejsu szeregowo-równoległego. AD9851 sprzężony z precyzyjnym źródłem sygnału zegarowego. Generuje sinusoidę o programowalnej częstotliwości Możliwe jest też przekształcenie generowanego przebiegu do postaci fali prostokątnej i taktowanie zewnętrznych układów cyfrowych.

Częstotliwość można regulować w zakresie od 1Hz do 50MHz ze skokiem 1Hz.

• sygnał wyjściowy: sinusoida / prostokąt
• maksymalna częstotliwość wyjściowa 50MHz
• generatorem steruje układ STC89C52RC
• generacja poprzez układ AD9851
• rozdzielczość ustawiania częśtotliwości: 1Hz
• wyświetlacz LCD 16x2 z niebieskim podświetleniem
• współczynnik wypełnienia 50%
• amplituda wyjściowa: 1Vpp max.
• złącze wyjściowe BNC
• łatwy w obsłudze

Opis złącz i przycisków generatora DDS AD9851:

1. przycisk ustawia kursor na wyświetlaczu
2. przycisk do zwiększania wartości częstotliwości (tam gdzie ustawiony jest kursor)
3. przycisk do zmniejszania wartości częstotliwości (tam gdzie ustawiony jest kursor)
4. zatwierdzenie OK
5. przełącznik: sinusoida/prostokąt
