Generator ADF4351 RF VFO 35MHz - 4GHz

Czas wysyłki: 24 godziny

Koszt wysyłki: od 11,99 zł

Numer katalogowy: BTE-1032

Stan magazynowy:

Stan produktu: Nowy

Cena brutto: 195,00 zł

Cena netto: 158,54 zł

Chwilowo niedostępny

dodaj do schowka

  • Opis produktu
  • Generator ADF4351 RF VFO 35MHz - 4GHz
  • Recenzje produktu (0)
Generator ADF4351 RF VFO 35MHz – 4GHz
ADF4351 regulowany generator częstotliwości RF VFO 35MHz – 4GHz RF BTE-1032

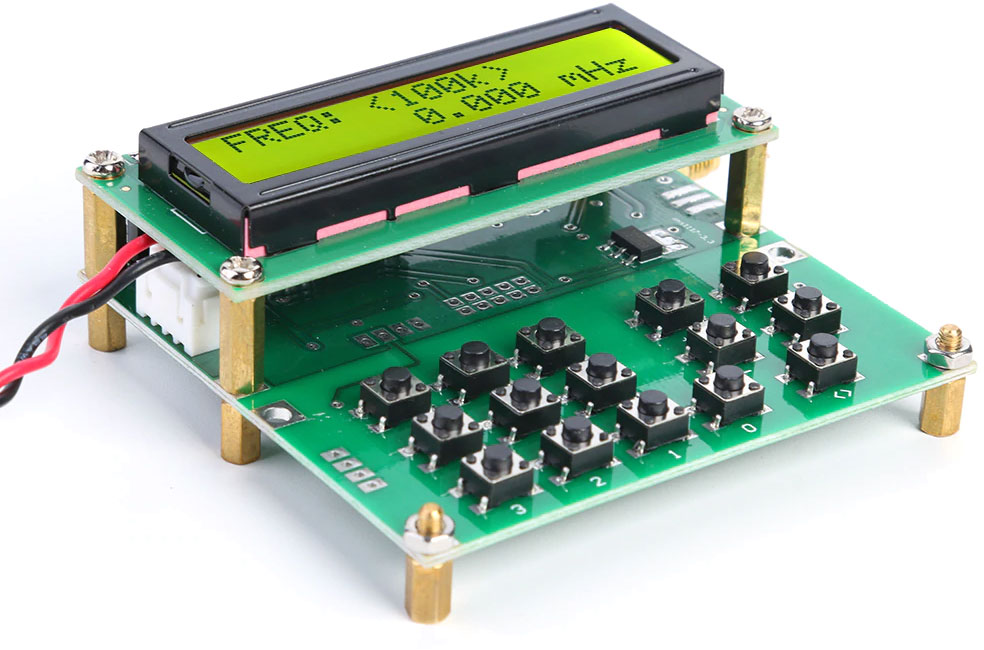

Regulowany generator częstotliwości VFO oparty o układ ADF4351 to proste źródło sygnału RF. Szeroki zakres częstotliwości od 35MHz do 4GHz uzyskuje się poprzez podział częstotliwości. Kształt sygnału wraz ze zmianą częstotliwości niewiele się zmienia w przypadku wysokich częstotliwości. Po podziale sygnał jest falą prostokątną, a amplituda staje się poziomem wyzwalania. Moduł generatora zasilany jest napięciem od 4,5 do 5,5V. Przy niskim poborze prądu rzędu 150mA umożliwia zasilenie układu z portu USB komputera czy powerbanka. Czytelny wyświetlacz LCD 2 x 16 na którym znajdują się wszystkie informacje o generowanym sygnale. Obsługa generatora sprowadza się do obsługi klawiatury numerycznej oraz kilku przycisków funkcyjnych.

ADF4351 regulowany generator częstotliwości RF VFO 35MHz – 4GHz RF BTE-1032ADF4351 regulowany generator częstotliwości RF VFO 35MHz – 4GHz RF BTE-1032ADF4351 regulowany generator częstotliwości RF VFO 35MHz – 4GHz RF BTE-1032
ADF4351 regulowany generator częstotliwości RF VFO 35MHz – 4GHz RF Radio Frequency


dane techniczne:
  • generator częstotliwości  RF
  • układ: ADF4351
  • zakres generowanej częstotliwości: 35MHz – 4GHz
  • zmiana częstotliwości z krokiem 1kHz – 8kHz
  • moc wyjściowa: -1dBm 150MHz ok. 1mW
  • tryb przemiatania Sweep

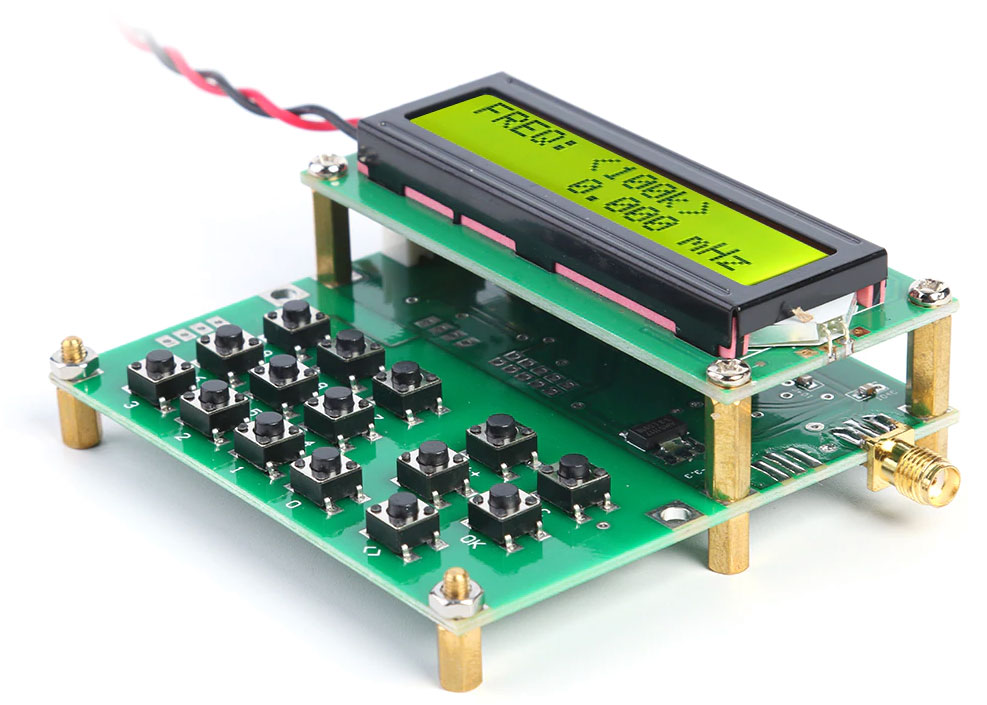

  • gniazdo wyjściowe SMA do przykręcenia sondy
  • wyświetlacz LCD 2 x 16
  • napięcie zasilania: 4,5 – 5,5 V DC
  • pobór prądu (stand by): <25mA, podczas pracy <150mA
  • wymiary: 80mm x 75mm x 30 mm
  • waga: 85g

instrukcja obsługi generatora ADF4351:

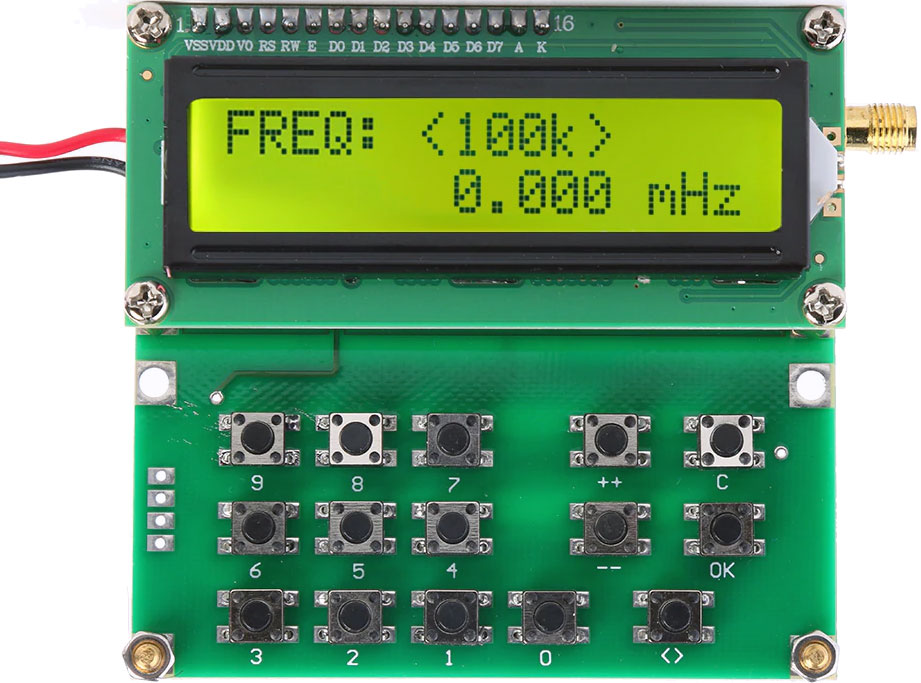

0 – 9 klawiatura numeryczna
++ - inkrementacja
--   - dekrementacja
C – zatrzymanie (reset)
OK – włączanie/wyłączanie wyjścia
 - poruszanie się po interfejsie

1. Ustaw częstotliwość za pomocą klawiatury numerycznej
2. Naciskając przycisk "++" zwiększaj lub "--" zmniejszaj częstotliwość o krok w zależności od ustawionego zakresu
3. Przytrzymując "++" lub "--" przez ponad 1s nastąpi ciągła dekrementacja lub inkrementalna wartości częstotliwości. Jest to tak zwany tryb przemiatania.
Dostępne zakresy: krok: 1kHz przy 35MHz – 138MHz, 10kHz przy 138MHz – 550MHz, 100kHz przy 550MHz – 4000MHz
4. Żeby wyłączyć przemiatanie ponownie naciśnij przycisk "++" lub "OK".
5. W celu włączenia lub wyłączenia wyjścia naciśnij przycisk "OK".
6. W przypadku wyłączenia przy przemiataniu należy 2 razy nacisnąć przycisk "OK".
7. Podczas aktywnego wyjścia na ekranie pojawia się symbol ">>".
8. Przycisk zero wyłącza generator i ustawia częstotliwość na 0MHz.

wyprowadzone pady lutownicze - otwory do podłączenia zewnętrznej klawiatury (przycisków)
ADF4351 regulowany generator częstotliwości RF VFO 35MHz – 4GHz RF BTE-1032ADF4351 regulowany generator częstotliwości RF VFO 35MHz – 4GHz RF BTE-1032ADF4351 regulowany generator częstotliwości RF VFO 35MHz – 4GHz RF BTE-1032
ADF4351 regulowany generator częstotliwości RF VFO 35MHz – 4GHz RF BTE-1032ADF4351 regulowany generator częstotliwości RF VFO 35MHz – 4GHz RF BTE-1032ADF4351 regulowany generator częstotliwości RF VFO 35MHz – 4GHz RF BTE-1032
ADF4351 regulowany generator częstotliwości RF VFO 35MHz – 4GHz RF BTE-1032
ADF4351 regulowany generator częstotliwości RF VFO 35MHz – 4GHz RF BTE-1032

Generator ADF4351 RF VFO 35MHz - 4GHz
Generator ADF4351 RF VFO 35MHz - 4GHz
