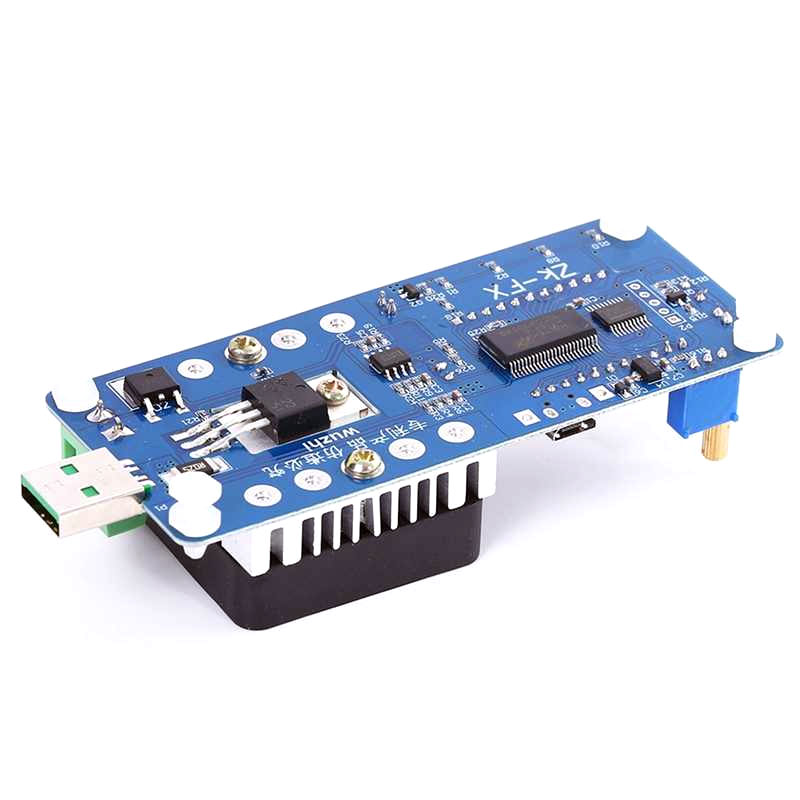

FX25 elektroniczne obciążenie 25W 4A 25V

W ofercie firmy GOTRONIK można znaleźć wiele interesujących modułów do testowania ogniw, akumulatorów, ładowarek itp. Przede wszystkim do tego celu służy elektroniczne obciążenie, które jak sama nazwa wskazuje pełni rolę obciążenia dla źródła napięcia. Do oferty zostały wprowadzone nowe moduły. Są to elektroniczne obciążenia ZK-FX25 (BTE-906) oraz ZK-FX35 (BTE-907). Podczas testów akumulatorów czy też zasilany moc wytraca na tranzystorze głównie jest w postaci ciepła. Dlatego też moduł wyposażony jest w radiator oraz dużej prędkości wentylator pełniące rolę chłodzenia. Różnice w obu modułach są niewielkie. Poniżej przedstawiamy parametry techniczne obu modułów.

Parametry techniczne:

Jak widać różnica jest w mocy oraz prądzie maksymalnym elektronicznego obciążenia. Poza tym moduły są zbudowane w taki sam sposób.

Zabezpieczenia:

Oba modułu posiadają wewnętrzne funkcje zabezpieczające typu:

• OVP – Over Voltage Protection – zabezpieczenie przed przekroczeniem górnej wartości napięcia – parametr regulowany przez użytkownika – standardowe ustawienie 25,5V;
• OCP – Over Current Protection – zabezpieczenie przed przekroczeniem górnej wartości prądu – parametr regulowany przez użytkownika – standardowe ustawienie 5,1A;
• OPP – Over Power Protection – zabezpieczenie przed przekroczeniem mocy – parametr regulowany przez użytkownika – standardowe ustawienie 35,5W
• LVP – Low Voltage Protection – dolna granica napięcia regulowana przez użytkownika – zabezpiecza np. przed całkowitym rozładowaniem akumulatora – standardowe ustawienie 1,5V;
• OTP – Over Temperature Protection – zabezpieczenie przed przekroczeniem dopuszczalnej temperatury – domyślnie ustawione 80°C

Opis wyprowadzeń oraz przycisków sterujących:

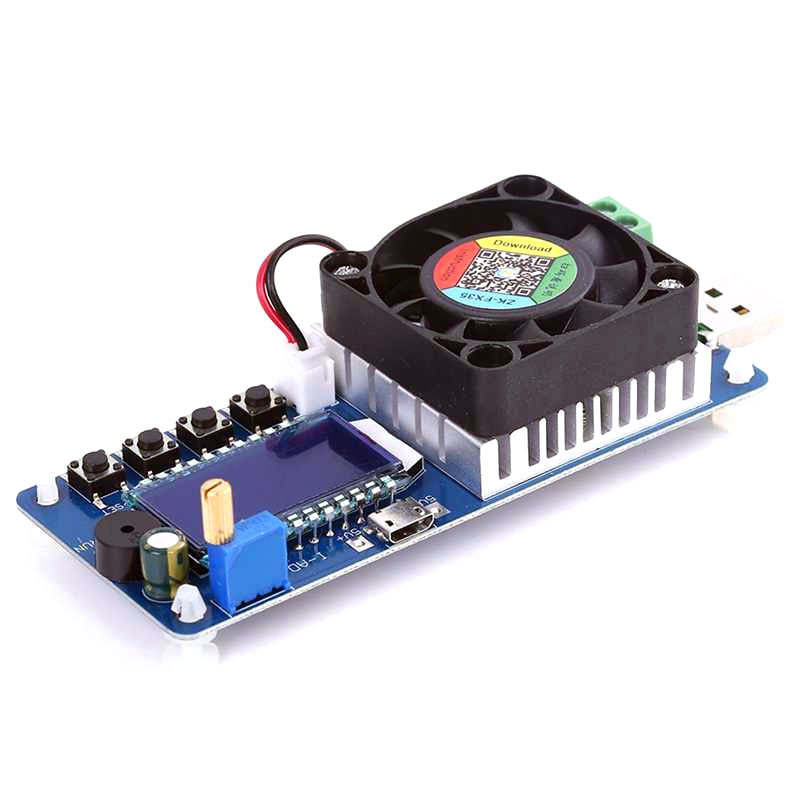

1. Zespół chłodzący – aluminiowy radiator wraz z wentylatorem tworzą zespół chłodzący tranzystor mocy;
2. – – przycisk do dekrementacji ustawianych parametrów;
3. + – przycisk do inkrementacji wskazanego parametru
4. SELECT – służy do wybierania parametru który chcemy zobaczyć na wyświetlaczu. Dodatkowo podczas ustawiania parametrów zatwierdza lub wybiera ustawiany parametr;
5. ON/SET – ON podczas użytkowania służy do włączania i wyłączania obciążenia. SET przejście do ustawień parametrów modułu (możliwość jest tylko gdy wyjście jest nieaktywne).

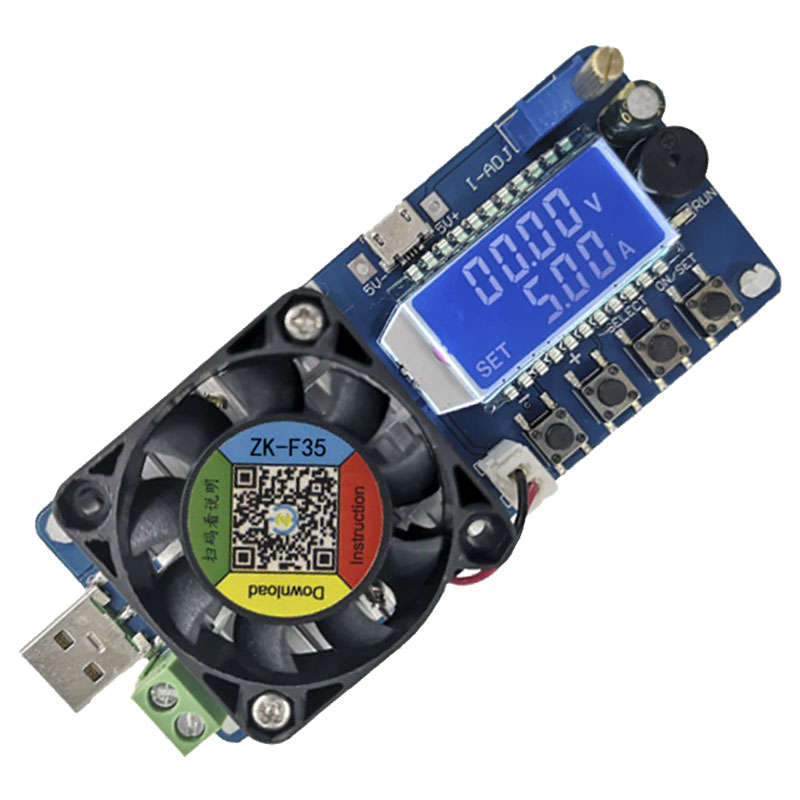

1. Dioda LED – informuje o włączonym module;
2. Buzzer – alarm, sygnalizuje przekroczenie dopuszczalnego parametru.

1. Potencjometr do regulacji prądu;
2. 5V+ – miejsce do przylutowania przewodów zewnętrznego zasilania 5V (w tym miejscu „+”);
3. Gniazdo micro USB – miejsce do podłączenia źródła zasilania modułu. napięcie 5V /1A;
4. 5V+ – miejsce do przylutowania przewodów zewnętrznego zasilania 5V (w tym miejscu „-„);

1. Gniazdo USB A – miejsce do podłączenia badanego źródła napięcia. Może to być np. Powerbank lub zasilacz z wejściem USB;
2. IN+ – miejsce do podłączenia „+” badanego źródła zasilania;
3. IN- – miejsce do podłączenia „-” badanego źródła zasilania;

Wyświetlane informacje:

Jak ustawić prąd obciążenia?

Wystarczy podłączyć moduł do zasilania. Następnie podłączyć badane źródło napięcia do zacisków wejściowych lub złącza USB. Następnie potencjometrem ustawić żądaną wartość prądu. Włączyć wejście przyciskiem ON/SET. Podczas pracy urządzenia możemy regulować prąd.

Jak ustawić parametry zabezpieczania?

Wystarczy podłączyć moduł do zasilania. Nacisnąć przycisk SET. Wybrać żądany parametr do ustawienia przyciskiem SELECT. Zatwierdzić przyciskiem SELECT. Przyciskami + i – ustawić parametry. Od teraz ustawiony parametr będzie brany pod uwagę podczas pracy.

Przykładowe pomiary:

W układzie pomiarowym jako źródło badanego napięcia został wykorzystany zasilacz laboratoryjny Zhaoxin RXN-305D. Źródłem zasilania modułu była ładowarka USB. Jak widać na poniższych zdjęciach moduł działa prawidłowo. Pomiary napięcia i prądu zgadzają się z pomiarami na zasilaczu. Wentylator włączył się przy obciążeniu około 1A. Układ pomiarowy poniżej.

Na powyższym zdjęciu moduł nie został jeszcze włączony przyciskiem ON.

Aplikacje:
- Aby przetestować baterie, power banki, ładowarki i różne zasilacze
- Aby wyświetlić napięcie, prąd, skumulowaną pojemność, skumulowany czas i temperaturę
- Aby ustawić próg podnapięciowy, próg przepięcia, próg ochrony prądowej, próg ochrony temperatury, próg ochrony mocy, próg wydajności i próg czasowy. Wyłącz progi czasu i pojemności
- Aby skalibrować napięcie i prąd


Cechy:
- Konstrukcja z oddzielnym zasilaniem. Podczas pomiaru obwodów i obwodów wyświetlaczy nie zużywa energii na końcu testu. Pomiar jest dokładniejszy i bardziej niezawodny.
- Ekran LCD może wyświetlać napięcie wejściowe obciążenia, prąd wejściowy, moc wejściową, czas rozładowania, maH rozładowania, temperaturę produktu i inne informacje.
- Kompletne mechanizmy ochronne. Ochrona podnapięciowa, ochrona przed przepięciem, ochrona nadprądowa, ochrona przed przepięciem, ochrona przed przegrzaniem i tym podobne.
- Ręczna regulacja prądu za pomocą długiego potencjometru, bez śrubokręta lub innych narzędzi.
- Kalibracja napięcia i prądu spełnia Twoje wymagania dotyczące wysokiej precyzji.
- Parametry można zapisać, gdy jest wyłączone.
- Ma zastosowanie do różnych zasilaczy (zasilacze produktu, ładowarki, banki energii itp.) Do testowania starzenia lub testowania funkcji, testowania różnych charakterystyk rozładowania pojemności baterii, małych obciążeń stacjonarnych.

A: port zasilania (DC5V)
B: wentylator chłodzący
C: załaduj zwykły port wejściowy terminala (DC1,5V-25V)
D: załaduj port wejściowy USB (DC1,5V-25V)
E: potencjometr obciążenia do regulacji prądu
F: brzęczyk alarmowy
G: wyświetlacz LCD
H: przyciski
I: aluminiowy radiator

Parametry techniczne:


Funkcje:
1. wyświetlacz LCD:
Działając normalnie, wyświetlacz LCD wyświetla napięcie wejściowe obciążenia i temperaturę w pierwszym wierszu. I wyświetla prąd obciążenia, moc, pojemność i czas rozładowania.

W trybie ochrony ekran LCD wyświetla kod zabezpieczający.

W trybie ustawień ekran LCD wyświetla różne kody parametrów ustawień i progi parametrów.

2. regulacja prądu obciążenia:
Prąd rozładowania można regulować potencjometrem.

3. Alarmy dźwiękowe i świetlne:
Gdy obciążenie pracuje, wskaźnik RUN jest zawsze włączony, a brzęczyk nie działa. Gdy obciążenie jest wyłączone, wskaźnik RUN jest wyłączony, a brzęczyk nie włącza się. Po wejściu w tryb ochrony miga alarm dźwiękowy i wskaźnik RUN.

4. inteligentny wentylator chłodzący:
Gdy moc rozładowania obciążenia jest większa niż 10 W lub temperatura obciążenia jest wyższa niż 40 ℃, uruchomi się automatycznie.

5.Automatyczne statystyki dotyczące wydajności i czasu rozładowania. Dopóki obciążenie jest włączone (wskaźnik RUN jest zawsze włączony), statystyki są uruchamiane. Gdy obciążenie jest wyłączone (wskaźnik RUN jest wyłączony), statystyki są zatrzymywane. Dane statystyczne mogą być przechowywane w przypadku awarii zasilania. Gdy na ekranie LCD zostanie wyświetlona pojemność lub czas rozładowania, naciśnij i przytrzymaj przycisk -, aby wyczyścić statystyki. Przed policzeniem wyczyść poprzednie statystyki. Maksymalną wydajność rozładowania (OAH) i maksymalny czas rozładowania (OHP) można włączyć lub wyłączyć w trybie ustawień. Próg można ustawić po włączeniu. Po przekroczeniu progu obciążenie jest automatycznie wyłączane, umożliwiając w ten sposób eksperymenty z rozładowywaniem bez nadzoru.

6.Doskonały mechanizm ochrony oprogramowania i sprzętu oraz próg ochrony oprogramowania można regulować. Po zadziałaniu ochrony programowej wyjście zostanie wyłączone.

Ochrona sprzętu:
Port zasilania modułu i port wejściowy obciążenia są zabezpieczone przed odwrotnym podłączeniem.

Zabezpieczenia oprogramowania:
OVP: ochrona przed przepięciami (domyślnie 25,5 V, można ustawić samodzielnie. Po zabezpieczeniu przed przepięciem wskaźnik RUN miga, a interfejs LCD wyświetla OVP);
OCP: zabezpieczenie nadprądowe (domyślnie 4.10A / 5.10A, można ustawić samodzielnie. Po zabezpieczeniu nadprądowym, wskaźnik RUN miga, a wyświetlacz LCD wyświetla OCP);
OPP: Zabezpieczenie przed nadmiernym poborem mocy (domyślnie 25,5 W / 35,5 W, które można ustawić samodzielnie. Po zabezpieczeniu przed przepięciem wskaźnik RUN miga, a wyświetlacz LCD miga, aby pokazać OPP);
OTP: Ochrona przed przegrzaniem (gdy temperatura obciążenia przekracza 80 ℃, ochrona przed przegrzaniem jest aktywna, wskaźnik RUN miga, a wyświetlacz LCD wyświetla OTP);
LVP: Zabezpieczenie przed niskim napięciem (domyślnie 1,5 V, można ustawić samodzielnie. Po zabezpieczeniu przed zbyt niskim napięciem wskaźnik RUN miga, a wyświetlacz LCD wyświetla LVP. W zastosowaniach takich jak testowanie rozładowania akumulatora ustawienie odpowiedniego LVP może skutecznie zapobiec nadmiernemu naładowaniu akumulatora. rozładowanie, aby uniknąć uszkodzenia)

7. obciążenie jest domyślnie wyłączone. Naciśnij ON / SET, aby włączyć lub wyłączyć po włączeniu.
8.Wszystkie ustawiane parametry mogą zostać zapisane po wyłączeniu zasilania.

Operacje:
1. działanie potencjometru:
Potencjometr służy do regulacji prądu rozładowania obciążenia. Obróć w prawo, aby zwiększyć aktualną wartość. Obróć w lewo, aby zmniejszyć prąd.

2. operacje przycisków:


Interfejsy produktu:





Środki ostrożności:
1. proszę uważnie przeczytać opis przed użyciem tego produktu.
2. Napięcie zasilania powinno wynosić DC5V, zasilanie prądem stałym. Nie używaj zasilania sieciowego. Jeśli napięcie jest zbyt wysokie, moduł może się spalić po włączeniu.
3. Napięcie na wejściu obciążenia powinno mieścić się w przedziale od 1,5 V do 25 V. Prąd powinien być poniżej 4 A (ZK-FX25) lub 5 A (ZK-FX35).
4. Port wejściowy obciążenia nie może być zwarty, w przeciwnym razie produkt zostanie spalony.
Uważaj, aby nie zamoczyć modułu, nie zwieraj elementów na płycie i nie dotykaj rękami styków i podkładek elementów na płycie.
6. Zastrzeżenie: Ten produkt nie może być używany na polach medycznych, ratowniczych, łatwopalnych i wybuchowych oraz w innych sytuacjach. Nie odpowiadamy za konsekwencje tego.
