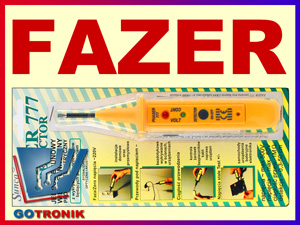

FAZER 777 DETECTOR przeznaczony jest do wykonywania podstawowych testów instalacji elektrycznych 220V/380V, instalacji samochodowych i innych instalacji elektrycznych. Fazerem 777 sprawdzić można również poprawność pracy urządzeń elektrycznych. W elektronice Fazer 777 pozwala miedzy innymi wykrywać 0/1 oraz pozwala sprawdzić, czy rezystor, kondensator, dioda i tranzystor nie są uszkodzone. Niezastąpioną funkcją Fazera 777 jest wykrywanie napięcia zmiennego ("~") bez potrzeby dotykania obiektu. Fazer pozwala na wykrycie przewodów biegnących w ścianach na głębokości do 50 cm jak również wykryć "FAZĘ" wszędzie tam gdzie niemożliwy jest bezpośredni kontakt. Łatwe jest również wykrycie pęknięcia przewodu w izolacji. Regulacja czułości detekcji pozwala na wykrycie napięcia z odległości od 0,3 cm do 50 cm w zależności od warunków zewnętrznych. Przyrząd nie posiada wyłącznika zasilania. Fazer pobiera prąd tylko w momencie pomiaru. Precyzyjna, dopracowana konstrukcja układu procesora Fazera pozwala na zapewnienie bardzo małego zużycia energii. Alkaliczne baterie LR44 zapewniają przeprowadzenie ponad 10000 wskazań. Fazer jest nierozbieralny.

JEDNOBIEGUNOWY WIELOFUNKCYJNY PRÓBNIK ELEKTRYCZNY z BEZDOTYKOWYM WYKRYWANIEM PRZEWODÓW

Podstawowe tryby pracy:
Fazer 777 pracuje wykorzystując cztery podstawowe tryby pracy:

FAZA - Fazer 777 wykorzystuje ciało montera jako masę elektryczną

CONT - Fazer 777 wykorzystuje przewodność skóry

VOLT - Fazer 777 wykorzystuje przewodność skóry

DETECTION - podczas pomiaru należy cały czas trzymać przyciśnięty przycisk DETECTION

Za pomocą klipsa istnieje możliwość zaczepienia w kieszeni:

Najczęściej używane aplikacje:

• Sieć 220/380V
• instalacje elektryczne
• urządzenia
• elektronika
• prąd stały
• samochody

Wykrywanie FAZY tryb FAZA:
Wykrywanie fazy i zera jest podstawowym testem, analogicznym do działania tzw. neonówki, z tą różnicą, że w przypadku Fazera nie ma potrzeby dotykania metalowego styku. Fazer należy trzymać za koprus. Dotknąć bolcem do badanego punktu. Fazer reaguje po wykryciu fazy napięcia 220V. W przypadku "zera" fazer nie reaguje. Uwaga na ewentualne napięcia indukowane na przewodach nie podłączonych ani do "zera" ani do "fazy" a biegnących wzdłuż przewodów zasilanych z "fazy" napięcia.

Wykrywanie przerw/zwarć Sprawdzanie kabli tryb CONT:
Aplikacja ta pozwala kontrolować kable, bezpieczniki, żarówki itp. pod kątem przewodzenia prądu. Bolcem dotknąć jedną z końcówek badanego przedmiotu a drugą ręką chwycić drugą końcówkę obiektu. Jeżeli jest przerwa w przewodzeniu FAZER nie zareaguje. Długi kabel pęknięty wewnątrz izolacji - wbić szpilkę w pewnej odległości od jednej z końcówek i sprawdzić przewodzenie. Przemieszczając szpilkę można znaleźć miejsce uszkodzenia.

Ustalanie kolejności przewodów w wiązce tryb CONT:
Aplikacja ta pozwala na zidentyfikowanie przewodów w dużych wiązkach. Przykład: należy ustalić numerację kabli w przypadku, w którym w ścianie znajdują się dwie puszki elektryczne (A i B), z których wystają przewody o powtarzających się kolorach. - w puszce A i B przewód o kolorze, który nie powtarza się uznać za przewód odniesienia; - w puszce A do przewodu odniesienia dołączyć którykolwiek przewód i w puszce B wykryć go testem CONT a następnie przypisać mu kolejny numer (tu 2); - to samo wykonać z pozostałymi przewodami.

Weryfikacja uziemienia tryb FAZA:
Dzięki tej aplikacji można w sposób orientacyjny zweryfikować jakość uziemienia urządzeń AGD podłączonych do sieci 220 V. Jeżeli metalowa obudowa pralki, lodówki itp. jest prawidłowo uziemiona to FAZER na pewno nie zareaguje w trybie FAZA. Jeżeli FAZER reaguje, oznacza to, że uziemienie urządzenia może być niewystarczające co grozi porażeniem prądem. Pozytywna reakcja FAZERA nie zawsze oznacza zagrożenie (pola indukowane), natomiast brak reakcji potwierdza prawidłowe uziemienie.

Test sprawny/niesprawny Szukanie przerwy tryb CONT:
Dzięki tej aplikacji można znaleźć uszkodzenie w urządzeniach elektrycznych. Jedną ręką chwycić kołek wtyczki kabla zasilającego a do drugiego kołka dotknąć bolec Fazera i sprawdzić czy urządzenie ma ciągłość przewodzenia. Przerwę wewnątrz urządzenia lokalizuje się dotykając kolejno bolcem pomiarowym Fazera punktów montażowych coraz bardziej oddalonych od kołka wtyczki , który trzyma monter drugą ręką. Uwaga: w pobliżu nie może być włączone 220V gdyż zakłóci ono test poprzez pole indukowane.

Wykrywanie 0/1 w układach cyfrowych tryb VOLT:
Fazer pracujący w trybie VOLT posiada umiejętność wyszukiwania "zera" lub "jedynki" w układach cyfrowych. Próg zadziałania Fazera w trybie VOLT wynosi około 1,5 V. Dotknąć drugą ręką płyty montażowej (zero zasilania). Bolec pomiarowy Fazera wykryje polaryzację bramek (0/1).

Wykrywanie napięć prądu stałego - identyfikacja "+" i "-" tryb VOLT:
Ta aplikacja pozwala wykryć napięcia stałe od 2,5 V do 60 V. Jedną ręką chwycić minus zasilania badanego urządzenia. Bolcem Fazera można wyszukać miejsca gdzie występuje napięcie stałe dodatnie. Identyfikacja biegunów odbywa się przez zmianę chwytanych ręką elektrod (lub miejsc w urządzeniu). Ogólna zasada: Fazer reaguje jeżeli na bolcu występuje napięcie dodatnie (U>2,5V) w stosunku do drugiej ręki montera trzymającej ujemny biegun zasilania.

Wykrywanie +12V/masy w samochodach tryb VOLT:
Ręką chwytamy nie polakierowany element masy samochodu (minus na masie). W trybie VOLT Fazer wskaże punkty o napięciu +12V. Uwaga: przy dużej wilgotności powietrza nie potrzeba dotykać karoserii samochodu.

Przedzwanianie silników komutatorowych Tryb CONT:
Wykorzystując tryb CONT można sprawdzić ciągłość poszczególnych uzwojeń w silnikach. Do końcówek pojedynczego obwodu należy dotknąć bolcem pomiarowym i drugą ręką operatora uzbrojoną w ostry metalowy bolec. Jeżeli obwód silnika jest sprawny - Fazer zareaguje

Wykrywanie FAZY/ZERA w zabezpieczonym gniazdku 220V tryb DETECTION:
Coraz więcej gniazd 220V posiada zabezpieczenie, polegające na uniemożliwieniu włożenia do gniazdka sieciowego tylko jednego bolca np. gwoździa. . Dotykowy sposób kontroli fazy w takim gniazdku jest niezwykle trudny (np. zwykłą neonówką). Tryb DETECTION rozwiązuje ten problem. Ustawić małą czułość detekcji. Zbliżyć bolec Fazera do otworu gniazdka. Fazer wykryje FAZĘ. Jeżeli Fazer reaguje przy obu otworach - zmniejszyć czułość. Między “fazą” a “zerem” występuje wyraźna różnica wskazań Fazera.

Wykrywanie przewodów będących pod napięciem tryb DETECTION:
To zastosowanie daje możliwość wykrycia napięć zmiennych (50Hz/220V) wszędzie gdzie bezpośredni dostęp do metalowego przewodnika jest niemożliwy. Ustawić czułość DETECTORA blisko maksimum ale tak aby nie reagował. Wcisnąć przycisk DETECTION. Zbliżyć bolec pomiarowy do miejsca gdzie może być ukryty przewód pod napięciem. Jeżeli Fazer wykryje napięcie należy, zmniejszając coraz bardziej czułość detekcji, umiejscowić przechodzący przewód z możliwie największą dokładnością. Uwaga na materiały ekranujące pole.

Bezdotykowe wykrywanie FAZY na przewodach tryb DETECTION:
Ustawić czułość detekcji (spód Fazera) prawie max. Wcisnąć przycisk DETECTION i zbliżać bolec do badanego przewodu. Jeżeli przewód (lub urządzenie) jest podłączone do 220V Fazer zareaguje z odległości około 0,5m. Zmniejszając czułość można z dużą dokładnością określić, który drut w przewodzie jest "fazowy". Przemieszczając bolec wzdłuż przewodu można wykryć przerwę w drucie fazowym. Jeżeli drugi przewód nie jest podłączony do “zera”, wystąpi na nim niekorzystne napięcie indukowane, które wskaże Fazer.

Wykrywanie szkodliwych promieniowań tryb DETECTION:
Fazer reaguje na szkodliwe wyładowania pojawiające się w pobliżu ekranów monitorów. Mini wyładowania elektryczne powodują krótkie zakłócenia w pracy Fazera objawiające się trzaskami oraz nierównomiernym świeceniem diody. Próbnie można to zauważyć testując ekran podczas włączania i wyłączania monitora. Podczas ciągłej pracy dobrego monitora ślady trzasków w Fazerze kończą się 20 cm od ekranu przy małej czułości detekcji.

Naprawa lampek tryb DETECTION:
Aplikacja opisana jest dla lampek mających dwa przewody. Włączyć lampki do gniazda 220V. Rozchylić przewody przy oprawce aby nie wpływały na siebie podczas próby. Fazerem, w trybie DETECTION, zlokalizować pierwszą od wtyczki lampkę załączoną do przewodu "fazowego" postępując wg: "bezdotykowe wykrywanie fazy na przewodach". Jeżeli lampka jest dobra, przed i za lampką będzie reakcja Fazera. W lampkach mających więcej obwodów należy wyjąć pierwsze od strony fazy lampki obwodów nie sprawdzanych.

Kontrola elementów elektronicznych tryb CONT:
Diody i Tranzystory: Fazerem 777 można sprawdzić złącze diodowe. Na przykład tranzystor npn. Chwycić palcami bazę tranzystora. Bolec pomiarowy Fazera przytknąć kolejno do kolektora i do emitera tranzystora. Fazer zareaguje. Rezystory: Można sprawdzić ciągłość przewodzenia.
Kondensatory: Chwycić jedną ręką jedną z końcówek kondensatora a bolec dotknąć do drugiej końcówki. Fazer naładuje kondensator co zasygnalizuje krótkim błyskiem. Zamiana nóżek wywoła znowu krótki błysk.

Zastosowania telefoniczne tryb CONT i VOLT:
Wszystkie aplikacje dotyczące zastosowań trybów CONT i VOLT w instalacjach oraz urządzeniach elektrycznych 220V/380V mają analogiczne odpowiedniki w instalacjach i urządzeniach telefonicznych. Dzięki zastosowaniu trybu CONT łatwe staje się sprawdzenie ciągłości przewodzenia elementów telefonów (np. dzwonków) oraz kabli. Identyfikacja przewodów w puszkach staje się również łatwa. Tryb VOLT pozwala między innymi na szybkie określenie polaryzacji linii.

Wykrywanie wysokiego napięcia na kablach tryb FAZA/DETECTION:
Przewody wysokiego napięcia w samochodach z zapłonem iskrowym podczas swojej pracy emitują pole elektryczne związane z generacją wysokiego napięcia. Dzięki wysokiej czułości Fazera w trybie FAZA oraz DETECTION można wykryć to pole bez uszkadzania izolacji. Wyłączyć silnik. Odłączyć przewody wysokiego napięcia biegnące do świec; pozostawić jeden przewód. Włączyć zapłon. Pokręcić rozrusznikiem i sprawdzić czy Fazer reaguje trzaskami.

Kontrola bezpieczników, żarówek itp. Tryb CONT:
Jedną ręką dotknąć jedną z końcówek bezpiecznika. Bolcem pomiarowym dotknąć drugą końcówkę. Jeżeli bezpiecznik, żarówka itp są sprawne, nastąpi reakcja Fazera.
